Asus M4A77TD: 1. Az alaplap felépítése . A CPU beszerelése

ASUS M4A77TD

Magyar

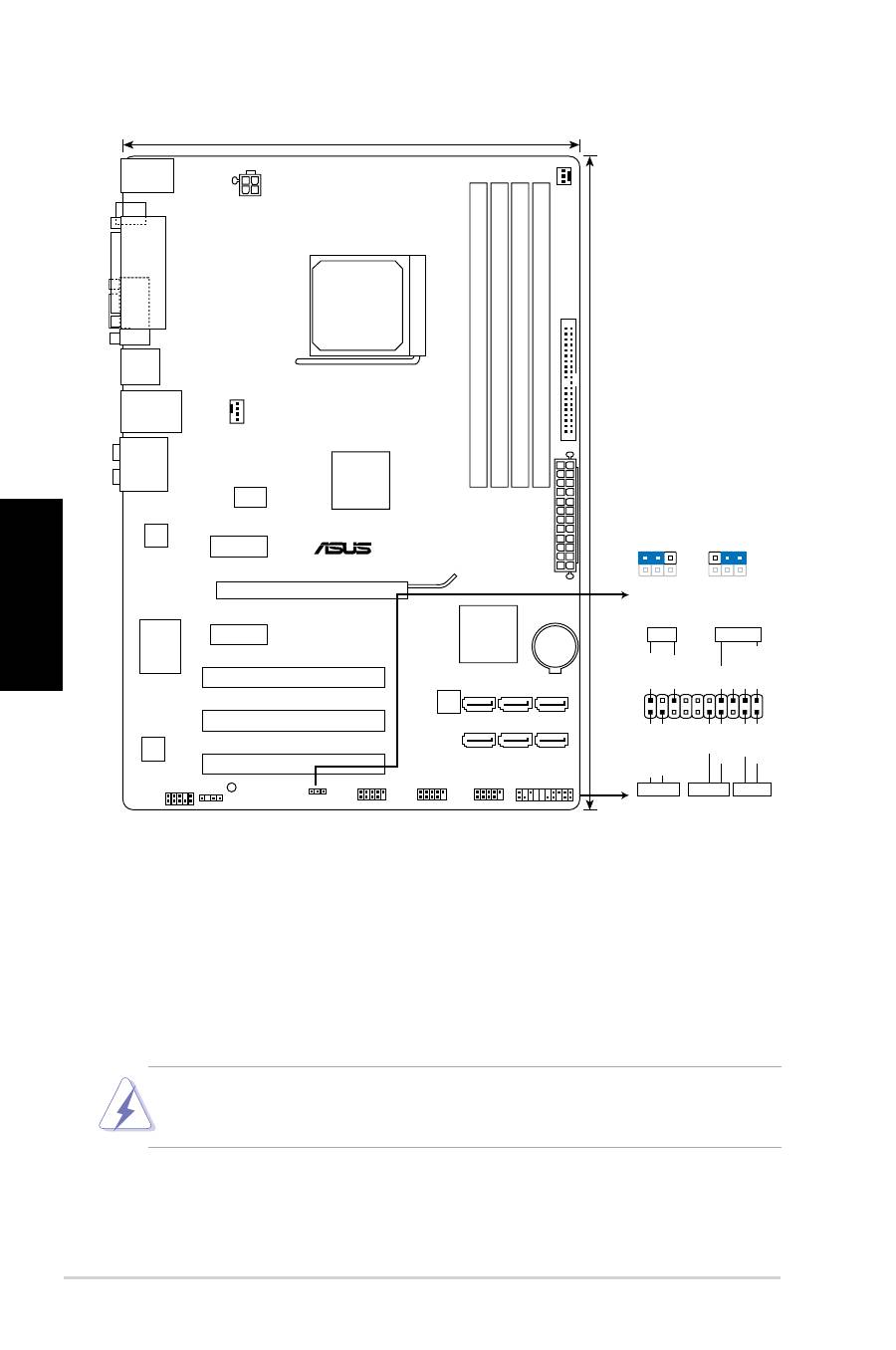

1.  Az alaplap felépítése .  A CPU beszerelése

A központi feldolgozó egység telepítéséhez:

1.  Keresse meg a processzor aljzatát az alaplapon.

2.  Legalább 90°-os szögben hajtsa fel a foglalat rögzítőkarját.

3.  Helyezze a CPU-t a foglalatra úgy, hogy az CPU-n lévő aranyszínű háromszög

egybeessen a foglalat kis háromszöggel jelölt sarkával.

4.  Óvatosan engedje a processzort a foglalatba.

5.   Ha a CPU benne van a foglalatban, hajtsa le a rögzítőkart, és húzza be a foglalat

oldalán lévő tartófül alá.

A CPU csak egyféleképpen illik a foglalatba; a helyes irányban könnyedén belecsúszik

abba. NE ERŐLTESSE a processzort rossz irányban a foglalatba, mert a processzor

alján lévő tűk elgörbülhetnek és a CPU működésképtelenné válhat!

M4A77TD

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

USB910

USB78

USB1112

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

8Mb

BIOS

SB_PWR

PANEL

CLRTC

DDR3 DIMM_A2 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

SATA5

SATA6

AUDIO

LPT

COM1

SPDIF_O

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

770

21.3cm(8.4in)

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET
