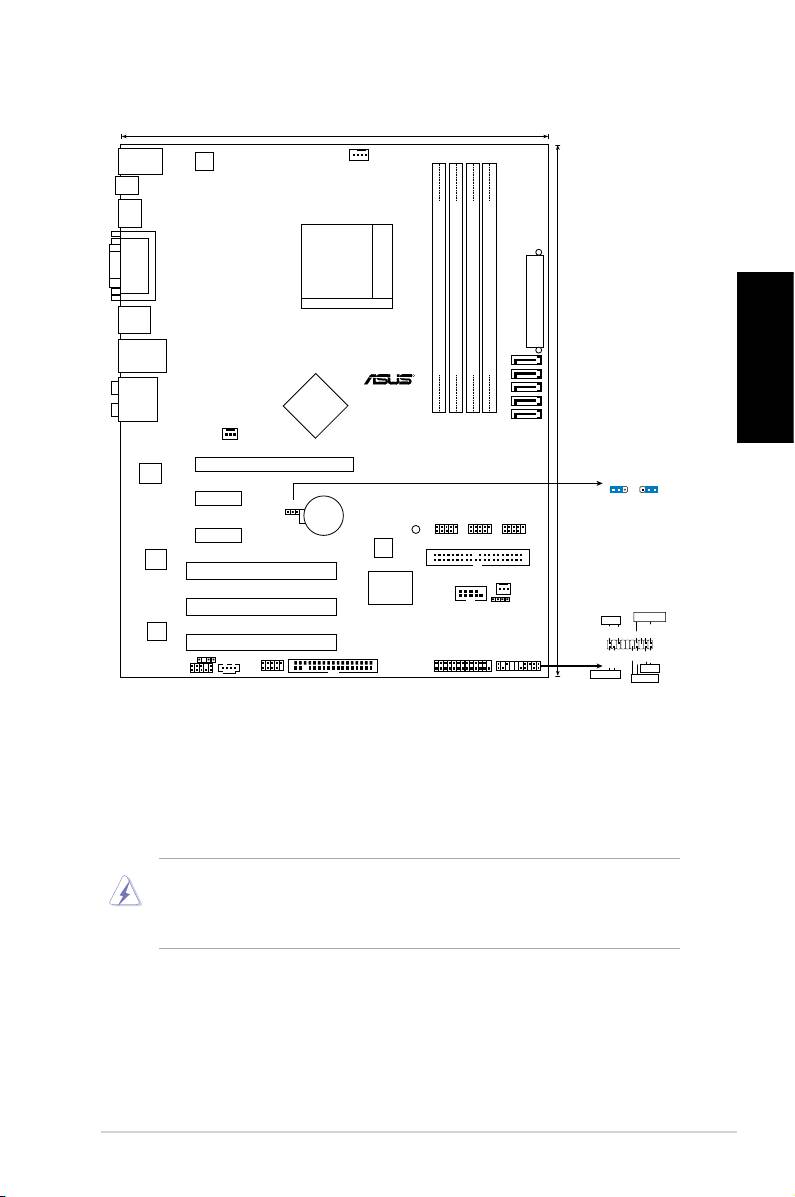

Asus M3N78: 1. Motherboard-Layout

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.

1. Suchen Sie auf dem Motherboard den 940-pol. AM2+-Sockel.

2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

WARNUNG!

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht

gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu

vermeiden!

3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit

dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.

4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten

Sitz.

5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die

CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
