Asus M3N78-VM: 2. Instalace procesoru

23

ASUS M3N78-VM

Česky

2.  Instalace procesoru

Pro instalaci procesoru postupujte podle níže uvedených kroků.

1.  Najděte 940-pinový AM2 socket na základní desce.

2.  Nadzvedněte páčku socketu přinejmenším do úhlu 90º.

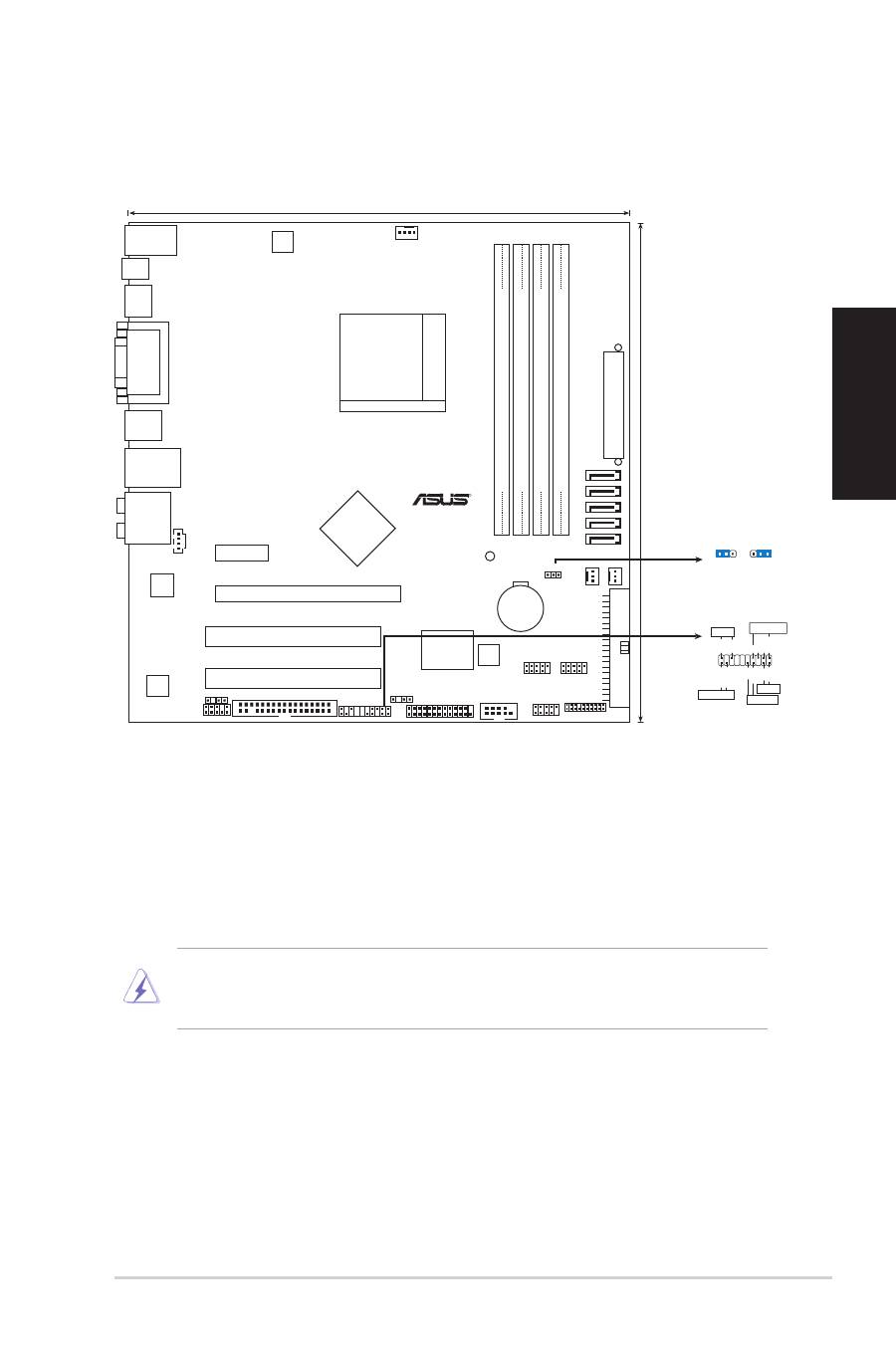

1.  Rozvržení základní desky

VAROVÁNÍ!

Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do socketu

silou, zabráníte tak ohnutí kolíčků a poškození procesoru.

3.  Zorientujte  procesor  nad  patici  tak,  aby  roh  procesoru  označený

zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.

4.  Opatrně usad’te procesor do socketu dokud nebude uložen správně.

5.  Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění

procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.

24.4cm (9.6i

n

24.4cm (9.6in)

)

Super I/O

SATA5

SATA4

SATA3

SATA2

SATA1

Socket AM2+

CPU_FAN

EA

TXPW

R

PRI_ID

E

COM1

PANEL

USB1112

USB78

USB910

AAFP

SB_PWR

8Mb

 BIOS

Nvidia

MCP78S

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX16

PCIEX1_1

VT1708B

Realtek

8211CL-GR

CLRTC

ATX12V

R

SPDIF_OUT

M3N78-VM

LPT

KB_USB56

VG

A_

DV

I

USB34_ESATA

LAN1_USB12

AUDIO

HD

M

I

SPDIF_O2

CHA_F

AN

PWR_F

AN

FLOPPY

CD

TPM

CLRTC

Normal

Clear RTC

(Default)

1 2

2 3

PANEL

PLED

-

+5

V

Speake

r

SPEAKER

PLED

Ground

Reset

Reset

Ground Ground

PLED

+

IDE_LED-

IDE_LED+

+IDE_LED

PW

R

Ground

PWRSW

CHASSIS
