ASUS M3N78-AM

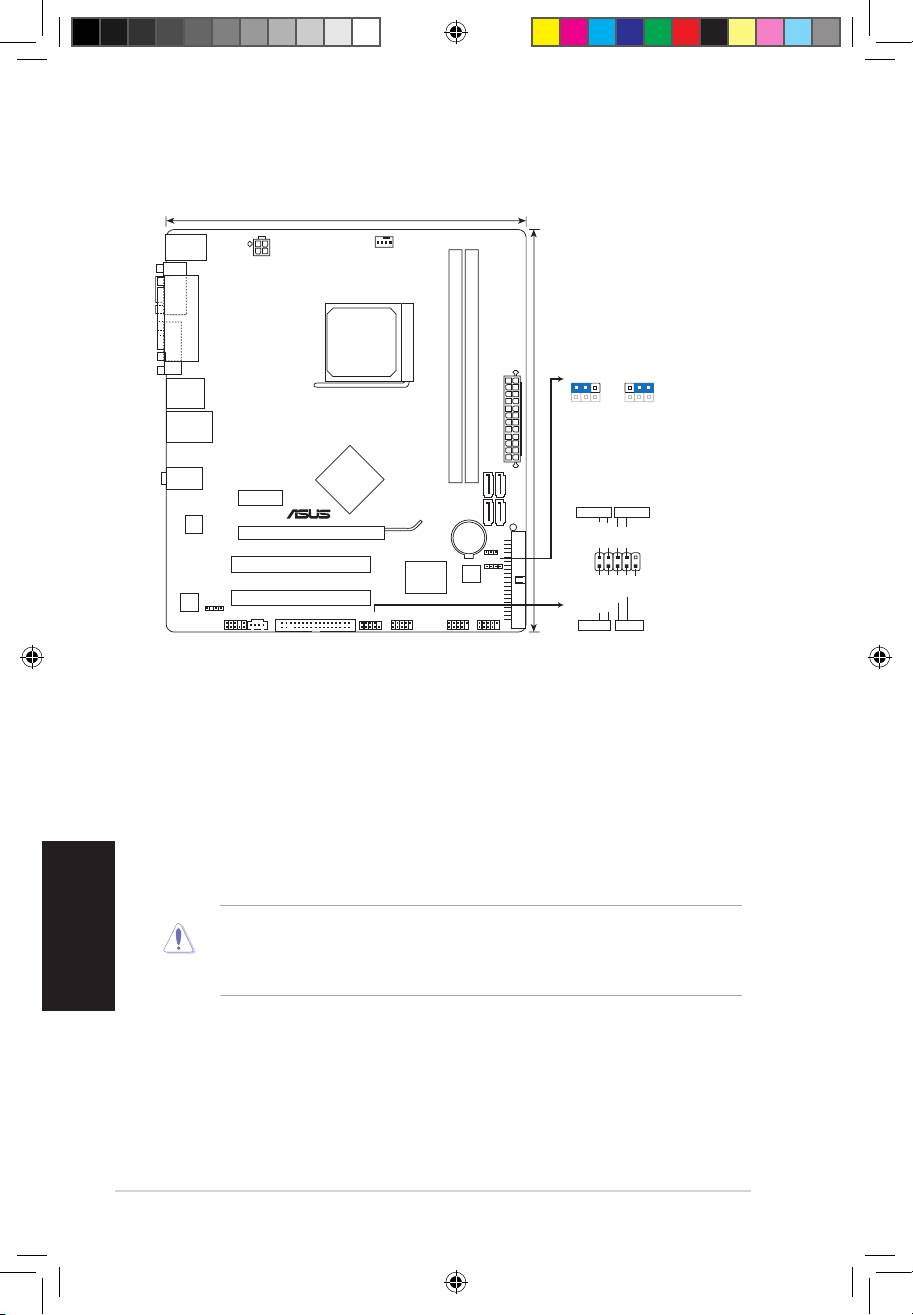

1. Схемасистемнойплаты

2. Установкапроцессора

Для установки процессора:

1. Найдите на системной плате 940-выводной разъем типа AM2+.

2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.

3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал

с углом сокета, обозначенным маленьким треугольником.

4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.

ПРЕДУПРЕЖДЕНИЕ!

Существует только одно правильное положение процессора при установке. Не применяйте

излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не

повредить процессор!

5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок

должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.
