Inleiding
Hartelijk dank voor uw aankoop van de ASUS GX1026 op een rack monteerbare
switch! De GX1026 biedt niet-blokkerende prestaties met kabelsnelheid om aan uw
intensieve netwerkbehoeften te voldoen. Deze switch wordt geleverd met 24 snelle
ethernetpoorten en 2 Gigabit-poorten met capaciteiten voor automatische detectie
en auto MDI/MDIX. Met een eenvoudige connectiviteit, datatransportbesturing en
QoS, staat de GX1026 garant voor betere netwerkprestaties en productiviteit.
Nederlands
Eigenschappen
• 24 x 10/100Mbps Fast Ethernet-poorten
• 2 x 10/100/1000Mbps Gigabit Ethernet-poorten
• Tot 200 Mbps overdrachtsnelheid voor alle poorten in full-duplexmodus.
• Switchcapaciteit: 8,8Gbps Doorstuursnelheid: 3,6Mpps
• Plug & play automatische MDI/MDIX en automatische sensor voor snelheid en
duplexmodus op alle poorten
• Schema’s voor datatransportbesturing (802.3x in full-duplex-modus) om
nulverlies bij tijdelijke netwerkverzadiging te ondersteunen
• Preventie HOL-blokkering (head of line)
• IEEE802.1p/TOS/DS-ondersteuning om te voldoen aan de QoS-vereisten
• 8K MAC-adres aanleren en veroudering voor gelijktijdige verbindingen met
8K-knooppunten
• Gemakkelijk leesbare LED’s geven snel de status en snelheid van de
verbinding aan.
• Ontwerp zonder ventilator voor een stille werking
• Opties voor plaatsing op bureau of rackmontage
10 Snelstartgids
Inhoud verpakking
Voordat u de GX1026-switch installeert, moet u controleren of de volgende items in
de verpakking aanwezig zijn.
• ASUS GX1026 switch x 1
• Voedingskabel x 1
• Handleiding x 1
• Montageset x 1 (2 haken en 6 schroeven)
Neem contact op met uw verkoper als er items ontbreken of beschadigd zijn.
Nederlands
Technische specicaties
Fysische afmetingen
444mm (B) x 180mm (D) x 43.5mm (H)
Omgevingsspecicaties
Bedrijfstemperatuur: 0ºC ~ 50ºC (32ºF tot 122ºF)
Opslagtemperatuur: -25ºC ~ 70ºC (-13ºF tot 158ºF)
Bedrijfsvochtigheid: 0 tot 90%
Opslagvochtigheid: 0 tot 90%
Bedrijfshoogte: tot 4.500 m (15.000 voet)
Opslaghoogte: tot 12.000 m (40.000 voet)
Voeding
Ingang: 100V ~ 240V AC/50-60Hz
Energieverbruik: 12 watt
Certicering
FCC Klasse A, CE
Snelstartgids 11
Hardware
Voorpaneel
Het voorpaneel van de GX1026 bevat 24 10/100Mbps Fast Ethernet-poorten,
2 10/100/1000Mbps Gigabit Ethernet-poorten en LED-indicators die de
werkingsomstandigheden van de switch aangeven.
Nederlands
Figuur 1. Voorpaneel GX1026
Tabel 1. LED-indicators
LED Kleur Status Beschrijving
SYSTEM
Groen AAN De voeding is AAN
AAN Er is een apparaat aangesloten op de poort
STATUS
Groen
Knipperend Gegevens verzenden
UIT Geen apparaat aangesloten
AAN
100/1000Mbps
SPEED
Groen
(SNELHEID)
UIT
10Mbps
Achterpaneel
Het achterpaneel van de GX1026 bevat de voedingsaansluiting.
Voedingsaansluiting
Figuur 2. Achterpaneel GX1026
12 Snelstartgids
Plaatsingsopties
Bureaubladplaatsing
Plaats de GX1026 switch op een plat en stabiel oppervlak. Zorg dat de locatie
voldoet aan de specicaties voor de gebruiksomgeving. Zie pagina 3 voor details.
De UTP-kabel van Categorie 5 mag maximaal 100 meter lang zijn.
De switch in een 19-inch-rek monteren
Nederlands
U kunt de GX1026-switch in een rek monteren met de meegeleverde
montagebeugels en schroeven.
De switch in een rek monteren:
1 Zoek de drie schroefgaten aan beide zijden van de switch.
2 Lijn de montagehaken uit op de schroefgaten van de switch.
3 Bevestig de montagehaken aan beide zijden van de switch met de drie
schroeven die bij de montageset zijn geleverd.
4 Plaats de switch in een 19” rack en maak vervolgens beide zijden vast met
de vier rackmontageschroeven.
De rackmontageschroeven zijn niet bijgeleverd
Snelstartgids 13
Netwerkapparaten aansluiten

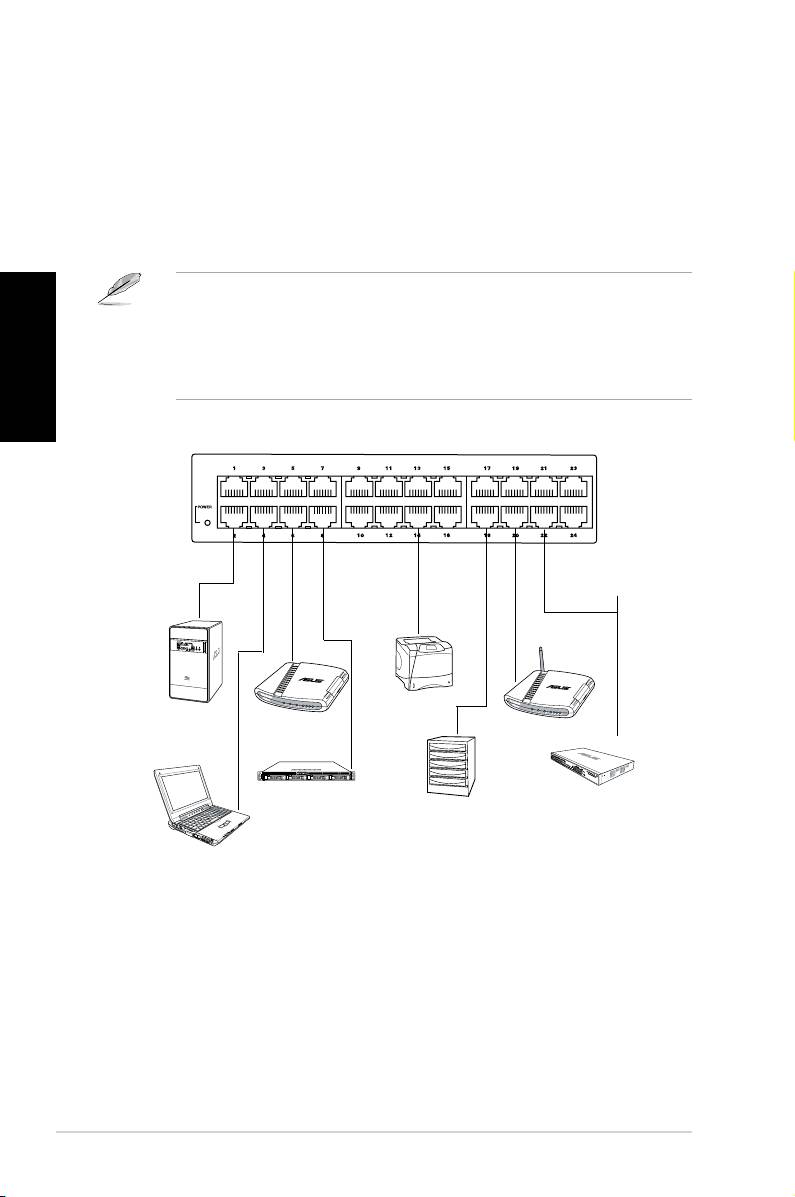

Netwerkapparaten aansluiten op de GX1026 switch:
1. Sluit het ene uiteinde van de ethernetkabel aan op een ethernetpoort op het
voorpaneel van de switch. Sluit het andere uiteinde aan op de ethernetpoort
van het netwerkapparaat. Herhaal deze stap om extra netwerkapparaten aan
te sluiten.
• Wij raden u aan rechte ethernetkabels van Categorie 5 te gebruiken om
Nederlands
een correcte aansluiting tussen de switch en andere netwerkapparaten te
garanderen.
• U kunt gekruiste of rechte kabels gebruiken om andere netwerkapparaten
zoals overbruggingen, switches, hubs en repeaters aan te sluiten.
2 Sluit het ene uiteinde van de voedingskabel aan op de voedingsaansluiting
op het achterpaneel van de switch en sluit vervolgens het andere uiteinde
aan op een stopcontact.
3 De voedings-LED- en de LAN-LED-indicators voor de actieve ethernetpoorten
lichten op wanneer de switch is ingeschakeld en de actieve knooppunten
worden verbonden met de LAN-poorten. Raadpleeg de afbeelding van het
voorpaneel en de LED-tabel op pagina 4 voor meer informatie.
14 Snelstartgids
1 2
Printerserver
Desktop
Router
Draadloos AP
Server
Switch/Hub
NAS
Notebook
Probleemoplossing
Dit gedeelte biedt oplossingen voor sommige gebruikelijke problemen die zich
kunnen voordoen tijdens de installatie of het gebruik van de ASUS GX1026 switch.
Neem contact op met de technische ondersteuning van ASUS als het probleem
zich blijft voordoen nadat u de oplossingen hebt geprobeerd.
Probleem Oplossing
De VOEDINGS-LED licht niet op.
Controleer of de voedingskabel correct
is aangesloten op de switch en op
een stopcontact met de correcte
Nederlands
spanningsuitgang.
De STATUS/SNELHEID-LED licht niet op,
Controleer of de ethernetkabel correct
zelfs niet nadat een netwerkapparaat op
is aangesloten op de switch en het
de poort is aangesloten
netwerkapparaat.
Controleer of de switch en uw
netwerkapparaat zijn ingeschakeld.
Controleer of de ethernetkabel voldoet
aan uw netwerkvereisten. Om een gigabit
switch-poort te verbinden, hebt u een
kabel van categorie 5 nodig om de gigabit-
overdrachtsnelheid te halen.
Snelstartgids 15
Woordenlijst
10BASE-T
10 Mbps ethernet via dubbel getwiste kabels (categorie 3).
100BASE-T
100 Mbps ethernet via dubbel getwiste kabels (categorie 5)
1000BASE-T
1000 Mbps ethernet via dubbel getwiste kabels (categorie 5)
Auto MDI/MDIX
Maakt het mogelijk netwerkverbindingen te maken met rechte
of gekruiste kabels.
Ethernet
De meest geïnstalleerde computernetwerktechnologie,
Nederlands
doorgaans met een dubbel getwiste kabel. Ethernetgegevenss
nelheden zijn 10Mbps, 100Mbps en 1000Mbps.
Mbps
Afkorting voor megabits per seconde, of 1 miljoen bits per
seconde. Netwerkgegevenssnelheden worden vaak uitgedrukt
in Mbps.
Netwerk
Een groep computer die onderling verbonden zijn om met
elkaar te communiceren en bronnen, zoals software
of bestanden, te delen. Een netwerk kan klein zijn, zoals een
LAN, maar kan ook zeer groot zijn, zoals het internet.
16 Snelstartgids
