Installation

!

 Bewahren Sie diese Bedienungsanleitung bitte

sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen

können. Sorgen Sie dafür, dass sie im Falle eines

Verkaufs, eines Umzugs oder einer Übergabe an

einen anderen Benutzer das Gerät stets begleitet,

damit auch der Nachbesitzer die Möglichkeit hat, darin

nachschlagen zu können.

!

 Lesen Sie bitte die nachfolgenden Hinweise

aufmerksam durch: sie liefern wichtige Informationen

hinsichtlich der Installation, des Gebrauchs und der

Sicherheit.

Posizionamento

!

 Verpackungsmaterial ist kein Spielzeug für Kinder.

Es ist entsprechend den Vorschriften zur getrennten

Müllsammlung zu entsorgen (

siehe Vorsichtsmaßregeln

und Hinweise

).

!

 Die Installation ist gemäß den vorliegenden

Anweisungen und von Fachpersonal durchzuführen.

Jede unsachgemäße Installation kann Menschen und

Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu

gewährleisten, muss der Umbauschrank folgende

Eigenschaften aufweisen:

•  Die Auflagefläche muss aus hitzebeständigem

Material beschaffen sein, um einer Temperatur von

ca. 100°C standzuhalten.

•  Soll das Kochfeld über einem Backofen installiert

werden, muss letzterer mit einem Kühlsystem mit

Zwangsbelüftung ausgestattet sein.

•  Von der Installation eines Kochfeldes über einem

Geschirrspüler wird abgeraten. Gegebenenfalls ist

zur Abdichtung ein Zwischenteil zwischen beiden

Geräten zu installieren.

•  Je nach dem zu installierenden Kochfeld (

siehe

Abbildungen

) sind Arbeitsflächenausschnitte

folgender Abmessungen vorzusehen:

560 +/- 1

490 +/- 1

53

590

520

Belüftung

Zur ausreichenden Belüftung und zur Vermeidung

der Überhitzung der Flächen rund um das Gerät muss das

Kochfeld wie folgt positioniert werden:

•  in einem Abstand von mindestens 40 mm von

der dahinter liegenden Wand bzw. jeder anderen

vertikalen Fläche;

•  um einen Abstand von mindestens 20 mm zwischen

dem für den Einbau bestimmten Ausschnitt und dem

entsprechenden Unterschrank zu gewährleisten.

5 mm

min. 20 mm

min. 20 mm

min. 40 mm

WÄRMEFACH

5 mm

min. 40 mm

HEIßLUFT

FRONTSEITE DES

KOCHFELDES

AUFLAGEFLÄCHE

AUFLAGEFLÄCHE

30

40

KOCHFELD

UMGEDREHT

AUFLAGEFLÄCHE

28

DE

•  Angrenzende Schränke, deren Höhe die der Arbeitsplatte

überschreiten, müssen einen Abstand vom Rand der

Kochmulde von mindestens 600 mm aufweisen.

Befestigung

Das Kochfeld muss auf einer

perfekt ebenen Stütz- bzw.

Auflagefläche installiert werden.

Durch unsachgemäße Befestigung hervorgerufene

Verformungen könnten die Eigenschaften und

Leistungen des Kochfeldes beeinträchtigen.

Die Länge der Regelschrauben der

Befestigungsklammern wird vor Montage derselben

eingestellt,

und zwar je nach der Stärke der

Auflagefläche:

•  30 mm - Schraube 17.5 mm;

•  40 mm - Schraube 7.5 mm.

Verfahren Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels

der vier kurzen, stumpfen Schrauben in die in

der Mitte einer jeden Kochfeldseite befindlichen

Lochbohrungen.

2. Setzen Sie das Kochfeld durch leichtes Andrücken

des gesamten umlaufenden Randes mittig in

den Möbelausschnitt ein, und zwar so, dass es

vorschriftsmäßig auf der gesamten Auflagefläche

aufstützt.

3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach

Einsatz des Kochfeldes in den Möbelausschnitt die

4 Befestigungshaken (ein jeder mit seinem Stift) in

den umlaufenden unteren Rand des Kochfeldes, und

schrauben Sie diese mittels der vier langen, spitzen

Schrauben fest, bis das Glas an der Auflagefläche

anhaftet.

!

 Die Schrauben der Zentrierungsfedern müssen

unbedingt zugänglich sein.

!

 Gemäß den Sicherheitsvorschriften muss nach

erfolgtem Einbau die Möglichkeit einer Berührung mit

Strom führenden Teilen ausgeschlossen sein.

!

 Alle zum Schutz dienenden Teile müssen so

befestigt werden, dass ein Entfernen derselben ohne

Zuhilfenahme eines Werkzeugs nicht möglich ist.

Anschluss des Kochfeldes an den

Backofen

Dieses Gerät kann nur in Verbindung mit bestimmten

Backöfen betrieben werden; eine Auflistung derselben

befindet sich im Beipack zur Dokumentation.

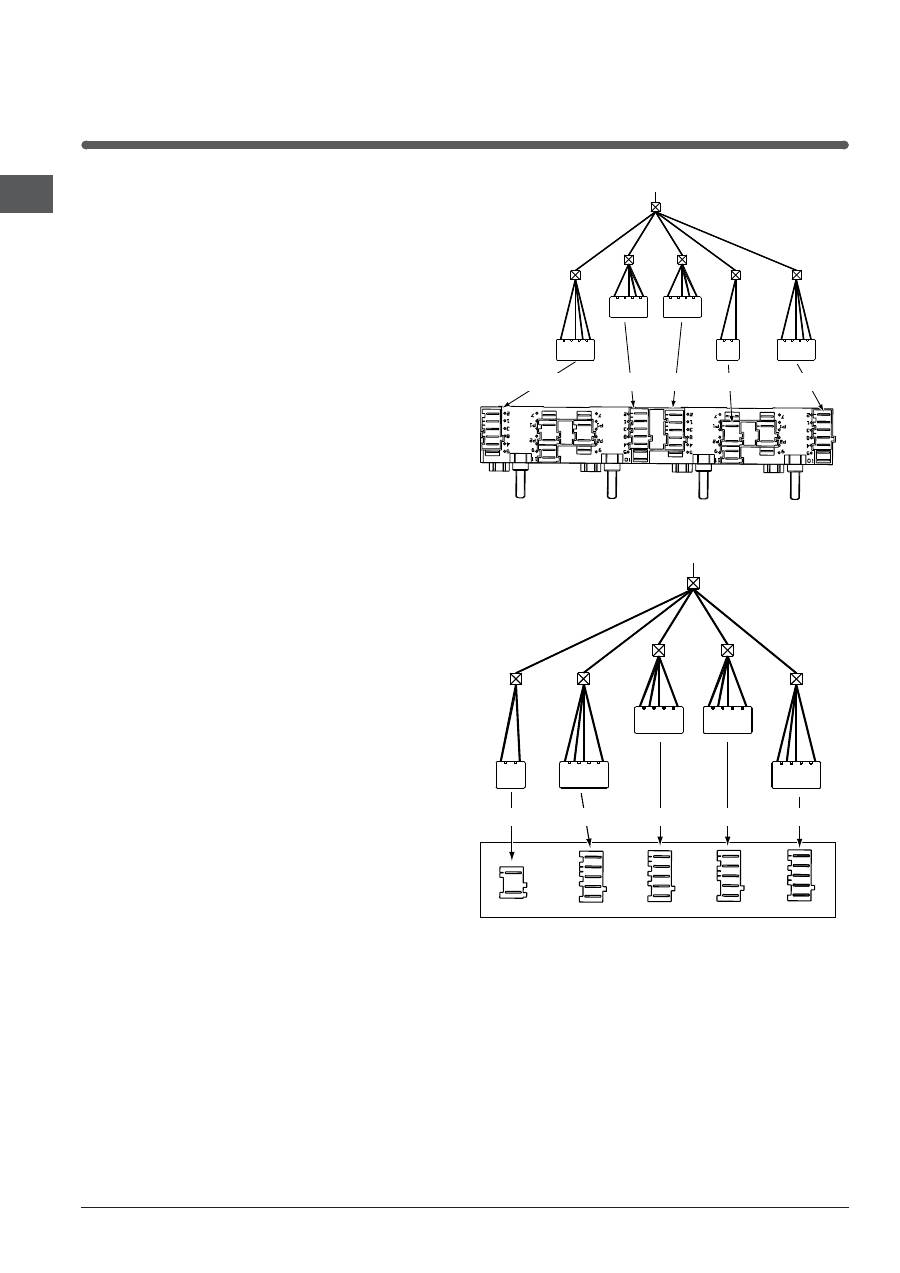

 VRH 600 X - VRH 640 X -  VRH 60 X

GLASKERAMIK-KOCHMULDE

HERD

WEIß

ROT

GELB BLAU

GRÜN

  VRH 642 DO X

GLASKERAMIK-KOCHMULDE

OVEN

WEIß

ROT

GELB

BLAU

GRÜN
