Installation

!

 Conserver ce mode d’emploi pour pouvoir le

consulter à tout moment. En cas de vente, de

cession ou de déménagement, veiller à ce qu’il

suive l’appareil pour informer le nouveau propriétaire

sur son fonctionnement et lui fournir les conseils

correspondants.

!

 Lire attentivement les instructions : elles contiennent

des conseils importants sur l’installation, l’utilisation et

la sécurité de cet appareil.

Positionnement

!

 Les emballages ne sont pas des jouets pour

enfants, il faut les mettre au rebut en respectant la

réglementation sur le tri sélectif des déchets (

voir

Précautions et conseils

).

!

 L’installation doit être effectuée par un professionnel

du secteur conformément aux instructions du fabricant.

Une mauvaise installation peut causer des dommages

à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l’appareil, il

faut que le meuble possède des caractéristiques bien

précises :

•  le matériau du plan d’appui doit pouvoir résister à

une température d’environ 100°C;

•  en cas d’installation de la table de cuisson au-

dessus d’un four, il faut que ce dernier soit équipé

d’un dispositif de refroidissement par ventilation

forcée ;

•  éviter d’installer la table de cuisson au-dessus d’un

lave-vaisselle : si c’est le cas, prévoir une séparation

étanche entre les deux appareils ;

•  selon la table de cuisson à installer (

voir fi gures

),

la découpe du meuble doit avoir les dimensions

suivantes :

560 +/- 1

490 +/- 1

48

590

520

Aération

Pour permettre une bonne aération et pour éviter toute

surchauffe des surfaces autour de l’appareil, la table de

cuisson doit être positionnée :

•  à au moins 40 mm de distance du mur arrière ou de

toute autre surface verticale;

•  de manière à ce qu’il reste au moins 20 mm de

distance entre la découpe d’encastrement et le

meuble en dessous.

•  Les meubles jouxtant la table, dont la hauteur

dépasse celle du plan de cuisson, doivent être

placés à au moins 600 mm du bord du plan.

5 mm

min. 20 mm

min. 20 mm

min. 40 mm

TIROIR

5 mm

min. 40 mm

CHALEUR

TOURNANTE

CÔTÉ AVANT DE LA

TABLE DE CUISSON

PLAN DE

TRAVAIL

30

40

TABLE DE CUISSON

RETOURNÉE

FR

13

Fixation

Il est impératif d’assurer

 l’encastrement de l’appareil sur

un plan d’appui parfaitement plat.

Les déformations provoquées par une mauvaise

fixation risquent d’altérer les caractéristiques de la

table de cuisson ainsi que ses performances.

La longueur de la vis de réglage des crochets de

fixation doit être réglée avant leur montage

selon

l’épaisseur du plan d’appui :

•  épaisseur 30 mm : vis 17,5 mm;

•  épaisseur 40 mm : vis 7,5 mm

Pour sa fixation, procéder comme suit :

1. Se servir des vis courtes sans pointe pour visser

les 4 ressorts de centrage dans les trous prévus sur

chaque côté de la table, en leur milieu;

2. insérer la table de cuisson dans la découpe prévue,

bien au centre et bien appuyer tout autour du cadre

pour que la table adhère parfaitement au plan d’appui.

3. pour les tables avec profils latéraux : après avoir

encastré la table de cuisson dans la découpe, insérer

les 4 crochets de fixation (chacun avec son goujon) sur

le périmètre inférieur de la table de cuisson et visser

avec les vis longues à pointe jusqu’à ce que le verre

adhère bien au plan d’appui.

!

 Il faut absolument que les vis des ressorts de

centrage soient accessibles.

!

 Conformément aux normes de sécurité, après

encastrement de l’appareil, il ne doit plus y avoir

possibilité de contact avec les parties électrifiées.

!

 Toutes les parties qui servent de protection doivent

être fixées de manière à ne pouvoir être enlevées

qu’avec l’aide d’un outil.

Raccordement de la table au four

Cet appareil ne peut fonctionner que s’il est raccordé à

des fours spécifiques dont vous trouverez la liste dans

la pochette documents.

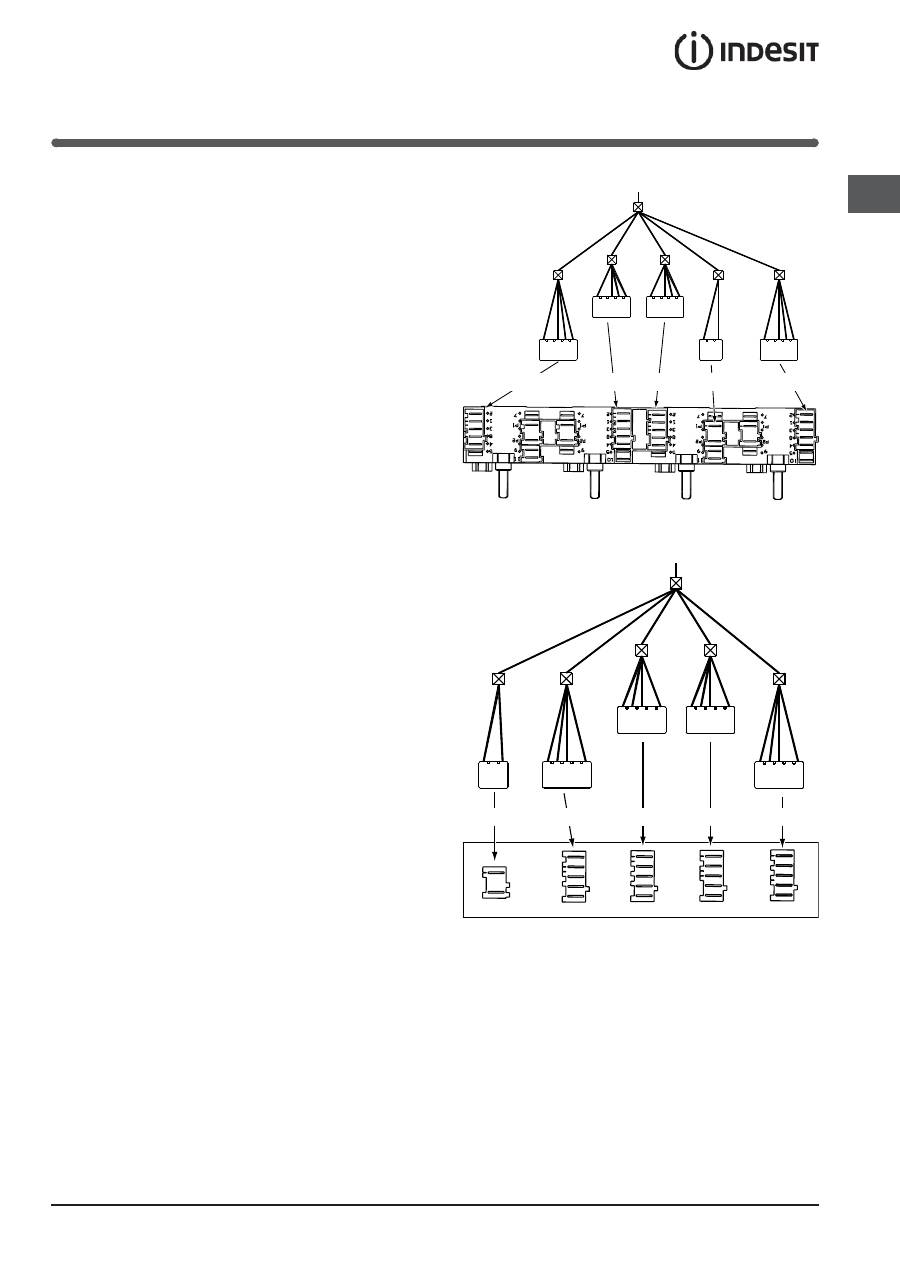

 VRH 600 X - VRH 640 X -  VRH 60 X

TABLE DE CUISSON

FOUR ENCASTRÉ

BLANC

ROUGE JAUNE BLEU

VERT

VRH 642 DO X

TABLE DE CUISSON

FOUR ENCASTRÉ

BLANC

ROUGE

JAUNE

BLEU

VERT
