Installazione

!

 È importante conservare questo libretto per poterlo consultare

in ogni momento. In caso di vendita, di cessione o di trasloco,

assicurarsi che resti insieme all’apparecchio per informare il

nuovo proprietario sul funzionamento e sui relativi avvertimenti.

!

 Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

!

 Gli imballaggi non sono giocattoli per bambini e vanno

eliminati secondo le norme per la raccolta differenziata

(vedi Precauzioni e consigli).

!

 L’installazione va effettuata secondo queste istruzioni e

da  personale  professionalmente  qualificato.  Una  errata

installazione può causare danni a persone, animali o cose.

!

 Questo apparecchio può essere installato e funzionare

solo in locali permanentemente ventilati secondo le

prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi

aggiornamenti. Debbono essere osservati i seguenti

requisiti:

•  Il locale deve prevedere un sistema di scarico all’esterno

dei fumi della combustione, realizzato tramite una cappa

o tramite un elettroventilatore che entri automaticamente

in funzione ogni volta che si accende l’apparecchio.

In camino o in canna fumaria ramificata

(riservata agli apparecchi di cottura)

Direttamente

all’esterno

•  Il  locale  deve  prevedere  un  sistema  che  consenta

l’afflusso dell’aria necessaria alla regolare combustione.

La portata di aria necessaria alla combustione non deve

essere inferiore a 2 m

3

/h per kW di potenza installata.

Il sistema può essere realizzato

prelevando direttamente l’aria

dall’esterno dell’edificio tramite

un condotto di almeno 100 cm

2

 di

sezione utile e tale che non possa

essere accidentalmente ostruito.

Ovvero, in maniera indiretta da

locali adiacenti, dotati di un condotto

di ventilazione con l’esterno come

sopra descritto, e che non siano

parti comuni dell’immobile, o

ambienti con pericolo di incendio,

o camere da letto.

•  I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano

verso il basso. Quindi i locali contenenti bidoni di GPL

debbono prevedere delle aperture verso l’esterno così

A

Esempi di aperture di

ventilazione

per l’aria comburente

Maggiorazione della fessura

fra porta e pavimento

Locale

adiacente

Locale

da ventilare

da permettere l’evacuazione dal basso delle eventuali

fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti

o parzialmente pieni, non debbono essere installati o

depositati in locali o vani a livello più basso del suolo

(cantinati,  ecc.).  É  opportuno  tenere  nel  locale  solo

il bidone in utilizzo, collocato in modo da non essere

soggetto  all’azione  diretta  di  sorgenti  di  calore  (forni,

camini,  stufe,  ecc.)  capaci  di  portarlo  a  temperature

superiori ai 50°C.

Incasso

Per garantire un buon funzionamento dell’apparecchio è

necessario che il mobile abbia le caratteristiche adatte:

•  i pannelli adiacenti il forno devono essere di materiale

resistente al calore;

•  nel caso di mobili in legno impiallacciato, le colle devono

essere resistenti alla temperatura di 100°C;

•  per  l’incasso  del  forno,  sia  nel  caso  di  inserimento

sottotavolo

 (vedi figura) che a

colonna

, il mobile deve

avere le seguenti dimensioni:

595 mm.

595 mm.

25 mm.

545 mm.

5 mm.

567 mm.

23 mm.

575-585 mm.

45 mm.

558 mm.

547 mm. min.

!

 Una volta incassato l’apparecchio non debbono essere

possibili contatti con le parti elettriche.

Le dichiarazioni di consumo indicate in targhetta caratteristiche

sono state misurate con questo tipo di installazione.

Aerazione

Per garantire una buona aerazione è necessario eliminare

la parete posteriore del vano. È preferibile installare il forno

in modo che appoggi su due listelli in legno oppure su un

piano continuo che abbia un’apertura di almeno 45 x 560

mm (vedi figure).

560 mm

.

45 mm.

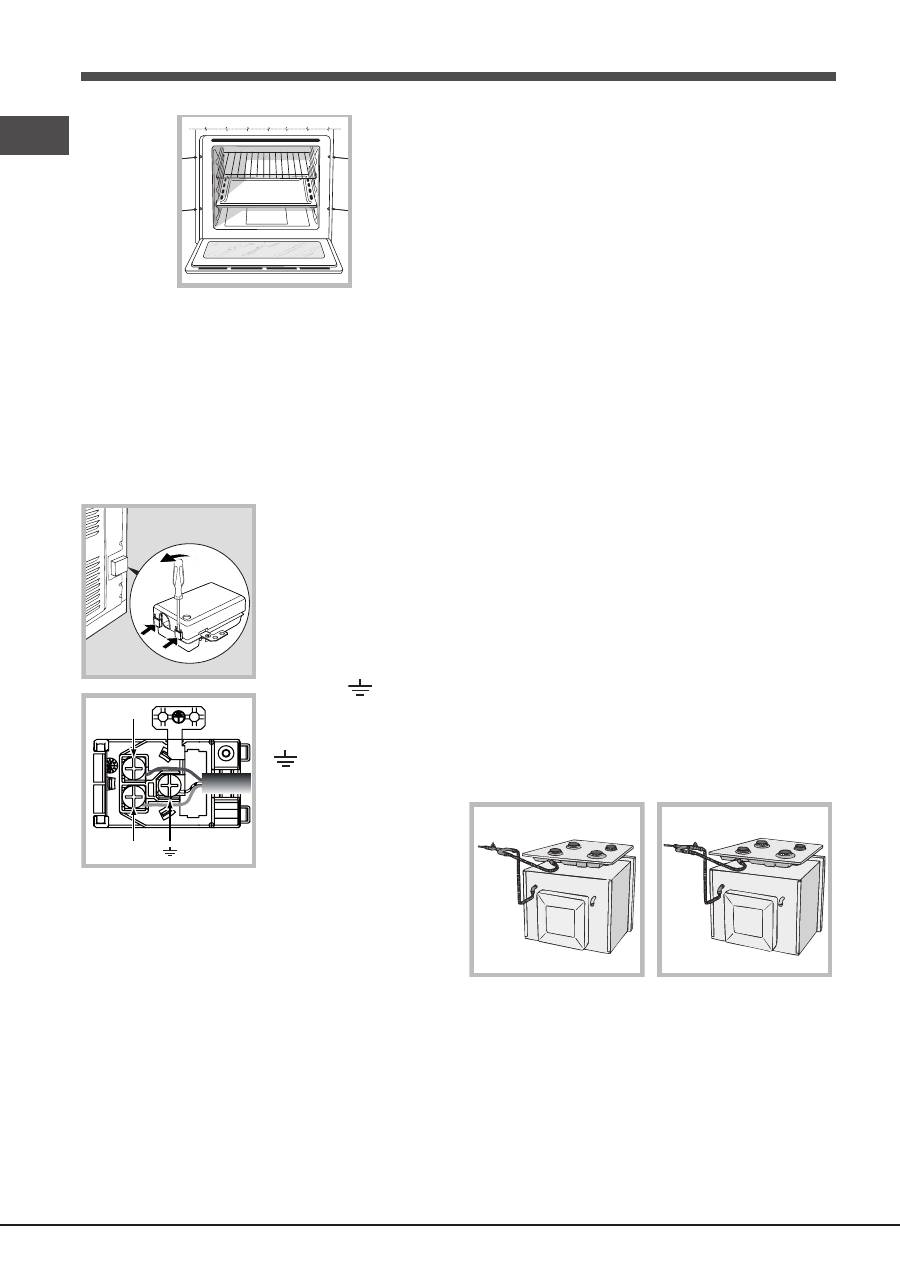

Centraggio e fissaggio

Per fissare l’apparecchio al mobile: aprire la porta del forno e

avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

12

IT

!

 Tutte le parti che assicurano la protezione debbono essere

fissate in modo tale da non poter essere tolte senza l’aiuto di

qualche utensile.

Collegamento elettrico

I forni dotati di cavo di alimentazione tripolare, sono

predisposti per il funzionamento con corrente alternata alla

tensione e frequenza di alimentazione indicate nella targhetta

caratteristiche posta sull’apparecchio (vedi sotto).

Montaggio del cavo di alimentazione

1. Aprire la morsettiera

facendo leva con un

cacciavite sulle linguette

laterali del coperchio: tirare

e  aprire  il  coperchio  (vedi

figura).

2. Mettere in opera il cavo di

alimentazione: svitare la vite

del serracavo e le tre viti dei

contatti L-N-

 e poi fissare

i cavetti sotto le teste delle

viti rispettando i colori Blu

(N) Marrone (L) Giallo-Verde

 (vedi figura).

3 .   F i s s a r e   i l   c a v o

nell’apposito fermacavo.

4. Chiudere il coperchio

della morsettiera.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche (vedi a fianco).

In caso di collegamento diretto alla rete è necessario interporre

tra l’apparecchio e la rete un interruttore onnipolare con

apertura minima fra i contatti di 3 mm dimensionato al carico e

rispondente alle norme in vigore (il filo di terra non deve essere

interrotto dall’interruttore). Il cavo di alimentazione deve essere

posizionato in modo tale che in nessun punto superi di 50°C

la temperatura ambiente (per esempio lo schienale del forno).

!

 L’installatore è responsabile del corretto collegamento

elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

•  la presa abbia la messa a terra e sia a norma di legge;

•  la  presa  sia  in  grado  di  sopportare  il  carico  massimo

di potenza della macchina, indicato nella targhetta

caratteristiche (vedi sotto);

L

N

N

L

•  la tensione di alimentazione sia compresa nei valori nella

targhetta caratteristiche (vedi sotto);

•  la presa sia compatibile con la spina dell’apparecchio. In

caso contrario sostituire la presa o la spina; non usare

prolunghe e multiple.

!

 Ad apparecchio installato, il cavo elettrico e la presa della

corrente devono essere facilmente raggiungibili.

!

 Il cavo non deve subire piegature o compressioni.

!

 Il cavo deve essere controllato periodicamente e sostituito

solo da tecnici autorizzati (vedi Assistenza).

!

L’azienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola

del gas dovrà essere effettuato come prescritto dalle Norme

UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo

essersi accertati che esso è regolato per il tipo di gas con

cui sarà alimentato. In caso contrario eseguire le operazioni

indicate al paragrafo “Adattamento ai diversi tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola,

utilizzare regolatori di pressione conformi alle Norme UNI

EN 12864 e successivi aggiornamenti.

!

 Per un sicuro funzionamento, per un adeguato uso

dell’energia e maggiore durata dell’apparecchiatura,

assicurarsi che la pressione di alimentazione rispetti i valori

indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

!

 Nel caso si debba procedere all’installazione di un piano

cottura gas più un forno incasso gas, è assolutamente

vietato fare il collegamento tra i due apparecchi o utilizzare

un solo rubinetto di intercettazione. Questi vanno collegati

separatamente, e ciascuno deve avere il suo rubinetto di

arresto per renderli indipendenti uno dall’altro (vedi figure).

NO

OK

Allaccio con tubo rigido (rame o acciaio)

!

 L’allaccio all’impianto gas deve essere effettuato in modo da

non provocare sollecitazioni di alcun genere all’apparecchio.

Sulla rampa di alimentazione dell’apparecchio è presente

un raccordo a “

L

” orientabile, la cui tenuta è assicurata

da una guarnizione. Nel caso risulti necessario ruotare il

raccordo sostituire tassativamente la guarnizione di tenuta

(in dotazione con l’apparecchio). Il raccordo di entrata del

gas all’apparecchio è filettato 1/2 gas maschio cilindrico.

IT

13

Allaccio con tubo flessibile in acciaio inossidabile a

parete continua con attacchi filettati

Il raccordo di entrata del gas all’apparecchio è filettato 1/2

gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo

che la loro lunghezza, in condizioni di massima estensione,

non sia maggiore di 2000 mm. Ad allacciamento avvenuto

assicurarsi  che  il  tubo  metallico  flessibile  non  venga  a

contatto con parti mobili o schiacciato.

!

 Utilizzare esclusivamente tubi conformi alla Norma UNI-

CIG 9891 e guarnizioni di tenuta metalliche in alluminio

conformi alla UNI 9001-2 o guarnizioni in gomma conformi

alla UNI EN 549.

Controllo Tenuta

!

 Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai

una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il forno ad un tipo di gas diverso da quello per

il quale esso è predisposto (indicato sull’ etichetta), occorre

effettuare le seguenti operazioni:

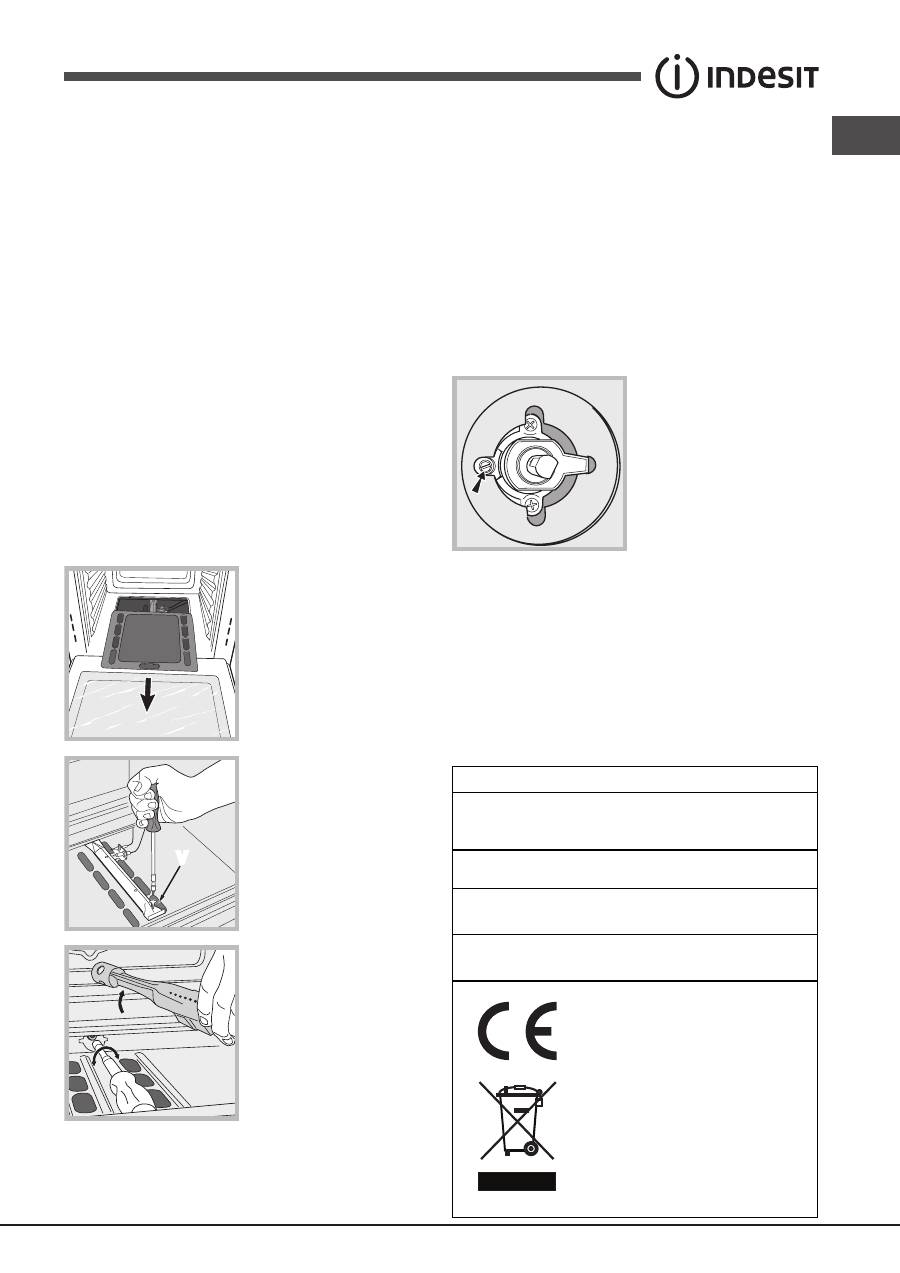

•  Sostituzione dell’ugello del bruciatore del forno

1. Aprire la porta del forno completamente

2. Estrarre il fondo forno

scorrevole

V

3. Svitare la vite di fissaggio

del bruciatore

4. rimuovere il bruciatore

del forno dopo aver tolto la

vite “

V

”;

5. Svitare l’ugello del

bruciatore forno servendosi

dell’apposita chiave a tubo

per ugelli, o meglio ancora di

una chiave a tubo di 7 mm e

sostituirlo con quello adatto al

nuovo tipo di gas (vedi tabella

1).

6. Rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra.

!

Porre particolare attenzione ai cavi delle candele ed

ai tubi delle termocoppie.

•  Regolazione aria primaria del bruciatore forno

Il bruciatore è progettato in modo tale che non necessita di

alcuna regolazione dell’aria primaria.

•  Regolazione del minimo del bruciatore forno

1. Portare la manopola sulla posizione Min dopo aver

lasciato la stessa per 10 minuti circa in posizione Max

2. Togliere la manopola

3. Togliere il dischetto fissato al frontalino

4. Agire sulla vite di regolazione posta all’esterno dell’astina

del termostato fino ad ottenere una piccola fiamma regolare

(la fiamma è visibile attraverso le asole del fondo forno);

5.Verificare poi che ruotando

rapidamente la manopola

dalla posizione Max alla

posizione Min o con rapide

aperture e chiusure della

porta del forno non si abbiano

spegnimenti del bruciatore.

!

 Nel caso dei gas liquidi, la vite di regolazione dovrà essere

avvitata a fondo.

!

 Al termine dell’operazione sostituire la vecchia etichetta di

taratura con quella corrispondente al nuovo gas di utilizzo,

reperibile presso i nostri Centri Assistenza Tecnica.

!

  Qualora  la  pressione  del  gas  utilizzato  sia  diversa  (o

variabile) da quella prevista, è necessario installare, sulla

tubazione d’ingresso un appropriato regolatore di pressione

(secondo EN 88-1 e EN 88-2).

TARGHETTA CARATTERISTICHE

Dimensioni

larghezza cm 43,5

altezza cm 31

profondità cm 43,5

Volume

lt. 58

Collegamenti

elettrici

vedi targhetta caratteristiche

Caratteristiche

gas

vedi targhetta caratteristiche

Questa apparecchiatura è

conforme alle seguenti Direttive

Comunitarie: 2006/95/CEE del

12/12/06 (Bassa Tensione) e

successive modificazioni -

2004/108/CEE del 15/12/04

(Compatibilità Elettromagnetica)

e successive modificazioni -

93/68/CEE del 22/07/93 e

successive modificazioni.

2009/142/CEE del 30/11/09 (Gas)

e successive modificazioni.

2012/19/CE e successive

modificazioni.
