Tietokoneen asennus (tornimalli)

VAARA: Ennen kuin teet mitään tässä osiossa mainittuja toimia, noudata Tuotetieto-oppaassa olevia

turvallisuusohjeita.

Asenna tietokone asianmukaisesti tekemällä kaikki vaiheet.

Kytke näppäimistö ja hiiri.

PS/2

1

tai

or

USB

PS/2

tai

or

USB

Kytke modeemi- tai verkkokaapeli.

2

VAROITUS: Älä kytke modeemikaapelia

verkkokorttiin. Puhelinliikenteestä johtuva jännite voi

Network

Verkko

vahingoittaa verkkokorttia.

HUOMAUTUS: Jos tietokoneessa on verkkokortti

asennettuna, kytke verkkokaapeli korttiin.

Modeemi

Modem

Pikaopas 101

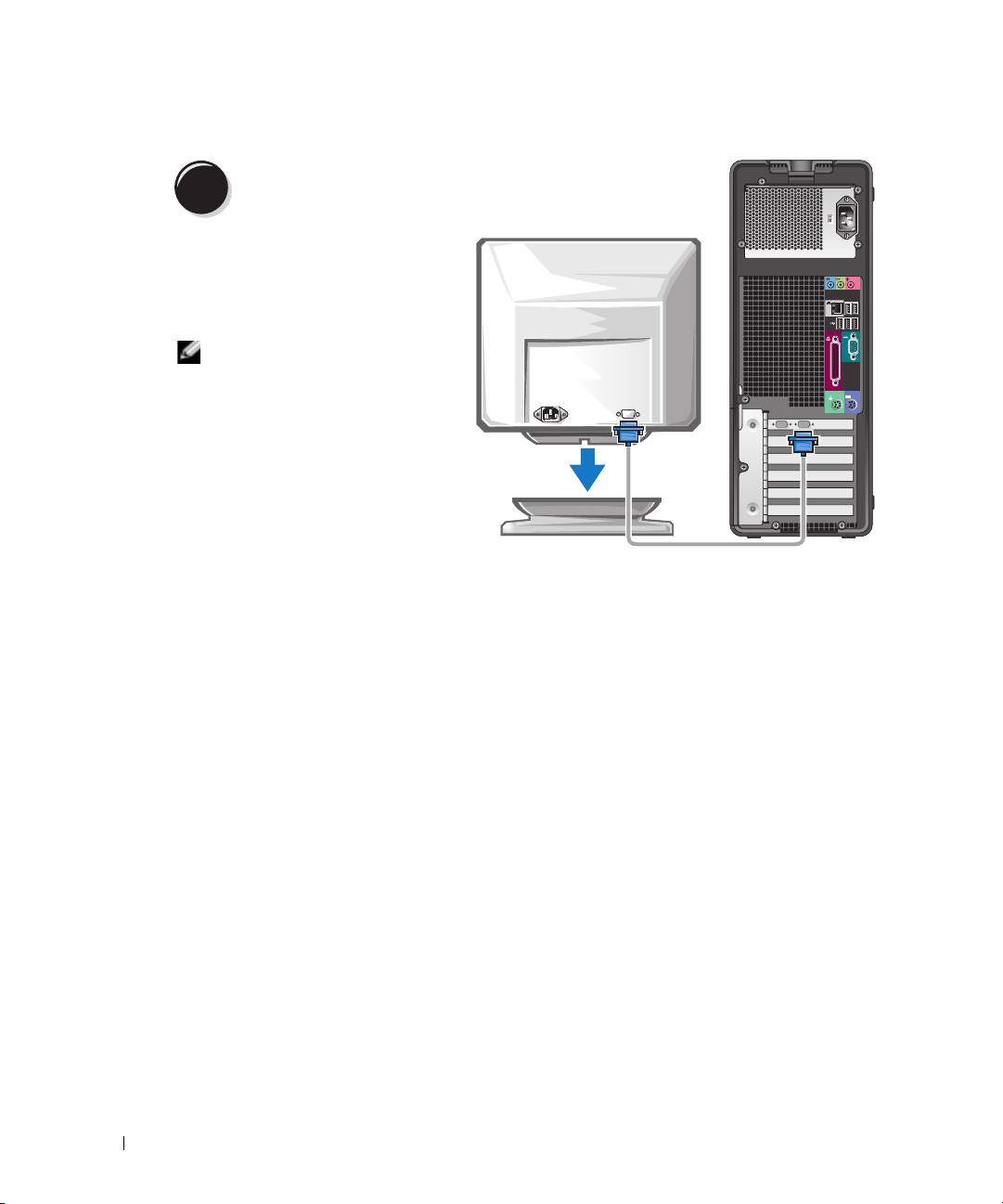

Kytke näyttö.

3

Grafiikkakortin mukaan voit

kytkeä näytön monella eri

tavalla.

HUOMAUTUS: Saatat

tarvita laitteen mukana

toimitettua sovitinta tai

www.dell.com | support.dell.com

kaapelia, jotta voit kytkeä

näytön tietokoneeseen.

102 Pikaopas

Yhden tai kahden näytön kanssa käytettäväksi soveltuvat kortit ja yksi liitin

Yksi VGA-sovitin:

VGA

Käytä VGA-sovitinta, kun sinulla on yhden näytön

grafiikkakortti ja haluat kytkeä tietokoneen VGA-

näyttöön.

Kahden VGA-näytön Y-kaapelisovitin:

Kahden DVI-näytön Y-kaapelisovitin:

VGA

DVI

VGA

DVI

Käytä sopivaa Y-kaapelia, kun grafiikkakortilla on yksi liitin

Käytä sopivaa Y-kaapelia, kun grafiikkakortilla on yksi liitin

ja haluat kytkeä tietokoneen yhteen tai kahteen VGA-

ja haluat kytkeä tietokoneen yhteen tai kahteen DVI-

näyttöön.

näyttöön.

Kahden näytön kaapeli on värikoodattu: sininen liitin on ensisijaista näyttöä varten ja musta liitin

toista näyttöä varten. Jotta kahden näytön tukea voidaan käyttää, molempien näyttöjen pitää olla

kytkettynä tietokoneessa sitä käynnistettäessä.

Pikaopas 103

Kahden näytön kortit ja yksi DVI-liitin ja yksi VGA-liitin

Yksi DVI-liitin ja yksi VGA-liitin:

Kaksi VGA-liitintä ja yksi VGA-sovitin:

DVI

VGA

VGA

VGA

www.dell.com | support.dell.com

Kytke tietokone yhteen tai kahteen näyttöön sopivilla

Käytä VGA-sovitinta, kun haluat kytkeä tietokoneen

liittimillä.

kahteen VGA-näyttöön.

Kahden näytön kortit ja kaksi DVI-liitintä

Kaksi DVI-liitintä:

Kaksi DVI-liitintä ja yksi VGA-sovitin:

Kaksi DVI-liitintä ja kaksi VGA-

sovitinta:

DVI

DVI

DVI

VGA

VGA

VGA

Kytke VGA-näyttö tietokoneen

Kytke tietokone yhteen tai kahteen

jompaankumpaan DVI-liittimeen

Kytke kaksi VGA-näyttöä tietokoneen

DVI-näyttöön DVI-liittimillä.

käyttämällä VGA-sovitinta.

DVI-liittimiin käyttämällä kahta VGA-

sovitinta.

104 Pikaopas

Kytke kaiuttimet.

4

HUOMAUTUS: Jos

tietokoneessa on

äänikortti asennettuna,

kytke kaiuttimet

korttiin.

LINE OUT

Kytke virtakaapelit ja

kytke virta

5

tietokoneeseen ja

näyttöön.

1234

Pikaopas 105

6 IEEE 1394 -liitin

Kytke valinnaisiin IEEE 1394 -liittimiin nopeita datalaitteita, kuten

(valinnainen)

digitaalivideokameroita ja ulkoisia tallennusvälineitä.

7 USB 2.0 -liittimet (2) Kytke tietokoneen etupaneelissa oleviin USB-liittimiin silloin tällöin kytkettäviä

laitteita, esimerkiksi flash-muistiavaimia, kameroita tai USB-käynnistyslaitteita

(katso lisätietoja USB-laitteen käynnistämisestä Käyttöoppaan kohdasta

Järjestelmän asennus

).

On suositeltavaa liittää takaosan USB-liittimiin laitteita, jotka yleensä ovat aina

liitettyinä, kuten tulostimet ja näppäimistöt.

8 Dell™-merkin kiertolovi Voit kiertää merkkiä asettamalla sormet merkin ulkoreunan ympärille, painamalla

ja kiertämällä merkkiä. Voit myös kiertää logoa käyttämällä sen pohjan lähellä

olevaa aukkoa.

www.dell.com | support.dell.com

9 virtapainike Käynnistä tietokone painamalla tätä.

VAROITUS: Jos et halua menettää tietoja, älä sammuta tietokonetta

painamalla virtapainiketta. Sulje sen sijaan tietokone käyttöjärjestelmän kautta.

HUOMAUTUS: Virta-avaimella voidaan myös herättää järjestelmä tai asettaa se

virransäästötilaan. Lisätietoja asiasta on Käyttöoppaan kohdassa Virransäästö.

10 virtavalo Virtavalo syttyy ja vilkkuu tai palaa jatkuvasti eri tilojen merkiksi:

• Ei valoa — Tietokoneen virta on sammutettu.

• Tasainen vihreä — Tietokone on normaalissa käyttötilassa.

• Vilkkuva vihreä — Tietokone on virransäästötilassa.

• Vilkkuva tai tasainen oranssi — Katso

Käyttöoppaan

kohtaa Virtaongelmat.

Voit poistua virransäästötilasta painamalla virtapainiketta tai käyttämällä

näppäimistöä tai hiirtä, jos se on määritetty herätyslaitteeksi Windowsin

Laitehallinnassa. Lisätietoja lepotiloista ja virransäästötilasta poistumisesta on

Käyttöoppaan kohdassa Virranhallinta.

Kohdassa Diagnostiikkavalot sivulla 130 on kuvaus virran

merkkivaloyhdistelmistä, joista voi olla apua tietokoneen vikojen määrittämisessä.

11 mikrofoniliitin Kytke tietokoneen mikrofoni mikrofoniliittimeen, kun haluat syöttää ääntä tai

musiikkia ääni- tai puhelinohjelmaan.

12 kuulokeliitin Liitä kuulokkeet kuulokeliittimeen.

13 diagnostiikkavalot (4) Käytä valoja apuna määrittäessäsi tietokoneen vikaa diagnostisen koodin

perusteella. Katso lisätietoja kohdasta Diagnostiikkavalot sivulla 130.

14 verkkoyhteysvalo Verkkoyhteysvalo palaa, kun 10-Mb/s:n, 100-Mb/s:n tai 1000-Mb/s:n (tai 1-Gb/s:n)

verkon ja tietokoneen välillä on hyvä yhteys.

112 Pikaopas

Tietokone takaa katsottuna (tornimalli)

1

2

3

4

1 virtaliitin Aseta virtakaapeli tähän liittimeen.

2 jännitteenvalintakytkin Katso lisätietoja Tuotetieto-oppaan turvallisuusohjeista.

3 takapaneelin liittimet Kytke sarja-, USB- ja muut laitteet sopiviin liittimiin.

4 korttipaikat Voit käsitellä tietokoneeseen asennettujen PCI- tai PCI Express -

korttien liittimiä.

Pikaopas 113

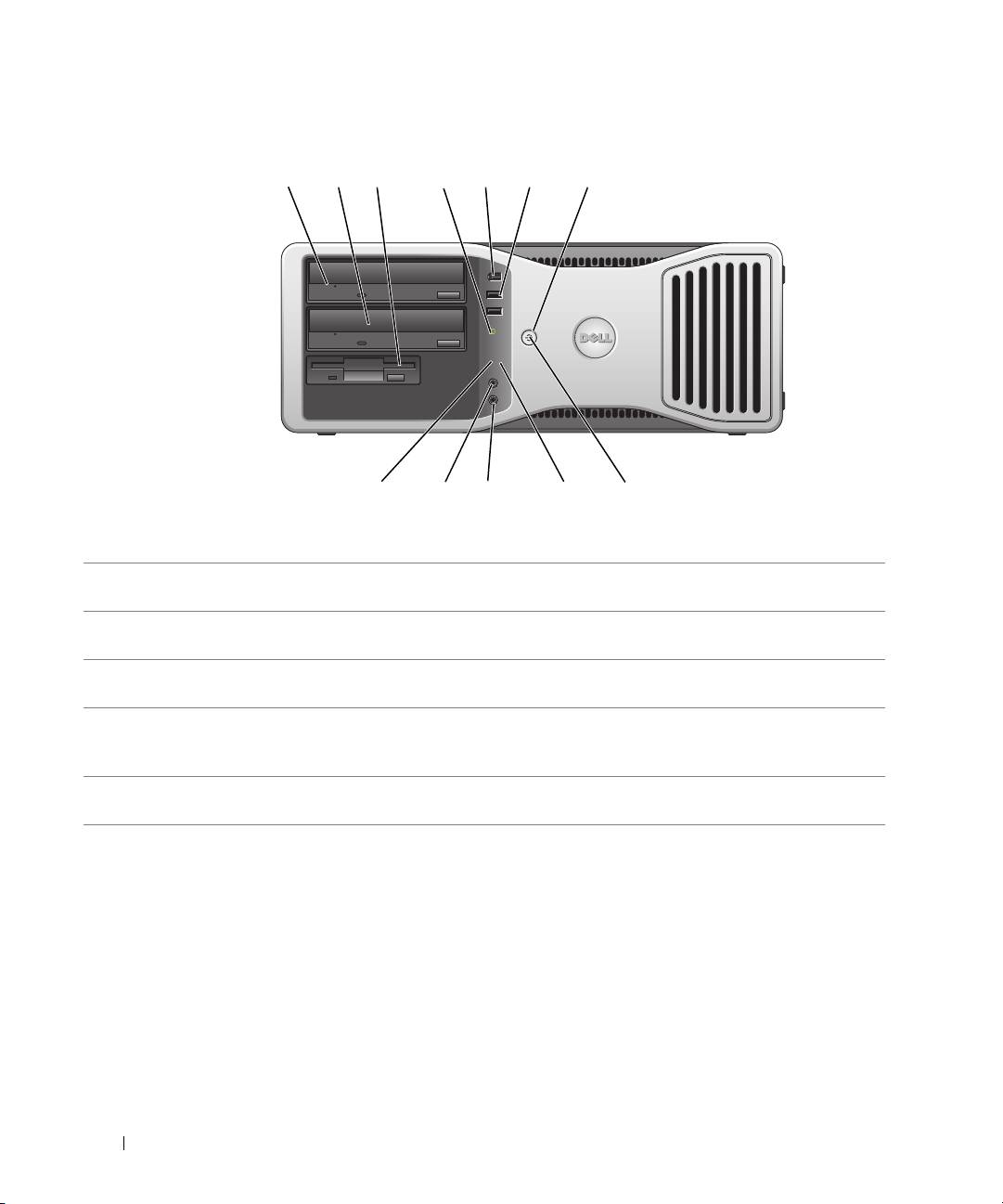

Tietokone edestä katsottuna (pöytämalli)

4

3

2

1

www.dell.com | support.dell.com

114 Pikaopas

89101112

4

1 ylempi 5,25 tuuman

Tähän kohtaan tulee CD/DVD-asema.

levyasemapaikka

2 alempi 5,25 tuuman

Tähän asemaan tulee valinnainen CD/DVD-asema tai valinnainen kolmas

levyasemapaikka

kiintolevyasema (serial ATA tai SCSI).

3 3,5 tuuman

Voit asentaa levyasemapaikkaan valinnaisen levykeaseman tai valinnaisen

levyasemapaikka

tietovälinekortinlukijan.

4 kiintolevyn toimintavalo Kiintolevyn toimintavalo palaa, kun tietokone lukee tietoja kiintolevyasemasta tai

kirjoittaa tietoja siihen. Valo saattaa palaa myös silloin, kun jokin laite, esimerkiksi

CD-soitin, on toiminnassa.

5 IEEE 1394 -liitin

Kytke valinnaisiin IEEE 1394 -liittimiin nopeita datalaitteita, kuten

(valinnainen)

digitaalivideokameroita ja ulkoisia tallennusvälineitä.

6 USB 2.0 -liittimet (2) Kytke tietokoneen etupaneelissa oleviin USB-liittimiin silloin tällöin kytkettäviä

laitteita, esimerkiksi flash-muistiavaimia, kameroita tai USB-käynnistyslaitteita

(katso lisätietoja USB-laitteen käynnistämisestä Käyttöoppaan kohdasta

Järjestelmän asennus

).

On suositeltavaa liittää takaosan USB-liittimiin laitteita, jotka yleensä ovat aina

liitettyinä, kuten tulostimet ja näppäimistöt.

7 virtapainike Käynnistä tietokone painamalla tätä.

HUOMAUTUS: Virta-avaimella voidaan myös herättää järjestelmä tai asettaa se

virransäästötilaan. Lisätietoja on kohdassa Virranhallinta.

VAROITUS: Jos et halua menettää tietoja, älä sammuta tietokonetta

painamalla virtapainiketta. Sulje sen sijaan tietokone käyttöjärjestelmän kautta.

8 virtavalo Virtavalo syttyy ja vilkkuu tai palaa jatkuvasti eri tilojen merkiksi:

• Ei valoa — Tietokoneen virta on sammutettu.

• Tasainen vihreä — Tietokone on normaalissa käyttötilassa.

• Vilkkuva vihreä — Tietokone on virransäästötilassa.

• Vilkkuva tai tasainen oranssi — Katso kohtaa Virtaongelmat.

Voit poistua virransäästötilasta painamalla virtapainiketta tai käyttämällä

näppäimistöä tai hiirtä, jos se on määritetty herätyslaitteeksi Windowsin

Laitehallinnassa. Lisätietoja lepotiloista ja virransäästötilasta poistumisesta on

kohdassa Virranhallinta.

Kohdassa Diagnostiikkavalot sivulla 130 on kuvaus virran

merkkivaloyhdistelmistä, joista voi olla apua tietokoneen vikojen määrittämisessä.

9 diagnostiikkavalot (4) Käytä valoja apuna määrittäessäsi tietokoneen vikaa diagnostisen koodin

perusteella. Katso lisätietoja kohdasta Diagnostiikkavalot sivulla 130.

10 mikrofoniliitin Kytke tietokoneen mikrofoni mikrofoniliittimeen, kun haluat syöttää ääntä tai

musiikkia ääni- tai puhelinohjelmaan.

11 kuulokeliitin Liitä kuulokkeet kuulokeliittimeen.

12 verkkoyhteysvalo Verkkoyhteysvalo palaa, kun 10-Mb/s:n, 100-Mb/s:n tai 1000-Mb/s:n (tai 1-Gb/s:n)

verkon ja tietokoneen välillä on hyvä yhteys.

Pikaopas 115

Tietokone takaa katsottuna (pöytämalli)

www.dell.com | support.dell.com

takapaneelin liittimet

116 Pikaopas

4

1 korttipaikat Voit käsitellä tietokoneeseen asennettujen PCI- tai PCI Express -korttien liittimiä.

2 virtaliitin Aseta virtakaapeli tähän liittimeen.

3 jännitteenvalintakytkin Katso lisätietoja Tuotetieto-oppaan turvallisuusohjeista.

4 takapaneelin liittimet Kytke sarja-, USB- ja muut laitteet sopiviin liittimiin.

2 345

6

7

8

9101112

1 hiiriliitin Kytke vakiohiri vihreään hiiriliittimeen. Katkaise virta tietokoneesta ja kaikista

siihen kytketyistä laitteista, ennen kuin kytket hiiren tietokoneeseen. Jos sinulla on

USB-hiiri, kytke se USB-liittimeen.

®

Jos tietokoneen käyttöjärjestelmä on Microsoft

Windows XP, tarvittavat

hiiriohjaimet on asennettu kiintolevylle.

2 rinnakkaisliitin Liitä rinnakkaislaite, esimerkiksi tulostin, rinnakkaisliittimeen. Jos käytössäsi on

USB-tulostin, kytke se USB-liittimeen.

HUOMAUTUS: Integroitu rinnakkaisliitin poistetaan automaattisesti käytöstä, jos

tietokone tunnistaa asennetun kortin, joka sisältää samaan osoitteeseen määritetyn

rinnakkaisliittimen. Lisätietoja on Käyttöoppaan kohdassa "Järjestelmän

asennusvalinnat".

3 yhteyden eheysvalo

• Vihreä — Hyvä yhteys 10-Mb/s:n verkon ja tietokoneen välillä.

• Oranssi — Hyvä yhteys 100-Mb/s:n verkon ja tietokoneen välillä.

• Keltainen — Tietokoneen ja 1000 Mb/s:n (tai 1 Gb/s:n) verkon välillä on hyvin

toimiva yhteys.

• Ei käytössä — Tietokone ei tunnista fyysista yhteyttä verkkoon.

4 verkkosovitinliitin Liitä tietokone verkko- tai laajakaistalaitteeseen liittämällä verkkokaapelin toinen

pää verkkopistokkeeseen tai verkko- tai laajakaistalaitteeseen. Kytke

verkkokaapelin toinen pää tietokoneen verkkosovitinliittimeen. Napsautus

osoittaa, että verkkokaapeli on kiinnitetty oikein.

HUOMAUTUS: Älä kytke puhelinkaapelia verkkoliittimeen.

Tietokoneissa, joissa on lisäverkkoliitäntäkortti, käytetään kortilla ja tietokoneen

takapaneelissa olevia liittimiä, kun muodostetaan useita verkkoyhteyksiä

(esimerkiksi erillinen intra- ja extranet-verkko).

On suositeltavaa käyttää kategorian 5 verkkojohtoja ja -liittimiä. Jos sinun on

käytettävä kategorian 3 verkkojohtoja, pakota verkon nopeudeksi 10 Mb/s

luotettavan toimivuuden takaamiseksi.

5 verkon toimintavalo Keltainen valo vilkkuu, kun tietokone lähettää tai vastaanottaa verkkotietoja. Jos

verkossa on paljon liikennettä, tämä valo voi palaa tasaisesti koko ajan.

Pikaopas 117

6 line-in-liitin Liitä nauhoitus-/toistolaite, kuten kasettisoitin, CD-soitin tai videonauhuri,

siniseen line-in-liittimeen.

Tietokoneissa, joissa on äänikortti, käytetään kortilla olevaa liitintä.

7 line-out-liitin Kytke kuulokkeet ja useimmat integroiduilla vahvistimilla varustetut kaiuttimet

vihreään line-out-liittimeen.

Tietokoneissa, joissa on äänikortti, käytetään kortilla olevaa liitintä.

8 mikrofoniliitin Liitä ääni- tai puhelinohjelmaan ääntä tai musiikkia syöttävä PC-mikrofoni

vaaleanpunaiseen mikrofoniliittimeen.

Jos tietokoneessa on äänikortti, mikrofoniliitin on kortissa.

9 USB 2.0 -liittimet (2) Käytä takapaneelin USB-liittimiä sellaisia laitteita varten, jotka tavallisesti ovat

jatkuvasti kytkettyinä. Tällaisia ovat esimerkiksi tulostimet ja näppäimistöt.

www.dell.com | support.dell.com

On suositeltavaa kytkeä tietokoneen etupaneelissa oleviin USB-liittimiin silloin

tällöin kytkettäviä laitteita, kuten flash-muistiavaimia, kameroita tai USB-

käynnistyslaitteita.

10 USB 2.0 -liittimet (3) Käytä takapaneelin USB-liittimiä sellaisia laitteita varten, jotka tavallisesti ovat

jatkuvasti kytkettyinä. Tällaisia ovat esimerkiksi tulostimet ja näppäimistöt.

On suositeltavaa kytkeä tietokoneen etupaneelissa oleviin USB-liittimiin silloin

tällöin kytkettäviä laitteita, kuten flash-muistiavaimia, kameroita tai USB-

käynnistyslaitteita.

11 sarjaliitin Liitä sarjalaite, kuten kämmentietokone, sarjaporttiin. Sarjaliittimen 1

oletusnimitys on COM1 ja valinnaisen sarjaliittimen 2 oletusnimitys on COM2.

Lisätietoja on Käyttöoppaan

kohdassa "Järjestelmän asennusvalinnat".

12 näppäimistöliitin Jos sinulla on vakionäppäimistö, kytke se purppuranpunaiseen

näppäimistöliittimeen. Jos sinulla on USB-näppäimistö, kytke se USB-liittimeen.

118 Pikaopas

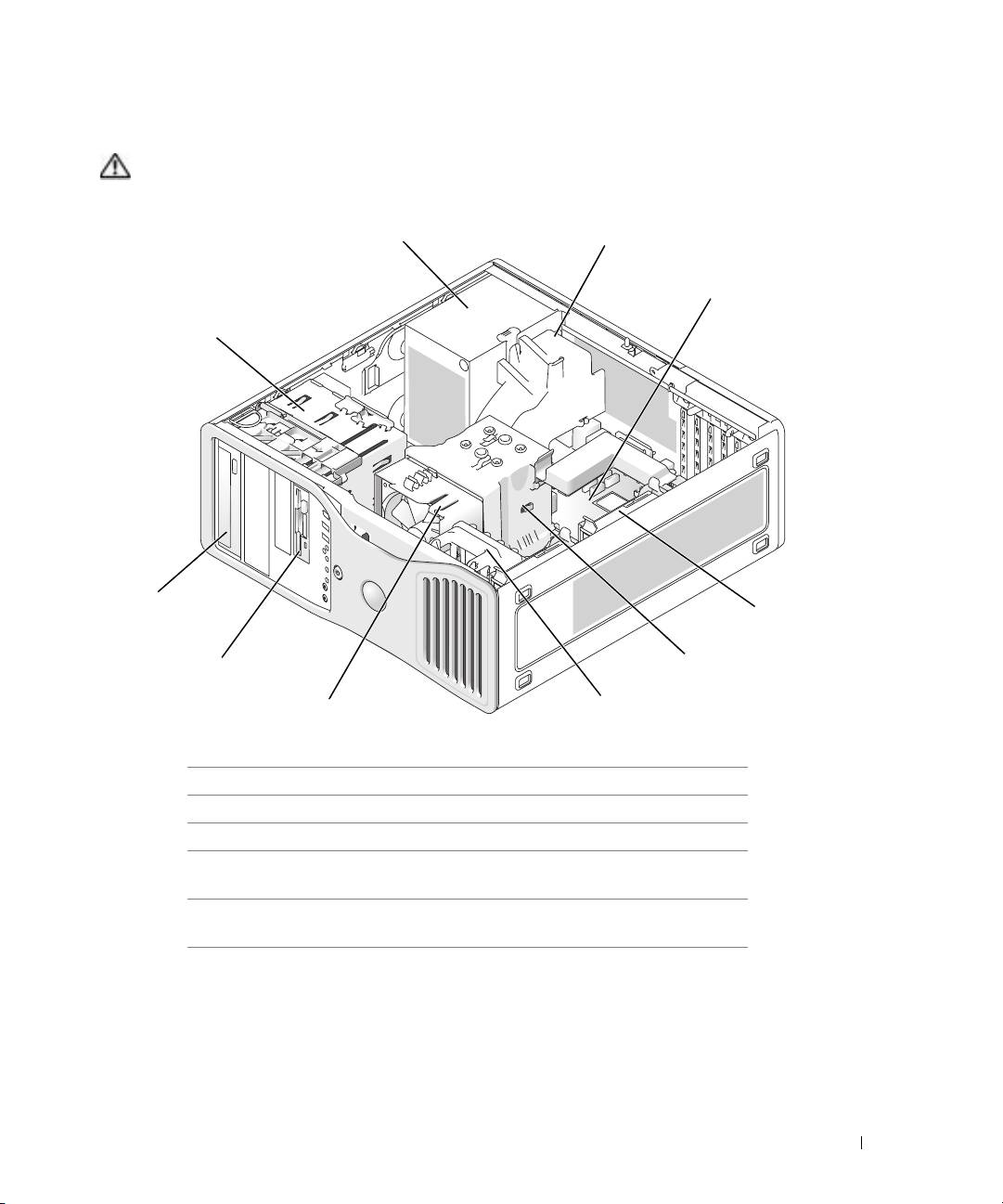

Tietokone sisältä katsottuna

VAARA: Ennen kuin teet mitään tässä osiossa mainittuja toimia, noudata Tuotetieto-oppaassa olevia

turvallisuusohjeita.

1 virtalähde 6 korttituuletin

2 valinnainen lisätuuletin 7 suorittimen tuuletin

3 emokortti 8 alempi 3,5 tuuman levyasemapaikka

4 kiintolevy 9 ylempi 5,25 tuuman

levyasemapaikka

5 suorittimen

10 levykotelo

ilmavirtaussuojus

Pikaopas 119

10

9

4

8

7

3

5

6

Kaapeleiden värit

Laite Väri

kiintolevy sininen kaapeli

levykeasema musta vetokappale

CD/DVD-asema oranssi vetokappale

Emolevykomponentit

www.dell.com | support.dell.com

6

8

120 Pikaopas

9

23

7

10

11

22

12

13

21

14

20

15

19

18

1617
