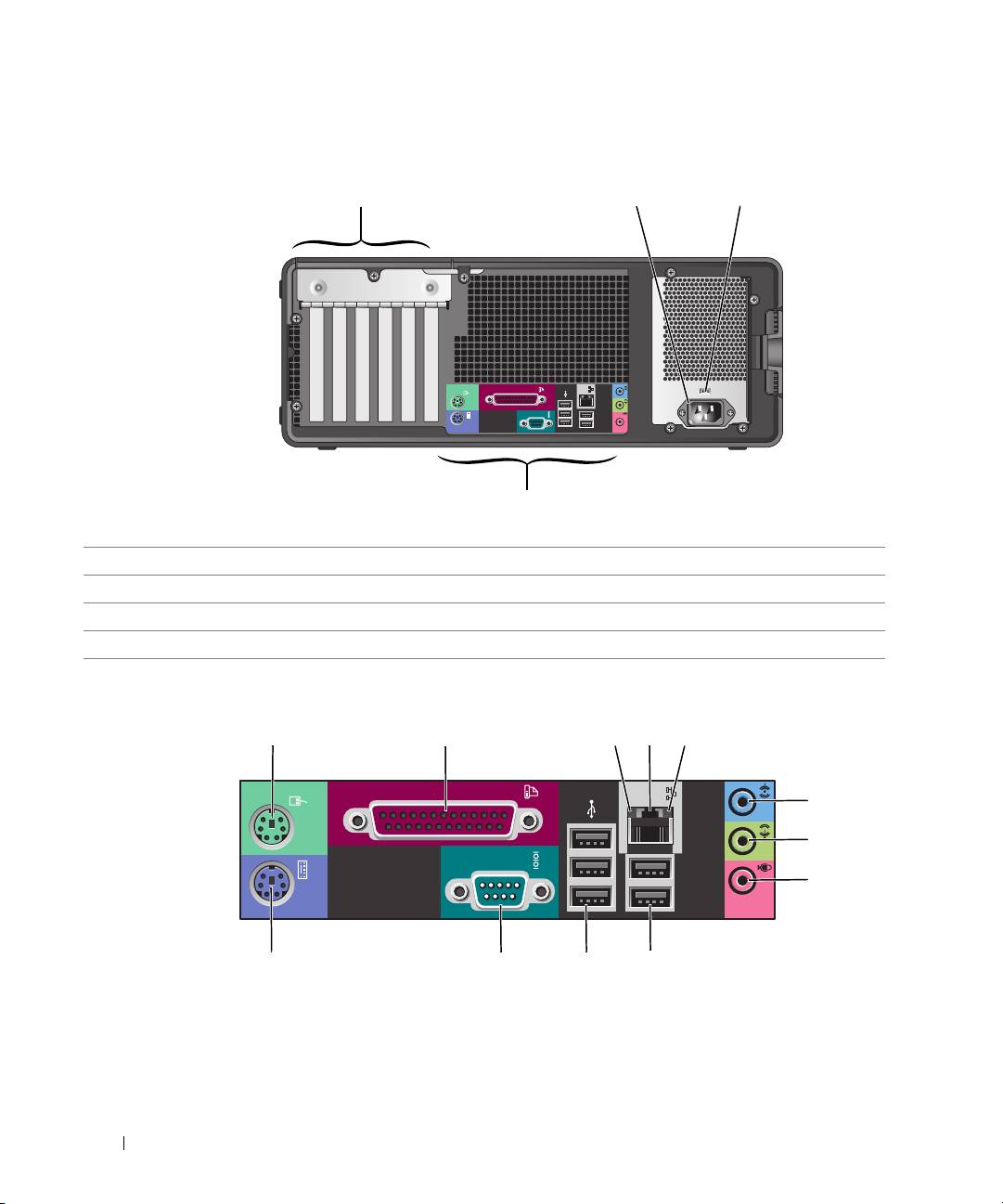

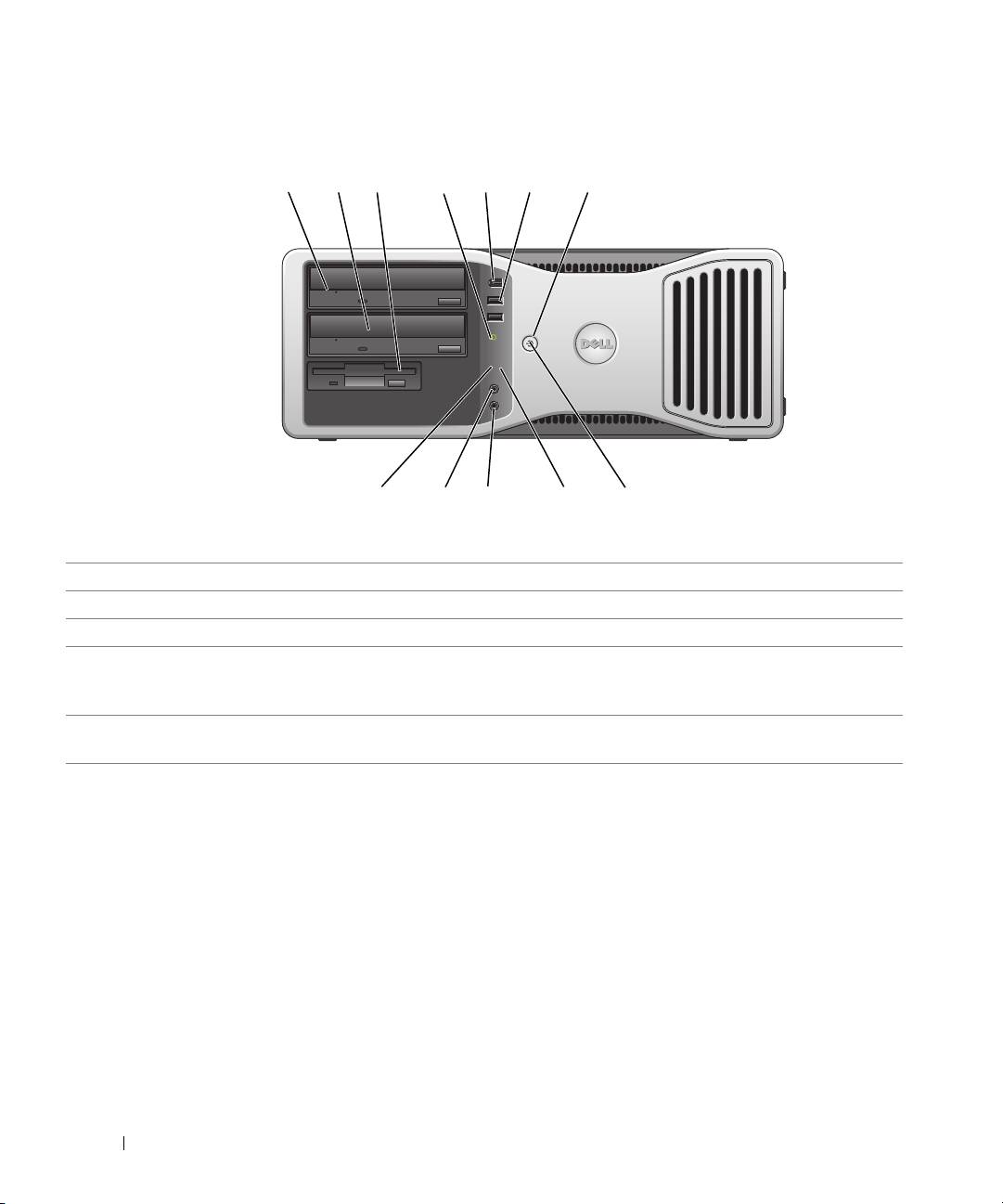

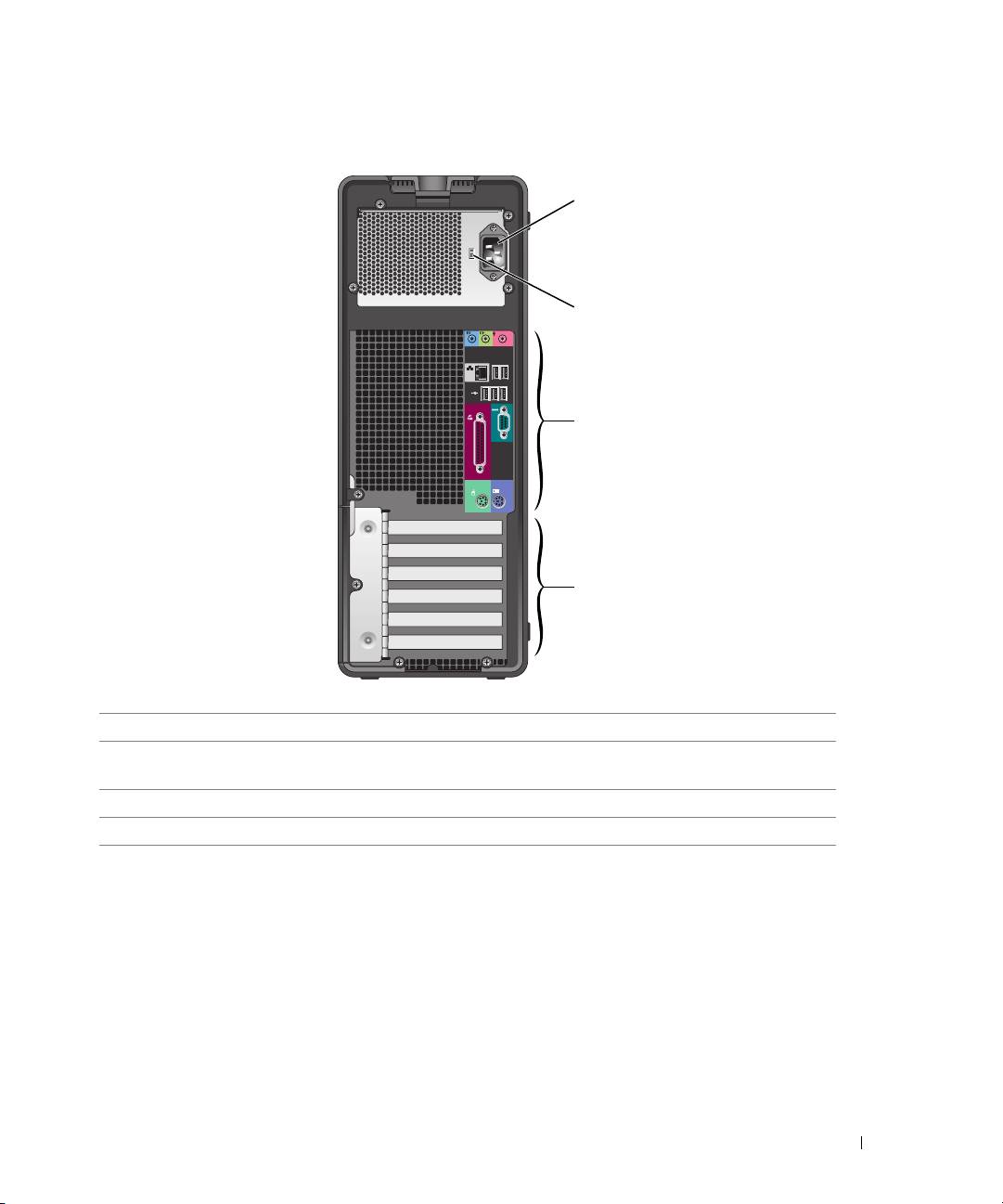

Baksida (bordsdator)

1

32

www.dell.com | support.dell.com

4

1 kortplatser Kontakter för PCI- och PCI Express-kort.

2 nätkontakt Sätt i nätsladden i det här uttaget.

3 spänningsväljare Mer information finns under säkerhetsinstruktioner i produktinformationsguiden.

4 kontakter på baksidan Sätt i seriella enheter, USB-enheter och andra enheter i lämplig kontakt.

Kontakter på baksidan

1

2 345

6

7

8

9101112

304 Snabbreferensguide

1 muskontakt Anslut en vanlig mus till den gröna muskontakten. Stäng av datorn och alla

anslutna enheter innan du ansluter en mus till datorn. Om du har en USB-mus

ansluter du den till en USB-port.

®

Om du har Microsoft

Windows XP på datorn har de nödvändiga

musdrivrutinerna redan installerats på hårddisken.

2 parallellkontakt Anslut en parallellenhet, till exempel en skrivare, till parallellporten. Om du har en

USB-skrivare ansluter du den till en USB-port.

OBS! Den inbyggda parallellporten inaktiveras automatiskt om datorn identifierar ett

installerat kort med en parallellport som har konfigurerats till samma adress. Mer

information finns i ”Systemkonfigurationsalternativ” i Användarhandbok.

3 indikator för

• Grön — Anslutningen mellan datorn och ett 10 Mbit/s-nätverk är god.

nätverksanslutning

• Orange — Anslutningen mellan datorn och ett 100 Mbit/s-nätverk är god.

• Gul — Datorn är ansluten till ett 1000 Mbit/s-nätverk (1 Gbit/s).

• Släckt — Datorn har ingen fysisk anslutning till nätverket.

4 nätverkskortkontakt Du ansluter datorn till en nätverks- eller bredbandsenhet genom att ansluta ena

änden av nätverkskabeln till antingen nätverksjacket eller nätverks- eller

bredbandsenheten. Anslut den andra änden av nätverkskabeln till nätverkskortet

på datorn. När nätverkskabeln klickar till sitter den i ordentligt.

OBS! Anslut inte telefonkabeln till nätverksuttaget.

Om det finns flera nätverkskort i datorn ska du använda kontakterna på kortet och

på baksidan av datorn om du vill göra flera nätverksanslutningar (och till exempel

ha separata intra- och extranätanslutningar).

Vi rekommenderar att du använder kategori 5-sladdar och kontakter för nätverket.

Om du måste använda kategori 3-sladdar bör du sänka nätverkshastigheten till 10

Mbit/s för att det ska fungera tillfredsställande.

5 indikator för

Den gula indikatorn blinkar när datorn skickar eller tar emot nätverksdata. Om

nätverksaktivitet

trafiken är hög kan det se ut som om indikatorn lyser oavbrutet.

Snabbreferensguide 305

6 linjeingång Du kan koppla en in-/uppspelningsenhet, t.ex. en kassettbandspelare, cd-spelare

eller videobandspelare till den blå linjeingången.

På datorer som har ett ljudkort använder du kontakten på kortet.

7 linjeutgång Du kan koppla hörlurar och de flesta högtalare med inbyggda förstärkare till den

gröna linjeutgången.

På datorer som har ett ljudkort använder du kontakten på kortet.

8 mikrofonkontakt Du kan koppla en datormikrofon och överföra det du säger eller musik till ett ljud-

eller telefoniprogram via den rosa mikrofonkontakten.

På datorer som har ett ljudkort finns mikrofonkontakten på kortet.

9 USB 2.0-portar (2) Använd USB-portarna på baksidan med enheter som alltid brukar vara anslutna,

t.ex. skrivare och tangentbord.

www.dell.com | support.dell.com

Vi rekommenderar att du ansluter enheter som du använder ibland, t.ex.

flashminnen, kameror eller startbara USB-enheter, till USB-portarna på framsidan.

10 USB 2.0-portar (3) Använd USB-portarna på baksidan med enheter som alltid brukar vara anslutna, t

.ex. skrivare och tangentbord.

Vi rekommenderar att du ansluter enheter som du använder ibland, t.ex.

flashminnen, kameror eller startbara USB-enheter, till USB-portarna på framsidan.

11 serieport Anslut en seriell enhet, t.ex. en handdator, till serieporten.

Standardbeteckningarna är COM1 för den första serieporten och COM2 för den

andra (tillval).

Mer information finns i ”Systemkonfigurationsalternativ” i Användarhandbok.

12 tangentbordskontakt Om du har ett vanligt tangentbord ansluter du det till den lila

tangentbordskontakten. Om du har ett USB-tangentbord ansluter du det till en

USB-port.

306 Snabbreferensguide

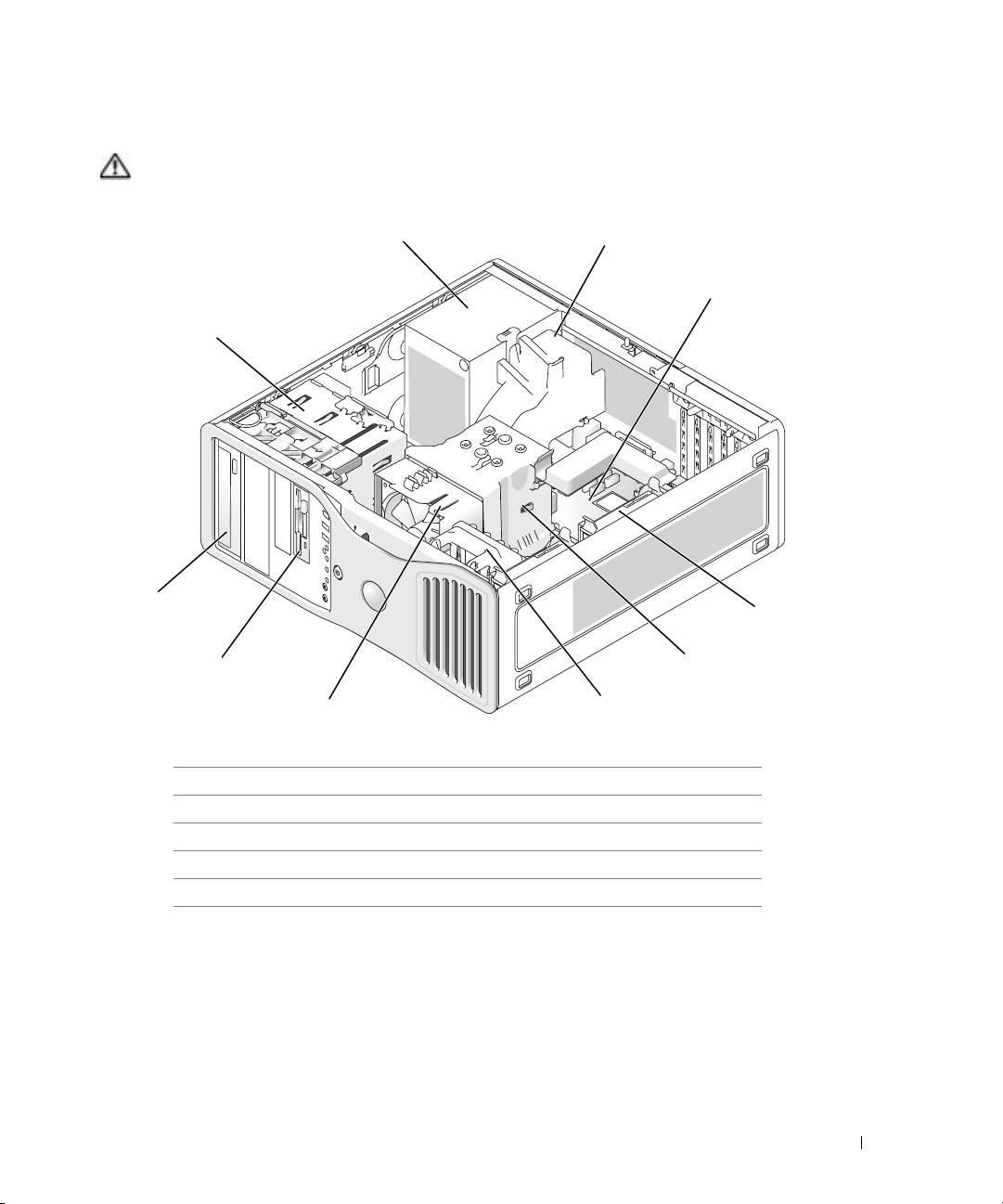

Insidan

VARNING! Innan du utför någon av åtgärderna i det här avsnittet ska du läsa igenom och följa

säkerhetsinstruktionerna i produktinformationsguiden.

1 nätaggregat 6 kortfläkt

2 extrafläkt som tillval 7 processorfläkt

3 moderkort 8 undre 3,5-tums enhetsuttag

4 hårddisk 9 övre 3,5-tums enhetsuttag

5 luftflödeskåpa för processorn 10 diskhållare

Snabbreferensguide 307

10

9

4

8

7

3

5

6

Kablarnas färger

Enhet Färg

Hårddisk blå kabel

Diskettenhet svart dragflik

cd/dvd-enhet orange dragflik

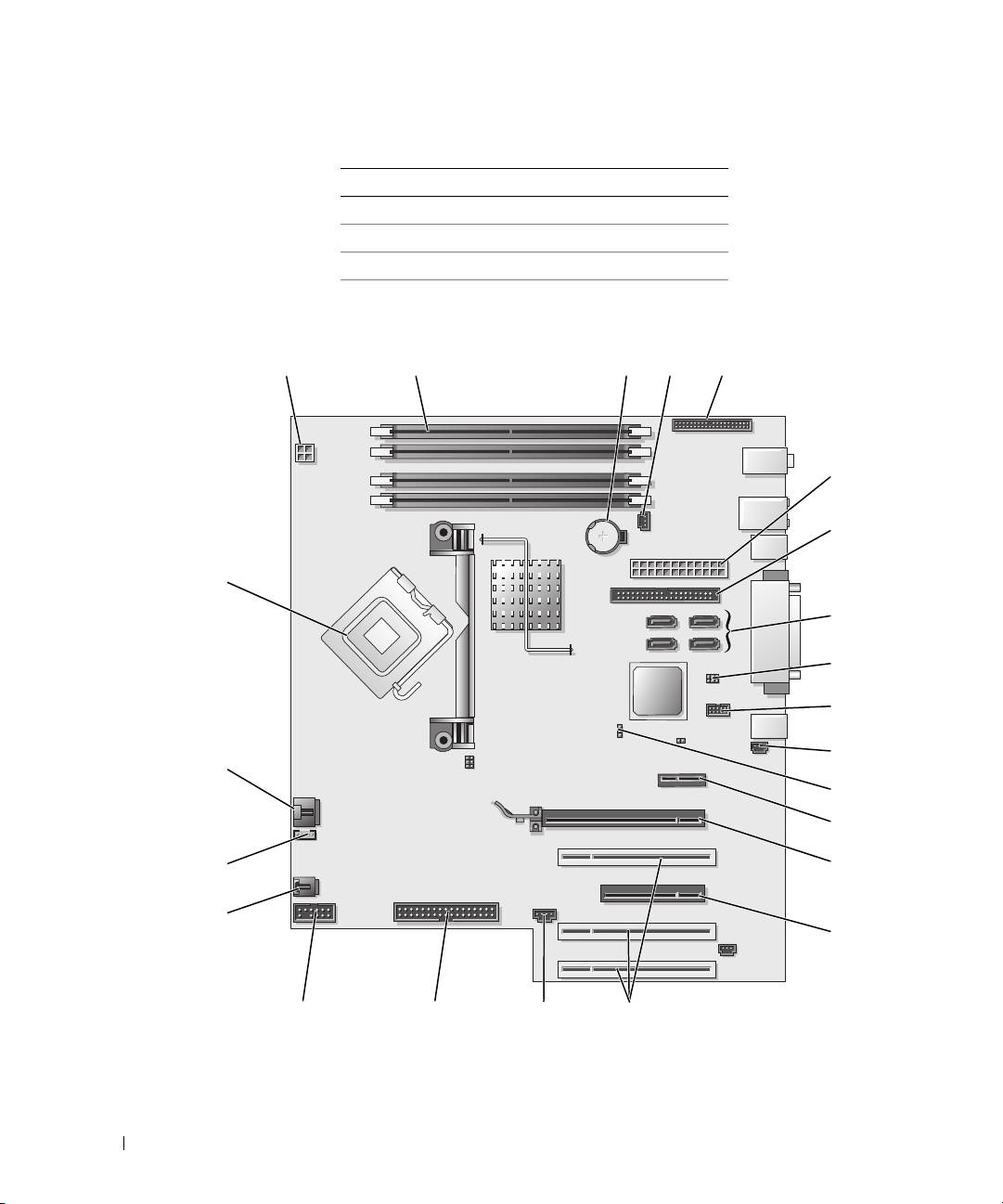

Komponenter på moderkortet

www.dell.com | support.dell.com

6

8

308 Snabbreferensguide

9

23

7

10

11

22

12

13

21

14

20

15

19

18

1617

1 strömkontakt (12VPOWER) 13 PCI Express x1-kortplats

2 minnesmodulsocklar 14 PCI-Express x16-kortplats upp till 150 W

3 batterisockel (BATTERY) 15 PCI-Express x8-kortplats (kopplad som x4)

4 minnesfläktens kontakt (FAN_MEM) 16 PCI-kortplatser (1-3)

5 frontpanelens kontakt 17 extern lampkontakt (AUX LED)

6 nätanslutningskontakt (POWER) 18 diskettenhet (FLOPPY)

7 IDE-enhetskontakt (IDE) 19 seriell kontakt (SERIAL2)

8 SATA-kontakter (SATA-1, SATA-3, SATA-0, SATA-2) 20 korthöljets fläkt (FAN CARD CAGE)

9 bygel för återställning av realtidsklocka (RTCRST) 21 kontakt till intern högtalare (INT_SPKR)

10 Flexbay-kontakt (FLEXBAY) 22 processorfläktens kontakt (FAN_CPU)

11 chassiintrångskanal 23 processorkontakt (CPU)

12 lösenordsbygel (PASS)

Var finns Användarhandbok?

Användarhandbok

innehåller ytterligare information om datorn, till exempel:

• Tekniska specifikationer

• Information om hur du ändrar datorns orientering, dvs omvandlar den från en bordsdator till

en torndator

• Bilder på datorns fram- och baksida med alla kontakter

• Bilder på datorns insida med en detaljerad bild av moderkortet och dess kontakter

• Instruktioner för rengöring av datorn

• Information om programvarufunktioner, som LegacySelect Technology Control,

lösenordsanvändning och alternativ för systemkonfiguration

• Tips och information om hur du använder Microsoft Windows XP

• Instruktioner för borttagning och installation av delar, till exempel minne, kort, enheter,

processor och batteri

• Information om felsökning av olika datorproblem

• Instruktioner för användning av Dell Diagnostics och ominstallation av drivrutiner

• Information om hur du kontaktar Dell

Användarhandbok

finns på hårddisken och på Dells supportwebbplats på adressen

support.dell.com

.

Snabbreferensguide 309

Så här hittar du Användarhandbok på hårddisken:

Klicka på

Start

och sedan på

Hjälp och support

.

Så här hittar du Användarhandbok på webbplatsen Dell Support:

1

Gå till

support.dell.com

2

Följ instruktionerna på webbplatsen när du uppmanas att ange specifik information om din

dator.

3

På webbplatsen Dell Support klickar du på

Reference

(referens), på

User’s Guides

(handböcker), på

Systems

(datorer) och väljer till sist din datortyp.

www.dell.com | support.dell.com

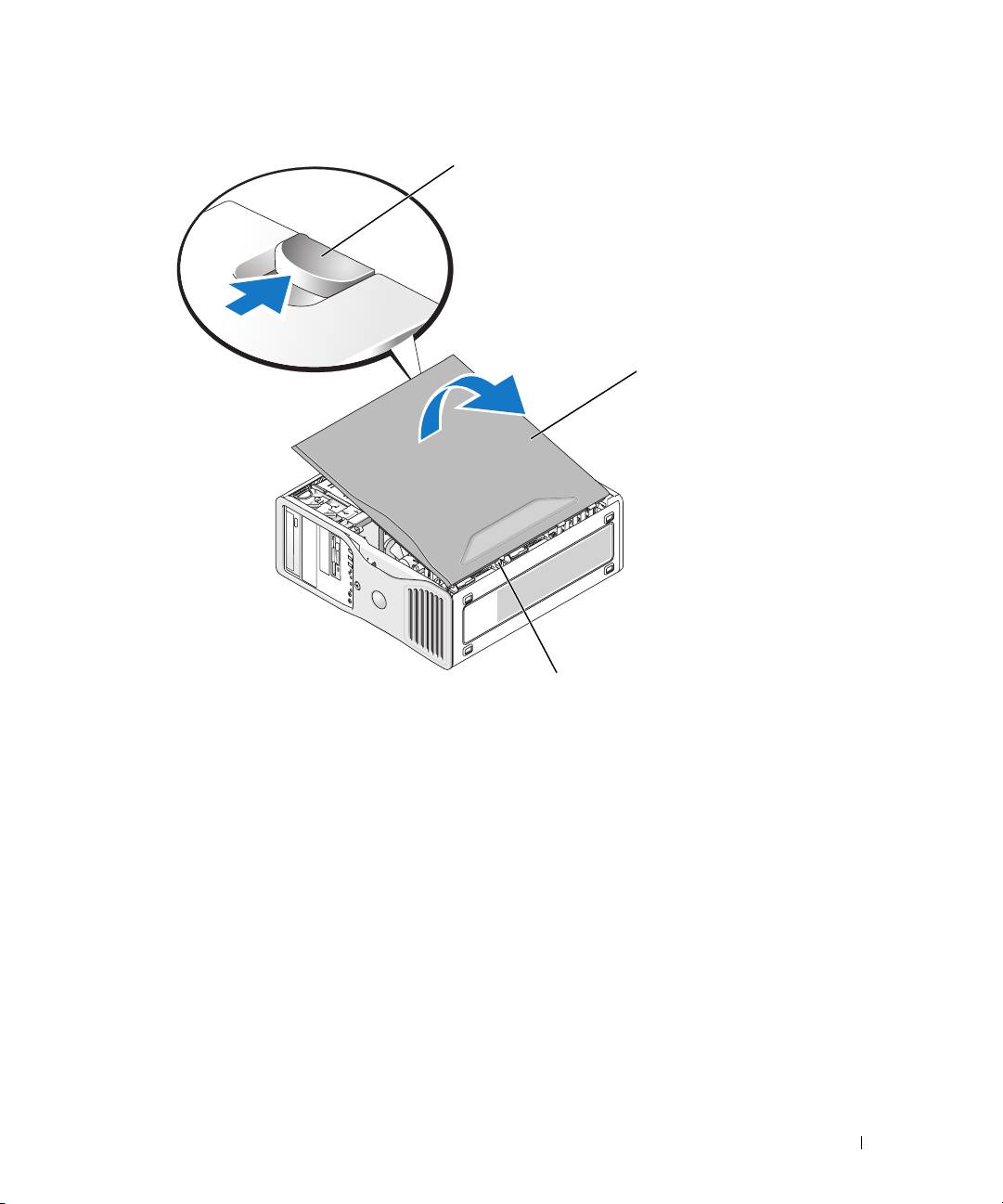

Ta bort datorkåpan

VARNING! Innan du utför någon av åtgärderna i det här avsnittet ska du läsa igenom och följa

säkerhetsinstruktionerna i produktinformationsguiden.

VARNING! Undvik elektriska stötar genom att alltid koppla loss datorn från eluttaget innan du tar av

kåpan.

ANMÄRKNING: Jorda dig genom att röra vid en omålad metallyta, exempelvis metallen på datorns

baksida, innan du vidrör något inuti datorn. Vidrör då och då en omålad metallyta för att ta bort eventuell

statisk elektricitet som kan skada de interna komponenterna.

ANMÄRKNING: Undvik att förlora data genom att spara och stänga alla öppna filer och avsluta alla

program innan du stänger av datorn.

1

Stäng av operativsystemet:

a

Spara och stäng alla öppna filer, avsluta alla program, klicka på

Start

och till sist på

Stäng

av datorn

.

b

Klicka på

Stäng av

i fönstret

Stäng av datorn

.

Datorn stängs av när operativsystemets avstängningsprocedur är klar.

2

Kontrollera att datorn och alla anslutna enheter är avstängda. Om datorn och de anslutna

enheterna inte stängdes av automatiskt när du stängde av operativsystemet stänger du av dem

nu.

3

Om du har monterat en säkerhetskabel ska du ta bort den.

ANMÄRKNING: Arbeta på ett plant och säkert underlag så att du inte repar vare sig datorn eller

underlaget den vilar på.

4

Placera datorn på en plan yta med kåpan uppåt.

5

För kåpans spärrhake bakåt.

310 Snabbreferensguide

kåpans spärrhake

datorkåpa

gångjärnsflikar (3)

6

Leta reda på de tre gångjärnsflikarna på sidan av datorn.

7

Grip tag i kåpans sidor och sväng upp kåpan runt gångjärnen.

8

Ta loss kåpan från gångjärnsflikarna och ställ den åt sidan.

Datorskötsel

Följande förslag hjälper dig att hålla datorn i gott skick:

• Undvik att förlora data genom att aldrig stänga av datorn när hårddisklampan lyser.

• Schemalägg regelbundna sökningar efter virus med antivirusprogram.

• Hantera hårddiskutrymmet genom att regelbundet ta bort onödiga filer och defragmentera

disken.

• Gör regelbundna säkerhetskopior av filer.

• Rengör regelbundet bildskärmen, musen och tangentbordet (mer information finns i

Användarhandbok

).

Snabbreferensguide 311

Lösa problem

Felsökningstips

Kontrollera följande punkter när du felsöker datorn:

• Om du lade till eller tog bort en enhet innan problemet uppstod bör du gå igenom

installationsanvisningen och kontrollera att enheten är korrekt installerad.

• Om någon kringutrustning inte fungerar bör du kontrollera att den är korrekt ansluten.

• Om ett felmeddelande visas på skärmen ska du skriva ned den exakta ordalydelsen.

Meddelandet kan hjälpa supportpersonalen att diagnosticera och lösa problemen.

• Om ett felmeddelande visas i ett program kan du söka upp det i programmets

www.dell.com | support.dell.com

dokumentation.

• Om den rekommenderade åtgärden i felsökningsavsnittet är att läsa ett avsnitt i

Användarhandbok

kan du besöka

support.dell.com

(från en annan dator, om det behövs) och

läsa

Användarhandbok.

Lösa kompatibilitetsproblem med program och maskinvara

Om en enhet antingen inte upptäcks av operativsystemet eller identifieras men är felaktigt

konfigurerad, kan du använda Enhetshanteraren eller Felsökare för maskinvara för att lösa

problemet.

Så här löser du kompatibilitetsproblem med Felsökare för maskinvara:

1

Klicka på

Start

och sedan på

Hjälp och support

.

2

Skriv

hardware troubleshooter

(felsökare för maskinvara) i fältet

Sök

och starta

sökningen genom att klicka på pilen.

3

Klicka på

Felsökare för maskinvara

i listan

Sökresultat

.

4

Klicka på

Jag måste lösa en maskinvarukonflikt i datorn

och sedan på

Nästa

i listan

Felsökare

för maskinvara

.

®

®

Använda Microsoft

Windows

XP Systemåterställning

I operativsystemet Microsoft Windows XP finns funktionen för systemåterställning som gör att du

kan återställa datorn till ett tidigare driftsläge (utan att detta påverkar data) om ändrar i

maskinvara, programvara eller andra systeminställningar har gjort att datorn inte längre fungerar

som önskat. Information om hur du använder Systemåterställning finns i Hjälp- och supportcenter

(se ”Söka efter information” på sidan 285).

ANMÄRKNING: Säkerhetskopiera dina datafiler regelbundet. Systemåterställning övervakar inte

datafiler och kan inte återställa dem.

312 Snabbreferensguide

Skapa en återställningspunkt

1

Klicka på

Start

och sedan på

Hjälp och support

.

2

Klicka på

Systemåterställning

.

3

Följ instruktionerna på skärmen.

Återställa datorn till ett tidigare driftsläge

ANMÄRKNING: Spara och stäng alla öppna filer och avsluta alla öppna program innan du återställer

datorn till ett tidigare tillstånd. Du ska varken ändra, öppna eller radera filer eller program förrän

systemåterställningen är klar.

1

Klicka på

Start

, peka på

Program

→

Tillbehör

→

Systemverktyg

och klicka sedan på

Systemåterställning

.

2

Kontrollera att

Återställ datorn till en tidigare tidpunkt

är markerat och klicka på

Nästa

.

3

Klicka på det datum som du vill återställa datorn till.

Fönstret

Välj en återställningspunkt

innehåller en kalender där du kan visa och välja

återställningspunkter. Alla kalenderdatum med tillgängliga återställningspunkter visas med

fetstil.

4

Välj en återställningspunkt och klicka på

Nästa

.

Om ett kalenderdatum bara visar en återställningspunkt, väljs den återställningspunkten

automatiskt. Om två eller flera återställningspunkter är tillgängliga klickar du på den du vill

ha.

5

Klicka på

Nästa

.

Fönstret

Återställning har slutförts

visas när Systemåterställning har samlat in all information

som behövs, och sedan startas datorn om.

6

När datorn har startat om klickar du på

OK

.

Du ändrar återställningspunkten genom att antingen upprepa stegen med en annan

återställningspunkt eller ångra återställningen.

Ångra den senaste systemåterställningen

ANMÄRKNING: Spara och stäng alla öppna filer och avsluta alla öppna program innan du ångrar den

senaste systemåterställningen. Du ska varken ändra, öppna eller radera filer eller program förrän

systemåterställningen är klar.

1

Klicka på

Start

, peka på

Program

→

Tillbehör

→

Systemverktyg

och klicka sedan på

Systemåterställning

.

2

Klicka på

Ångra den senaste återställningen

och klicka på

Nästa

.

3

Klicka på

Nästa

.

Fönstret

Systemåterställning

visas och datorn startas om.

4

När datorn har startat om klickar du på

OK

.

Snabbreferensguide 313

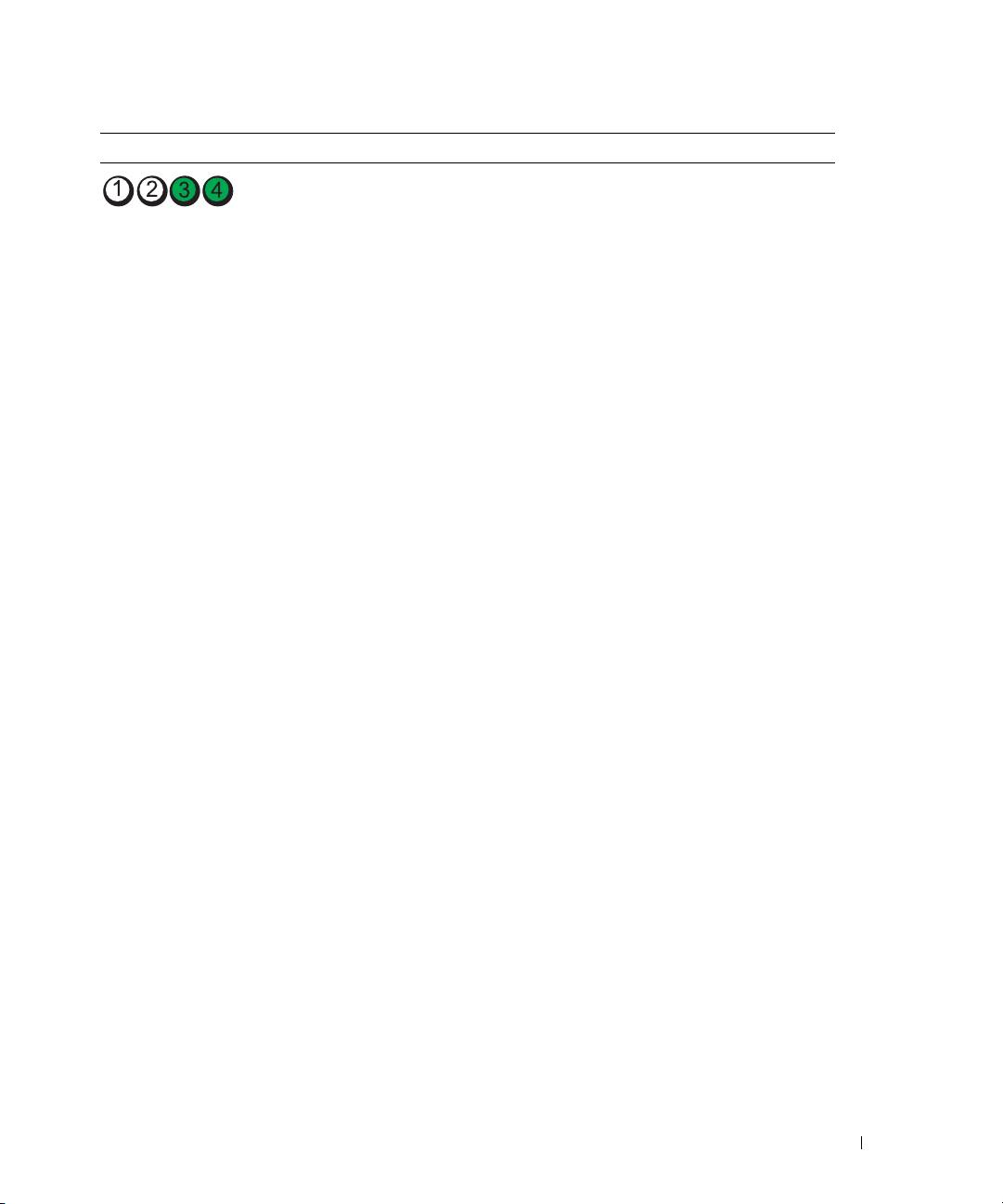

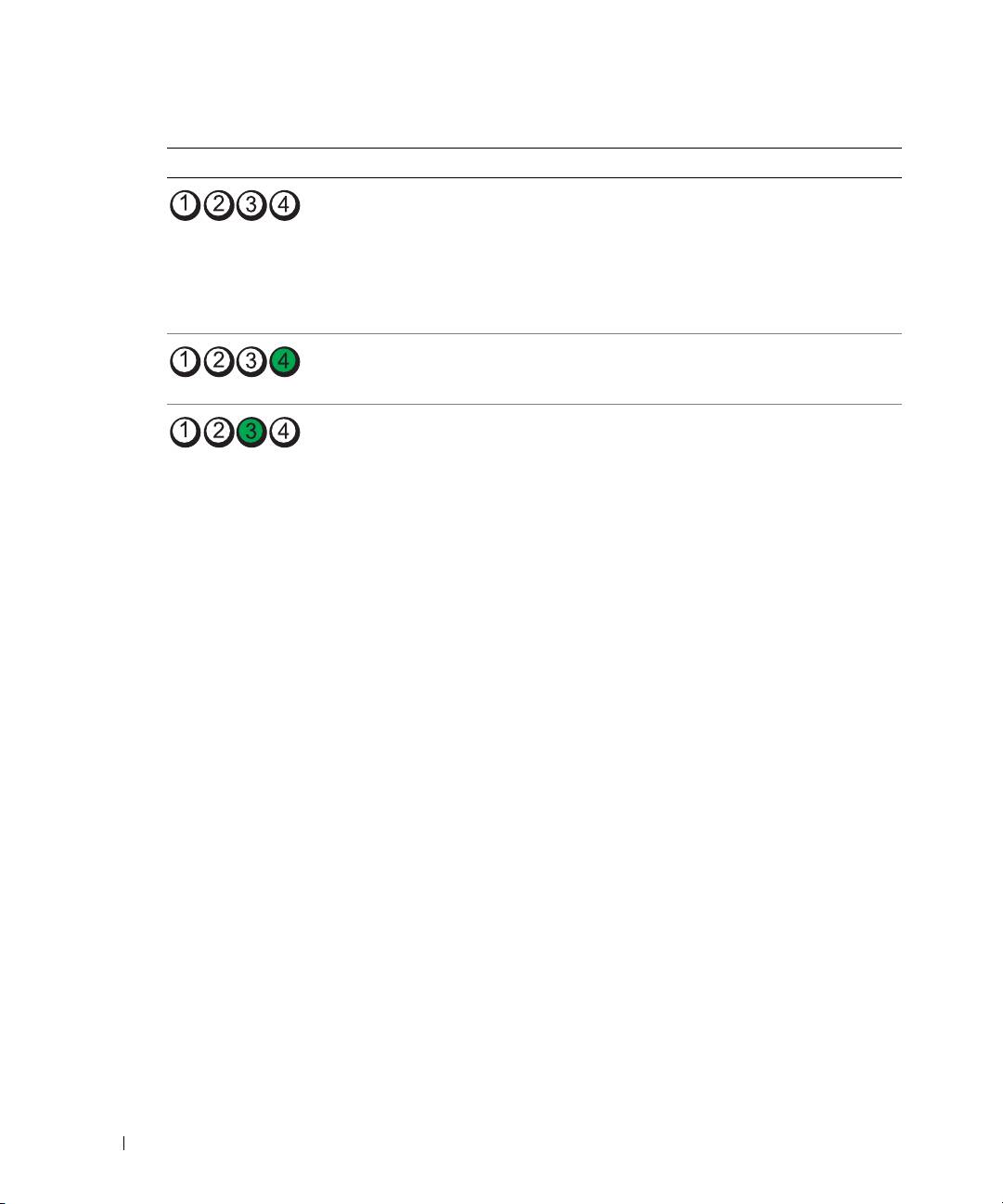

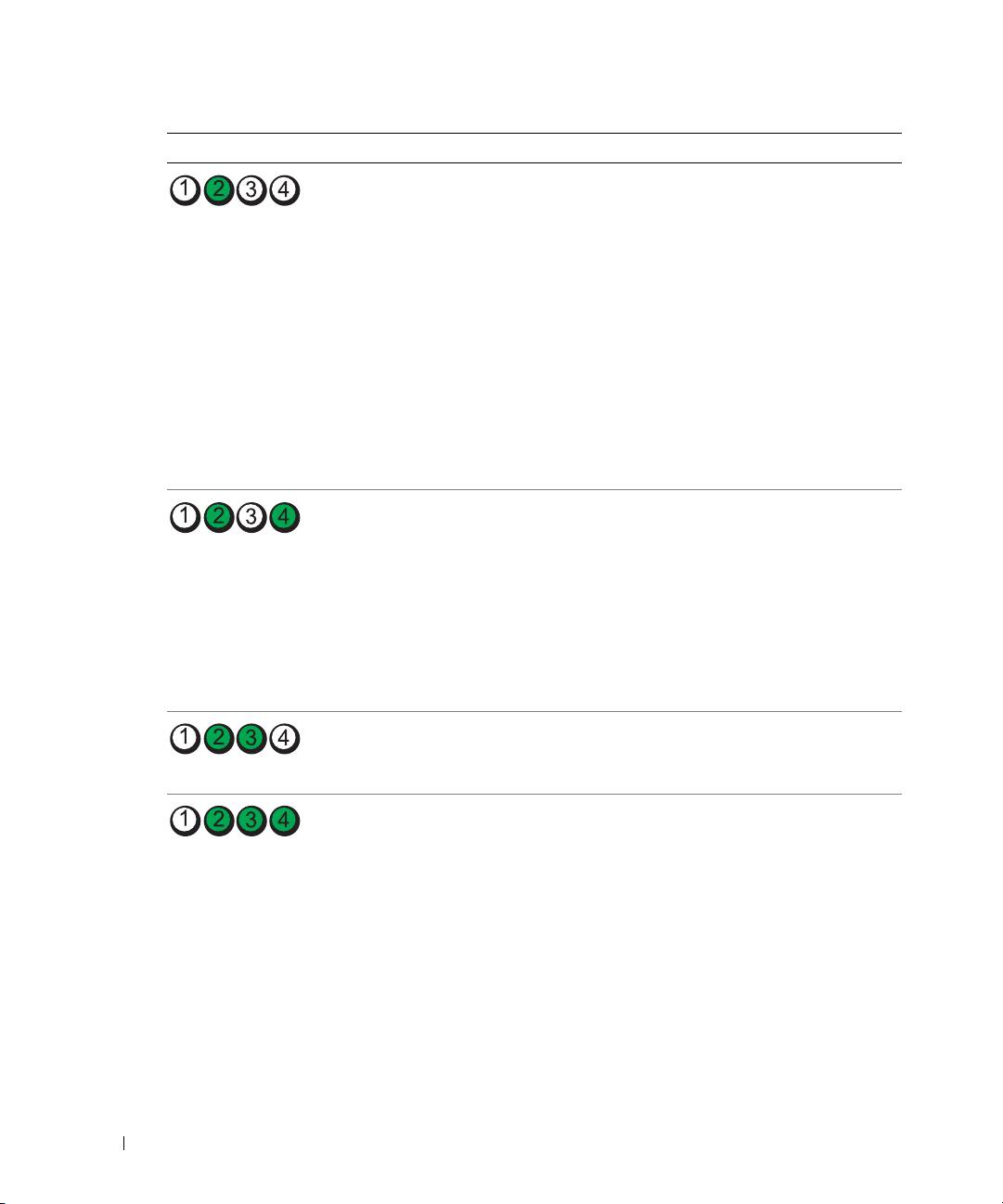

Ljusmönster Problembeskrivning Lösningsförslag

Eventuellt har ett

1

Kontrollera om det finns en konflikt genom att

expansionskortfel uppstått.

ta ut ett kort (inte grafikkortet) och sedan

starta om datorn. Mer information om hur du

tar ut ett kort finns i

användarhandboken

.

2

Om problemet kvarstår installerar du om det

kort du tog bort, tar ut ett annat kort och

startar om datorn.

3

Upprepa proceduren för samtliga kort. Om

datorn fungerar normalt måste du undersöka

om det föreligger resurskonflikter för det kort

du tog ut sist (se ”Lösa kompatibilitetsproblem

www.dell.com | support.dell.com

med program och maskinvara” på sidan 312).

4

Om problemet kvarstår kontaktar du Dell. I

användarhandboken

finns information om hur

du kontaktar Dell.

Eventuellt har ett grafikkortfel har

• Om det sitter ett grafikkort i datorn tar du ut

uppstått.

det, sätter tillbaka det och startar sedan om

datorn.

• Om problemet kvarstår installerar du ett

grafikkort som du vet fungerar och startar om

datorn.

• Kontakta Dell om problemet kvarstår eller om

grafikkortet sitter direkt på moderkortet.

Anvisningar om hur du kontaktar Dell finns i

användarhandboken.

Eventuellt har ett diskettenhet-

Ta ur och sätt tillbaka alla el- och datakablar.

eller hårddiskfel uppstått.

Gör om testet genom att starta om datorn.

Eventuellt har ett USB-fel

Installera om alla USB-enheter, kontrollera

uppstått.

elkablarna och starta om datorn.

320 Snabbreferensguide
