Wissenswertes zum System
Zugriff auf Systemfunktionen beim Start
Mit den folgenden Tastenkombinationen erhalten Sie beim Hochfahren
Zugriff auf Systemfunktionen.
Tasten-
Beschreibung
kombination
<F2> Aufruf des System-Setup-Programms. Siehe „Verwenden des System-
Setup-Programms und des UEFI-Boot-Managers“ auf Seite 69.
<F10> Aufruf von System Services und damit des Unified Server
Configurators. Mit dem Unified Server Configurator haben Sie
Zugriff auf Dienstprogramme wie die integrierte Systemdiagnose.
Weitere Informationen finden Sie in der Dokumentation zum
Unified Server Configurator.
<F11> Aufruf des BIOS Boot Managers oder des UEFI Boot Managers, je
nach Startkonfiguration des Systems. Siehe „Verwenden des System-
Setup-Programms und des UEFI-Boot-Managers“ auf Seite 69.
<F12> Startet den PXE-Bootvorgang.
<Strg><E> Aufruf des Baseboard Management Controller (BMC)- oder des
iDRAC-Konfigurationsprogramms, mit dem Sie Zugriff auf das
Systemereignisprotokoll (SEL) haben und den Fernzugriff auf das
System konfigurieren können. Weitere Informationen finden Sie in
der Benutzerdokumentation zum BMC oder iDRAC.
<Strg><C> Aufruf des SAS-Konfigurationsprogramms. Weitere Informationen
finden Sie in der Dokumentation zum SAS-Adapter.
<Strg><R> Ruft das RAID-Konfigurationsprogramm auf. Weitere Informationen
finden Sie in der Dokumentation zur SAS-RAID-Karte.
<Strg><S> Ruft das Programm zur Konfiguration der NIC-Einstellungen für den
PXE-Start auf. Weitere Informationen finden Sie in der
Dokumentation zum integrierten NIC.
Wissenswertes zum System 9
book.book Page 10 Thursday, September 10, 2009 9:59 AM
Merkmale und Anzeigen auf der Vorderseite

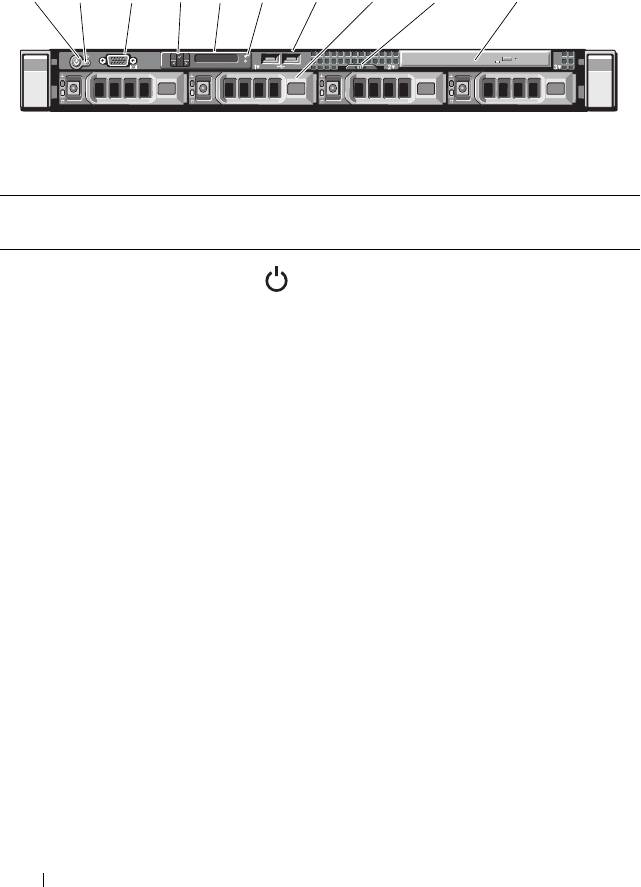

Abbildung 1-1. Merkmale und Anzeigen auf der Vorderseite
1 2
34
5
6
7
8
9
10
Bauteil Anzeige, Taste oder
Symbol Beschreibung
Anschluss
1 Betriebsanzeige,
Die Betriebsanzeige leuchtet, wenn das
Netzschalter
System eingeschaltet ist.
Über den Netzschalter wird die
Gleichstromversorgung des Systems
gesteuert. Bei installierter optionaler
Frontverkleidung ist der Netzschalter
nicht zugänglich.
ANMERKUNG:
Beim Einschalten des
Systems kann es je nach Größe des
installierten Speichers zwischen wenigen
Sekunden und bis zu 2 Minuten dauern, bis
auf dem Bildschirm etwas angezeigt wird.
ANMERKUNG: Bei ACPI-konformen
Betriebssystemen erfolgt beim Betätigen
des Netzschalters zunächst ein
ordnungsgemäßes Herunterfahren, bevor
die Stromversorgung ausgeschaltet wird.
ANMERKUNG: Um ein sofortiges
Ausschalten zu erzwingen, drücken und
halten Sie den Netzschalter fünf
Sekunden lang.
10 Wissenswertes zum System
book.book Page 11 Thursday, September 10, 2009 9:59 AM
Bauteil Anzeige, Taste oder
Symbol Beschreibung
Anschluss
2 NMI-Taste Dient dazu, Softwareprobleme und
Fehler von Gerätetreibern zu beheben,
wenn bestimmte Betriebssysteme
verwendet werden. Sie können diese
Taste mit einer aufgebogenen
Büroklammer betätigen.
Diese Taste sollte nur auf Anweisung
eines zugelassenen Support-Mitarbeiters
oder entsprechend der Dokumentation
des Betriebssystems verwendet werden.
3 Monitoranschluss Zum Anschließen eines Bildschirms an
das System.
4 LCD-Menütasten
Zur Steuerung des LCD-
Bedienfeldmenüs.
Wissenswertes zum System 11
book.book Page 12 Thursday, September 10, 2009 9:59 AM
Bauteil Anzeige, Taste oder
Symbol Beschreibung
Anschluss
5 LED- oder LCD-
ANMERKUNG:
Je nach Konfiguration ist
Display
das System entweder mit LED-
Diagnoseanzeigen oder einem LCD-Display
ausgestattet.
LED-Display: Die vier Diagnoseanzeigen
dienen der Anzeige von Fehlercodes
während des Systemstarts. Siehe
„Diagnoseanzeigen (optional)“ auf
Seite 23.
LCD-Display: Zur Anzeige von
Systemkennung, Statusinformationen
und Systemfehlermeldungen.
Das LCD-Display leuchtet während des
normalen Systembetriebs. Sowohl die
Systemverwaltungssoftware als auch die
Identifikationstasten auf der Vorder- und
Rückseite des Systems können bewirken,
dass das LCD-Display blau blinkt, um ein
bestimmtes System zu identifizieren.
Das LCD-Display leuchtet gelb, wenn
das System überprüft werden muss.
Gleichzeitig wird ein entsprechender
Fehlercode mit Beschreibung angezeigt.
ANMERKUNG:
Wenn das System an die
Netzstromversorgung angeschlossen ist
und ein Fehler festgestellt wurde, blinkt das
LCD-Display gelb, unabhängig davon, ob
das System eingeschaltet ist oder nicht.
6 System-
Die Identifikationstasten auf der Vorder-
identifikationstaste
und Rückseite dienen dazu, ein
bestimmtes System innerhalb eines
Racks zu lokalisieren. Wird eine dieser
Tasten gedrückt, blinken das LCD-
Display auf der Vorderseite und die
blaue Systemstatusanzeige auf der
Rückseite, bis eine der Tasten erneut
gedrückt wird.
12 Wissenswertes zum System
book.book Page 13 Thursday, September 10, 2009 9:59 AM
Bauteil Anzeige, Taste oder
Symbol Beschreibung
Anschluss
7 USB-Anschlüsse (2) Zum Anschließen von USB-Geräten am
System. Die Schnittstellen sind USB-
2.0-konform.
8 Festplatten (4) Bis zu vier 2,5-Zoll-Festplatten in 3,5-
Zoll-Hot-Swap-Trägern oder bis zu vier
verkabelte/hot-swap-fähige 3,5-Zoll-
Festplatten.
9System-
Ein herausziehbares Feld für
identifikationsfeld
Systeminformationen wie Express-
Servicenummer, MAC-Adresse des
integrierten NICs und MAC-Adresse der
iDRAC6-Enterprise-Karte.
10 Optisches Laufwerk
Ein optionales SATA-DVD-ROM-
(optional)
Laufwerk oder DVD+/-RW-Laufwerk in
Flachbauweise.
ANMERKUNG: DVD-Geräte sind reine
Datenlaufwerke.
Funktionen des LCD-Displays (optional)
Auf dem LCD-Display werden Systeminformationen sowie Status- und
Fehlermeldungen angezeigt, die darüber informieren, ob das System
ordnungsgemäß funktioniert oder überprüft werden muss. Nähere
Informationen über bestimmte Statuscodes finden Sie unter „LCD-
Statusmeldungen (optional)“ auf Seite 25.
Die LCD-Hintergrundbeleuchtung leuchtet im normalen Betriebszustand
blau und im Fehlerfall gelb. Wenn sich das System im Standbyzustand
befinden, schaltet sich die LCD-Hintergrundbeleuchtung nach fünf Minuten
Inaktivität aus und lässt sich durch Drücken der Auswahltaste am LCD-
Bedienfeld wiedereinschalten. Die LCD-Hintergrundbeleuchtung bleibt aus,
wenn die LCD-Meldungen über das BMC- oder iDRAC-Dienstprogramm,
das LCD-Bedienfeld oder anderweitig deaktiviert wurden.
Wissenswertes zum System 13
book.book Page 14 Thursday, September 10, 2009 9:59 AM

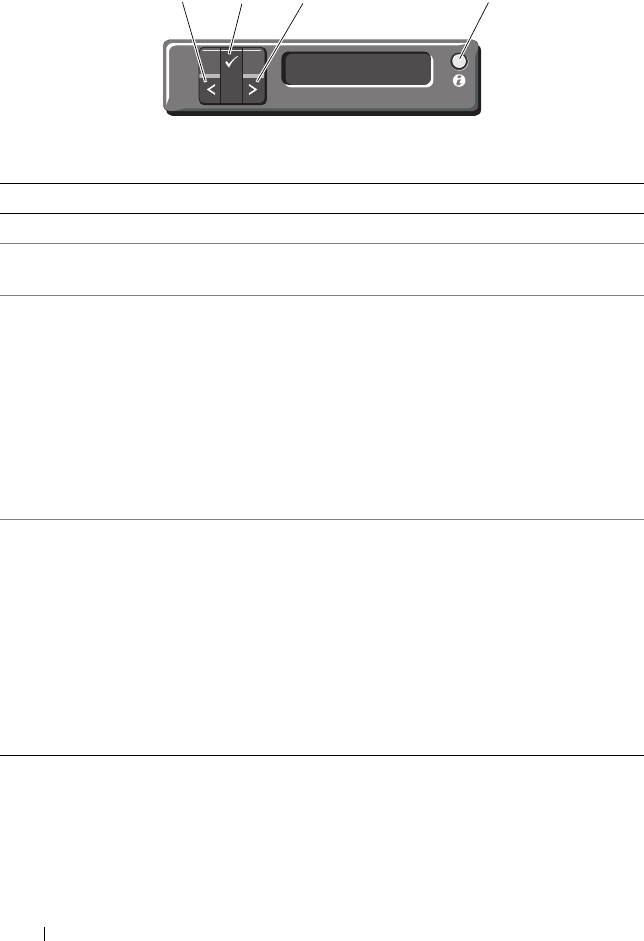

Abbildung 1-2. Merkmale des LCD-Bedienfelds
1
2
3
4
Bauteil Tasten Beschreibung
1 Links Bewegt den Cursor schrittweise zurück.
2 Auswahl Wählt den vom Cursor markierten
Menüeintrag aus.
3 Rechts Bewegt den Cursor schrittweise vor.
Beim Durchlaufen einer Meldung:
• Einmal drücken, um die Laufgeschwindigkeit
zu erhöhen.
• Erneut drücken zum Anhalten.
• Noch einmal drücken, um zur Standard-
Laufgeschwindigkeit zurückzukehren.
• Erneutes Drücken wiederholt den Zyklus.
4 System-ID Schaltet den Systemidentifikationsmodus ein
und aus. (LCD-Display blinkt blau) nach
„system ID mode on“.
Schnell drücken, um den
Systemidentifikationsmodus ein- und
auszuschalten. Wenn das System beim POST
nicht mehr reagiert, drücken und halten Sie die
Systemidentifikationstaste länger als fünf
Sekunden, um den BIOS Progress-Modus zu
aktivieren.
14 Wissenswertes zum System
book.book Page 15 Thursday, September 10, 2009 9:59 AM
Home-Bildschirm
Auf dem Home-Bildschirm werden vom Benutzer konfigurierbare
Informationen über das System angezeigt. Dieser Bildschirm wird beim
normalen Systembetrieb angezeigt, wenn keine Status- oder
Fehlermeldungen anstehen. Wenn sich das System im Standby-Modus
befindet, erlischt die LCD-Hintergrundbeleuchtung nach fünf Minuten
Inaktivität, wenn keine Fehlermeldungen anstehen. Um den Home-
Bildschirm anzuzeigen, drücken Sie eine der drei Steuertasten (Auswahl,
Links oder Rechts).
Um den Home-Bildschirm von einem anderen Menü aus aufzurufen, wählen
Sie den Pfeil nach oben , bis das Home-Symbol angezeigt wird, und
wählen Sie dann das Home-Symbol aus.
Menü Setup
Option Beschreibung
BMC oder DRAC
Wählen Sie DHCP oder Static IP, um den
Netzwerkmodus zu konfigurieren. Wenn Static IP
ANMERKUNG: Wenn im
ausgewählt ist, sind die verfügbaren Felder IP, Subnet
System eine iDRAC6
(Sub) und Gateway (Gtw). Wählen Sie Setup DNS, um
Express-Karte installiert ist,
DNS zu aktivieren und Domänenadressen anzuzeigen.
wird die BMC-Option vom
Zwei separate DNS-Einträge sind verfügbar.
DRAC ersetzt.
Set error Wählen Sie SEL, um LCD-Fehlermeldungen in einem
Format entsprechend der IPMI-Beschreibung im SEL-
Protokoll anzuzeigen. Dies kann hilfreich dabei sein,
eine LCD-Meldung mit einem SEL-Eintrag
abzugleichen.
Wählen Sie Simple, um LCD-Fehlermeldungen als
vereinfachte benutzerfreundliche Beschreibung
anzuzeigen. Eine Liste der Meldungen in diesem
Format finden Sie unter „LCD-Statusmeldungen
(optional)“ auf Seite 25.
Set home Wählen Sie die Standardinformation zur Anzeige auf
dem LCD-Home-Bildschirm. Unter „Menü View“ auf
Seite 16 erfahren Sie, welche Optionen und Elemente
standardmäßig im Home-Bildschirm angezeigt werden
können.
Wissenswertes zum System 15
book.book Page 16 Thursday, September 10, 2009 9:59 AM
Menü View
Option Beschreibung
BMC IP oder DRAC IP
Anzeige der IPv4- oder IPv6-Adressen für den optionalen
iDRAC6. Die Optionen sind DNS (Primary und
ANMERKUNG: Wenn im
Secondary), Gateway, IP und Subnet (kein Subnet bei
System eine iDRAC6
IPv6).
Express-Karte installiert ist,
wird die BMC IP-Option
ANMERKUNG: BMC IP unterstützt nur IPv4-Adressen.
durch DRAC IP ersetzt.
MAC Anzeige der MAC-Adressen für DRAC, iSCSIn oder
NETn.
ANMERKUNG: Wenn keine iDRAC6-Express-Karte im
System installiert ist, werden in der MAC-Option die MAC-
Adressen für BMC, iSCSIn oder NETn angezeigt.
Name Anzeige des Namens für Host, Model oder User String
für das System.
Number Anzeige der Asset tag (Systemkennnummer) oder der
Service tag (Service-Kennnummer) des Systems.
Power Anzeige der Leistungsabgabe des Systems in BTU/h
oder Watt. Das Anzeigeformat lässt sich im Untermenü
„Set home“ des Menüs Setup konfigurieren (siehe
„Menü Setup“ auf Seite 15).
Temperatur Anzeige der Temperatur des Systems in Celsius oder
Fahrenheit. Das Anzeigeformat lässt sich im Untermenü
„Set home“ des Menüs Setup konfigurieren (siehe
„Menü Setup“ auf Seite 15).
16 Wissenswertes zum System
book.book Page 17 Thursday, September 10, 2009 9:59 AM
Festplatten-Statusanzeigen

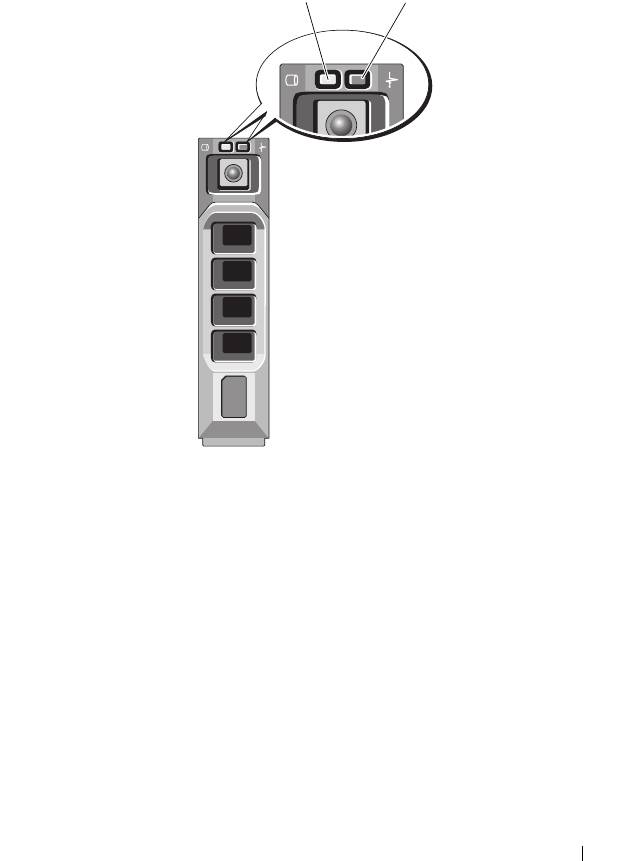

Abbildung 1-3. Festplattenanzeigen
1 2
1 Laufwerkaktivitätsanzeige
2 Laufwerkstatusanzeige
(grün)
(grün und gelb)
Wissenswertes zum System 17
book.book Page 18 Thursday, September 10, 2009 9:59 AM
Laufwerkstatusanzeigemuster (nur RAID) Zustand
Blinkt grün, zweimal pro Sekunde Laufwerk identifizieren/zum Entfernen
vorbereiten
Aus Laufwerk bereit zum Ein- oder Ausbauen
ANMERKUNG:
Die Laufwerkstatusanzeige
bleibt ausgeschaltet, bis alle Festplatten
nach dem Einschalten des Systems
initialisiert sind. Während dieser Zeit sind die
Laufwerke nicht bereit zum Einsetzen oder
Entfernen.
Blinkt grün, gelb und erlischt Fehlerankündigung beim Laufwerk
Blinkt gelb, viermal pro Sekunde Laufwerk ausgefallen
Blinkt langsam grün Laufwerk wird neu aufgebaut
Stetig grün leuchtend Laufwerk online
Blinkt drei Sekunden grün, drei Sekunden
Wiederaufbau abgebrochen
gelb und ist sechs Sekunden aus.
Anzeigen und Merkmale auf der Rückseite
Abbildung 1-4 zeigt die Bedienelemente, Anzeigen und Anschlüsse auf der
Systemrückseite.

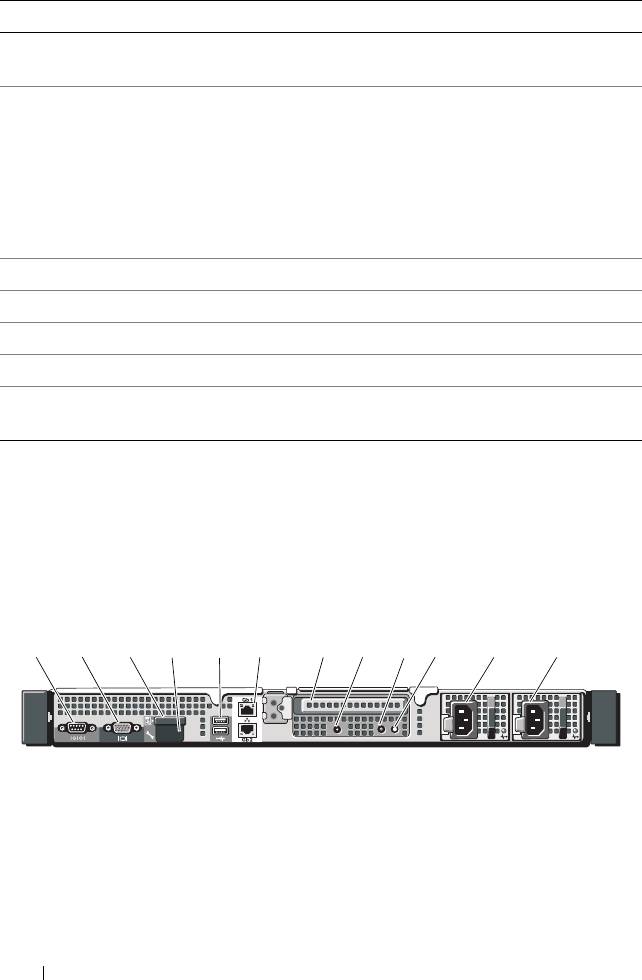

Abbildung 1-4. Anzeigen und Merkmale auf der Rückseite
1
2
3
46
5
7
8
9
10
11
12
18 Wissenswertes zum System
book.book Page 19 Thursday, September 10, 2009 9:59 AM
Bauteil Anzeige, Taste oder
Symbol Beschreibung
Anschluss
1 Serieller Anschluss Zum Anschließen eines seriellen Geräts
am System.
2 Bildschirmanschluss Zum Anschließen eines VGA-
Bildschirms am System.
3VFlash-
Zum Anschluss einer externen SD-
Mediensteckplatz
Speicherkarte für die optionale
(optional)
iDRAC6-Enterprise-Karte.
4 iDRAC6-Enterprise-
Eigener Management-Port für die
Port (optional)
optionale iDRAC6-Enterprise-Karte.
5 USB-Anschlüsse (2) Zum Anschließen von USB-Geräten
am System. Die Schnittstellen sind
USB-2.0-konform.
6
Ethernet-Anschlüsse (2) Integrierte 10/100/1000 NIC-Anschlüsse.
7 PCIe-Steckplatz 1 PCI Express-Erweiterungssteckplatz
(2. Generation) mit x16-Bandbreite
(volle Bauhöhe, halbe Baulänge)
8 Anschluss Active ID
Zum Anschließen eines
CMA
Systemanzeigeverlängerungskabels, das
bei einem Kabelführungsarm
verwendet wird.
9 Systemstatusanzeige Leuchtet blau beim normalen
Systembetrieb.
Sowohl die Systemverwaltungssoftware
als auch die Identifikationstasten auf
der Vorder- und Rückseite des Systems
können bewirken, dass die Anzeige blau
blinkt, um ein bestimmtes System zu
identifizieren.
Leuchtet gelb, wenn das System wegen
eines Problems überprüft werden muss.
Wissenswertes zum System 19
book.book Page 20 Thursday, September 10, 2009 9:59 AM
Bauteil Anzeige, Taste oder
Symbol Beschreibung
Anschluss
10 System-
Schaltet den System-
identifikationstaste
identifikationsmodus ein und aus.
Die Identifikationstasten auf der
Vorder- und Rückseite dienen dazu, ein
bestimmtes System innerhalb eines
Racks zu lokalisieren. Wird eine dieser
Tasten gedrückt, leuchten das LCD-
Display auf der Vorderseite und die
blaue Systemstatusanzeige auf der
Gehäuserückseite, bis eine der Tasten
erneut gedrückt wird.
11 Netzteil 1 (PS1) 500-W-Netzteil (redundant).
12 Netzteil 2 (PS2) 500-W-Netzteil (redundant) oder
480-W-Netzteil (nicht-redundant).
Richtlinien für das Anschließen von optionalen
externen Geräten
• Schalten Sie die Stromversorgung des Systems und der externen Geräte
aus, bevor Sie ein neues externes Gerät anschließen. Schalten Sie zuerst
alle externen Geräte ein, bevor Sie das System einschalten (es sei denn, die
Gerätedokumentation gibt etwas anderes an).
• Stellen Sie sicher, dass ein geeigneter Treiber für das angeschlossene Gerät
auf dem System installiert wurde.
• Aktivieren Sie gegebenenfalls Schnittstellen im System-Setup-Programm.
Siehe „Verwenden des System-Setup-Programms und des UEFI-Boot-
Managers“ auf Seite 69.
20 Wissenswertes zum System
