Dell PowerVault NX200

Systems

Getting Started

With Your System

Začínáme se systémem

Guide de mise en route du système

Handbuch zum Einstieg in das System

Τα πρώτα βήματα με το σύστημά σας

Rozpoczęcie pracy z systemem

Приступая к работе с системой

Procedimientos iniciales con el sistema

Sistem Başlangıç Kılavuzu

Dell PowerVault NX200

Systems

Getting Started

With Your System

Regulatory Model E09S

Regulatory Type E09S001

Notes, Cautions, and Warnings

NOTE:

A NOTE indicates important information that helps you make better use of

your computer.

CAUTION:

A CAUTION indicates potential damage to hardware or loss of data if

instructions are not followed.

WARNING:

A WARNING indicates a potential for property damage, personal

injury, or death.

____________________

Information in this publication is subject to change without notice.

© 2010 Dell Inc. All rights reserved.

Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc.

is strictly forbidden.

Trademarks used in this text: Dell™, the DELL logo, and PowerVault™ are trademarks of Dell Inc.

®

®

Intel

and Celeron

are registered trademarks of Intel Corporation in the U. S. and other countries.

®

®

Microsoft

and Windows

are either trademarks or registered trademarks of Microsoft Corporation

in the United States and/or other countries.

Other trademarks and trade names may be used in this document to refer to either the entities claiming

the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and

trade names other than its own.

Regulatory Model E09S

Regulatory Type E09S001

July 2010 P/N FVJPH Rev. A00

Installation and Configuration

WARNING:

Before performing the following procedure, review the safety

instructions that came with the system.

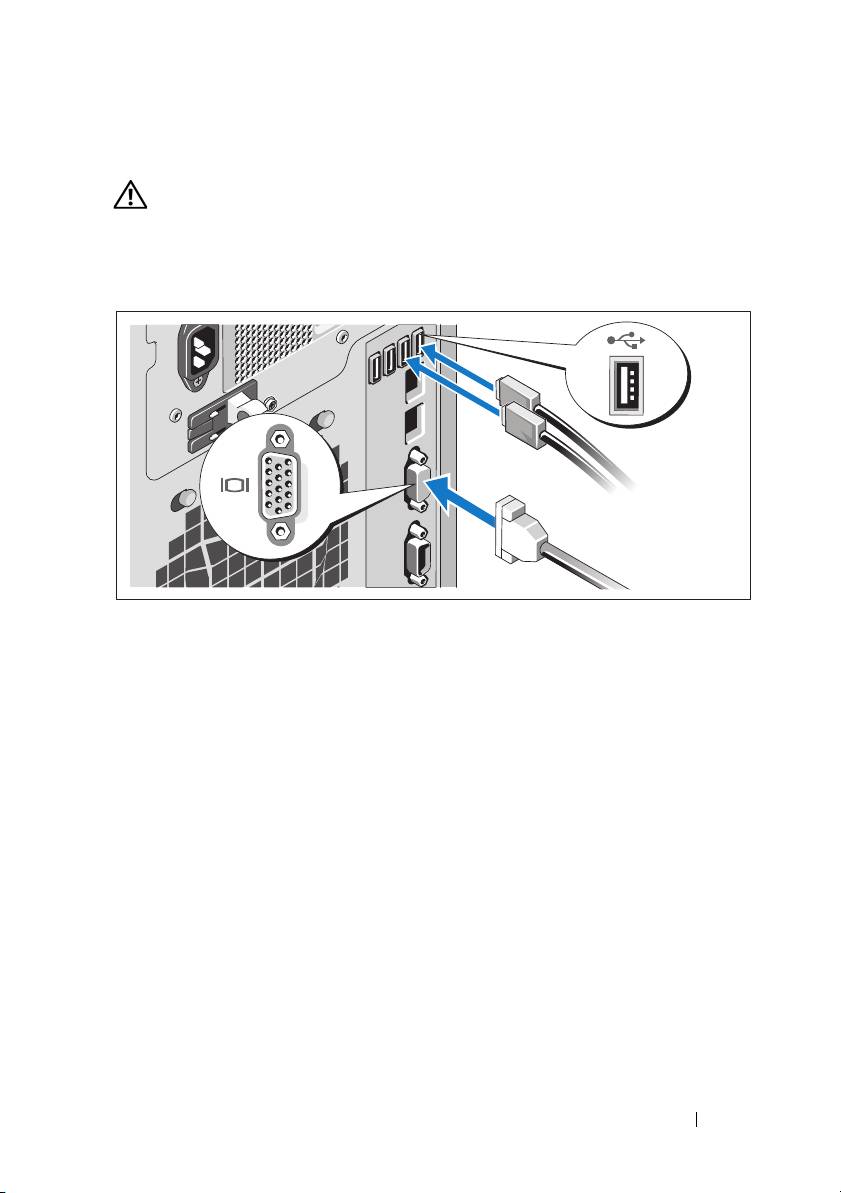

Optional—Connecting the Keyboard, Mouse, and Monitor

Connect the keyboard, mouse, and monitor (optional).

The connectors on the back of your system have icons indicating which cable

to plug into each connector. Ensure to tighten the screws (if any) on the

monitor's cable connector.

Getting Started With Your System

3

Connecting the Power Cable

Connect the system’s power cable to the system and, if a monitor is used,

connect the monitor’s power cable to the monitor.

Securing the Power Cable

Bend the system power cable into a loop as shown in the illustration and

secure the cable with the provided strap.

Plug the other end of the power cable into a grounded electrical outlet or a

separate power source such as an uninterrupted power supply (UPS) or a

power distribution unit (PDU).

4

Getting Started With Your System

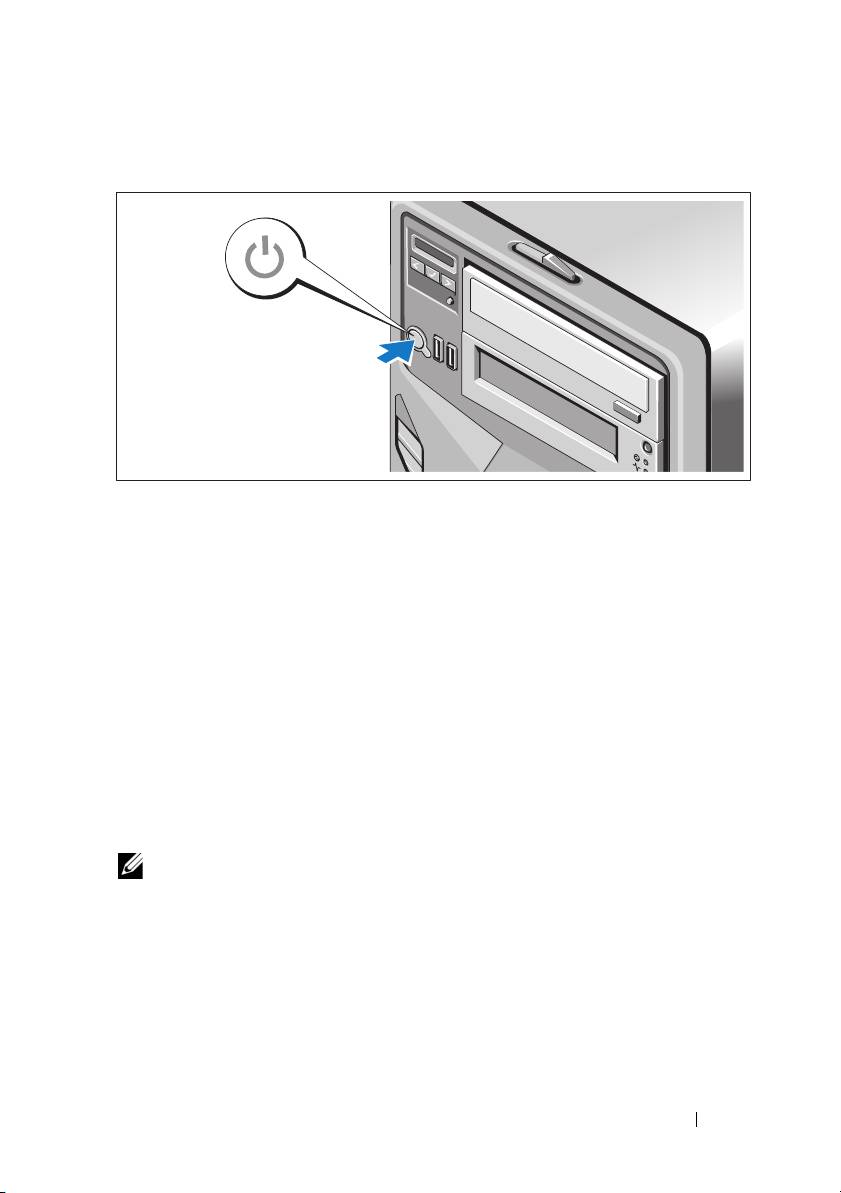

Turning On the System

Press the power button on the system and the optional monitor, if used.

The power indicators should light.

Complete the Operating System Setup

If you purchased a preinstalled operating system, see the operating system

documentation that ships with your system. To install an operating system for

the first time, see the installation and configuration documentation for your

operating system. Ensure that the operating system is installed before

installing hardware or software not purchased with the system.

Supported Operating System

Microsoft

Windows

Storage Server 2008 Basic (x64) Edition

NOTE:

For the latest information on supported operating systems,

see support.dell.com.

Getting Started With Your System

5

Other Information You May Need

WARNING:

See the safety and regulatory information that shipped with

your system. Warranty information may be included within this document or

as a separate document.

•The

Hardware Owner’s Manual

provides information about system

features and describes how to troubleshoot the system and install or

replace system components. This document is available at

support.dell.com/manuals

.

• Any media that ships with your system that provides documentation and

tools for configuring and managing your system, including those

pertaining to the operating system, system management software, system

updates, and system components that you purchased with your system.

NOTE:

Always check for updates on support.dell.com and read the updates

first because they often supersede information in other documents.

Obtaining Technical Assistance

If you do not understand a procedure in this document or if the system does

not perform as expected, see your Hardware Owner’s Manual. Dell offers

comprehensive hardware training and certification. See dell.com/training for

more information. This service may not be offered in all locations.

NOM Information (Mexico Only)

The following information is provided on the device described in this

document in compliance with the requirements of the official Mexican

standards (NOM):

Importer:

Model number: E09S

Supply voltage: 100–240 VAC

Frequency: 50/60 Hz

Current consumption: 5.8–2.9 A

6

Getting Started With Your System

Technical Specifications

Processor

Processor type One Intel

Celeron

G1101

Expansion Bus

Bus type PCI Express Generation 2

Expansion slots Slot1: PCIe x8 (x8 routing) half-length

Slot2: PCIe x16 (x8 routing) full-length

Slot3: PCIe x8 (x4 routing) half-length

Slot4: PCIe x1 (x1 routing) half-length

Slot5: PCIe x1 (x1 routing) half-length

Memory

Architecture 1333 MHz DDR3 unbuffered Error

Correcting Code (ECC) DIMMs.

Memory module sockets Six 240-pin

Memory module capacities 1 GB, 2 GB, or 4 GB

Minimum RAM 2 GB

Maximum RAM 16 GB

Drives

Hard drives Four 3.5 inch hot-swap SATA internal drives

Optical drive Internal SATA DVD-ROM or DVD+/-RW

NOTE:

DVD devices are data only.

Getting Started With Your System

7

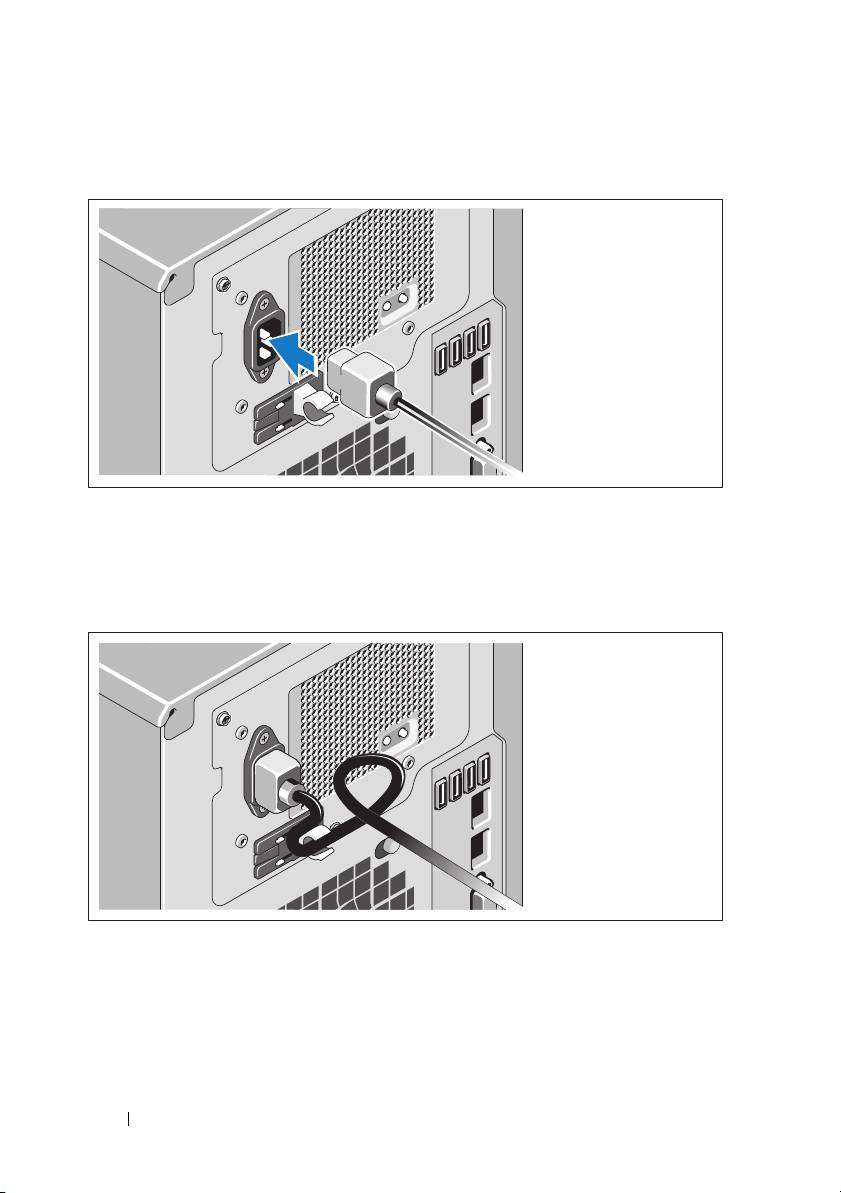

Připojení napájecího kabelu

Připojte napájecí kabel k systému, a pokud používáte monitor, připojte

napájecí kabel také k monitoru.

Zajištění napájecího kabelu

Ohněte napájecí kabel do smyčky, jak je znázorněno na obrázku, a zajistěte jej

dodanou páskou.

Poté zasuňte druhý konec napájecího kabelu do uzemněné elektrické zásuvky

nebo jej připojte k samostatnému zdroji napájení, například ke zdroji

nepřerušitelného napájení (UPS) nebo jednotce rozvaděče (PDU).

14

Začínáme se systémem

Zapnutí systému

Stiskněte vypínač na systému a na volitelném monitoru (pokud je používán).

Indikátory napájení by se měly rozsvítit.

Dokončení nastavení operačního systému

Pokud jste zakoupili předinstalovaný operační systém, prostudujte

dokumentaci k operačnímu systému dodanou se systémem. Chcete-li provést

první instalaci operačního systému, postupujte podle dokumentace k instalaci

a konfiguraci operačního systému. Než začnete s instalací hardwaru či

softwaru, který nebyl zakoupen společně se systémem, ujistěte se, že je

nainstalován operační systém.

Podporovaný operační systém

Microsoft

Windows

Storage Server 2008 Basic (x64) Edition.

POZNÁMKA:

Nejnovější informace o podporovaných operačních systémech naleznete

na webu

support.dell.com

.

Začínáme se systémem

15

Další užitečné informace

VAROVÁNÍ:

Prostudujte si informace o bezpečnosti a předpisech, které byly

dodány se systémem. Informace o záruce jsou součástí tohoto dokumentu nebo

jsou přiloženy samostatně.

•

Příručka majitele hardwaru

obsahuje informace o funkcích systému a

popisuje řešení problémů se systémem a instalaci nebo výměnu

komponent. Tento dokument je k dispozici online na adrese

support.dell.com/manuals

.

•

Média dodaná se systémem obsahují dokumentaci a nástroje pro

konfiguraci a správu systému. Mohou být dodána například média týkající

se operačního systému, softwaru pro správu systému, aktualizací systému a

komponent zakoupených se systémem.

POZNÁMKA:

Vždy nejprve zkontrolujte a pročtěte aktualizace uvedené na adrese

support.dell.com

, protože tyto aktualizace často nahrazují informace v ostatních

dokumentech.

Odborná pomoc

Nerozumíte-li některému z postupů popsaných v této příručce nebo

nepracuje-li systém podle očekávání, nahlédněte do Příručky majitele

hardwaru. Společnost Dell nabízí v souvislosti s hardwarem kompletní školení

a certifikaci. Další informace naleznete na webových stránkách

www.dell.com/training. Tato služba nemusí být nabízena ve všech regionech.

Informace NOM (jen pro Mexiko)

K zařízení popsanému v tomto dokumentu se vztahují v souladu s požadavky

oficiálních mexických norem NOM následující informace:

Dovozce: Dell Inc. de México, S.A. de C.V.

Paseo de la Reforma 2620 - 11° Piso

Col. Lomas Altas

11950 México, D.F.

Číslo modelu: E09S

Napájecí napětí: 100–240 V stř.

Frekvence: 50/60 Hz

Spotřeba proudu: 5,8–2,9 A

16

Začínáme se systémem

Technické specifikace

Procesor

Typ procesoru Jeden Intel

Celeron

G1101

Rozšiřovací sběrnice

Typ sběrnice PCI Express 2. generace

Rozšiřovací sloty

Slot 1: PCIe x8 (směrování x8) poloviční délky

Slot 2: PCIe x16 (směrování x8) plné délky

Slot 3: PCIe x8 (směrování x4) poloviční délky

Slot 4: PCIe x1 (směrování x1) poloviční délky

Slot 5: PCIe x1 (směrování x1) poloviční délky

Pamět’

Architektura Moduly DIMM s taktovací frekvencí

1333 MHz, typ DDR3, bez vyrovnávací

paměti, s ochranou ECC.

Sloty pro pamět’ové moduly Šest 240kolíkových

Kapacity pamět’ových modulů 1 GB, 2 GB nebo 4 GB

Minimum paměti RAM 2 GB

Maximum paměti RAM 16 GB

Jednotky

Pevné disky Čtyři 3,5palcové interní jednotky

SATA vyměnitelné za provozu

Optická jednotka Volitelná interní jednotka SATA DVD-ROM

nebo DVD+/-RW

POZNÁMKA:

Zařízení DVD jsou určena pouze

pro data.

Začínáme se systémem

17

Konektory

Vzadu

Sít’ové

Dva konektory RJ-45 (pro integrované sít’ové

karty 1 Gb/s)

Sériový

9kolíkový, DTE, kompatibilní s normou

16550

USB

Čtyři 4kolíkové, USB 2.0

Video

15kolíkový VGA

Vpředu

USB

Dva 4kolíkové, USB 2.0

Interní

USB

Dva 4kolíkové, USB 2.0

Video

Typ grafiky Matrox G200, integrovaná v iDRAC

Grafická pamět’ 8 MB

Napájení

Napájecí zdroj (střídavý proud)

Výkon

375 W

Napětí

100–240 V stř., 50/60 Hz, 5,8–2,9 A

Odvod tepla

Maximálně 1683 BTU/hod

Maximální nárazový proud

V typických podmínkách napájení a v celém

provozním rozsahu systému může nárazový

proud dosáhnout 35 A po dobu 10 ms nebo

méně.

Baterie

Systémová baterie

Lithium-iontová knoflíková baterie

CR 2032 3,0 V
