3

Fr

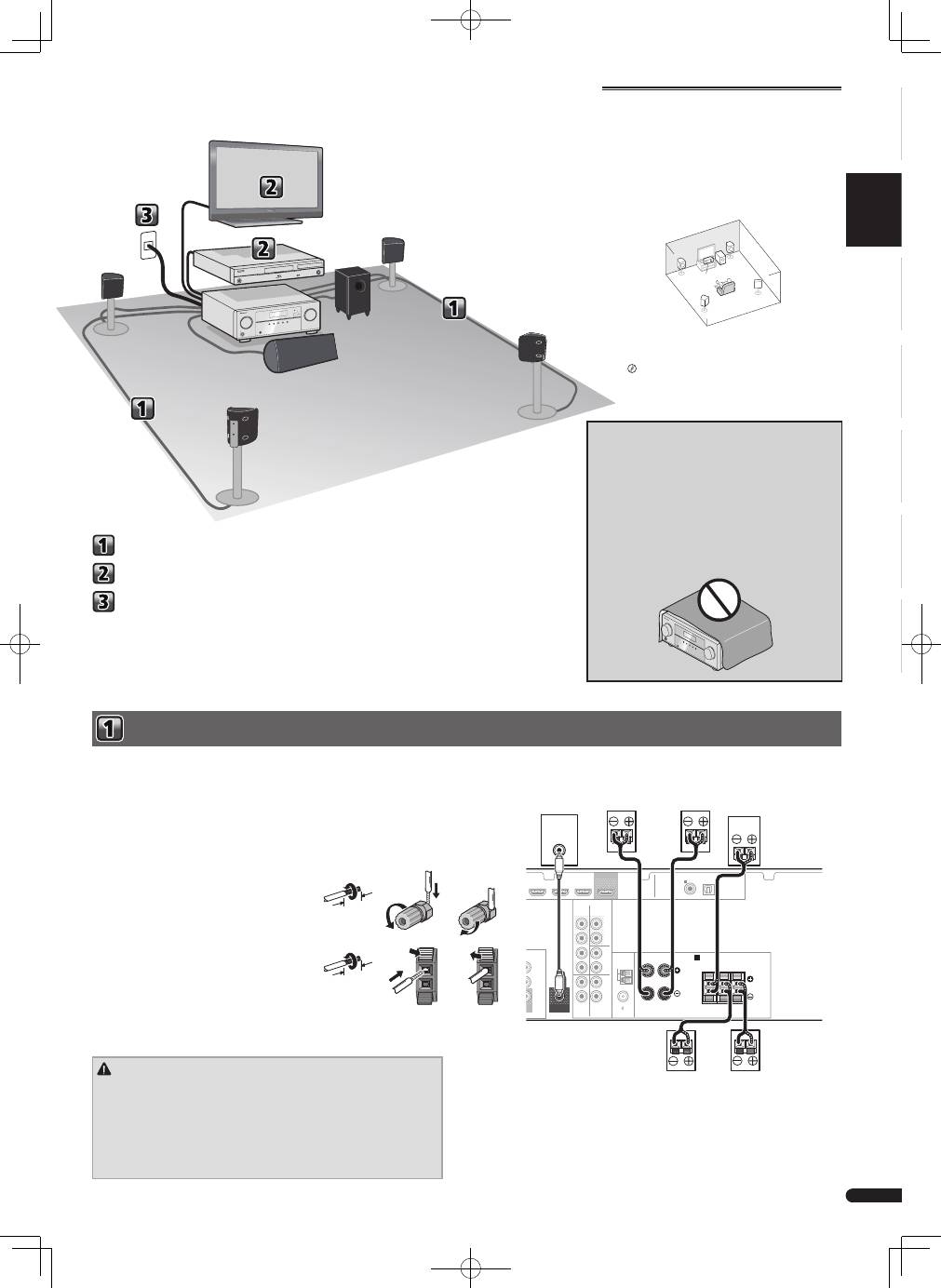

 Raccordement des enceintes

 Raccordement des enceintes

 Raccordement d’un téléviseur et de périphériques de lecture

 Branchement du récepteur

 ATTENTION

• Les bornes des haut-parleurs sont sous une tension DANGEREUSE.

Pour éviter tout risque de décharge électrique lors du branchement et

du débranchement des câbles de haut-parleur, débranchez le cordon

d’alimentation avant de toucher des parties non isolées.

• Assurez-vous que tous les brins de fil dénudés du câble d’enceinte sont

torsadés ensemble et insérés complètement dans la borne de l’enceinte. Si

une partie du fil d’enceinte exposé entre en contact avec le panneau arrière,

l’alimentation peut être coupée par mesure de sécurité.

Vérifiez que l’enceinte droite est raccordée à la borne droite (R) et que l’enceinte gauche est raccordée à la borne gauche (L). Assurez-vous également que les bornes positive

et négative (+/–) du récepteur sont reliées aux bornes positive et négative des enceintes.

Vous pouvez utiliser des enceintes ayant une impédance nominal comprise entre 6

Ω

 et 16

Ω

.

Assurez-vous que tous les branchements ont été effectués correctement avant de raccorder cet

appareil au secteur.

Branchement des fils nus

Bornes des enceintes avant:

1

Torsadez ensemble les brins de fil

dénudés.

2

Libérez la borne de l’enceinte et insérez-y

le fil.

3

Refermez la borne.

Bornes de l’enceinte centrale et des enceintes

surround:

1

Torsadez ensemble les brins de fil

dénudés.

2

Poussez sur les languettes pour les ouvrir

et insérez le fil dénudé.

3

Relâchez les languettes.

Installation des enceintes

Le récepteur fonctionnera avec seulement deux

enceintes stéréo (les enceintes avant sur le schéma),

mais il est recommandé d’en utiliser au moins trois

; une configuration complète de huit enceintes est

cependant idéale pour la production du son surround.

Pour obtenir le meilleur son surround possible, installez

vos enceintes conformément à l’illustration ci-dessous.

Système surround à 5.1 canaux :

R

SL

L

SW

C

SR

• De plus, il est possible de connecter des enceintes

surround arrière.

l

« Raccordez les enceintes surround arrière »

Organigramme des réglages sur le récepteur

O

L

R

R

L

COAXIAL

AUDIO

SPEAKERS

ANTENNA

OPTICAL

ASSIGNABLE

OUT

A

CD-R/TAPE SURR BACK

PRE OUT

L

R

(Single)

(

CD-R / TAPE)

IN

CD/SAT

TOR

T

CD/SAT

DVD

IN

TV

IN

IN

IN

DVD

DVD IN

BD IN

CD/SAT IN

(

TV)

IN

1

IN

1

FM UNBAL

75

AM LOOP

CENTER

SURROUND

R

L

SUBWOOFER

PRE OUT

FRONT

R

L

OUT

LINE LEVEL

INPUT

Avant droite

Centrale

Avant gauche

Caisson de basses

Surround

droite

Surround

gauche

Assurez-vous que tous

les branchements ont été

effectués correctement

avant de raccorder cet

appareil au secteur.

Cet appareil est un récepteur AV à part entière

présentant un grand nombre de fonctions et de prises.

Il peut être utilisé facilement lorsque les raccordements

et les réglages mentionnés ci-dessous ont été effectués.

L

Avant

gauche

SW

Caisson de basses

C

Centrale

Ce récepteur

(VSX-322-K)

Lecteur de

Blu-ray Disc

Téléviseur

R

Avant droite

SL

Surround gauche

SR

Surround droite

PRÉCAUTION DE VENTILATION

Lors de l’installation de l’appareil, veillez à laisser un

espace suffisant autour de ses parois de manière à

améliorer la dissipation de chaleur (au moins 40 cm sur le

dessus, 20 cm à l’arrière et 20 cm de chaque côté).

AVERTISSEMENT

Les fentes et ouvertures du coffret sont prévues pour la

ventilation, pour assurer un fonctionnement stable de

l’appareil et pour éviter sa surchauffe. Pour éviter les

risques d’incendie, ne bouchez jamais les ouvertures et ne

les recouvrez pas d’objets, tels que journaux, nappes ou

rideaux, et n’utilisez pas l’appareil posé sur un tapis épais

ou un lit.

D3-4-2-1-7b*_A1_Fr

1

2

3

1

2

3

10 mm

10 mm
