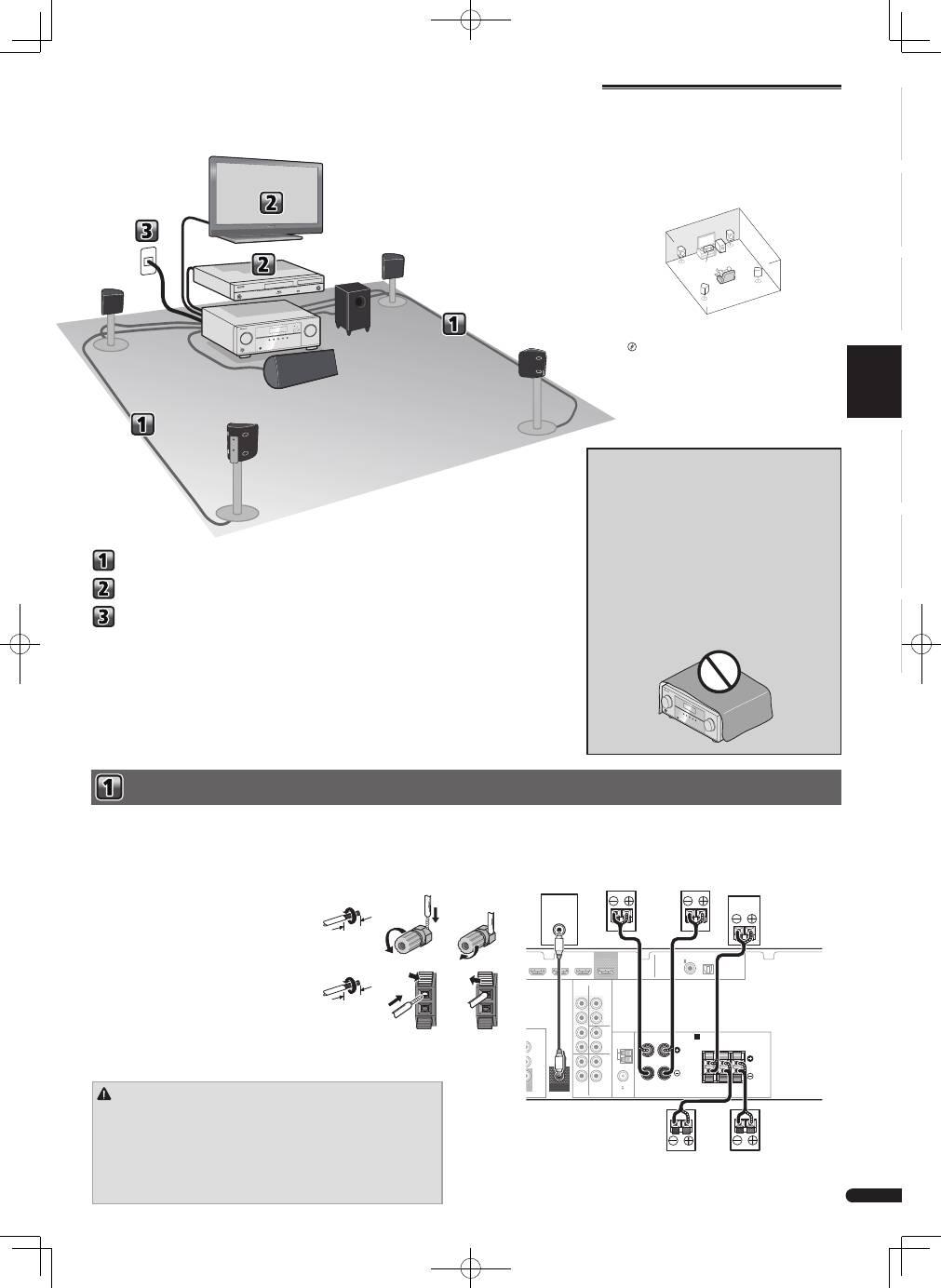

 De luidsprekers aansluiten

 De luidsprekers aansluiten

 Aansluiting van uw TV en weergave-apparatuur

 De receiver aansluiten op het stopcontact

 WAARSCHUWING

• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om

een elektrische schok te voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u

niet geïsoleerde onderdelen aanraakt.

• Zorg dat de ontblote draaduiteinden van de luidsprekerkabel stevig in elkaar

zijn gedraaid en volledig in de luidsprekeraansluiting steken. Wanneer kale

luidsprekerdraad contact maakt met het achterpaneel, kan hierdoor het

apparaat worden uitgeschakeld als veiligheidsmaatregel.

O

L

R

R

L

COAXIAL

AUDIO

SPEAKERS

ANTENNA

OPTICAL

ASSIGNABLE

OUT

A

CD-R/TAPE SURR BACK

PRE OUT

L

R

(Single)

(

CD-R / TAPE)

IN

CD/SAT

TOR

T

CD/SAT

DVD

IN

TV

IN

IN

IN

DVD

DVD IN

BD IN

CD/SAT IN

(

TV)

IN

1

IN

1

FM UNBAL

75

AM LOOP

CENTER

SURROUND

R

L

SUBWOOFER

PRE OUT

FRONT

R

L

OUT

LINE LEVEL

INPUT

Voor-rechts

Midden

Voor-links

Subwoofer

Surround-

rechts

Surround-

links

Zorg ervoor dat de luidspreker aan de rechterzijde op het rechteraansluitpunt (R), en de luidspreker aan de linkerzijde op het linkeraansluitpunt (L) wordt aangesloten. Ook

moeten de positieve en negatieve (+/–) aansluitingen op de receiver overeenkomen met die op de luidsprekers.

U kunt luidsprekers met een nominaal impedantie tussen 6

Ω

 en 16

Ω

 gebruiken.

Zorg ervoor dat alle aansluitingen tot stand zijn gebracht voordat u de stekker van dit toestel in het stopcontact steekt.

Basisbedradingsaansluitingen

Voorluidsprekeraansluitingen:

1

Draai de ontblote draaduiteinden in

elkaar.

2

Maak de aansluiting wat los en steek de

blote draad er in.

3

Draai de aansluiting vast.

Midden- en surroundluidsprekeraansluitingen:

1

Draai de ontblote draaduiteinden in

elkaar.

2

Duw de klemaansluiting open en steek de

ontblote draad naar binnen.

3

Laat de klemaansluiting los.

De luidsprekers opstellen

De receiver werkt al met twee stereoluidsprekers

(de voorluidsprekers in de afbeelding). Het verdient

echter aanbeveling ten minste drie luidsprekers te

gebruiken en een complete opstelling is het beste voor

surroundgeluid.

Stel uw luidsprekers op zoals hieronder getoond om

een optimaal surroundgeluid te verkrijgen.

5.1-kanaals surroundsysteem:

R

SL

L

SW

C

SR

• Daarnaast kunnen tevens surroundspeakers worden

aangesloten.

l

 “Sluit de surround-achterluidsprekers aan”

Stroomschema voor de instellingen op de  receiver

Zorg ervoor dat alle

aansluitingen tot stand

zijn gebracht voordat u de

stekker van dit toestel in

het stopcontact steekt.

Dit apparaat is een multifunctionele AV-receiver die is

uitgerust met talloze voorzieningen en aansluitingen.

Het apparaat kan gemakkelijk worden gebruikt door de

onderstaande aanwijzingen te volgen voor het maken

van de aansluitingen en instellingen.

L

Voor-links

SW

Subwoofer

C

Midden

Deze receiver

(VSX-322-K)

Blu-ray Disc-

apparaat

TV

R

Voor-rechts

SL

Surround-links

SR

Surround-rechts

BELANGRIJKE INFORMATIE BETREFFENDE DE

VENTILATIE

Let er bij het installeren van het apparaat op dat er voldoende

vrije ruimte rondom het apparaat is om een goede

doorstroming van lucht te waarborgen (tenminste 40 cm

boven, 20 cm achter en 20 cm aan de zijkanten van het

apparaat).

WAARSCHUWING

De gleuven en openingen in de behuizing van het apparaat

zijn aangebracht voor de ventilatie, zodat een betrouwbare

werking van het apparaat wordt verkregen en oververhitting

wordt voorkomen. Om brand te voorkomen, moet u ervoor

zorgen dat deze openingen nooit geblokkeerd worden of dat

ze afgedekt worden door voorwerpen (kranten, tafelkleed,

gordijn e.d.) of door gebruik van het apparaat op een dik

tapijt of een bed.

D3-4-2-1-7b*_A1_Nl

1

2

3

1

2

3

10 mm
