Thank you for buying this Pioneer product.
Please read through these operating instructions so you will know how to operate your model properly.
After you have finished reading the instructions, put them away in a safe place for future reference.
Contents
Before you start
Connections
Connecting to an amplifier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
What’s in the box
Connecting the cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Single-Wire Connections. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
About the EX series
Bi-Wire Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Technology behind the S-4EX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Bi-Amplification Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ceramic Graphite Diaphragm. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Other Information
Magnesium Alloy Diaphragm . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Attaching/Removing the Grille Cover . . . . . . . . . . . . . . . . . . . . . . .10
Bass Drivers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Cleaning the speaker cabinet. . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Bass Enclosure Construction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Crossover Networks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Collaboration with Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation and Placement
How to install . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installing the spikes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
When not using the spikes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Choosing Where To Place The Speaker Systems . . . . . . . . . . . . . 6
For U.S. model
2
En
We Want You Listening For A Lifetime
Used wisely, your new sound equipment will
provide a lifetime of fun and enjoyment. Since
hearing damage from loud noise is often
undetectable until it is too late, this manufacturer
and the Electronic Industries Association’s
Selecting fine audio equipment such as the unit
Consumer Electronics Group recommend you avoid
you’ve just purchased is only the start of your
prolonged exposure to excessive noise. This list of
musical enjoyment. Now it’s time to consider how
sound levels is included for your protection.
you can maximize the fun and excitement your
equipment offers. This manufacturer and the
Decibel
Electronic Industries Association’s Consumer
Level Example
Electronics Group want you to get the most out of
your equipment by playing it at a safe level. One that
30 Quiet library, soft whispers
lets the sound come through loud and clear without
40
Living room, refrigerator, bedroom away from traffic
annoying blaring or distortion-and, most importantly,
50 Light traffic, normal conversation, quiet office
without affecting your sensitive hearing.
60 Air conditioner at 20 feet, sewing machine
70 Vacuum cleaner, hair dryer, noisy restaurant
Sound can be deceiving. Over time your hearing
80
Average city traffic, garbage disposals, alarm clock
“comfort level” adapts to higher volumes of sound.
at two feet.
So what sounds “normal” can actually be loud and
harmful to your hearing. Guard against this by
THE FOLLOWING NOISES CAN BE DANGEROUS
setting your equipment at a safe level BEFORE your
UNDER CONSTANT EXPOSURE
hearing adapts.
90
Subway, motorcycle, truck traffic, lawn mower
To establish a safe level:
100 Garbage truck, chain saw, pneumatic drill
• Start your volume control at a low setting.
120 Rock band concert in front of speakers,
• Slowly increase the sound until you can hear it
thunderclap
comfortably and clearly, and without distortion.
140 Gunshot blast, jet plane
180 Rocket launching pad
Once you have established a comfortable sound
level:
Information courtesy of the Deafness Research Foundation.
• Set the dial and leave it there.
Taking a minute to do this now will help to prevent
hearing damage or loss in the future. After all, we
want you listening for a lifetime.
S001_En
S-4EX_EN.book 2 ページ ２００８年７月１６日 水曜日 午後２時２分
Before you start
What’s in the box
• The nominal impedance of this speaker system is 6 Ω.
Connect the speaker system to an amplifier with a load
impedance ranging from 6 Ω to 16 Ω (a model with “6 Ω –
16 Ω” displayed on the speaker output terminals).
In order to prevent damage to the speaker system resulting
English

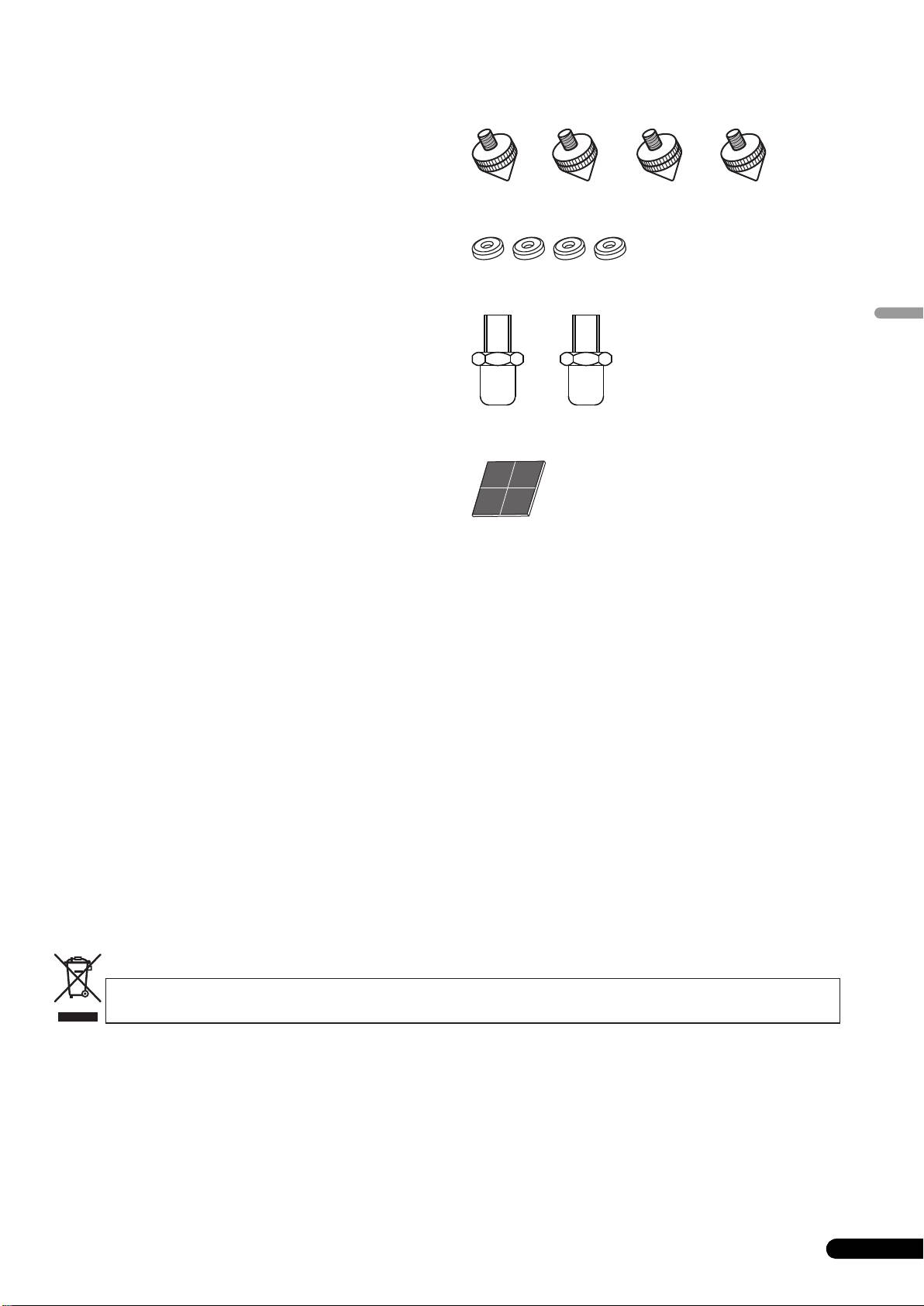

Spikes (with attached nuts) x 4
from input overload, please observe the following precautions:
• Do not supply power to the speaker system in excess of the
maximum permissible input.
• When using a graphic equalizer to emphasize loud sounds in
Spike bases x 4
the high-frequency range, do not use excessive amplifier
volume.
• Do not try to force a low-powered amplifier to produce loud
volumes of sound (the amplifier’s harmonic distortion will be
increased, and you may damage the speaker).
Caution: installation
• When placing this unit, ensure that it is firmly secured and
avoid areas where it may be likely to fall and cause injury in the
Auxiliary feet x 2
event of a natural disaster (such as an earthquake).
• Do not attach these speakers to the wall or ceiling. They may
fall off and cause injury.
• Do not install your speakers overhead on the ceiling or wall. If
improperly attached, the speaker grille can fall and cause
damage or personal injury.
• Switch off and unplug your AV equipment and consult the
Non-skid pads x 4
instructions when connecting up components. Make sure you
use the correct connecting cables.
Grille x 1
Operating instructions
Caution: in use
• Do not place the speaker on an unstable surface. It could
present a hazard if it falls, as well as damaging the equipment.
• Do not use the speaker to output distorted sound for long
periods of times. This can result in a fire hazard.
• Do not sit or stand on the speaker, or let children play on the
speaker.
• Do not put large or heavy objects on top of the speaker.
• Do not place magnetic objects such as screwdrivers or iron
parts near the tweeter or midrange. Since the speakers use
strong magnets, the objects may be attracted, causing injury
or damaging the diaphragm.
For U.S. model
For European model
3
En
WARNING: Handling the cord on this product or
cords associated with accessories sold with the
product will expose you to chemicals listed on
proposition 65 known to the State of California and
other governmental entities to cause cancer and
birth defect or other reproductive harm.
Wash hands after handling
D36-P4_A_En
If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used
electronic products in accordance with legislation that requires proper treatment, recovery and recycling.
Private households in the member states of the EU, in Switzerland and Norway may return their used electronic products free of charge to
designated collection facilities or to a retailer (if you purchase a similar new one).
For countries not mentioned above, please contact your local authorities for the correct method of disposal.
By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential
negative effects on the environment and human health.
K058_A_En
S-4EX_EN.book 3 ページ ２００８年７月１６日 水曜日 午後２時２分
S-4EX_EN.book 4 ページ ２００８年７月１６日 水曜日 午後２時２分
About the EX series
The EX series, incorporating the abundant technological know-how behind Pioneer’s flagship TAD speaker series, was developed
with the goal of creating the ultimate speaker possible in its price range.
The design and production of the EX series result from an international effort that represents the finest in Pioneer’s speaker technology.
Bass Drivers
The bass driver pictured below serves as the foundation of the
Technology behind the S-4EX
S-4EX speaker system. The driver’s strength is the result of the
Aramid/Carbon composite material, originally created during the
CST
development of the S-1EX, that is used in its diaphragm. Pioneer’s
The core driver of the system is the Coherent Source Transducer
exclusive LDMC magnetic circuit technology has been
(CST), which draws on the technology used in TAD. The tweeter
incorporated in order to preserve linearity from low to high output
diaphragm is mounted concentrically within the apex of the
levels and minimize distortion.
midrange cone and provides a point source of sound from 400 Hz
to 100 kHz. The CST ensures a perfect spectral balance between
the direct and reflected sounds that arrive at the listener’s ears,
providing a more consistent sound throughout the listening room
and improved imaging capability.
Bass Enclosure Construction
The unique form of the S-4EX is based upon logical necessity. In
order to synchronize the arrival time of sound from the CST and
Ceramic Graphite Diaphragm
the bass driver, each driver is mounted upon a baffle that serves
to create a highly delicate curve known as the “precision curve”
The CST’s tweeter features a ceramic graphite diaphragm that
(see illustration below). Made of up to 65 mm thick MDF (Medium
provides top-level strength and dampening characteristics that
Density Fiberboard), this baffle is, moreover, strong enough to
are practically unrivaled by any other available materials currently
contain the force of the drivers. Additionally, the bass port has
used in high-end audio speaker systems. Ceramic graphite’s
been carved out of an extremely thick block of MDF, resulting in
lightness and exceptional strength combine to create speakers
the reduction of wind noise for clear, deep bass.
whose diaphragm resonance can be pushed far beyond their
audible range.

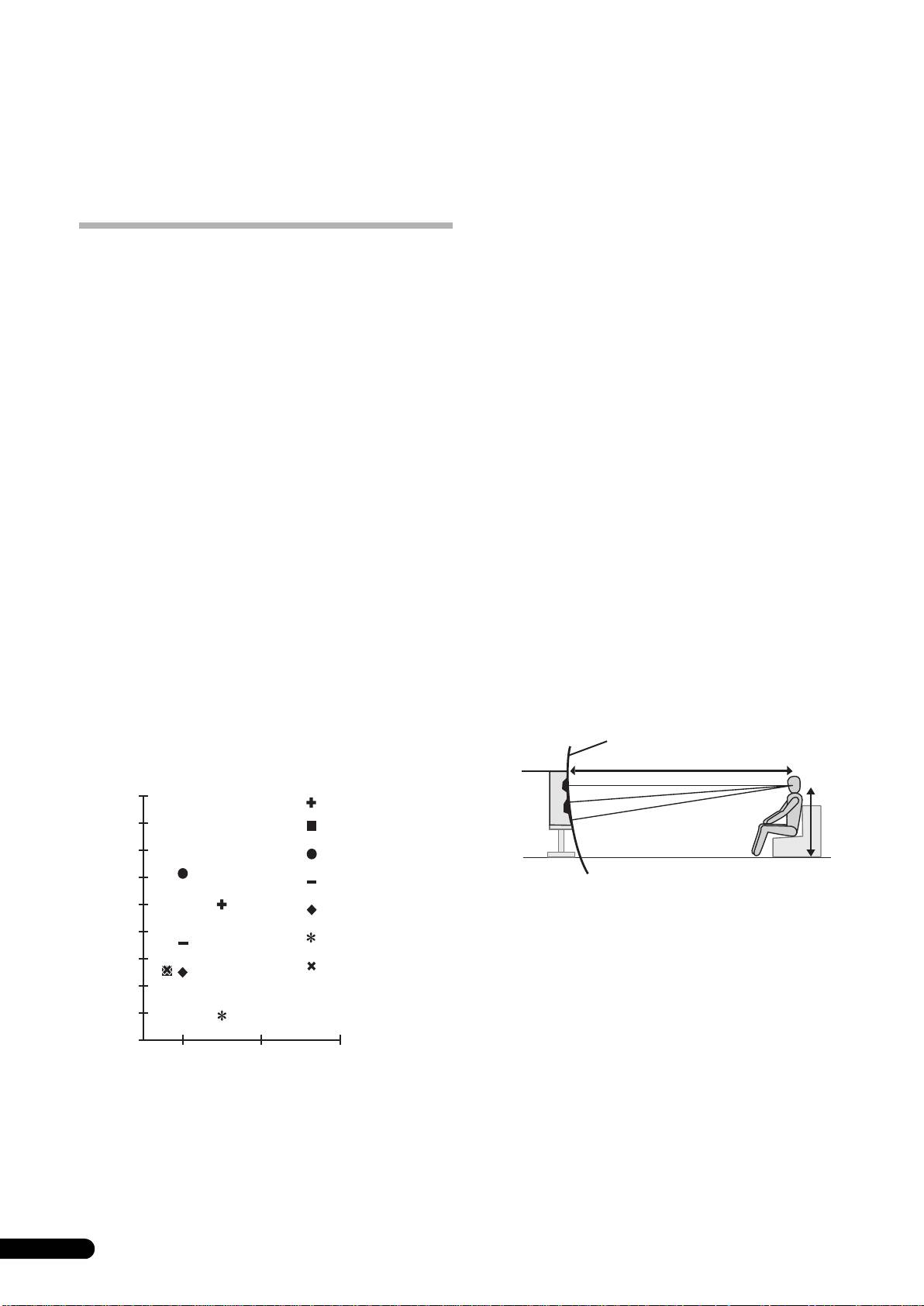

Precision curve
Velocity (m/s)
3 m
18 000
16 000
1 m
14 000
12 000
10 000
Crossover Networks
8 000
The crossover networks use only the finest components. Air cored
6 000
coils, noninductive resistors, and film capacitors in the signal path
are all carefully chosen and optimized for the CST driver to provide
4 000
the greatest transparency to the signal. The bass drivers use
silicon steel plate core inductors that minimize distortion and loss
2 000
during energy transfer. All components are connected directly to
their respective wiring materials, instead of a printed circuit-
0
board, allowing for minimal loss and maximum performance.
0.005 0.015 0.025
Inner Loss
Collaboration with Air Studios
Since its establishment by George Martin in 1969, London,
Magnesium Alloy Diaphragm
England’s Air Studios has earned unequivocal respect from
The CST’s midrange features a magnesium alloy diaphragm
scores of artists who recognize it as the world’s premier recording
whose characteristic lightness and high inner loss provide
studio. The Air Studios seal that was awarded to the S-4EX
excellent transience and minimal coloration of midrange sounds.
indicates that these speakers are capable of producing the high-
quality sound demanded by the world’s top-class sound creators.
4
En
Installation and Placement
How to install
• Always use the spike bases as shown, with the indented
English
Please observe the following points when installing speakers:
surface facing up to receive the spike point.
These speakers are bookshelf-type speakers. They will provide best
performance when placed on a solid level surface away from the
floor. If placed directly on the floor, reverberation will be amplified,
producing a boomy, undefined sound. Ideally, the high-range
speakers (tweeters) should be placed at a height roughly the same
level as the listener’s ears. We recommend using the CP-4EX
speaker stand for optimum sound and stability. When using the
CP-4EX speaker stand, be sure to secure the speaker to the stand
with the provided screws to prevent the speaker from falling.
Installing the spikes
This speaker is provided with spikes and spike bases that should
be used to produce optimum sound quality.
Installation
1 Attach the spike nuts to the spikes.
2 Twist the spikes into the threaded metal inserts (M6)
embedded in the bottom of the speaker.
• As this unit weighs some 20 kg, it is very dangerous to try and
Consult the drawing and select either of the positions noted to fix
set the spike nut while tilting the speaker. Be sure to place the
the spikes.
unit on a soft area (such as a blanket) so that it does not
damage the floor, and carry out the installation with at least
two people.
When not using the spikes
To assure stable installation, affix the non-skid pads to the bottom
surface of each speaker.
3 Set the spike bases in the positions where the points of
the spikes will strike when the speaker is set down.
Place enough spike bases to match the number of spikes used.
4 Rotate the spikes to adjust their height, then rotate the
spike nuts counterclockwise to fix the spikes at the adjusted
height.
5 Set the speaker on the spike bases and adjust to be sure
the speaker is level and does not rock.
6 When mounting the spikes in three locations only.
a) Rotate the auxiliary feet to adjust their height.
Adjust the height so that about 1 mm to 2 mm of space
remains open between the feet and the installation surface.
b) Rotate the spike nuts counterclockwise to fix the
auxiliary feet at their adjusted height.
5
En
■ Attached in three positions ■ Attached in four positions
Attach the auxiliary feet
to prevent rocking.
Bottom of
speaker
Spike
Spike nut
Auxiliary feet
S-4EX_EN.book 5 ページ ２００８年７月１６日 水曜日 午後２時２分
If you do not use the spike bases when placing the
speakers, the spikes may cause damage to the floor. If
you plan on using the spikes we highly recommend to
use the spike bases.
S-4EX_EN.book 6 ページ ２００８年７月１６日 水曜日 午後２時２分
Choosing Where To Place The Speaker Systems
Placement within the listening room will have a great impact upon
the total performance of the S-4EX speaker system in terms of
• Do not place the speaker where it will be in direct sunlight, and
bass performance, tonal accuracy, and imaging. All rooms are
avoid positioning it near heaters and air conditioners. Doing
different and so this section is intended as a guide only.
so may cause warping and discoloration of the speaker
Experimentation in your room will yield optimum results.
cabinet and damage to the speaker.
Use the graphic below as a guide to determine optimal speaker
• Pioneer assumes no liability whatsoever for damages
placement.
resulting from assembly, improper mounting, insufficient
reinforcement, misuse of the product, acts of nature, etc.
.
30 cm to 60 cm
Speaker
Speaker
(left)
(right)
30 cm to 60 cm 30 cm to 60 cm
B
AA
Listening position
Distance “A” should be equal to or greater than distance “B.”
Each speaker should face the listening position.
6
En
Connections
Connecting to an amplifier
Connecting the cables
English
This speaker does not include speaker cables used for connecting
1 Switch off the power to your amplifier.
to an amplifier. Take the following factors into consideration when
2 Connect the speaker cables to the input terminals (lower)
choosing speaker cables so that you can get the most from your
on the back of the speaker. For input terminal polarity, red is
speaker system:
positive (+) and black is negative (–).
• Use heavy-gauge speaker cable if possible, and keep the
cables to the minimum necessary length.
3 Connect the other ends of the cables to the amp’s
speaker output terminals (for more details, refer to your amp
• If the length of cable required for left and right speakers
instruction manual).
differs, use cables of the same length, matched to the longer
distance.
• Cables have differing characteristics. Keep this in mind when
using any cable.
• Select cables with as little resistance as possible, and make
sure the cables to the speaker terminals and amp are firm and
secure.
CAUTION
• Grasp the cap knobs on the lower input terminals and rotate
them to the left (counter-clockwise), insert the speaker cable
wires into the holes in the terminal posts, then tighten the
knobs to secure the short bar as well as the wires.
• You can also connect the speaker’s terminals with a banana
plug. When using a banana plug, be sure to remove the cap at
the tip of the input terminal.
• After connecting the plugs, pull lightly on the cables to make
sure that the ends of the cables are securely connected to the
terminals. Poor connections can create noise and
interruptions in the sound.
• If the cables’ wires happen to be pushed out of the terminals,
allowing the wires to come into contact with each other, it
places an excessive additional load on the amp. This may
cause the amp to stop functioning, and may even damage the
amp.
• When using a set of speakers connected to an amplifier, you
won’t be able to obtain the normal stereo effect if the polarity
of one of the speakers (left or right) is reversed.
7
En
T
S-4EX_EN.book 7 ページ ２００８年７月１６日 水曜日 午後２時２分
Short bar connectors
Red terminal
(+)
Black terminal
(–)
hese speaker terminals carry HAZARDOUS LIVE
voltage. To prevent the risk of electric shock when
connecting or disconnecting the speaker cables,
disconnect the power cord before touching any
uninsulated parts.
D3-4-2-2-3_A_En
S-4EX_EN.book 8 ページ ２００８年７月１６日 水曜日 午後２時２分

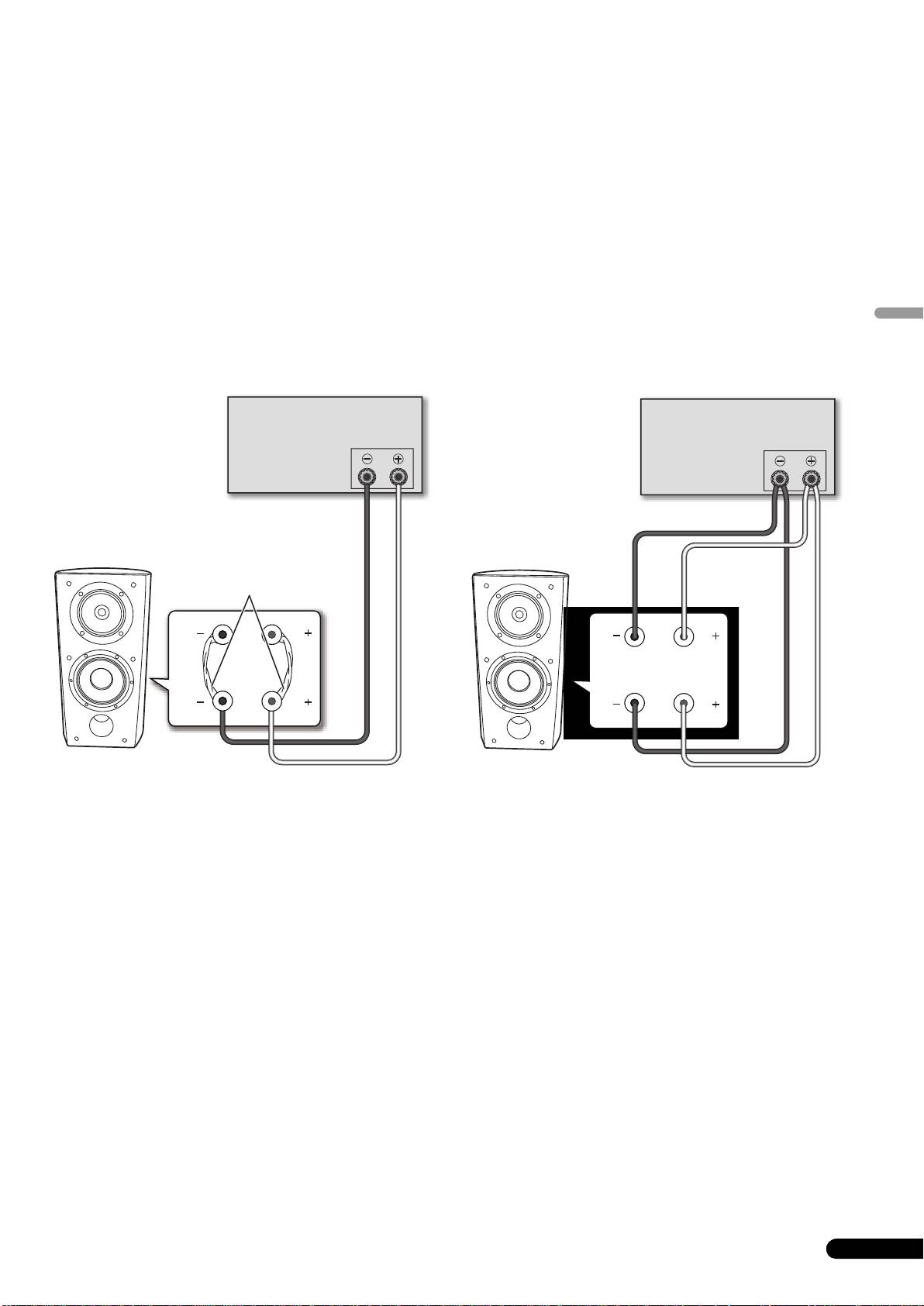

Single-Wire Connections
Bi-Wire Connections
For single-wire connections, connect the mid-to-high- and low-
In a bi-wiring connection, you independently plug in the speaker
frequency sections of the crossover network with the shorting link
systems running from the amp to their respective high- and low-
that was included with this unit, then connect the (+) wire from
frequency plugs. This results in the CST driver and bass drivers
your amplifier to either red binding post and the (–) wire from your
being independently connected directly to the amplifier, offering
amplifier to either black binding post, as shown in below.
you the freedom to optimize the cable type for each of the drivers.
Connect one set of wires to the bottom set of binding posts (bass
driver-specific network). Then connect a second set of wires to the
top binding posts (CST-specific network). Next, connect both sets
of wires to the appropriate terminals on your amplifier. Take care
to connect both (+) wires to the (+) amplifier terminals and both
(–) wires to the (–) amplifier terminals, as shown below.
Amplifier (rear)
Amplifier (rear)
SPEAKERS OUTPUT
SPEAKERS OUTPUT
(Only one channel shown)
(Only one channel shown)
Shorting link
connection
HF
HF
HF
HF
LF
LF
LF
LF
Speaker
Speaker
Speaker (rear): Input panel
Speaker (rear): Input panel
8
En
Bi-Amplification Connections
Bi-Amplification allows the best performance when using dedicated amplifiers for low- and mid-to-high-frequency sections.
There are two possible configurations, commonly referred to as horizontal and vertical bi-amping.
English
Remove the shorting links before connecting speaker cables in bi-amplifications connections.
Failure to do so may result in damage to your amplifiers.
Vertical Bi-Amping
Horizontal Bi-Amping
With this configuration, identical stereo amplifiers are used for
With this configuration, you may use different stereo amplifiers for
each speaker system. One channel of each amplifier drives the
the low- and mid-to-high-frequency sections of the speaker system
low frequency section and the other channel drives the high
(e.g., tube amplifiers for high frequency and solid state for low
frequency section, as shown below.
frequency). Each channel of one amplifier drives the low-
frequency section of each speaker system and each channel of
Connect one set of wires and amplifier channel to the bottom set
the other amplifier drives the mid-to-high-frequency section, as
of binding posts (bass driver-specific network).
shown below.
Then connect a second set of wires and the other amplifier
This method requires that both amplifiers have the same gain;
channel to the top binding posts (CST-specific network).
otherwise an imbalance will be heard between the low- and mid-
Take care to connect both (+) wires to the (+) amplifier terminals
to-high-frequency reproduction from the speaker system. If in
and both (–) wires to the (–) amplifier terminals.
doubt, please consult your local dealer.
9
En
Pre-amp (rear)
OUTPUT
OUTPUT
(Only one channel shown)
(Commercially-
available Y-adaptor)
Power amp
INPUT
INPUT
(rear)
SPEAKERS OUTPUT
Ch.1 Ch.2
HF
HF
LF
LF
Speaker (rear): Input panel
Speaker
S-4EX_EN.book 9 ページ ２００８年７月１６日 水曜日 午後２時２分
Pre-amp (rear)
OUTPUTOUTPUT
(Only one channel shown)
(Commercially-available
Y-adaptor)
Power amp (rear)
Power amp (rear)
(High frequency)
INPUT
(Low frequency)
INPUT
SPEAKERS OUTPUT
SPEAKERS OUTPUT
(Only one channel shown)
(Only one channel shown)
HF
HF
LF
LF
Speaker (rear): Input panel
Speaker
S-4EX_EN.book 10 ページ ２００８年７月１６日 水曜日 午後２時２分
Other Information
Attaching/Removing the Grille Cover
Specifications
This speaker system comes with grille covers which may be
Enclosure . . . . . . . . . . . . . . . . . . . . . . . . Bass-reflex floorstanding type
attached and removed by:
(magnetically shielded)
Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-way
1 To attach the grille cover, line up the holes on the speaker
5
Woofer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm (6
/16 inch) cone x2
with the inserts on the grill, and press firmly.
1
3
Mid tweeter . . . . . . . . .14 cm (5
/2 inch) cone/3 cm (1
/16 inch) dome
Impedance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω
2 To remove the grille cover, grab it by its bottom with
Frequency response. . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Hz to 100 kHz
both hands and gently pull toward you to separate the
Sensitivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85.5 dB (2.83 V)
bottom part of the grille from the speaker.
Maximum input power. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W
3 Slide your hands up to the middle section of the grille,
Exterior dimensions . . . . . . . 263 (W) mm x 490 (H) mm x 387 (D) mm
and once again pull gently toward you. This will remove the
3
5
1
10
/8 (W) in. x 19
/16 (H) in. x 15
/4 (D) in.
middle section of the grille from the speaker.
Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 kg (44 lbs 2 oz.)
4 Finally, repeat this same motion for the top part of the
Supplied accessories
grille, removing the grille entirely from the speaker.
Spikes (with attached nuts). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Spike bases. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Auxiliary feet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Non-skid pads. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Operating instructions
Specifications and design subject to possible modification
without notice, due to improvements.
Magnetic shielding
This speaker system is magnetically shielded. However,
depending on the installation location, color distortion may occur
if the speaker system is installed extremely close to the screen of
a television set.
If this happens, turn off the television, then turn it on again after
15 min to 30 min. If the problem persists, place the speaker system
away from the television set.
is a trademark placed on a product with Pioneer’s Phase
Control technology. This technology enables high-grade sound
reproduction through each component by improving overall
phase matching.
Cleaning the speaker cabinet
With normal use, wiping with a dry cloth should be sufficient to
keep the cabinet clean. If necessary, clean with a cloth dipped in
a neutral cleanser diluted five or six times with water, and wrung
out well. Do not use furniture wax or cleansers.
Published by Pioneer Corporation.
Never use thinners, benzine, insecticide sprays or other chemicals
Copyright © 2008 Pioneer Corporation.
on or near this unit since these will corrode the surfaces.
All rights reserved.
10
En
S-4EX_EN.book 11 ページ ２００８年７月１６日 水曜日 午後２時２分
English
AFTER-SALES SERVICE FOR PIONEER PRODUCTS
Please contact the dealer or distributor from where you purchased the
product for its after-sales service (including warranty conditions) or any
other information. In case the necessary information is not available,
please contact the Pioneer’s subsidiaries (regional service headquarters)
listed below:
PLEASE DO NOT SHIP YOUR PRODUCT TO THE COMPANIES at the
addresses listed below for repair without advance contact, for these
companies are not repair locations.
AMERICA
PIONEER ELECTRONICS SERVICE, INC.
P.O. BOX 1760, LONG BEACH, CA 90801-1760, U.S.A.
CUSTOMER SERVICE HOTLINE : 1 (800) 421-1404
EUROPE
PIONEER EUROPE NV
EUROPEAN SERVICE DIVISION
HAVEN 1087, KEETBERGLAAN 1, B-9120 MELSELE, BELGIUM
ASEAN
PIONEER ELECTRONICS ASIACENTRE PTE. LTD.
SERVICE DEPARTMENT
253, ALEXANDRA ROAD #04-01 SINGAPORE 159936
JAPAN AND OTHERS
PIONEER CORPORATION (HEAD OFFICE)
CUSTOMER SUPPORT CENTER
4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654 JAPAN
S016_A_En
11
En
S-4EX_FR.book 2 ページ ２００８年７月１６日 水曜日 午後２時２分
Nous vous remercions d’avoir acheté ce produit Pioneer.
Veuillez lire attentivement ce mode d’emploi de manière à pouvoir utiliser votre modèle correctement.
Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.
Sommaire
Avant de commencer
Contenu de l’emballage
À propos de la série EX
Technologies à l’appui du S-4EX . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Diaphragme en graphite céramique. . . . . . . . . . . . . . . . . . . . . . . 4
Diaphragme en alliage de magnésium. . . . . . . . . . . . . . . . . . . . . 4
Haut-parleurs de graves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Construction du boîtier des graves . . . . . . . . . . . . . . . . . . . . . . . . 4
Circuits séparateurs de fréquences . . . . . . . . . . . . . . . . . . . . . . . 5
Collaboration avec Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installation et placement
Méthode d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Installation des pointes de découplage. . . . . . . . . . . . . . . . . . . . . 6
Si vous n’utilisez pas les pointes de découplage. . . . . . . . . . . . . . 6
Choix d’un emplacement pour les enceintes acoustiques . . . . . . 7
Branchements
Branchement à un amplificateur . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Câblage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Mono-câblage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bi-câblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Câblage pour bi-amplification. . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Autres informations
Fixation et dépose du couvercle de grille. . . . . . . . . . . . . . . . . . . . 11
Nettoyage du coffret de l’enceinte. . . . . . . . . . . . . . . . . . . . . . . . . 11
Fiche technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2
Fr
Avant de commencer
Contenu de l’emballage
• L’impédance nominale de ces enceintes acoustiques est de
6 Ω. Raccordez ces enceintes à un amplificateur dont
l’impédance de charge va de 6 Ω à 16 Ω (un modèle pour
lequel “6 Ω – 16 Ω” est indiqué sur les bornes de sortie de
haut-parleurs).
Pointes de découplage (avec écrous fixés) x 4
Pour éviter d’endommager les enceintes par une surcharge à
l’entrée, observez les précautions suivantes :
• Ne fournissez pas aux enceintes acoustiques un courant
électrique dépassant l’entrée maximale autorisée.
Bases pour pointes de découplage x 4
• Si vous utilisez un égaliseur graphique pour accentuer les
sons dans la plage des hautes fréquences, n’élevez pas trop le
volume de l’amplificateur.
Français
• N’essayez pas de pousser un amplificateur à faible puissance
à produire un puissant volume sonore, car la distorsion
harmonique de l’amplificateur en serait distordue et vous
pourriez endommager les haut-parleurs.
Précautions à l’installation
Pieds auxiliaires x 2
• Lors de l’installation de l’appareil, veillez à ce qu’il soit
fermement immobilisé et évitez les endroits d’où il pourrait
tomber et provoquer des blessures lors d’une catastrophe
naturelle, telle qu’un séisme.
• Ne fixez pas les enceintes sur une paroi ou au plafond, car
elles pourraient tomber et provoquer des blessures.
• N’installez pas les enceintes en hauteur au plafond ou sur une
Coussinets antidérapants x 4
paroi. Si elle est mal installée, la grille des haut-parleurs
pourrait tomber et provoquer des dégâts, voire des blessures
Grille x 1
à des personnes.
Mode d’emploi
• Mettez votre système audiovisuel hors tension et débranchez-
le, puis consultez le mode d’emploi avant de brancher des
composants. Prenez soin d’utiliser correctement les cordons
de raccordement.
Précautions à l’emploi
• Ne placez pas l’enceinte sur une surface instable, car en
tombant, elle pourrait entraîner des blessures et être
endommagée.
• N’utilisez pas les enceintes pour produire des sons distordus
pendant une longue période, car ceci pourrait provoquer un
incendie.
• Ne montez pas et ne vous asseyez pas sur les enceintes et ne
laissez pas des enfants jouer sur celles-ci.
• Ne posez pas d’objets lourds ou volumineux sur le dessus des
enceintes.
• Ne placez pas d’objets magnétiques tels que des tournevis ou
des pièces en fer près du tweeter ou du médium. Comme ces
haut-parleurs utilisent des aimants puissants, ces objets
pourraient être attirés, provoquant des dégâts aux haut-
parleurs ou endommageant leur diaphragme.
3
Fr
Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de
collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.
Les habitants des états membres de l’UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux
centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).
Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser
de vos appareils.
Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon
les impacts néfastes possibles sur l’environnement et la santé humaine.
K058_A_Fr
S-4EX_FR.book 3 ページ ２００８年７月１６日 水曜日 午後２時２分
S-4EX_FR.book 4 ページ ２００８年７月１６日 水曜日 午後２時２分
À propos de la série EX
Tirant parti du riche savoir-faire technologique qui a permis de créer la série-phare d’enceintes acoustiques TAD de Pioneer, la
série EX a été mise au point afin de proposer ce qu’il y a de mieux dans cette catégorie de prix.
Le design et la production de la série EX résultent d’un effort international qui a fait converger la quintessence des technologies de Pioneer
dans le domaine des haut-parleurs.
Haut-parleurs de graves
Le haut-parleur de graves illustré ci-dessous sert de base à
Technologies à l’appui du S-4EX
l’enceinte acoustique S-4EX. La rigidité de sa membrane provient
du matériau composite en aramide/carbone, créé lors de la mise
CST
au point du S-1EX et utilisé dans son diaphragme. La technologie
L’excitateur électrostatique au cœur du système est le
des circuits magnétiques LDMC, exclusive à Pioneer, a été
Transducteur de Source Cohérent (CST) qui repose sur les
intégrée afin de réduire la distorsion et de préserver la linéarité à
technologies utilisées dans la série TAD. Le diaphragme du
tous les niveaux de sortie, des faibles aux puissants.
tweeter est installé de façon concentrique au sommet du cône du
médium et il fournit une source ponctuelle de sons, allant de 400
Hz à 100 kHz. Le transducteur CST procure un équilibre spectral
parfait entre les sons directs et réfléchis qui parviennent aux
oreilles de l’auditeur. Il fournit ainsi un son plus homogène dans
toute la salle d’écoute et améliore l’image sonore.
Construction du boîtier des graves
La forme unique du S-4EX a une fonction bien précise. Afin de
synchroniser les sons d’arrivée provenant du CST et du haut-
parleur de graves, chacun d’eux est installé sur un baffle qui
Diaphragme en graphite céramique
contribue à créer une courbe très délicate, appelée la “courbe de
précision” (cf. l’illustration ci-dessous). Réalisé en MDF (Medium
Le tweeter du CST est muni d’un diaphragme en graphite
Density Fiberboard) d’une épaisseur allant jusqu’à 65 mm, ce
céramique qui procure des caractéristiques idéales de rigidité et
baffle est par ailleurs suffisamment rigide pour contenir la force
d’amortissement. Elles atteignent un niveau pratiquement
des hautparleurs. De plus, le port des graves est découpé dans un
inégalable par les autres matériaux actuellement disponibles pour
bloc extrêmement épais de MDF, ce qui réduit les bruits de vent et
les enceintes acoustiques haut de gamme. La légèreté et la
fournit des graves profondes et claires.
résistance exceptionnelles du graphite céramique s’associent
pour créer des haut-parleurs dont la résonance de diaphragme
Coube de précision
peut être poussée bien au-delà de leur plage audible.
3 m
Vélocité (m/s)
18 000
Graphite céramique
16 000
Aluminium
1 m
14 000
Beryllium
12 000
Alliage de boron
10 000
Carbone céramique
8 000
Papier
6 000
Titane
4 000
2 000
0
0,005 0,015 0,025
Pertes internes
Diaphragme en alliage de magnésium
Le haut-parleur médium du CST présente un diaphragme en
alliage de magnésium dont la légèreté et la forte perte interne
assurent une excellente transition et une coloration minimale des
sons de la plage moyenne.
4
Fr
S-4EX_FR.book 5 ページ ２００８年７月１６日 水曜日 午後２時２分
Circuits séparateurs de fréquences
Les circuits séparateurs de fréquences n’utilisent que des
composants hors pair. Disposés sur le parcours des signaux, des
bobines à air, des résistances non inductives et des
condensateurs à film ont été choisis et optimisés avec soin de
sorte que le CST puisse procurer la plus grande transparence
possible aux signaux. Les haut-parleurs de graves font appel à des
inducteurs à noyau en plaque d’acier au silicium pour minimiser
la distorsion et les pertes pendant le transfert d’énergie. Tous les
composants sont reliés directement à leurs matériaux de câblage
respectifs et non pas à une carte de circuit imprimé, ce qui
autorise des pertes minimales et des performances maximales.
Collaboration avec Air Studios
Depuis leur fondation à Londres par George Martin en 1969, les Air
Studios d’Angleterre se sont acquis le respect sans aucun
Français
équivoque d’une foule d’artistes qui les considèrent comme les
meilleurs studios d’enregistrement au monde. Le label “Air
Studios” décerné aux S-4EX prouve que ces enceintes
acoustiques sont capables de restituer la haute qualité sonore,
exigée par les ingénieurs du son les plus réputés du monde.
5
Fr
Installation et placement
b) Tournez les écrous des pointes de découplage dans le
sens antihoraire pour amener les pieds auxiliaires à la
Méthode d’installation
hauteur ajustée.
Respectez les points suivants losr de l’installation des enceintes :
Ces enceintes sont du type bibliothèque. Elles déploieront leurs
meilleures performances si elles sont posées sur une surface
solide, plate et séparée du plancher. Si elles sont placées
• Utilisez toujours les bases de pointe de découplage comme
directement sur le plancher, des réverbérations risquent d’être
illustré, de sorte que le creux puisse recevoir la pointe.
amplifiées, ce qui produirait un son retentissant et mal défini.
Idéalement parlant, les haut-parleurs d’aigus (tweeters) devraient
être placés autant que possible à la hauteur des oreilles de
l’auditeur. Nous conseillons d’utiliser le socle d’enceinte CP-4EX
pour optimiser les sons et la stabilité de l’installation. Si vous
utilisez le socle d’enceinte CP-4EX, prenez soin d’immobiliser
l’enceinte sur le socle avec les vis fournies afin d’éviter une chute
de l’enceinte.
Installation des pointes de découplage
Cette enceinte est fournie avec des pointes de découplage et des
bases pour celles-ci ; elles doivent être utilisées pour optimiser la
qualité sonore.
Installation
1 Fixez les écrous sur les pointes de découplage.
2 Insérez les pointes dans les encastrements métalliques
filetés (M6), prévus sur le fond de l’enceinte.
Consultez le dessin et choisissez une des positions indiquées
• Comme l’appareil pèse environ 20 kg, il est dangereux
pour fixer les pointes de découplage.
d’essayer d’ajuster l’écrou de la pointe de découplage en
inclinant l’enceinte. Posez l’appareil sur une surface douce,
telle qu’une couverture, de sorte qu’elle n’abîme pas le
plancher et procédez à deux personnes au moins pour
effectuer l’installation.
Si vous n’utilisez pas les pointes de découplage
Pour garantir une installation stable, fixez les coussinets
antidérapants sur le fond de chaque enceinte.
3 Fixez les bases des pointes aux positions ou elles feront
contact lorsque l’enceinte sera posée à plat.
Placez assez de bases pour convenir au nombre de pointes de
découplage utilisées.
4 Faites tourner les pointes de découplage pour ajuster leur
hauteur, puis faites tourner les écrous de pointe dans le sens
antihoraire pour immobiliser les pointes à la hauteur ajustée.
5 Placez l’enceinte sur les bases de pointe de découplage et
ajustez de sorte que l’enceinte soit à niveau et stabilisée.
6 Lors de la fixation de pointes en trois endroits seulement.
a) Faites tourner les pieds auxiliaires pour ajuster leur
hauteur.
Ajustez la hauteur de sorte qu’un espace de 1 mm à 2 mm
reste ouvert entre les pieds et la surface d’installation.
6
Fr
■ Fixation en trois positions ■ Fixation en quatre positions
Fixez les pieds auxiliaires
pour éviter un basculement.
Fond
d’enceinte
Pointe de
découplage
Ecrou de pointe
Pieds auxiliaires
de découplage
S-4EX_FR.book 6 ページ ２００８年７月１６日 水曜日 午後２時２分
Attention
Si vous n’utilisez pas de bases pour pointes de
découplage à l’installation des enceintes, les pointes
risquent d’âbimer le plancher. Si vous prévoyez
d’employer les pointes de découplage, nous
conseillons vivement d’utiliser leurs bases.
Choix d’un emplacement pour les enceintes
acoustiques
L’emplacement des enceintes dans votre salle d’écoute aura une
• N’installez pas les enceintes en plein soleil et évitez de les
grande répercussion sur les qualités d’ensemble de la S-4EX en
placer près d’appareils de chauffage ou de climatiseurs, car
terme de performances des graves, d’image sonore et de
ceci pourrait gondoler et décolorer le coffret des enceintes et
précision tonale. Tous les locaux sont différents et cette section ne
endommager leurs haut-parleurs.
peut donc prétendre qu’à servir de guide. C’est en procédant à
• Pioneer n’assume aucune responsabilité en cas de dégâts
diverses expérimentations que vous obtiendrez les meilleurs
causés par un assemblage et un montage inadéquats, un
résultats.
renforcement insuffisant, une erreur d’utilisation, des
Utilisez le graphique suivant comme guide pour déterminer
catastrophes naturelles, etc.
l’emplacement idéal des enceintes.
Français
.
7
Fr
30 cm à 60 cm
Enceinte
Enceinte
(gauche)
(droite)
30 cm à 60 cm 30 cm à 60 cm
B
AA
Position d’écoute
La distance “A” doit être égale ou supérieure à la distance “B”.
Chaque enceinte doit être orientée vers la position d’écoute.
S-4EX_FR.book 7 ページ ２００８年７月１６日 水曜日 午後２時２分
S-4EX_FR.book 8 ページ ２００８年７月１６日 水曜日 午後２時２分
Branchements
Branchement à un amplificateur
Câblage
Les câbles d’enceintes, nécessaires pour le branchement à un
1 Mettez l’amplificateur hors tension.
ampli, ne sont pas fournis avec cette enceinte acoustique. Tenez
2 Branchez les câbles d’enceinte sur les bornes d’entrée
compte des facteurs suivants lorsque vous choisissez les câbles
(inférieures) à l’arrière de l’enceinte. En ce qui concerne les
d’enceinte, de manière à obtenir des performances idéales de vos
polarités des bornes, la rouge est positive (+) et la noire est
enceintes acoustiques :
négative (–).
• Si possible, utilisez des câbles d’enceinte de gros calibre et
d’une longueur minimale.
3 Raccordez l’autre bout des câbles sur les bornes de sortie
d’enceinte de l’amplificateur (pour plus d’informations,
• Si la longueur des câbles pour les enceintes gauche et droite
consultez le mode d’emploi de votre amplificateur).
est différente, ajustez les deux câbles à la distance la plus
longue des deux.
Connexion de fiche coupe-circuit
• Les câbles ont chacun des caractéristiques différentes. Tenez
compte de ce point lorsque vous les choisissez.
• Sélectionnez des câbles dont la résistance est la moindre
possible et veillez à ce que les connexions des câbles soient
Borne rouge
solides sur les enceintes et sur l’amplificateur.
(+)
Borne noire
(–)
ATTENTION
Les bornes des haut-parleurs sont sous une tension
ACTIVE DANGEREUSE. Pour éviter tout risque de
décharge électrique lors du branchement et du
débranchement des câbles de haut-parleur, débranchez
• Saisissez le bouton-capuchon sur les bornes d’entrée
le cordon d’alimentation avant de toucher des parties
inférieure et tournez-le vers la gauche (sens antihoraire),
non isolées.
D3-4-2-2-3_A_Fr
insérez les fils du câble d’enceinte dans l’orifice du montant
de borne, puis tournez le bouton pour immobiliser les fiches
coupe-circuit et les fils.
• Vous pouvez également utiliser une fiche banane pour cette
connexion. Dans ce cas, vous devrez d’abord déposer le
capuchon présent sur le bouton de la borne d’entrée.
• Après avoir branché les câbles sur les bornes, tirez
légèrement sur ceux-ci pour vous assurer que leur extrémité
est parfaitement immobilisée sur les bornes. De mauvaises
connexions sont la source de parasites, voire d’interruption
des sons.
• Si les fils des câbles ressortent des bornes et s’ils entrent en
contact mutuellement, l’amplificateur subira une charge
additionnelle, ce qui peut l’obliger à s’arrêter, voire
l’endommager.
• À l’emploi d’un jeu d’enceintes raccordé à un amplificateur, si
la polarité d’une des enceintes acoustiques (gauche ou droite)
est inversée, vous n’obtiendrez pas un effet stéréophonique
normal.
8
Fr
Mono-câblage
Bi-câblage
Pour les connexions en mono-câblage, raccordez les sections
Lors d’une connexion en bi-câblage, vous branchez
médium-hautes et basses fréquences du circuit séparateur de
indépendamment les enceintes, provenant de l’amplificateur, sur
fréquences au moyen d’une fiche coupe-circuit, fournie avec cet
leurs fiches haute fréquence et basse fréquence respectives. Le
appareil, puis raccordez le câble (+) de votre amplificateur à la
CST et les haut-parleurs de graves sont ainsi indépendamment
borne de connexion rouge et le câble (–) de votre amplificateur sur
raccordés directement sur l’amplificateur, ce qui vous laisse
la borne de connexion noire, comme illustré ci-après.
l’occasion d’optimiser le type de câble pour chacun des haut-
parleurs. Raccordez un jeu de fils sur le jeu inférieur de bornes de
connexion (réseau spécifique des haut-parleurs de graves).
Raccordez ensuite le second jeu de câbles sur les bornes de
connexion supérieur (réseau spécifique CST). Ensuite, raccordez
les deux jeux de câbles sur les bornes adéquates de votre
Français
amplificateur. Prenez bien soin de raccorder les deux câbles (+)
sur les bornes (+) de l’amplificateur et les deux câbles (–) sur les
bornes (–) de l’amplificateur, comme illustré ci-dessous.
9
Fr
Amplificateur (arrière)
SPEAKERS OUTPUT
(Seule une voie est indiquée)
Connexion de fiche
coupe-circuit
HF
HF
LF
LF
Enceinte
Enceinte (arrière) : Panneau d’entrée
S-4EX_FR.book 9 ページ ２００８年７月１６日 水曜日 午後２時２分
Amplificateur (arrière)
SPEAKERS OUTPUT
(Seule une voie est indiquée)
HF
HF
LF
LF
Enceinte
Enceinte (arrière) : Panneau d’entrée
S-4EX_FR.book 10 ページ ２００８年７月１６日 水曜日 午後２時２分
Câblage pour bi-amplification
La bi-amplification fournit d’excellentes performances en faisant appel à des amplificateurs distincts pour les sections de fréquences basses
et médium-hautes.
Deux configurations, habituellement appelées bi-amplification horizontale et verticale, sont possibles.
Attention
Déposez les fiches coupe-circuit avant de raccorder les câbles d’enceintes pour connexions à bi-amplification;
faute de quoi vous risqueriez d’endommager vos amplificateurs.
Bi-amplification verticale
Bi-amplification horizontale
Dans cette configuration, des amplificateurs stéréo identiques
Dans cette configuration, vous pouvez utiliser des amplificateurs
sont utilisés pour chaque enceinte. Un canal de chaque
différents pour entraîner les sections de fréquences basses et
amplificateur entraîne la section basses fréquences et l’autre
médium-hautes de vos enceintes (p. ex. des amplis à tube pour les
canal entraîne la section hautes fréquences, comme illustré ci-
hautes fréquences et des amplis à semi-conducteurs pour les
dessous.
basses fréquences). Chaque canal d’un ampli entraîne alors la
section basses fréquences de chaque enceinte et chaque canal
Raccordez un jeu de câbles et le canal d’amplificateur sur le jeu
de l’autre ampli entraîne la section médium-hautes fréquences,
inférieur des bornes de connexion (réseau spécifique des haut-
comme illustré ci-dessous.
parleurs de graves).
Cette méthode suppose que les deux amplificateurs aient le
Raccordez ensuite le second jeu de câbles et l’autre canal
même gain; faute de quoi, un déséquilibre sera perçu dans la
d’amplificateur sur le jeu supérieur de bornes de connexion
restitution des fréquences basses et médium-hautes, provenant
(réseau spécifique CST).
de vos enceintes. En cas de doute, veuillez consulter votre
Prenez bien soin de raccorder les deux câbles (+) sur les bornes
concessionnaire.
(+) de l’amplificateur et les deux câbles (–) sur les bornes (–) de
l’amplificateur.
Pré-ampli (arrière)
Pré-ampli (arrière)
OUTPUTOUTPUT
OUTPUT
OUTPUT
(Seule une voie est indiquée)
(Seule une voie est indiquée)
(Adaptateur en
(Adaptateur en Y disponible
Y disponible
dans le commerce)
dans le commerce)
Ampli de
Ampli de puissance
Ampli de puissance
(arrière)
INPUT
(arrière)
INPUT
INPUT
puissance
INPUT
(arrière)
(Hautes fréquences)
(Basses fréquences)
SPEAKERS OUTPUT
SPEAKERS OUTPUT
SPEAKERS OUTPUT
Ch.1 Ch.2
(Seule une voie est indiquée)
(Seule une voie est indiquée)
HF
HF
HF
HF
LF
LF
LF
LF
Enceinte (arrière) : Panneau d’entrée
Enceinte (arrière) : Panneau d’entrée
Enceinte
Enceinte
10
Fr
