Pioneer fh-x700bt: instruction

CD RDS RECEIVER

AUTORADIO CD RDS

SINTOLETTORE CD RDS

English NederlandsDeutschEspañolItalianoFrançais Русский

REPRODUCTOR DE CD CON RECEPTOR RDS

CD RDS-EMPFÄNGER

CD RDS-ONTVANGER

CD RDS ПРИЕМНИК

Installation Manual

Manuel d’installation

FH-X700BT

Manuale d’installazione

Manual de instalación

Installationsanleitung

Installatiehandleiding

Руководство по установке

Important

! Check all connections and systems before

final installation.

! Do not use unauthorized parts as this may

cause malfunctions.

! Consult your dealer if installation requires

drilling of holes or other modifications to the

vehicle.

! Do not install this unit where:

— it may interfere with operation of the vehicle.

— it may cause injury to a passenger as a result

of a sudden stop.

! The semiconductor laser will be damaged if

it overheats. Install this unit away from hot

places such as near the heater outlet.

! Optimum performance is obtained when the

unit is installed at an angle of less than 60°.

60°

! When installing, to ensure proper heat dis-

persal when using this unit, make sure you

leave ample space behind the rear panel and

wrap any loose cables so they are not block-

ing the vents.

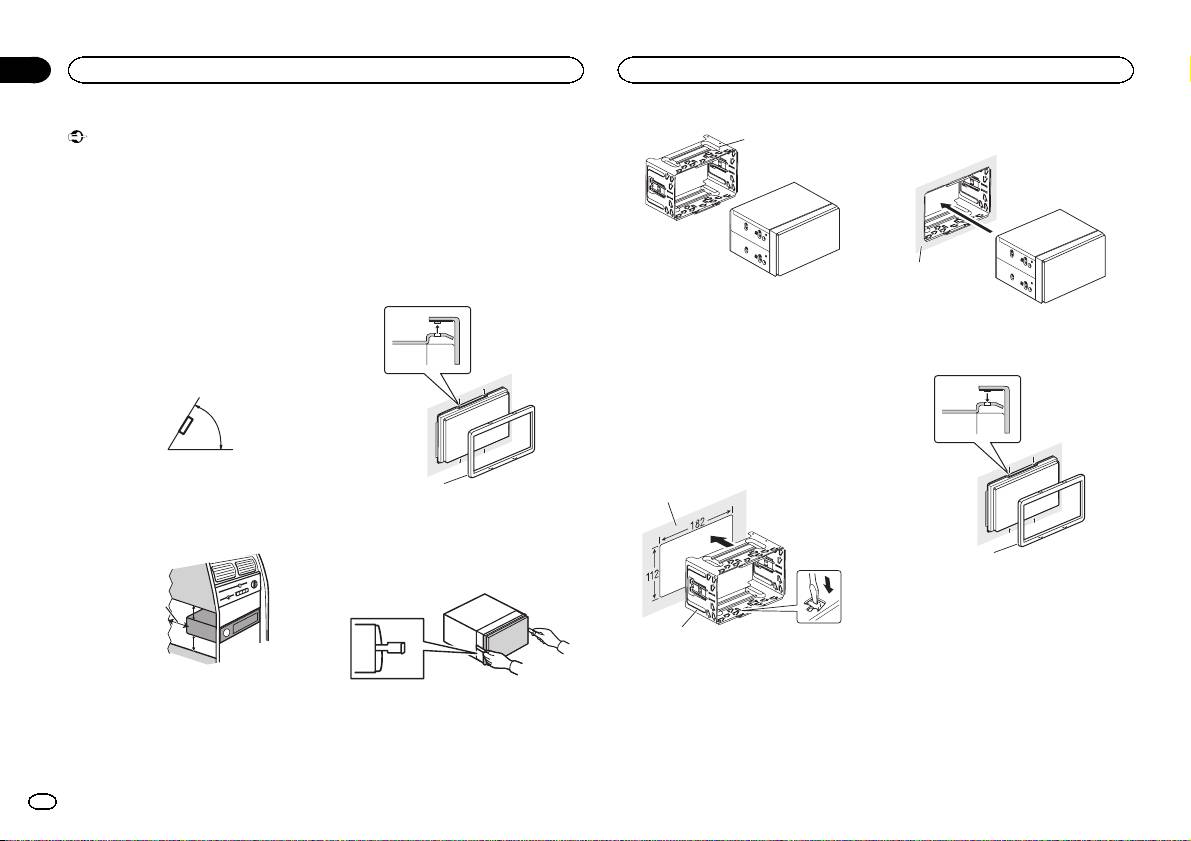

How to install

This unit can be installed properly using either

of the methods in the below list.

! Installation with the holder

! Installation using the screw holes on the side

of the unit

Before installing this unit

1 Remove the trim ring.

Leave ample

5 cm

space

5 cm

! Use commercially available parts when in-

stalling.

1

1 Holder

(factory-supplied part)

Installation with the holder

1 Install the holder into the dashboard.

After inserting the holder into the dashboard, se-

lect and bend the tabs appropriate to the thick-

ness of the dashboard material. (Install this unit

as firmly as possible using the top and bottom

tabs. To secure this unit, bend the tabs 90 de-

grees.)

1

1 Trim ring

2 Insert the supplied extraction keys into

both sides of the unit until they click into

place.

3 Pull the unit out of the holder.

Remove the holder.

Section

01

Installation

Installation

2 Install this unit.

1

1 Dashboard

3 Attach the trim ring.

1

1 Trim ring

Removing the holder

The procedure is the same as that for Before in-

1 Dashboard

stalling this unit. For details, refer to Before in-

2 Holder

stalling this unit on this page.

(factory-supplied part)

2

En

Installation using the screw

holes on the side of the unit

% Fastening the unit to the factory radio-

mounting bracket.

Position the unit so that its screw holes are

aligned with the screw holes of the bracket, and

tighten the screws at 3 locations on each side.

1

2

Important

— Never wire the negative speaker cable directly

! When installing this unit in a vehicle without

to ground.

an ACC (accessory) position on the ignition

— Never band together negative cables of multi-

switch, failure to connect the red cable to the

ple speakers.

terminal that detects operation of the ignition

! When this unit is on, control signals are sent

key may result in battery drain.

through the blue/white cable. Connect this

cable to the system remote control of an ex-

ternal power amp or the vehicle’s auto-anten-

F

F

O

N

O

S

T

na relay control terminal (max. 300 mA

T

R

A

12 V DC). If the vehicle is equipped with a

glass antenna, connect it to the antenna

ACC position No ACC position

booster power supply terminal.

! Use of this unit in conditions other than the

! Never connect the blue/white cable to the

following could result in fire or malfunction.

power terminal of an external power amp.

— Vehicles with a 12-volt battery and negative

Also, never connect it to the power terminal

grounding.

of the auto antenna. Doing so may result in

— Speakers with 50 W (output value) and 4 W to

battery drain or a malfunction.

8 W (impedance value).

! The black cable is ground. Ground cables for

! To prevent a short-circuit, overheating or mal-

this unit and other equipment (especially,

function, be sure to follow the directions

high-current products such as power amps)

below.

must be wired separately. If they are not, an

— Disconnect the negative terminal of the bat-

accidental detachment may result in a fire or

tery before installation.

malfunction.

— Secure the wiring with cable clamps or adhe-

sive tape. Wrap adhesive tape around wiring

This unit

that comes into contact with metal parts to

protect the wiring.

3

— Place all cables away from moving parts,

such as the shift lever and seat rails.

1

2

— Place all cables away from hot places, such

3

as near the heater outlet.

— Do not connect the yellow cable to the battery

by passing it through the hole to the engine

compartment.

— Cover any disconnected cable connectors

1 If the pawl gets in the way, bend it down.

with insulating tape.

2 Factory radio mounting bracket

— Do not shorten any cables.

3 Truss (5 mm × 8 mm) screws

— Never cut the insulation of the power cable of

4 Dashboard or console

this unit in order to share the power with

other devices. The current capacity of the

cable is limited.

— Use a fuse of the rating prescribed.

Section

Installation

Connections

01

02

English

4

5

1 Power cord input

2 Microphone input

3 Microphone

4m

4 Rear output or subwoofer output

5 Front output

En

3

Section

02

Connections

Connections

6 Antenna input

7 Connect leads of the same color to each

Power amp (sold separately)

7 Fuse (10 A)

other.

Perform these connections when using the op-

8 Wired remote input

8 Black (chassis ground)

tional amplifier.

Hard-wired remote control adapter can be

9 Blue/white

connected (sold separately).

The pin position of the ISO connector will dif-

1

3

fer depending on the type of vehicle. Connect

2

9 and b when Pin 5 is an antenna control

4

Power cord





type. In another type of vehicle, never con-

55

nect 9 and b.





3

4

3

a Blue/white

Connect to system control terminal of the

1

2

6

power amp (max. 300 mA 12 V DC).





1

2

5

6

77

b Blue/white





Connect to auto-antenna relay control termi-

nal (max. 300 mA 12 V DC).

1 System remote control

3

4

c Speaker leads

Connect to Blue/white cable.

White: Front left +

2 Power amp (sold separately)

White/black: Front left *

3 Connect with RCA cables (sold separately)

7

5

6

Gray: Front right +

4 To Front output

Gray/black: Front right *

5 Front speaker

8

Green: Rear left + or subwoofer +

6 To Rear output or subwoofer output

a

Green/black: Rear left * or subwoofer *

7 Rear speaker or subwoofer

Violet: Rear right + or subwoofer +

9

b

Violet/black: Rear right * or subwoofer *

d ISO connector

d

In some vehicles, the ISO connector may be

c

divided into two. In this case, be sure to con-

nect to both connectors.

1 To power cord input

2 Depending on the kind of vehicle, the func-

Notes

tion of 3 and 5 may be different. In this

! Change the initial setting of this unit (refer to

case, be sure to connect 4 to 5 and 6 to

the operation manual). The subwoofer output

3.

of this unit is monaural.

3 Yellow

! When using a subwoofer of 70 W (2 W), be

Back-up (or accessory)

sure to connect the subwoofer to the violet

4 Yellow

and violet/black leads of this unit. Do not

Connect to the constant 12 V supply termi-

connect anything to the green and green/

nal.

black leads.

5 Red

Accessory (or back-up)

6 Red

Connect to terminal controlled by ignition

switch (12 V DC).

4

En

1

2 Install the microphone clip on the steer-

CAUTION

ing column.

It is extremely dangerous to allow the micro-

phone lead to become wound around the steer-

ing column or shift lever. Be sure to install the

unit in such a way that it will not obstruct driv-

ing.

Note

2

Install the microphone in a position and orienta-

tion that will enable it to pick up the voice of the

person operating the system.

1 Microphone clip

When installing the

2 Clamp

microphone on the sun visor

Use separately sold clamps to secure the

lead where necessary inside the vehicle.

1 Install the microphone on the micro-

phone clip.

When installing the

1

microphone on the steering

2

column

1 Install the microphone on the micro-

phone clip.

1 Microphone

1

2 Microphone clip

2

2 Install the microphone clip on the sun

visor.

3

With the sun visor up, install the microphone

4

clip. (Lowering the sun visor reduces the voice

recognition rate.)

1 Microphone

2 Microphone base

3 Microphone clip

4 Fit the microphone lead into the groove.

# Microphone can be installed without using mi-

crophone clip. In this case, detach the microphone

base from the microphone clip. To detach the micro-

phone base from the microphone clip, slide the mi-

crophone base.

Section

Installing the microphone

Installing the microphone

03

English

1

3

1 Double-sided tape

2 Install the microphone clip on the rear side of

the steering column.

3 Clamp

Use separately sold clamps to secure the

lead where necessary inside the vehicle.

Adjusting the microphone

angle

The microphone angle can be adjusted.

En

5

Important

! Vérifiez toutes les connexions et tous les sys-

tèmes avant l’installation finale.

! N’utilisez pas de pièces non autorisées car il

peut en résulter des dysfonctionnements.

! Consultez votre revendeur si l’installation né-

cessite le perçage de trous ou d’autres modi-

fications du véhicule.

! N’installez pas cet appareil là où :

— il peut interférer avec l’utilisation du véhicule.

— il peut blesser un passager en cas d’arrêt

soudain du véhicule.

! Le laser à semi-conducteur sera endommagé

s’il devient trop chaud. Installez cet appareil

àl’écart de tous les endroits chauds, par

exemple les sorties de chauffage.

! Des performances optimales sont obtenues

quand l’appareil est installé à un angle infé-

rieur à 60°.

60°

! Lors de l’installation, pour assurer une dis-

persion correcte de la chaleur quand cet ap-

pareil est utilisé, assurez-vous de laisser un

espace important derrière la face arrière et

enroulez les câbles volants de façon qu’ils ne

bloquent pas les orifices d’aération.

Procédure d’installation

Cet appareil peut être installé correctement

selon l’une des méthodes de la liste ci-dessous.

! Installation avec le support

! Installation à l’aide des trous de vis sur les

côtés de l’appareil

Avant l’installation de cet

appareil

1 Retirez l’anneau de garniture.

Laissez suffisamment

d’espace

5 cm

5 cm

! Utilisez des pièces disponibles dans le

commerce lors de l’installation.

1

1 Support

(pièce fournie)

Installation avec le support

1 Installez le support dans le tableau de

bord.

Une fois le support installé dans le tableau de

bord, sélectionnez et courber les pattes en fonc-

tion de l’épaisseur du tableau de bord. (Fixez cet

appareil aussi fermement que possible à l’aide

des pattes supérieures et inférieures. Afin de

fixer fermement l’appareil, courbez les pattes de

90 degrés.)

1

1 Anneau de garniture

2 Insérez les clés d’extraction fournies dans

les deux côtés de l’appareil jusqu’àcequ’el-

les s’enclenchent en place.

3 Tirez l’appareil hors du support.

Retirez le support.

Section

01

Installation

Installation

2 Installez cet appareil.

1

1 Tableau de bord

3 Fixez l’anneau de garniture.

1

1 Anneau de garniture

Retrait du support

La procédure est identique à la procédure Avant

l’installation de cet appareil. Pour les détails, re-

portez-vous à cette page, Avant l’installation de

1 Tableau de bord

cet appareil.

2 Support

(pièce fournie)

6

Fr

Installation à l’aide des trous

de vis sur les côtés de l’appareil

% Fixation de l’appareil sur le support de

montage radio d’usine.

Positionnez l’appareil de sorte que les trous des

vis soient alignés avec les trous des vis sur le

support, puis serrez les vis aux 3 emplacements

de chaque côté de l’appareil.

1

2

Section

Installation

Connexions

01

02

Important

— Ne coupez jamais l’isolation du câble d’ali-

! Lors de l’installation de cet appareil dans un

mentation de cet appareil pour partager l’ ali-

véhicule sans position ACC (accessoire) sur

mentation avec d’autres appareils. La

le contact d’allumage, ne pas connecter le

capacité en courant du câble est limitée.

câble rouge à la borne qui détecte l’utilisa-

— Utilisez un fusible correspondant aux caracté-

tion de la clé de contact peut entraîner le dé-

ristiques spécifiées.

chargement de la batterie.

— Ne câblez jamais le câble négatif du haut-par-

leur directement à la masse.

Français

— Ne réunissez jamais ensemble les câbles né-

F

O

F

N

O

S

T

gatifs de plusieurs haut-parleurs.

A

T

R

! Lorsque cet appareil est sous tension, les si-

gnaux de commande sont transmis via le

Avec position ACC Sans position ACC

câble bleu/blanc. Connectez ce câble à la té-

! L’utilisation de cet appareil dans des condi-

lécommande du système d’un amplificateur

tions autres que les conditions suivantes

de puissance externe ou à la borne de

pourrait provoquer un incendie ou un mau-

commande du relais de l’antenne motorisée

vais fonctionnement.

du véhicule (max. 300 mA 12 V CC). Si le véhi-

— Véhicules avec une batterie 12 volts et mise à

cule est équipé d’une antenne intégrée à la

la masse du négatif.

lunette arrière, connectez-le à la borne d’ali-

— Haut-parleurs avec une puissance de sortie

mentation de l’amplificateur d’antenne.

de 50 W et une impédance de 4 W à8W.

! Ne reliez jamais le câble bleu/blanc à la

! Pour éviter un court-circuit, une surchauffe

borne d’alimentation d’un amplificateur de

ou un dysfonctionnement, assurez-vous de

puissance externe. De même, ne le reliez pas

respecter les instructions suivantes.

à la borne d’alimentation de l’antenne moto-

— Déconnectez la borne négative de la batterie

risée. Dans le cas contraire, il peut en résul-

avant l’installation.

ter un déchargement de la batterie ou un

— Fixez le câblage avec des serre-fils ou de la

dysfonctionnement.

bande adhésive. Pour protéger le câblage, en-

! Le câble noir est la masse. Les câbles de

roulez dans du ruban adhésif les parties du

terre de cet appareil et d’autres produits (par-

câblage en contact avec des pièces en métal.

ticulièrement les produits avec des courants

— Placez les câbles à l’écart de toutes les par-

élevés tels que l’amplificateur de puissance)

3

ties mobiles, telles que le levier de vitesse et

doivent être câblés séparément. Dans le cas

les rails des sièges.

contraire, ils peuvent se détacher accidentel-

— Placez les câbles à l’écart de tous les endroits

lement et provoquer un incendie ou un dys-

chauds, par exemple les sorties de chauf-

fonctionnement.

fage.

1 Courbez la languette vers le bas si elle gêne.

— Ne reliez pas le câble jaune à la batterie à tra-

2 Support de montage radio d’usine

vers le trou dans le compartiment moteur.

3 Vis à tête bombée (5 mm × 8 mm)

— Recouvrez tous les connecteurs de câbles qui

4 Tableau de bord ou console

ne sont pas connectés avec du ruban adhésif

isolant.

— Ne raccourcissez pas les câbles.

Fr

7

Cet appareil

3

1

2

Section

02

Connexions

Connexions

9 Bleu/blanc

! Lors de l’utilisation d’un haut-parleur d’extrê-

Cordon d’alimentation

La position des broches du connecteur ISO

mes graves de 70 W (2 W), assurez-vous de

est différente selon le type de véhicule.

connecter le haut-parleur d’extrêmes graves

3

4

Connectez 9 et b lorsque la broche 5 est de

aux fils violet et violet/noir de cet appareil. Ne

4

5

type commande de l’antenne. Dans un type

connectez aucun périphérique aux fils vert et

1

différent de véhicule, ne connectez jamais 9

vert/noir.

2

5

6

et b.

a Bleu/blanc

Connectez à la borne de commande du sys-

Amplificateur de puissance

3

4

tème de l’amplificateur de puissance (max.

(vendu séparément)

300 mA 12 V CC).

Réalisez ces connexions lors de l’utilisation d’un

7

5

6

b Bleu/blanc

amplificateur optionnel.

Connectez à la borne de commande du relais

1 Entrée cordon d’alimentation

8

de l’antenne motorisée (max. 300 mA 12 V

1

3

2 Entrée microphone

a

CC).

2

3 Microphone

c Fils des haut-parleurs

4





4m

9

b

Blanc : Avant gauche +

55

4 Sortie arrière ou haut-parleur d’extrêmes gra-

Blanc/noir : Avant gauche *





3

ves

d

Gris : Avant droite +

5 Sortie avant

Gris/noir : Avant droite *

1

2

c

6

6 Entrée antenne

Vert: Arrière gauche + ou haut-parleur d’ex-





77

7 Fusible (10 A)

1 Vers l’entrée cordon d’alimentation

trêmes graves +





8 Entrée télécommande câblée

2 Selon le type de véhicule, 3 et 5 peuvent

Vert/noir: Arrière gauche * ou haut-parleur

Un adaptateur de télécommande câblée

avoir une fonction différente. Dans ce cas,

d’extrêmes graves *

1 Télécommande du système

(vendu séparément) peut être connecté.

Connectez au câble bleu/blanc.

assurez-vous de connecter 4 à 5 et 6 à 3.

Violet : Arrière droite + ou haut-parleur d’ex-

3 Jaune

trêmes graves +

2 Amplificateur de puissance (vendu séparé-

Alimentation de secours (ou accessoire)

Violet/noir: Arrière droite * ou haut-parleur

ment)

4 Jaune

d’extrêmes graves *

3 Connectez avec des câbles RCA (vendus sé-

parément)

Connectez à la borne d’alimentation 12 V per-

d Connecteur ISO

4 Vers la sortie avant

manente.

Dans certains véhicules, il est possible que

5 Haut-parleur avant

5 Rouge

le connecteur ISO soit divisé en deux. Dans

ce cas, assurez-vous de connecter les deux

6 Vers la sortie arrière ou la sortie du haut-par-

Accessoire (ou alimentation de secours)

leur d’extrêmes graves

6 Rouge

connecteurs.

7 Haut-parleur arrière ou haut-parleur d’extrê-

Connectez à la borne contrôlée par le

Remarques

mes graves

contact d’allumage (12 V CC).

! Changez les réglages initiaux de cet appareil

7 Connectez les fils de même couleur en-

(reportez-vous au mode d’emploi). La sortie

semble.

haut-parleur d’extrêmes graves de cet appa-

8 Noir (masse du châssis)

reil est monaurale.

8

Fr

1

2 Installez le clip microphone sur la colonne

PRÉCAUTION

de direction.

Il est extrêmement dangereux de laisser le fil du

microphone s’enrouler autour de la colonne de

direction ou du levier de vitesse. Assurez-vous

d’installer cet appareil de telle manière qu’il ne

gêne pas la conduite.

Remarque

2

Installez le microphone dans une position et

une orientation qui lui permette de capter la voix

de la personne qui utilise le système.

1 Clip microphone

Si vous installez le

2 Serre-fils

microphone sur le pare-soleil

Utilisez des serre-fils vendus séparément

pour fixer le fil là où c’est nécessaire dans le

1 Installez le microphone sur le clip micro-

véhicule.

phone.

1

Si vous installez le microphone

2

sur la colonne de direction

1 Installez le microphone sur le clip micro-

phone.

1

1 Microphone

2

2 Clip microphone

2 Installez le clip microphone sur le pare-

soleil.

3

Avec le pare-soleil relevé, installez le clip micro-

4

phone. (Abaisser le pare-soleil réduit le taux de

1 Microphone

reconnaissance vocale.)

2 Base pour microphone

3 Clip microphone

4 Insérez le fil du microphone dans la fente.

# Le microphone peut être installé sans le clip mi-

crophone. Dans ce cas, détachez la base pour micro-

phone du clip microphone. Pour détacher la base

pour microphone du clip microphone, faites-la glis-

ser.

Section

Installation du microphone

Installation du microphone

03

1

Français

3

1 Bande double face

2 Installez le clip microphone sur la face arrière

de la colonne de direction.

3 Serre-fils

Utilisez des serre-fils vendus séparément

pour fixer le fil là où c’est nécessaire dans le

véhicule.

Réglage de l’angle du

microphone

L’angle du microphone peut être réglé.

Fr

9
