Thank you for buying this Pioneer product.

Please read through these operating instructions so you will know how to operate your model properly. After you have finished reading the

instructions, put them away in a safe place for future reference.

Before you start

• The nominal impedance of this speaker system is 6

Ω

.

Connect the speaker system to an amplifier with a load

impedance ranging from 4

Ω

to 16

Ω

(a model with “4

Ω

to

16

Ω

” displayed on the speaker output terminals).

In order to prevent damage to the speaker system resulting

from input overload, please observe the following precautions:

• Do not supply power to the speaker system in excess of the

maximum permissible input.

• When using a graphic equalizer to emphasize loud sounds

in the high-frequency range, do not use excessive amplifier

volume.

• Do not try to force a low-powered amplifier to produce loud

volumes of sound (the amplifier’s harmonic distortion will

be increased, and you may damage the speaker).

Caution: installation

• Do not attach these speakers to the wall or ceiling. They may

fall off and cause injury.

• Do not install your speakers overhead on the ceiling or wall. If

improperly attached, the speaker grille can fall and cause

damage or personal injury.

• Switch off and unplug your AV equipment and consult the

instructions when connecting up components. Make sure you

use the correct connecting cables.

Caution: in use

• Do not place the speaker on an unstable surface. It could

present a hazard if it falls, as well as damaging the equipment.

• Do not use the speaker to output distorted sound for long

periods of times. This can result in a fire hazard.

• Do not sit or stand on the speaker, or let children play on the

speaker.

• Do not put large or heavy objects on top of the speaker.

Cleaning the speaker cabinet

With normal use, wiping with a dry cloth should be sufficient to

keep the cabinet clean. If necessary, clean with a cloth dipped in

a neutral cleanser diluted five or six times with water, and wrung

out well. Do not use furniture wax or cleansers.

Never use thinners, benzine, insecticide sprays or other chemicals

on or near this unit since these will corrode the surfaces.

What’s in the box

Speaker cable (3 m) x 1

Silicon rubber foot x 4

Warranty card

Operating instructions (this document)

For U.S. model

For European model

WARNING:

 Handling the cord on this product or

cords associated with accessories sold with the

product will expose you to chemicals listed on

proposition 65 known to the State of California and

other governmental entities to cause cancer and

birth defect or other reproductive harm.

D36-P4_A_En

Wash hands after handling

If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used

electronic products in accordance with legislation that requires proper treatment, recovery and recycling.

Private households in the member states of the EU, in Switzerland and Norway may return their used electronic products free of charge to

designated collection facilities or to a retailer (if you purchase a similar new one).

For countries not mentioned above, please contact your local authorities for the correct method of disposal.

By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential

negative effects on the environment and human health.

K058_A_En

S-31C_En.fm  2 ページ  ２００９年７月２９日　水曜日　午後４時１６分

3

En

English

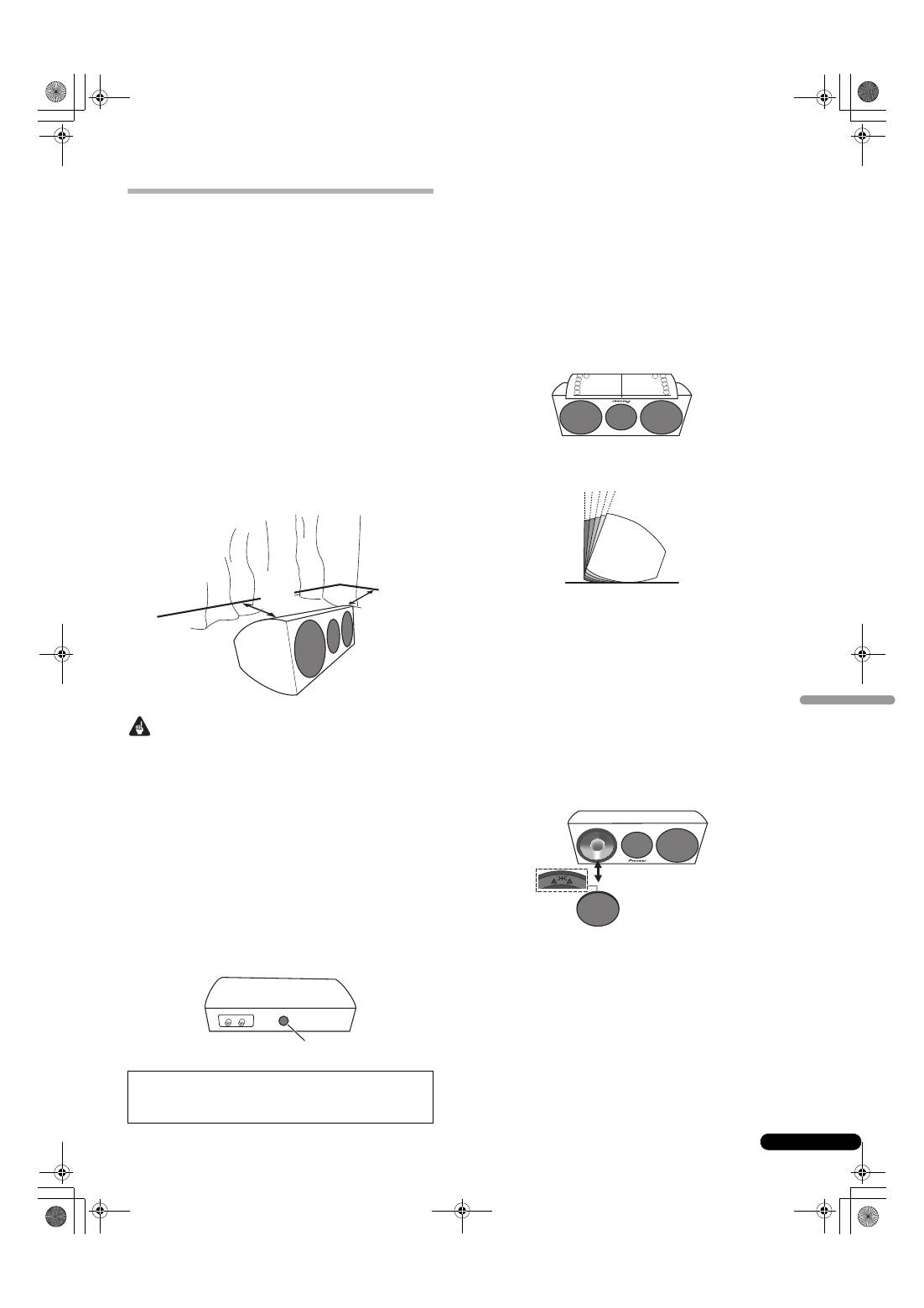

How to install

Choosing where to place the speaker systems

• Sounds played through speaker systems are easily affected in

subtle ways by the conditions in the listening space.

• For best sound, choose a solid floor upon which to place the

speakers, and position the speakers as shown below. The level

of low sounds can be adjusted by moving the speakers closer

to or further from the wall. Adjust the speakers so that they are

equidistant from their respective side walls to assure balanced

sound.

• If the room has a lot of reverberation, we recommend hanging

heavy fabric on the walls, and/or putting a carpet on the floor

to damp the sound. For best results, cover walls completely.

• This speaker is a bookshelf-type speaker which will give best

performance when placed on a solid, level surface off the floor.

Placing the speaker directly on the floor will result in boomy,

undefined sound.

• Pioneer assumes no liability whatsoever for damages

resulting from assembly, improper mounting, insufficient

reinforcement, misuse of the product, acts of nature, etc.

Using the Foam Plug

On the rear side of the unit, a foam plug is provided to allow

adjustment of the bass sound. The foam plug can be removed if

desired to produce a different bass emphasis.

The following can be taken as general guidelines for use of the

foam plug:

• Mounted in the middle of a rack: Leave the foam plug in place

• Mounted on the top of a rack or on the floor: Remove the foam

plug

When using the silicon rubber feet

These speaker systems have been provided with silicon rubber

feet. Use them to adjust the four corners to produce optimum

stability.

Using the template (see end page) will allow easiest adjustment of

the setting angle.

Using the template

1

Open the hole in the template along the line indicating

your desired setting angle.

2

Align the line with the front of the unit, and then align

the template with the cabinet.

3

Affix the four silicon rubber feet in alignment with the

four cut-out holes.

Attaching and Removing the Grille

It is recommended that this speaker system be used with the grille

net attached, but it can be removed if desired. To remove, follow

these instructions:

1

To remove the grille, place your fingers at the outside of

the grille toward the bottom and pull gently outward. Then

do the same at the top to detach.

2

To reattach the grille, hold the speaker grille with the

triangular symbol pointing upward, then align the four pins

on the back side of the grille with the holes in the speaker

and press in firmly.

Do not force the foam plug into the hole excessively,

since it might be pressed inside the speaker and be

impossible to remove.

50 cm

(19

11

/

16

 in.)

20 cm

(7

7

/

8

 in.)

foam plug

0 5 101520

S-31C_En.fm  3 ページ  ２００９年７月２９日　水曜日　午後４時１６分

4

En

Connections

This speaker does not include speaker cables used for connecting

to an amplifier.

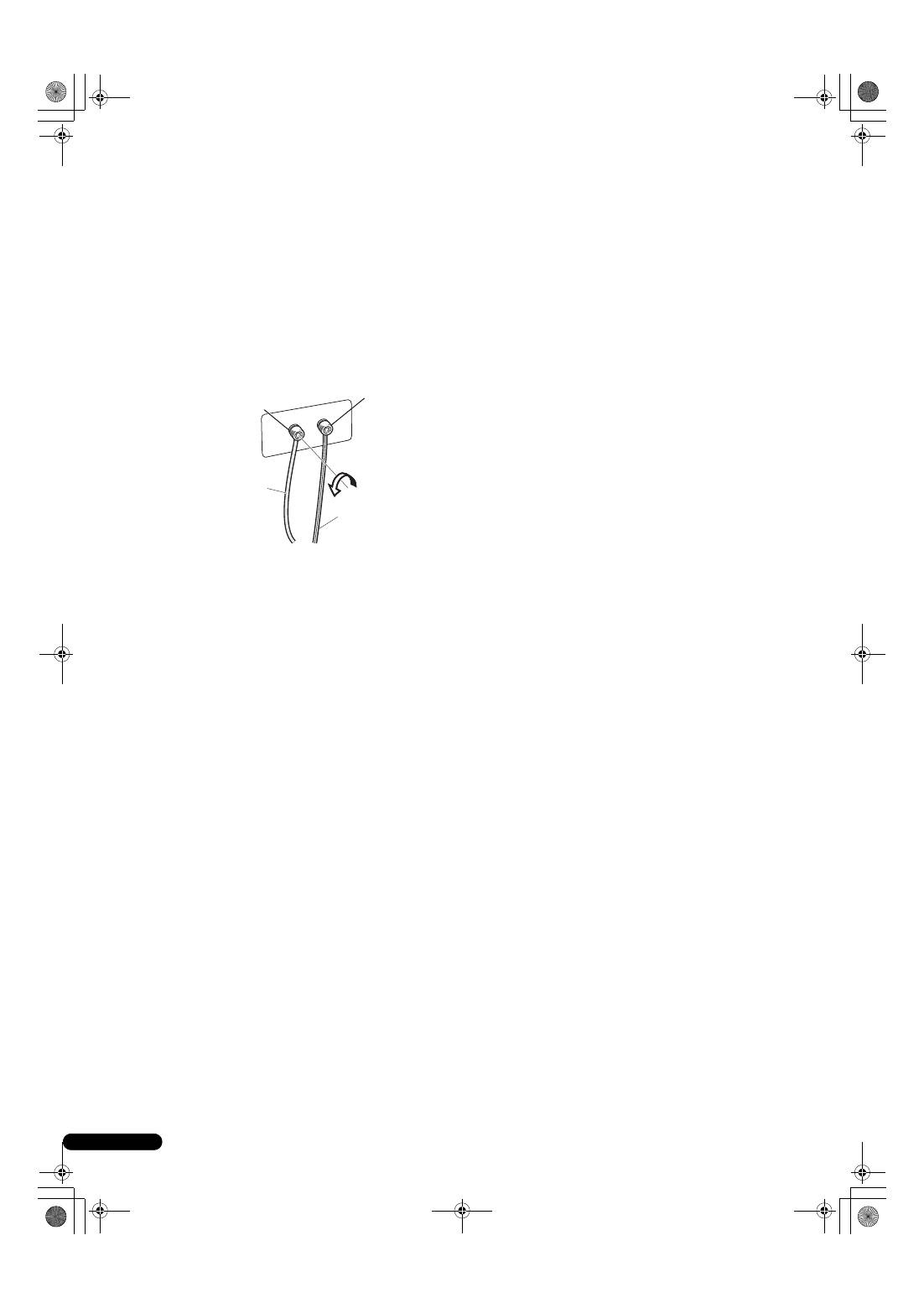

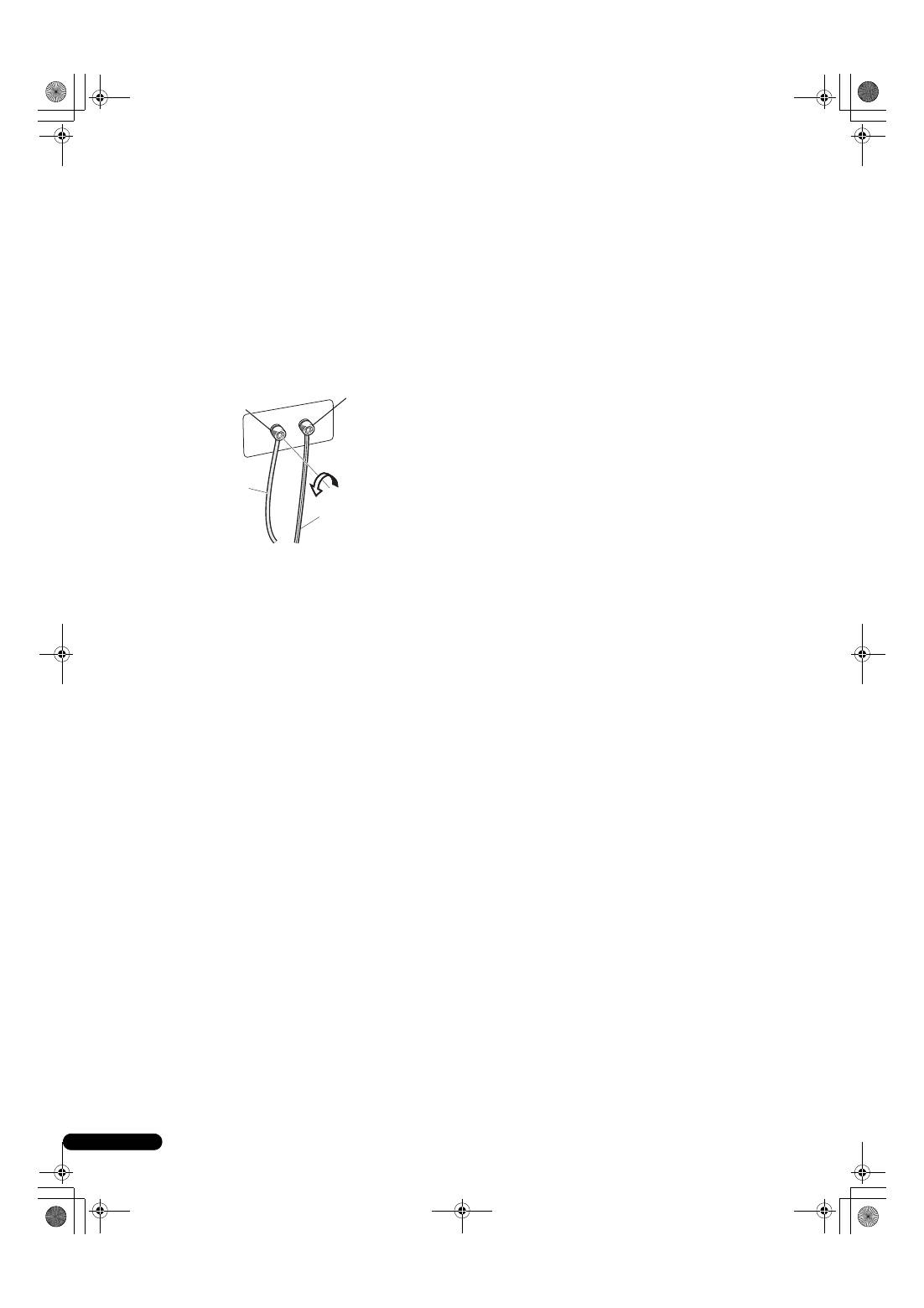

Connecting the cables

1

Switch off the power to your amplifier.

2

Connect the speaker cables to the input terminals on the

back of the speaker. For input terminal polarity, red is

positive (+) and black is negative (–).

Loosen the knobs on the input terminals and insert the speaker

cable wires into each of the terminal post holes, then tighten the

knobs.

3

Connect the other ends of the cables to the amp's

speaker

output terminals (for more details, refer to your amp

instruction manual).

• You can also connect the speaker’s terminals with a banana

plug.

• When using a banana plug, first remove the caps covering the

speaker terminal.

• After connecting the plugs, pull lightly on the cables to make

sure that the ends of the cables are securely connected to the

terminals. Poor connections can create noise and

interruptions in the sound.

• If the cables’ wires happen to be pushed out of the terminals,

allowing the wires to come into contact with each other, it

places an excessive additional load on the amp. This may

cause the amp to stop functioning, and may even damage the

amp.

• When using a set of speakers connected to an amplifier, you

won’t be able to obtain the normal stereo effect if the polarity

(

+

,

–

) of one of the speakers (left or right) is reversed.

Red terminal (+)

Black terminal (

−

)

Hot-side speaker cord

Common-side

speaker cord

CAUTION

These speaker terminals carry

HAZARDOUS LIVE

voltage

. To prevent the risk of electric shock when

connecting or disconnecting the speaker cables,

disconnect the power cord before touching any

uninsulated parts.

 D3-4-2-2-3_A_En

S-31C_En.fm  4 ページ  ２００９年７月２９日　水曜日　午後４時１６分

5

En

English

Specifications

Enclosure. . . . . . . . . . . . . . . . . . . . . . . . . . . .  Bass-reflex bookshelf type

Configuration  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-way

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10 cm (4 in.) cone x 2

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5 cm (1 in.) dome

Impedance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Frequency response . . . . . . . . . . . . . . . . . . . . . . . . . . . .  45 Hz to 40 kHz

Sensitivity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2.83 V)

Maximum input power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Crossover frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Exterior dimensions  . . . . . . .  364 (W) mm x 146 (H) mm x 177 (D) mm

14

5

/

16

 (W) in. x 5

3

/

4

 (H) in. x 6

15

/

16

(D) in.

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3.6 kg (7 lbs 15 oz.)

Supplied accessories

Speaker cable (3 m)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Silicon rubber foot  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4

Warranty card

Operating instructions (this document)

Specifications and design subject to possible modification

without notice, due to improvements.

is a trademark placed on a product with Pioneer’s Phase

Control technology. This technology enables high-grade sound

reproduction through each component by improving overall

phase matching.

Published by Pioneer Corporation.

Copyright © 2009 Pioneer Corporation.

All rights reserved.

S001_En

Selecting fine audio equipment such as the unit

you’ve just purchased is only the start of your

musical enjoyment. Now it’s time to consider how

you can maximize the fun and excitement your

equipment  offers. This manufacturer and the

Electronic Industries Association’s Consumer

Electronics Group want you to get the most out of

your equipment by playing it at a safe level. One that

lets the sound come through loud and clear without

annoying blaring or distortion-and, most importantly,

without affecting your sensitive hearing.

Sound can be deceiving. Over time your hearing

“comfort level” adapts to higher volumes of sound.

So what sounds  “normal” can actually be loud and

harmful to your hearing. Guard against this by

setting your equipment at a safe level BEFORE your

hearing adapts.

To establish a safe level:

•  Start your volume control at a low setting.

•  Slowly increase the sound until you can hear it

comfortably and   clearly, and without distortion.

Once you have established a comfortable sound

level:

•  Set the dial and leave it there.

Taking a minute to do this now will help to prevent

hearing damage or loss in the future. After all, we

want you listening for a lifetime.

We Want You Listening For A Lifetime

Used wisely, your new sound equipment will

provide a lifetime of fun and enjoyment. Since

hearing damage from loud noise is often

undetectable until it is too late, this manufacturer

and the Electronic Industries Association’s

Consumer Electronics Group recommend you avoid

prolonged exposure to excessive noise. This list of

sound levels is included for your protection.

Decibel

Level Example

  30

Quiet library, soft whispers

 40  Living room, refrigerator, bedroom away from traffic

  50

Light traffic, normal conversation, quiet office

  60

Air conditioner at 20 feet, sewing machine

  70

Vacuum cleaner, hair dryer, noisy restaurant

 80  Average city traffic, garbage disposals, alarm clock

at two feet.

THE FOLLOWING NOISES CAN BE DANGEROUS

UNDER CONSTANT EXPOSURE

 90  Subway, motorcycle, truck traffic, lawn mower

  100  Garbage truck, chain saw, pneumatic drill

  120  Rock band concert in front of speakers,

thunderclap

  140  Gunshot blast, jet plane

  180  Rocket launching pad

Information courtesy of the Deafness Research Foundation.

For U.S. model

S-31C_En.fm  5 ページ  ２００９年７月２９日　水曜日　午後４時１６分

2

Fr

Nous vous remercions d’avoir acheté ce produit Pioneer.

Veuillez lire attentivement ce mode d’emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications,

conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Avant de commencer

• L’impédance nominale de ces enceintes acoustiques est de

6

Ω

. Raccordez ces enceintes à un amplificateur dont

l’impédance de charge va de 4

Ω

à 16

Ω

(un modèle pour

lequel “4

Ω

to 16

Ω

” est indiqué sur les bornes de sortie des

enceintes).

Pour éviter d’endommager les enceintes par une surcharge à

l’entrée, observez les précautions suivantes :

• Ne fournissez pas aux enceintes acoustiques une

puissance électrique dépassant l’entrée maximale

autorisée.

• Si vous utilisez un égaliseur graphique pour accentuer les

sons dans la plage des hautes fréquences, n’élevez pas trop

le volume de l’amplificateur.

• N’essayez pas de pousser un amplificateur de faible

puissance à produire un volume sonore élevé, car la

distorsion harmonique de l’amplificateur en serait

accentuée et vous pourriez endommager les haut-parleurs.

Précautions: d’installation

• Ne fixez pas les enceintes sur une paroi ou au plafond. Elles

pourraient tomber et provoquer des blessures.

• N’installez pas les enceintes en hauteur, au plafond ou sur

une paroi. Si elle est mal installée, la grille des haut-parleurs

peut tomber et provoquer des dégâts, voire des blessures à

des personnes.

• Mettez votre système audiovisuel hors tension et débranchez-

le, puis consultez le mode d’emploi avant de brancher des

composants. Prenez soin d’utiliser correctement les cordons

de raccordement.

Précautions: d’utilisation

• Ne placez pas l’enceinte sur une surface instable. En tombant,

elle pourrait entraîner des blessures et être endommagée.

• N’utilisez pas les enceintes pour produire des sons distordus

pendant une longue période. Cela pourrait provoquer un

incendie.

• Ne montez pas et ne vous asseyez pas sur les enceintes et ne

laissez pas des enfants jouer sur celles-ci.

• Ne posez pas d’objets lourds ou volumineux sur le dessus des

enceintes.

Nettoyage du coffret de l’enceinte

Normalement, il suffira de frottez le coffret de ces enceintes avec

un linge sec pour maintenir leur propreté. Au besoin, trempez un

linge dans un détergent neutre allongé de cinq à six fois son

volume d’eau et essorez bien le linge avant de l’utiliser pour frotter

le coffret. N’utilisez pas de cire ou de détergent pour mobilier.

N’employez jamais de diluant, benzine, insecticide en atomiseur

ou autre produit chimique sur les coffrets ou à proximité, car cela

endommagerait leurs surfaces.

Contenu de l’emballage

Cordon d’enceinte (3 m) x 1

Pied en caoutchouc de silicone x 4

Carte de garantie

Mode d’emploi (ce document)

K058_A_Fr

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de

collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l’UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux

centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser

de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon

les impacts néfastes possibles sur l’environnement et la santé humaine.

02_S-31C_Fr.fm  2 ページ  ２００９年７月２９日　水曜日　午後４時１７分

3

Fr

Français

Méthode d’installation

Choix d’un emplacement pour les enceintes

acoustiques

• Les sons reproduits par les enceintes acoustiques sont

facilement affectés de manière subtile par les conditions du

local d’écoute.

• Pour obtenir un son optimal, choisissez un plancher solide

pour disposer les enceintes et positionnez-les comme indiqué

ci-après. Le niveau des sons graves peut être ajusté en

rapprochant ou éloignant les enceintes par rapport aux parois.

Afin d’obtenir un son équilibré, ajustez les enceintes de sorte

qu’elles soient équidistantes de leur mur respectif.

• Si la pièce à tendance à réverbérer les sons, nous conseillons

de suspendre des tentures aux murs et/ou de placer un tapis

sur le plancher afin d’amortir les sons. Pour obtenir les

meilleurs résultats possibles, couvrez complètement les

murs.

• Cette enceinte est du type bibliothèque et elle déploiera donc

ses meilleures performances lorsqu’elle sera placée sur une

surface solide et plate, séparée du plancher. Le fait de placer

l’enceinte directement sur le plancher provoquera un son

ronflant et mal défini.

• Pioneer n’assume aucune responsabilité en cas de dégâts

causés par un assemblage et un montage inadéquats, un

renforcement insuffisant, une erreur d’utilisation, des

catastrophes naturelles, etc.

Utilisation du bouchon de mousse

À l’arrière de l’appareil se trouve bouchon de mousse qui permet

l’ajustement des sons graves. Le bouchon de mousse peut être

retiré si vous souhaitez produire un son grave plus accentué.

Voici des instructions générales pour l’utilisation du bouchon de

mousse:

• Montage au milieu d’un bâti: Laissez le bouchon de mousse

en place

• Montage en haut d’un bâti ou sur le sol: Retirez le bouchon de

mousse

Lors de l’utilisation des pieds en caoutchouc de silicone

Ces enceintes acoustiques sont fournies avec des pieds en

caoutchouc de silicone. Utilisez-les pour ajuster les quatre coins

et obtenir un maximum de stabilité.

L’utilisation du gabarit (voir la dernière page) permet d’ajuster

facilement l’angle d’installation.

Utilisation du gabarit

1

Ouvrez le trou dans le gabarit le long de la ligne

indiquant l’angle d’installation souhaité.

2

Alignez la ligne avec l’avant de l’appareil, puis alignez le

gabarit avec le coffret.

3

Fixez les quatre pieds en caoutchouc de silicone alignés

avec les  quatre trous coupés.

Fixation et dépose de la grille

Il est recommandé d’utiliser ces enceintes acoustiques avec la

grille attachée, mais elle peut être retirée si vous le souhaitez.

Pour la retirer, suivez ces instructions:

1

Pour déposer la grille, placez vos doigts sur l’extérieur de

la grille vers le bas et tirez doucement vers l’extérieur. Puis,

faites de même avec la partie supérieure pour détacher la

grille.

2

Pour remettre la grille en place, tenez la grille avec le

symbole triangulaire dirigé vers le haut, puis alignez les

quatres ergots situés à l’arrière de la grille avec les trous sur

les enceintes et poussez fermement.

Ne poussez pas trop le bouchon de mousse dans le trou

car il pourrait entrer entièrement dans l’enceinte et

être impossible à retirer.

50 cm

20 cm

Bouchon de mousse

0 5 101520

02_S-31C_Fr.fm  3 ページ  ２００９年７月２９日　水曜日　午後４時１７分

4

Fr

Connexions

Les cordons d’enceintes, nécessaires pour le branchement à un

ampli, ne sont pas fournis avec cette enceinte acoustique.

Câblage

1

Mettez l’amplificateur hors tension.

2

Branchez les câbles d’enceinte sur les bornes d’entrée à

l’arrière de l’enceinte. En ce qui concerne les polarités des

bornes, la rouge est positive (+) et la noire est négative (–).

Desserrez les boutons des bornes d’entrée et insérez les fils du

câble d’enceinte dans chaque orifice des bornes, puis serrez les

boutons.

3

Raccordez l’autre bout des câbles sur les bornes de sortie

d’enceinte de l’amplificateur (pour plus d’informations,

consultez le mode d’emploi de votre amplificateur).

• Vous pouvez également utiliser une fiche banane pour cette

connexion.

• Lors de l’utilisation d’une fiche banane, retirez d’abord le

capuchon qui recouvre la prise d’enceinte.

• Après avoir branché les cordons sur les bornes, tirez

légèrement sur ceux-ci pour vous assurer que leur extrémité

est parfaitement immobilisée sur les bornes. De mauvaises

connexions sont la source de parasites, voire d’interruptions

des sons.

• Si les fils des cordons ressortent des bornes et s’ils entrent en

contact mutuellement, l’amplificateur subira une charge

additionnelle, ce qui peut l’obliger à s’arrêter, voire

l’endommager.

• Lors de l’utilisation d’un jeu d’enceintes raccordé à un

amplificateur, si la polarité d’une des enceintes acoustiques

(

+

,

–

) est inversée, vous n’obtiendrez pas un effet

stéréophonique normal.

Borne rouge (+)

Borne noire (–)

Côté chaud du

cordon d’enceinte

Côté commun du

cordon d’enceinte

ATTENTION

Les bornes des haut-parleurs sont sous une

tension

ACTIVE DANGEREUSE

. Pour éviter tout risque de

décharge électrique lors du branchement et du

débranchement des câbles de haut-parleur, débranchez

le cordon d’alimentation avant de toucher des parties

non isolées.

D3-4-2-2-3_A_Fr

02_S-31C_Fr.fm  4 ページ  ２００９年７月２９日　水曜日　午後４時１７分

5

Fr

Français

Fiche technique

Coffret  . . . . . . . . . . . . . . . . . . . . . . . . . .  Type bibliothèque, basse reflex

Configuration  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 voies

Haut-parleur des graves. . . . . . . . . . . . . . . . . . . . . Cône de 10 cm x 2

Haut-parleur des aigus. . . . . . . . . . . . . . . . . . . . . . . . . . . .Dôme de 2,5 cm

Impédance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz à 40 kHz

Sensibilité  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Puissance d’entrée maximum. . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Fréquence de recouvrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensions extérieures . . . . .  364 (L) mm x 146 (H) mm x 177 (P) mm

Poids  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3,6 kg

Accessoires fournis

Cordon d’enceinte (3 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Pied en caoutchouc de silicone  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4

Carte de garantie

Mode d’emploi (ce document)

Spécifications et design sous réserve de modifications sans

préavis en raison d’améliorations éventuelles.

est une marque de commerce, appliquée sur un appareil

doté de la technologie “Phase Control” de Pioneer. Cette

technologie autorise une reproduction sonore de haut niveau par

chaque composant grâce à une amélioration de la

synchronisation d’ensemble des phases.

Publication de Pioneer Corporation.

© 2009 Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

Remarque

02_S-31C_Fr.fm  5 ページ  ２００９年７月２９日　水曜日　午後４時１７分

2

De

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt

erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

• Die Nennimpedanz dieses Lautsprechersystems beträgt 6

Ω

.

Schließen Sie dieses Lautsprechersystem ausschließlich an

einen Verstärker mit einer Lastimpedanz von 4

Ω

 bis 16

Ω

  an

(die Lautsprecherklemmen des Verstärkers müssen mit der

Beschriftung „4

Ω

 to 16

Ω

“ gekennzeichnet sein).

Um eine Beschädigung des Lautsprechersystems durch ein

zu starkes Eingangssignal zu vermeiden, sind die folgenden

Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) dieses

Lautsprechersystems darf auf keinen Fall überschritten

werden.

• Wenn ein Grafik-Equalizer verwendet wird, um den hohen

Frequenzbereich anzuheben, darf die Lautstärke am

Verstärker nicht auf einen übermäßig hohen Pegel

eingestellt werden.

• Versuchen Sie auf keinen Fall, einen sehr hohen

Lautstärkepegel von einem Verstärker mit niedriger

Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung

des Klirrfaktors des Verstärkers und kann eine

Beschädigung des Lautsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Montieren Sie diesen Lautsprecher nicht an einer Wand oder

der Decke. Anderenfalls besteht die Gefahr, dass er

herunterfällt und Verletzungen verursacht.

• Dieser Lautsprecher darf nicht oberhalb des Kopfniveaus an

der Decke oder an einer Wand befestigt werden. Bei

unsachgemäßer Befestigung besteht die Gefahr, dass die

Frontverkleidung herunterfällt und Verletzungen oder eine

Beschädigung verursacht.

• Schalten Sie die AV-Anlage aus, und ziehen Sie alle

Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme

auf die Bedienungsanleitungen der einzelnen Komponenten

herstellen. Achten Sie unbedingt darauf, die richtigen

Anschlusskabel zu verwenden.

Vorsichtshinweise zum Betrieb

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf.

Anderenfalls besteht die Gefahr, dass der Lautsprecher

umkippt und Verletzungen oder eine Beschädigung

verursacht.

• Verwenden Sie den Lautsprecher auf keinen Fall zur

Wiedergabe von verzerrtem Klang über längere Zeiträume

hinweg. Anderenfalls besteht die Gefahr eines

Brandausbruchs.

• Bitte sorgen Sie dafür, dass sich Personen nicht auf den

Lautsprecher setzen oder sich darauf stellen, und dass Kinder

nicht auf dem Lautsprecher spielen.

• Stellen Sie keine großen oder schweren Gegenstände auf den

Lautsprecher.

Reinigen des Lautsprechergehäuses

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke

und leichte Verschmutzungen durch Abreiben des

Lautsprechergehäuses mit einem trockenen Tuch entfernen. Falls

hartnäckige Schmutzflecken an den Außenflächen vorhanden

sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis

6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser,

wringen Sie ihn gründlich aus, und wischen Sie die

Schmutzflecken dann ab. Benutzen Sie dazu keine

Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin,

Insektizide oder andere Chemikalien zur Reinigung des Gehäuses

oder in der Nähe dieses Lautsprechers, da derartige Mittel das

Oberflächenfinish anlösen.

Mitgeliefertes Zubehör

Lautsprecherkabel (3 m) x 1

Silikongummifuß x 4

Garantiekarte

Bedienungsanleitung (dieses Dokument)

K058_A_Ge

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes

Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung

gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an

vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt

kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche

Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung

unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

03_S-31C_De.fm  2 ページ  ２００９年７月２９日　水曜日　午後４時１８分

3

De

Deutsch

Installationsverfahren

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum üben einen starken

Einfluss auf die Art der Schallabstrahlung von Lautsprechern

aus.

• Um die optimale Klangqualität zu erhalten, sollten die

Lautsprecher möglichst auf einem soliden Fußboden

aufgestellt und wie in der nachstehenden Abbildung gezeigt

platziert werden. Der Basspegel kann justiert werden, indem

der Abstand zwischen Lautsprecher und Wand verringert oder

erhöht wird. Stellen Sie die Lautsprecher jeweils im gleichen

Abstand von der seitlichen Wand auf, um einen gut

ausgewogenen Klang zu erzielen.

• Wenn der Hörraum einen starken Nachhall aufweist,

empfiehlt es sich, die Wände mit schwerem Stoff zu behängen

und/oder einen Teppich auf den Boden zu legen, um den

Schall zu dämpfen. Die besten Ergebnisse werden erzielt,

wenn die Wände vollständig abgedeckt werden.

• Bei diesem Lautsprecher handelt es sich um eine Regalbox;

die beste Leistung wird bei Aufstellung auf einer stabilen,

waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei

direkter Aufstellung auf dem Boden wird ein dröhnender,

undefinierter Klang erzeugt.

• Pioneer lehnt jegliche Haftung für Schäden ab, die durch

Fehler bei Zusammenbau oder Aufstellung, eine

unzureichende Verstärkung, zweckentfremdeten Gebrauch

oder höhere Gewalt entstehen.

Verwendung des Schaumstoffpfropfens

An der Rückseite dieses Lautsprechers ist ein

Schaumstoffpropfen vorgesehen, der eine Justierung des Pegels

der Bässe ermöglicht. Auf Wunsch kann dieser

Schaumstoffpfropfen entfernt werden, um ein anderes

Bassverhalten zu erzielen.

Die folgenden Hinweise können als allgemeine Richtlinien zum

Gebrauch des Schaumstoffpfropfens betrachtet werden:

• Bei Aufstellung in der Mitte eines Hi-Fi-Schrankes: Lassen Sie

den Schaumstoffpfropfen eingesetzt

• Bei Aufstellung auf einem Hi-Fi-Schrank oder auf dem

Fußboden: Entfernen Sie den Schaumstoffpfropfen

Verwendung der Silikongummifüße

Diese Lautsprecher werden mit Silikongummifüßen geliefert.

Verwenden Sie diese Kissen nach Bedarf an den vier Ecken, um

eine optimale Stabilität des Lautsprechers zu gewährleisten.

Die Verwendung der Schablone (siehe letzte Seite dieser

Anleitung) gestattet eine bequeme Einstellung des

Aufstellungswinkels.

Verwendung der Schablone

1

Öffnen Sie das Loch in der Schablone entlang der Linie,

die dem gewünschten Aufstellungswinkel entspricht.

2

Richten Sie diese Linie auf die Vorderkante des Gerätes

aus, und richten Sie die Schablone dann auf das Gehäuse aus.

3

Befestigen Sie die vier Silikongummifüße, indem Sie sie

mit den vier Ausschnitten in der Schablone zur Deckung

bringen.

Anbringen und Entfernen der Frontverkleidung

Es wird empfohlen, dieses Lautsprechersystem mit daran

angebrachten Frontverkleidungen zu betreiben, doch können

diese auf Wunsch abgenommen werden. Zum Abnehmen einer

Frontverkleidung gehen Sie wie nachstehend beschrieben vor:

1

Zum Abnehmen der Frontverkleidung ergreifen Sie sie

den Rand im unteren Bereich mit beiden Händen, und ziehen

Sie sie sacht nach vorn, um den unteren Teil der

Frontverkleidung vom Lautsprechergehäuse zu trennen.

Verfahren Sie dann auf gleiche Weise im oberen Bereich, um

die Frontverkleidung vollständig vom Lautsprecher zu

trennen.

2

Zum Anbringen der Frontverkleidung halten Sie diese so,

dass die dreieckige Markierung nach oben weist, bringen Sie

die vier Stifte an der Rückseite der Frontverkleidung mit den

Löchern im Lautsprechergehäuse zur Deckung, und drücken

Sie die Frontverkleidung dann fest gegen den Lautsprecher.

50 cm

20 cm

Schaumstoffpfropfen

Drücken Sie den Schaumstoffpfropfen nicht

gewaltsam in das Loch, da er dadurch in das Innere des

Lautsprechers gedrückt werden kann, so dass er sich

anschließend nicht mehr entfernen lässt.

0 5 101520

03_S-31C_De.fm  3 ページ  ２００９年７月２９日　水曜日　午後４時１８分

4

De

Anschlüsse

Lautsprecherkabel für den Anschluss an einen Verstärker

gehören nicht zum Lieferumfang dieses Lautsprechers.

Anschließen der Kabel

1

Schalten Sie den Verstärker aus.

2

Schließen Sie die Lautsprecherkabel an die

Eingangsklemmen an der Rückwand jedes Lautsprechers an.

Die roten Klemmen sind positiv (+), die schwarzen Klemmen

negativ (–) gepolt.

Lösen Sie Knöpfe der Eingangsklemmen, führen Sie die Drähte

der Lautsprecherkabel in die Löcher in den Polbolzen ein, und

ziehen Sie dann die Knöpfe wieder an.

3

Schließen Sie das andere Ende jedes Lautsprecherkabels

an die Lautsprecherausgangsklemmen des Verstärkers an

(Einzelheiten hierzu finden Sie in der Bedienungsanleitung

Ihres Verstärkers).

• Bananenstecker können ebenfalls für den Anschluss an den

Lautsprecherklemmen verwendet werden.

• Wenn Bananenstecker für den Anschluss verwendet werden

sollen, müssen Sie zunächst die Kappen von den

Lautsprecherklemmen entfernen.

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an

jedem Lautsprecherkabel, um sicherzustellen, dass die

Drähte fest in den Klemmen sitzen. Lose Anschlüsse können

Rauschen und Tonaussetzer verursachen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit

aus den Klemmen hervorstehen, dass sie sich gegenseitig

berühren, kann dies eine Überlastung des Verstärkers

verursachen. In einem solchen Fall stellt der Verstärker

möglicherweise den Betrieb ein, und es kann sogar zu einer

Beschädigung des Verstärkers kommen.

• Falls einer der beiden Lautsprecher eines Lautsprecherpaars

versehentlich mit vertauschter Polarität (

+

,

–

) an einen

Verstärker angeschlossen wird, kann der normale Stereoeffekt

nicht erzielt werden.

rote Klemme (+)

schwarze Klemme (–)

Lautsprecherkabel

der spannungsführenden

Seite

Lautsprecherkabel

der gemeinsamen

Seite

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine

potentiell

GEFÄHRLICHE Spannung

 an. Zur

Vermeidung von Stromschlaggefahr ist unbedingt

darauf zu achten, den Netzstecker beim Anschließen

und Abtrennen der Lautsprecherkabel von der

Netzsteckdose zu trennen, bevor irgendwelche nicht

isolierten Teile berührt werden.

D3-4-2-2-3_A_Ge

03_S-31C_De.fm  4 ページ  ２００９年７月２９日　水曜日　午後４時１８分

5

De

Deutsch

Technische Daten

Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . .  Bassreflex-Regalausführung

Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2-Wege-System

Tieftöner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10-cm-Konus x 2

Hochtöner  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2,5-cm-Kalotte

Impedanz   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  45 Hz bis 40 kHz

Empfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Übernahmefrequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Außenabmessungen  . . . . . . . 364 (B) mm x 146 (H) mm x 177 (T) mm

Masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3,6 kg

Mitgeliefertes Zubehör

Lautsprecherkabel (3 m)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Silikongummifuß. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Änderungen der technischen Daten und äußeren Aufmachung

bleiben im Sinne der ständigen Produktverbesserung jederzeit

vorbehalten.

ist eine Marke, mit der Geräte gekennzeichnet sind, die

mit Pioneers Phase Control-Technologie ausgestattet sind. Diese

Technologie gewährleistet eine hochwertige Klangreproduktion

des betreffenden Gerätes durch eine Verbesserung der

Gesamtphasenanpassung.

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2009 Pioneer Corporation.

Alle Rechte vorbehalten.

Hinweis

03_S-31C_De.fm  5 ページ  ２００９年７月２９日　水曜日　午後４時１８分

2

It

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo istruzioni per l’uso in modo da saperlo utilizzare correttamente. Finito di leggerle, conservarle in

un luogo sicuro per poterle riutilizzare in futuro.

Prima di cominciare

• L’impedenza nominale di questo diffusore è 6

Ω

. Collegare il

diffusore ad un amplificatore con un’impedenza di carico che

vada da 4

Ω

a 16

Ω

(un modello con da “4

Ω

to 16

Ω

” stampati

sui terminali di uscita dei diffusori).

Per evitare danni al diffusore dovuti al sovraccarico di segnale

in ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza oltre il massimo

concesso.

• Se si usa un equalizzatore grafico per enfatizzare forti suoni

di alta frequenza, non usare volumi eccessivi

dell’amplificatore.

• Non tentare di forzare un amplificatore di bassa potenza a

produrre alti volumi. La distorsione armonica

dell’amplificatore aumenterebbe e potreste danneggiare il

diffusore.

Attenzione: installazione

• Non installare questi diffusori su di un muro o parete. Essi

possono cadere e causare ferite.

• Non installare i diffusori in alto su di un soffitto o su di una

parete. Se male installati, la griglia potrebbe cadere e causare

danni o ferite.

• Prima di fare collegamenti, spegnere i propri componenti AV,

scollegarli e consultarne i manuali. Controllare di avere usato

i cavi di collegamento corretti.

Attenzione: in uso

• Non installare il diffusore su superfici poco stabili. Esso in

caso di caduta può causare incidenti e danneggiarsi.

• Non fare emettere al diffusore suono distorto per lunghi

periodi. Questo può provocare incendi.

• Non sedere o appoggiarsi al diffusore, e non lasciare che i

bambini ci giochino.

• Non posare oggetti grandi o pesanti sul diffusore.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare

un panno morbido ed asciutto. Se necessario, passarlo con un

panno inumidito con un detergente neutro diluito cinque o sei

volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti

per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze

chimiche su o vicino a quest’unità, dato che essi ne corrodono la

superficie.

Contenuto della confezione

Cavo dei diffusori (3 m) x 1

Piedino in gomma siliconica x 4

Scheda di garanzia

Istruzioni per l’uso (questo documento)

K058_A_It

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità

alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell’UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi

servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti

potenzialmente negativi sull’ambiente e sulla vita dell’uomo.

04_S-31C_It.fm  2 ページ  ２００９年７月２９日　水曜日　午後４時１９分

3

It

Itali

a

no

Norme di installazione

Scelta della posizione di installazione dei diffusori

• I suoni riprodotti dal diffusore vengono facilmente influenzati

dalle condizioni dell’ambiente di ascolto.

• Per ottenere il suono migliore possibile, scegliere un

pavimento solido sul quale appoggiare i diffusori e posizionarli

nel modo visto di seguito. Il livello dei bassi può venire regolato

avvicinando o allontanando i diffusori dalle pareti. Regolare i

diffusori in modo che siano equidistanti dalle rispettive pareti

in modo che il suono sia bilanciato.

• Se la stanza ha molto riverbero, si raccomandano tendaggi

pesanti sulle pareti e/o tappeti sul pavimento per smorzarlo.

Per ottenere risultati ottimali, coprire del tutto le pareti.

• Questo diffusore è del tipo da scaffale e dà le sue massime

prestazioni se appoggiato su di una superficie solida ed in

piano. Posando il diffusore direttamente sul pavimento si avrà

un suono rimbombante e poco definito.

• Pioneer non si assume alcuna responsabilità per danni

risultanti da una scorretta messa in posa, un insufficiente

rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

Uso dei tappi in schiuma

Sul retro dell’unità, un tappo in schiuma permette di regolare

l’emissione dei bassi.  Il tappo in schiuma può venire tolto se

desiderato per enfatizzare i bassi.

Quando segue è una guida generale all’uso del tappo in schiuma.

• Installazione in una posizione intermedia del rack:  Lasciare il

tappo in schiuma al suo posto

• Installazione su di un rack o sul pavimento: Rimuovere il tappo

in schiuma

Se si usano il piedini in gomma siliconica

Questi diffusori hanno in dotazione dei piedini in gomma

siliconica. Applicarli ai quattro angoli dei diffusori in modo da

massimizzarne la stabilità.

L’uso della maschera (vedere la fine di questa pagina) permette di

regolare con facilità l’angolo di installazione.

Uso della maschera

1

Aprire il foro nella maschera lungo la riga che corrisponde

all’angolo di installazione desiderato.

2

Allineare la linea con il pannello anteriore dell’unità e

quindi la maschera con il cabinet.

3

Fissare i quattro piedini in gomma siliconica allineandoli

ai quattro fori.

Applicazione e rimozione della griglia

Si raccomanda di usare questi diffusori con la griglia al suo posto,

ma essa può venire tolta se desiderato. Per farlo, fare quanto

segue:

1

Per togliere la griglia, mettere le dita al suo esterno vicino

al fondo e tirare piano in fuori. Fare lo stesso poi in alto e

staccarla.

2

Per riapplicarla, tenerla con il simbolo del triangolo

rivolto in alto ed allineare i quattro spinotti sul retro della

griglia con i fori del diffusore, poi spingere.

Non forzare il tappo in schiuma troppo a fondo nel

foro, dato che potrebbe cadere all’interno e non poter

essere più rimosso.

50 cm

20 cm

Importante

Tappo in schiuma

0 5 101520

04_S-31C_It.fm  3 ページ  ２００９年７月２９日　水曜日　午後４時１９分

4

It

Collegamenti

Questo diffusore non include cavi per diffusori usati per il

collegamento con un amplificatore.

Collegamento dei cavi

1

Spegnere l’amplificatore.

2

Collegare i cavi dei diffusori ai terminali di ingresso sul

retro del diffusore. Il terminale dei diffusori positivo (+) è

rosso, quello negativo (–) nero.

Allentare le manopole dei terminali di ingresso ed inserire i fili dei

diffusori in ciascun foro dei terminali, quindi stringere le

manopole.

3

Collegare le estremità dei cavi ai terminali di uscita dei

diffusori dell’amplificatore. Per maggiori dettagli, consultare

il manuale del proprio amplificatore.

• Potete anche collegare i terminali dei diffusori con uno

spinotto a banana.

• Prima di usare connettori a banana, togliere i cappucci che

coprono i terminali dei diffusori.

• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per

controllare che siano ben collegati ai rispettivi terminali.

Collegamenti scadenti possono causare rumore ed

interruzioni del suono.

• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in

contatto l’uno con l’altro, il carico posto sull’amplificatore è

eccessivo. Questo può impedirne il funzionamento o

addirittura danneggiarlo.

• Se si usano dei diffusori collegati ad un amplificatore, non si

otterrà un normale effetto stereo se la polarità (

+

,

–

) di uno dei

diffusori (destro o sinistro) viene invertita.

Terminale rosso (+)

Terminale nero (−)

Cavo diffusore conduttore

Cavo diffusore

di terra

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla

stessa

PERICOLOSA tensione

 della corrente di rete.

Per prevenire rischi di folgorazioni nel corso delle

operazioni di collegamento o di distacco dei cavi degli

altoparlanti, staccare il cavo di alimentazione principale

prima di toccare qualsiasi parte non isolata.

D3-4-2-2-3_A_It

04_S-31C_It.fm  4 ページ  ２００９年７月２９日　水曜日　午後４時１９分

5

It

Itali

a

no

Dati tecnici

Cassa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Tipo bass-reflex da scaffale

Configurazione  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . a 2 vie

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cono da 10 cm x 2

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cupola da 2,5 cm

Impedenza   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Risposta in frequenza. . . . . . . . . . . . . . . . . . . . . . . . . Da 45 Hz a 40 kHz

Sensibilità  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Potenza in ingresso massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Frequenza di incrocio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensioni esterne  . . . . . . . .  364 (L) mm x 146 (A) mm x 177 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3,6 kg

Accessori in dotazione

Cavo dei diffusori (3 m)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Piedino in gomma siliconica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4

Scheda di garanzia

Istruzioni per l’uso (questo documento)

I dati tecnici ed il design sono soggetti a modifiche senza

preavviso a causa di migliorie.

 è un marchio di fabbrica messo sul prodotto che utilizza

la tecnologia Phase Control di Pioneer. Questa tecnologia

permette una riproduzione audio di alta qualità attraverso i vari

componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

Copyright © 2009 Pioneer Corporation.

Tutti i diritti riservati.

Nota

04_S-31C_It.fm  5 ページ  ２００９年７月２９日　水曜日　午後４時１９分

2

Nl

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de handleiding op een veilige

plaats voor eventuele naslag in de toekomst.

Voordat u begint

• De nominale impedantie van deze luidsprekers is 6

Ω

. Sluit de

luidsprekers op een versterker aan met een

belastingsimpedantie tussen 4

Ω

en 16

Ω

(een model met het

opschrift “4

Ω

to 16

Ω

” op de

luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van

overbelasting te voorkomen, dient u de volgende punten in

acht te nemen:

• De stroomtoevoer naar de luidsprekers mag het maximaal

toelaatbare ingangsvermogen niet overschrijden.

• Bij gebruik van een grafische equalizer voor het versterken

van de hoge tonen, mag het volume van de versterker niet te

hoog worden ingesteld.

• Probeer niet om een versterker met laag vermogen geluid

met overmatig hoog volume te laten weergeven (de

harmonische vervorming van de versterker zal toenemen,

wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Bevestig de luidsprekers niet aan een muur of het plafond. De

luidsprekers kunnen vallen en letsel veroorzaken.

• Monteer de luidsprekers niet boven u aan het plafond of aan

een muur. Als de luidspreker verkeerd is bevestigd, kan het

luidsprekerfront vallen met beschadiging of letsel tot gevolg.

• Schakel de AV-apparatuur uit, haal de stekker uit het

stopcontact en raadpleeg de handleidingen voordat u begint

met het aansluiten van apparatuur. Zorg dat u de juiste

aansluitkabels gebruikt.

Let op: gebruik

• Zet de luidspreker niet op een onstabiele ondergrond. De

luidspreker kan gevaar opleveren wanneer deze omvalt of de

apparatuur kan beschadigd worden.

• Laat de luidspreker niet gedurende langere tijd vervormd

geluid weergeven. Dit kan resulteren in brand.

• Ga niet op de luidspreker zitten of staan en laat ook niet

kinderen op de luidspreker spelen.

• Zet geen grote of zware voorwerpen op de luidspreker.

Schoonmaken van de luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe

met een droge doek afveegt. Voor het verwijderen van hardnekkig

vuil kunt u de doek bevochtigen met een neutraal

reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring

de doek goed uit voordat u begint. Gebruik geen meubelwas of

sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere

chemische middelen op of in de buurt van de luidsprekers, want

deze kunnen de afwerking aantasten.

Inhoud van de doos

Luidsprekerkabel (3 m) x 1

Siliconrubber voet x 4

Garantiebewijs

Handleiding (dit document)

K058_A_Du

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk

voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte

elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor

bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste

verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het

niet schadelijk is voor de gezondheid en het milieu.

05_S-31C_Nl.fm  2 ページ  ２００９年７月２９日　水曜日　午後４時２０分

3

Nl

Nederlands

Installatie

Kiezen van een plaats voor de luidsprekers

• De geluiden die via de luidsprekers worden weergegeven,

worden op verscheidene manieren beïnvloed door de

omstandigheden in de luisterruimte.

• Voor een optimale geluidsweergave dient u de luidsprekers op

een stevige ondergrond te zetten en in de hieronder

afgebeelde positie. Het niveau van de lage geluiden kan

aangepast worden door de luidsprekers dichter of verder van

de muur te zetten. Plaats de luidsprekers zo dat deze op gelijke

afstand van de zijmuren staan om een gebalanceerde

weergave te verkrijgen.

• Als er veel nagalm in de kamer is, raden wij u aan dikke kleden

aan de wanden te hangen en/of een vloerkleed op de grond te

leggen om het geluid te absorberen. Voor een optimaal

resultaat moet u de wanden volledig bedekken.

• Deze luidspreker is een boekenplanktype luidspreker die de

beste prestaties levert wanneer ze op een stevig en horizontaal

oppervlak wordt geplaatst, dat op enige afstand is van de vloer.

Als u de luidspreker direct op de vloer zet, resulteert dit in een

dreuned en niet goed gedefinieerd geluid.

• Pioneer kan niet aansprakelijk worden gesteld voor

beschadigingen als gevolg van een foutieve montage of

bevestiging, onvoldoende versteviging, verkeerd gebruik van

het product, natuurrampen enz.

Gebruik van de schuimplug

Aan de achterkant van het apparaat is een schuimplug voor het

afstellen van de weergave van de lage tonen. Indien gewenst, kan

de schuimplug worden verwijderd om een andere weergave van

de lage tonen te verkrijgen.

U kunt de volgende algemene richtlijnen aanhouden voor het

gebruik van de schuimplug:

• Apparaat is in het midden van een rek geplaatst: Laat de

schuimplug op z'n plaats zitten

• Bij installatie boven op een rek of op de vloer: Verwijder de

schuimrubber plug

Bij gebruik van de siliconrubber voetsteunen

Deze luidsprekersystemen zijn voorzien van siliconrubber

voetsteunen. Gebruik deze kussentjes op de vier hoeken om een

optimale stabiliteit te verkrijgen.

Gebruik de mal (zie de laatste bladzijde) voor een gemakkelijke

afstelling van de instelhoek.

Gebruik van de mal

1

Open het gat in de mal langs de streep die uw gewenste

instelhoek aangeeft.

2

Lijn de streep uit met de voorkant van het apparaat en

lijn dan de mal uit met de behuizing.

3

Bevestig de vier siliconrubber voetsteunen door ze uit te

lijnen met de vier uitsparingen.

Bevestigen en verwijderen van het front

Het wordt aanbevolen dit luidsprekersysteem te gebruiken met

het front er aan bevestigd, echter dit kan indien gewenst

verwijderd worden. Volg voor het verwijderen onderstaande

instructies:

1

Om het front te verwijderen, houdt u uw vingers in de

buurt van de onderkant tegen het front en trekt het front

dan voorzichtig naar voren. Doe hetzelfde aan de bovenkant

om het front volledig los te maken.

2

Om het front te bevestigen, houdt u het front met het

driehoekje naar boven gekeerd vast en brengt dan de vier

pennen aan de achterkant van het front tegenover de gaten

in de luidspreker waarna u het front tegen de luidspreker

drukt.

Duw de schuimplug niet te ver in het gat, want dan kan

deze in de luidspreker worden geduwd waardoor hij

niet meer kan worden verwijderd.

50 cm

20 cm

Belangrijk

Schuimplug

0 5 101520

05_S-31C_Nl.fm  3 ページ  ２００９年７月２９日　水曜日　午後４時２０分

4

Nl

Aansluitingen

Bij deze luidsprekers worden geen luidsprekerkabels geleverd

voor aansluiting op een versterker.

Aansluiten van de kabels

1

Schakel de versterker uit.

2

Sluit de luidsprekerkabels op de ingangsaansluitingen

aan de achterkant van de luidspreker aan. De polariteit van

de ingangsaansluitingen is rood voor positief (+) en zwart

voor negatief (–).

Draai de knopjes op de ingangsaansluitingen los en steek de

draden van de luidsprekerkabels in de aansluitingen, waarna u de

knopjes weer vastdraait.

3

Sluit het andere uiteinde van de kabels aan op de

luidspreker-uitgangsaansluitingen van de versterker

(raadpleeg de handleiding van de versterker voor verdere

informatie).

• U kunt ook een luidsprekerkabel met banaanstekker

gebruiken.

• Bij gebruik van een banaanstekker moet u eerst de kapjes van

de luidsprekeraansluitingen verwijderen.

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt

u lichtjes aan de kabels om te controleren of de stekkers stevig

vastzitten. Een slecht contact kan resulteren in storingen of

onderbrekingen in het geluid.

• Als de draden uit de aansluitingen steken en met elkaar in

contact komen, zal dit een extra belasting voor de versterker

betekenen. Het is mogelijk dat de versterker dan niet meer

werkt en deze kan zelfs worden beschadigd.

• Als een luidsprekerpaar met de versterker is verbonden, maar

een van de luidsprekers (links of rechts) met omgekeerde

polariteit (

+

,

–

) is aangesloten, zal er geen normaal stereo-

effect worden verkregen.

Rode aansluiting (+)

Zwarte aansluiting (–)

Luidsprekersnoer

spanningzijde

Luidsprekersnoer

gemeenschappelijk

LET OP

Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning

. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het

stopcontact halen voordat u niet geïsoleerde

onderdelen aanraakt.

D3-4-2-2-3_A_Du

05_S-31C_Nl.fm  4 ページ  ２００９年７月２９日　水曜日　午後４時２０分
