Pioneer KURO PDP-S62: instruction

Class: Household, kitchen appliances, electronics and equipment

Type: Home Theater System

Manual for Pioneer KURO PDP-S62

English

Thank you for buying this Pioneer product.

Please read through these operating instructions before

using your speaker system so you will know how to make

the most of its performance. After you have ﬁnished reading

the instructions, put them away in a safe place for future

reference.

CAUTION

About compatibility

This product is designed exclusively for use with the Pioneer

ﬂat screen TV. For more information on compatibility, please

consult with your nearest Pioneer authorized dealer or

service center.

About installation and setting

• Do not move the ﬂat screen TV by holding these speakers

or speaker brackets. This could result in injury or damage

to the brackets. When moving the TV, hold by the top and

handles.

• When installing the speaker, do not use any screws other

than those supplied, otherwise the speaker may come off

from the main unit and fall over.

• When installing the speaker, tighten the screws ﬁrmly.

• Please handle the speaker with sufﬁcient care, as the

grille net and the cabinet can become damaged or broken

when they are subjected to strong external impacts.

• Placing a CRT computer screen or CRT monitor near to

the speaker may result in interference or color distortion.

If this happens, distance the monitor from the speaker.

About the input

• In order to prevent damage to the speaker system

resulting from input overload, please observe the

following precautions:

• Do not connect these speakers to anything other than the

speciﬁed ﬂat screen TV. Doing so may result in damage

or ﬁre.

• Be sure to turn the connected devices off and remove

the power cord from the wall outlet beforehand when

changing the connection or installation method.

• When using a tone control function to greatly emphasize

treble sounds, do not use excessive ampliﬁer volume.

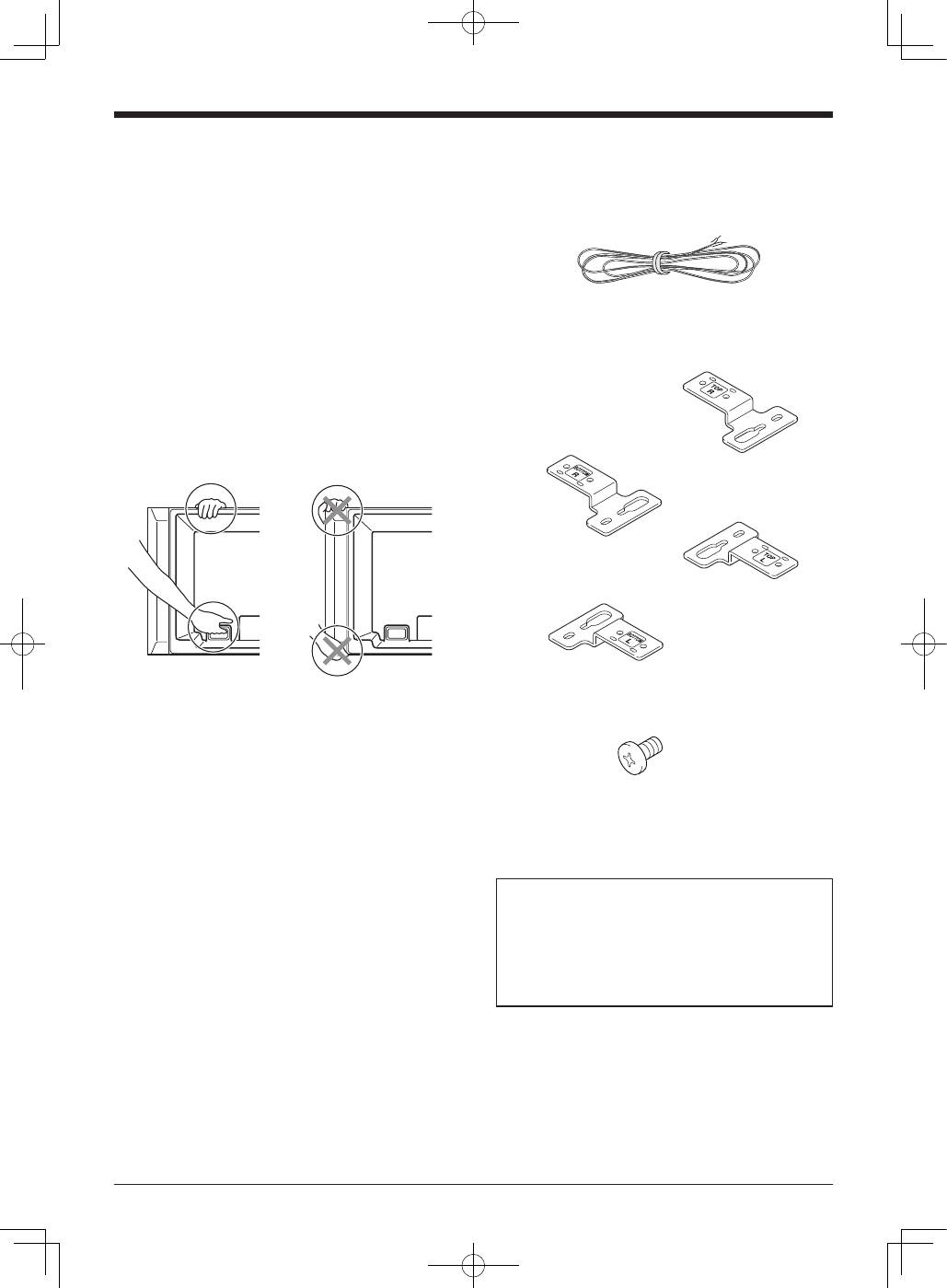

CHECKING THE ACCESSORIES

• Speaker Cables × 2

• Speaker Brackets

��

• Speaker Mounting Screws

(M5 × 10 mm : Black) × 16

• Operating Instructions

Installation

• Consult your dealer if you encounter any difﬁculties

with this installation.

• Pioneer is not liable for any damage resulting from

improper installation, improper use, modiﬁcation, or

natural disasters.

English

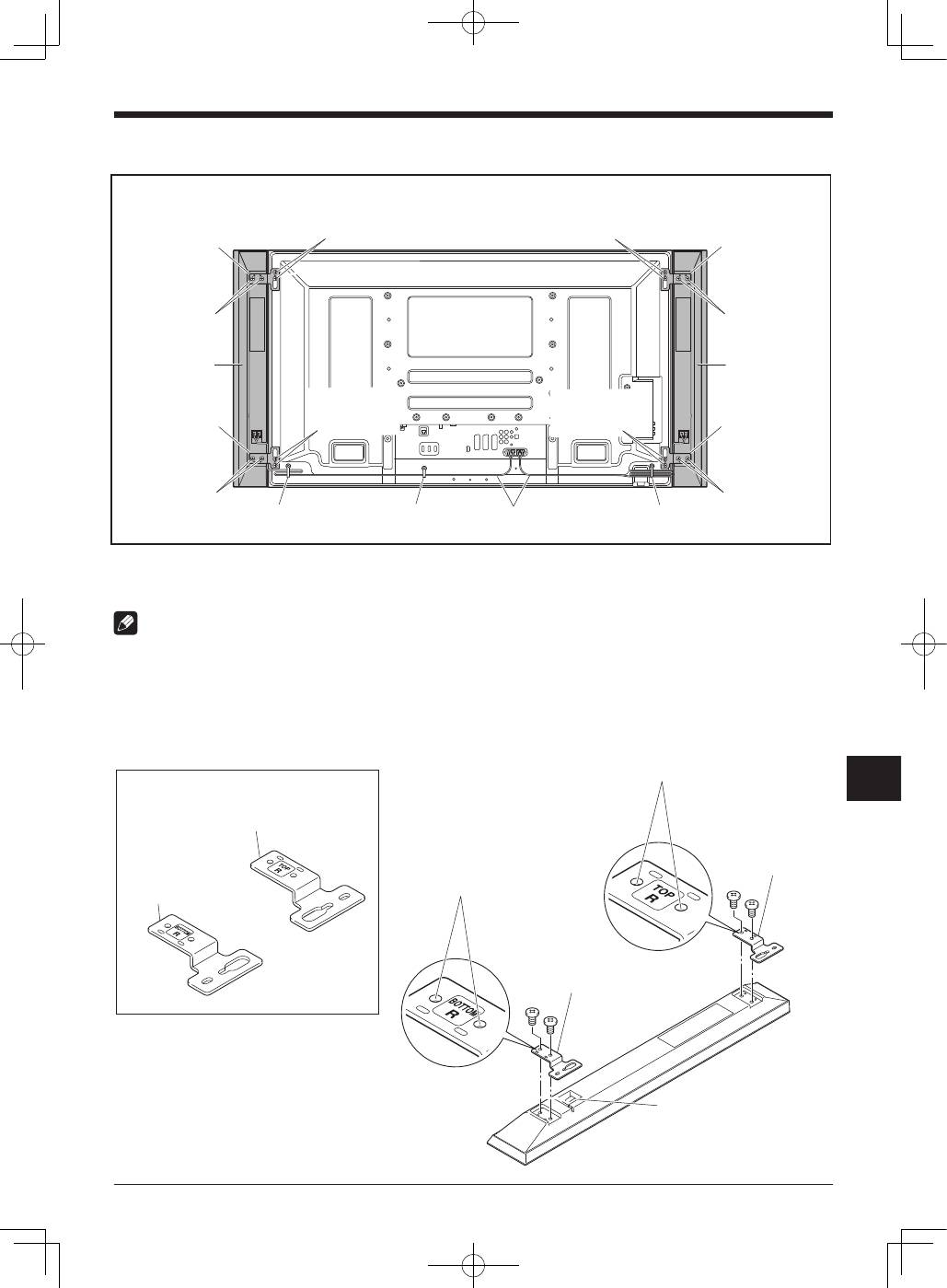

INSTALLATION ON THE FLAT SCREEN TV

��

When using the table top stand:

NOTE:

Before attaching the speaker, please attach the KRP-TS02 series table top stand (or another Pioneer flat screen TV stand) to the flat

screen TV.

1. Attaching the Speaker Brackets to the Speakers.

There are top and bottom speaker brackets for both the left and the right speaker. Attach the appropriate brackets to the top

and the bottom on the back of the speakers using the supplied screws.

(It shows the attachment of the bracket on the right side. It is attached on the left side by the same procedure.)

��

English

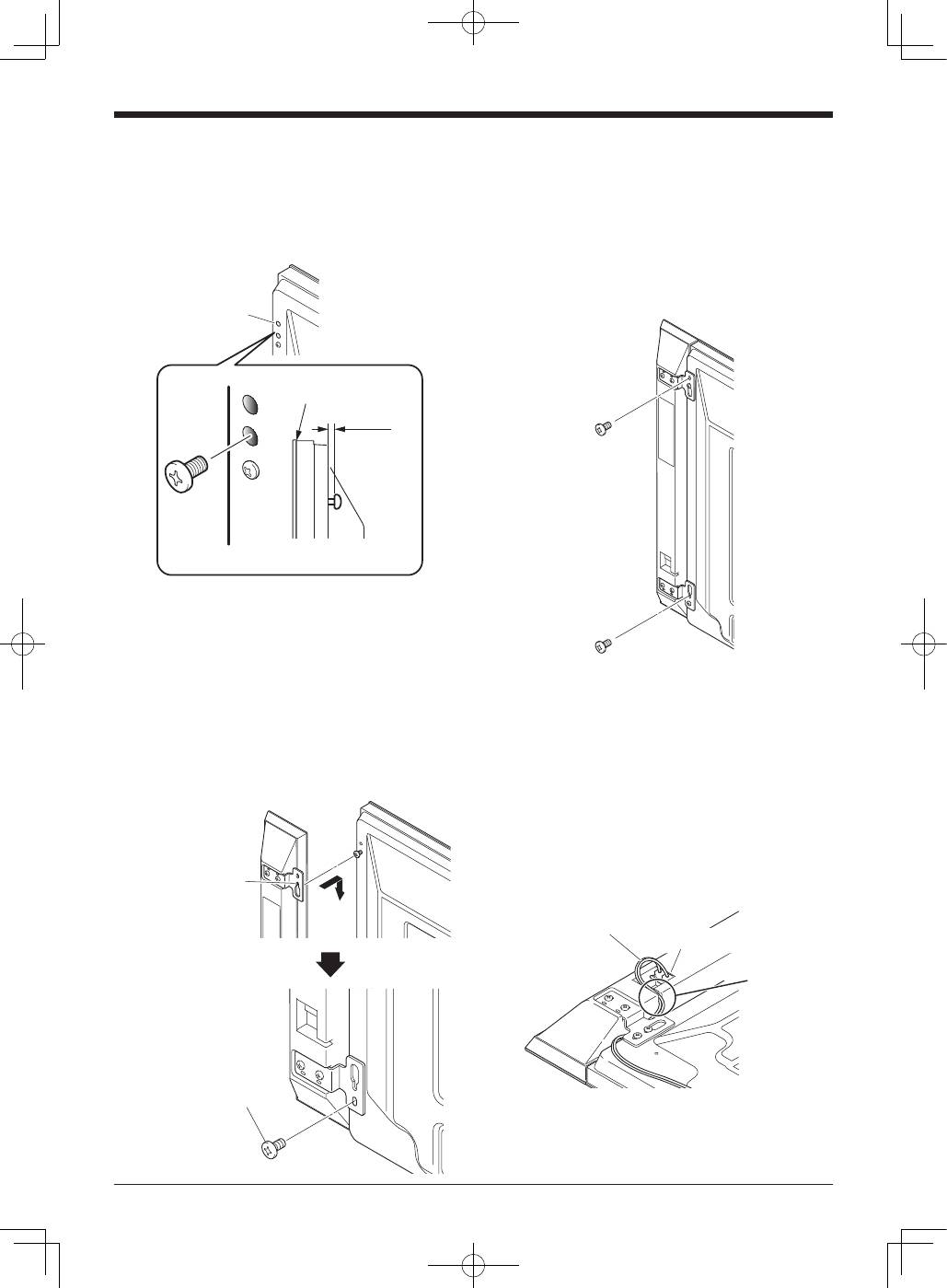

2. Screw an supplied screw into the

speaker mounting hole (lower of the

two) at the top, rear of the ﬂat screen

TV.

Do not tighten it all the way yet. Leave it loose, with

about 5 mm left to tighten.

��

3. Hang the speaker bracket on the

screw you installed at the top by

passing the wide part over it and

lowering into the slot; screw in the

lower screw temporarily.

After passing the wide part of the hole of the speaker

bracket (top) over the screw, lower the speaker onto it.

��

4. Adjust the position of the speaker

and then tighten the upper and lower

screws ﬁrmly.

5. Tighten the two screws, at the top

and bottom for each speaker (total of

four screws), thus ﬁxing the speakers

to the ﬂat screen TV.

6. Pass the supplied speaker cable

between the speaker and the ﬂat

screen TV (below the speaker bracket)

from below.

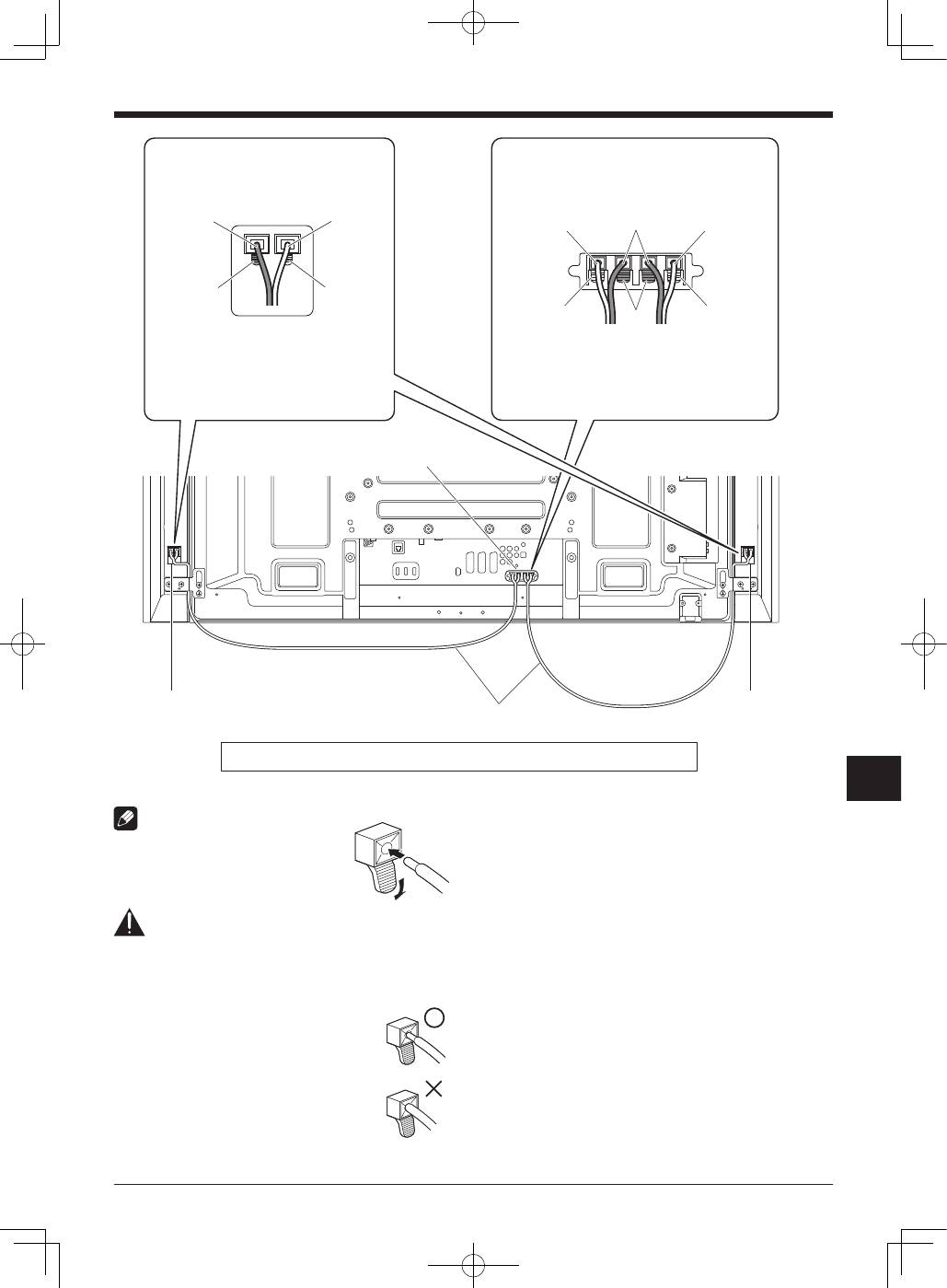

7. Connect the speaker cables to the

speaker (see next page).

8. Insert the cable in the groove on the

speaker.

��

9. Connect the other end of the speaker

cables to the rear of ﬂat screen TV (see

next page).

English

NOTE:

• Press the lever and insert the end of

the cable.

• When you release the lever, it clamps

onto the speaker cable.

Caution

• Be sure to turn the connected devices off and remove

the power cord from the wall outlet beforehand when

changing the connection or installation method.

• If you insert the speaker cable too far so

that the insulation is touching the speaker

terminal, you may not get any sound. Please

insert it with showing the copper wire.

• Check if the end of the speaker cables are

securely connected to the terminals by

slightly tugging on the cable after making

connections. Loose connections may result

in sound dropouts or noise.

��



��



��



��



��



��



�

��



��



��



��



��

• If there is a short in the



and



cables caused by an

exposed lead wire, excessive load may be applied to

the ﬂat screen TV, resulting in interrupted operation or

malfunction.

• Incorrect connections of the speaker cable to the right

or left of the ﬂat screen TV terminals with respect to the

polarity may result in insufﬁcient stereo sound effects,

delivering poor bass sounds or unstable sound image.

• Bundle the cable without pulling.

English

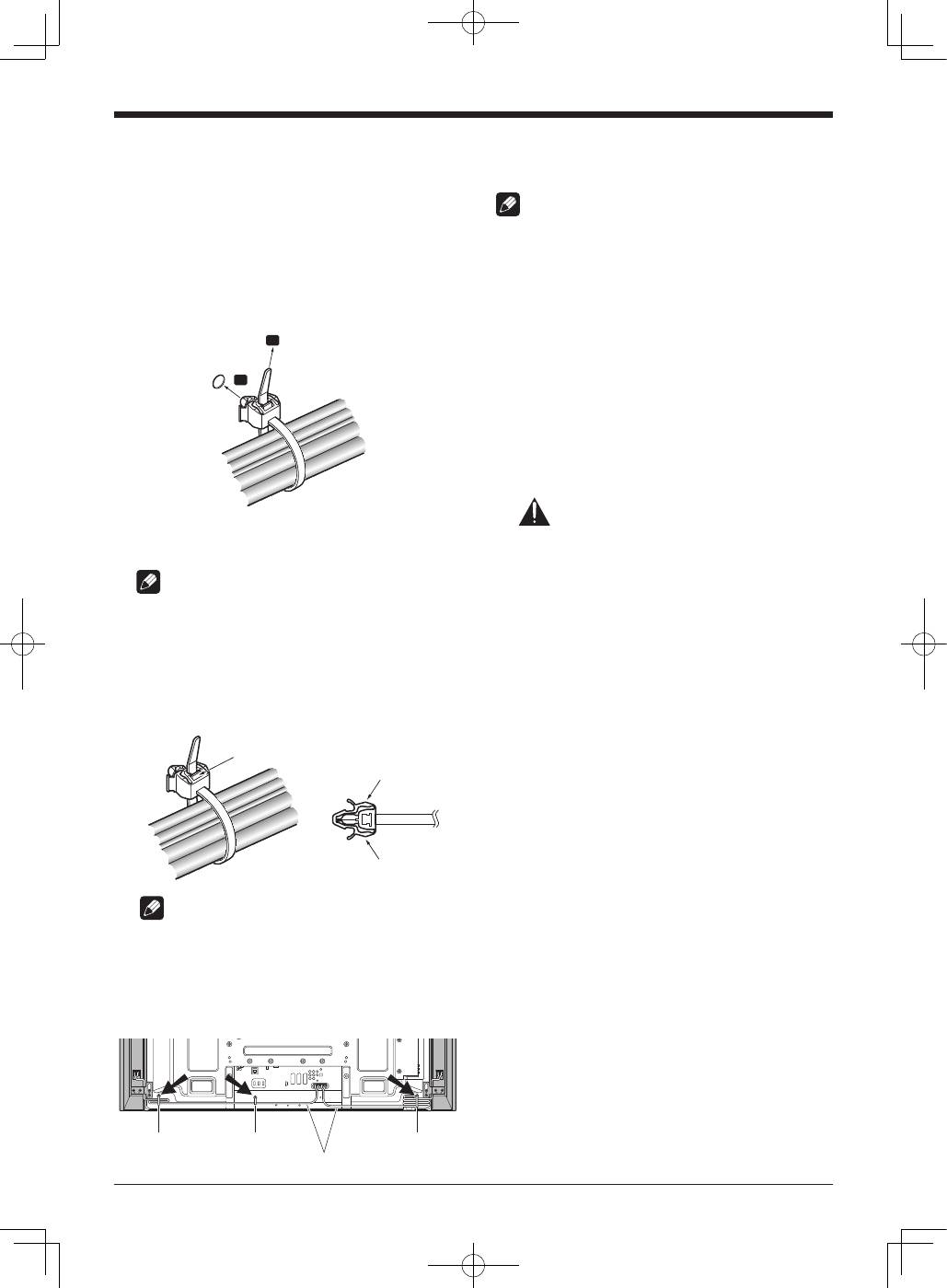

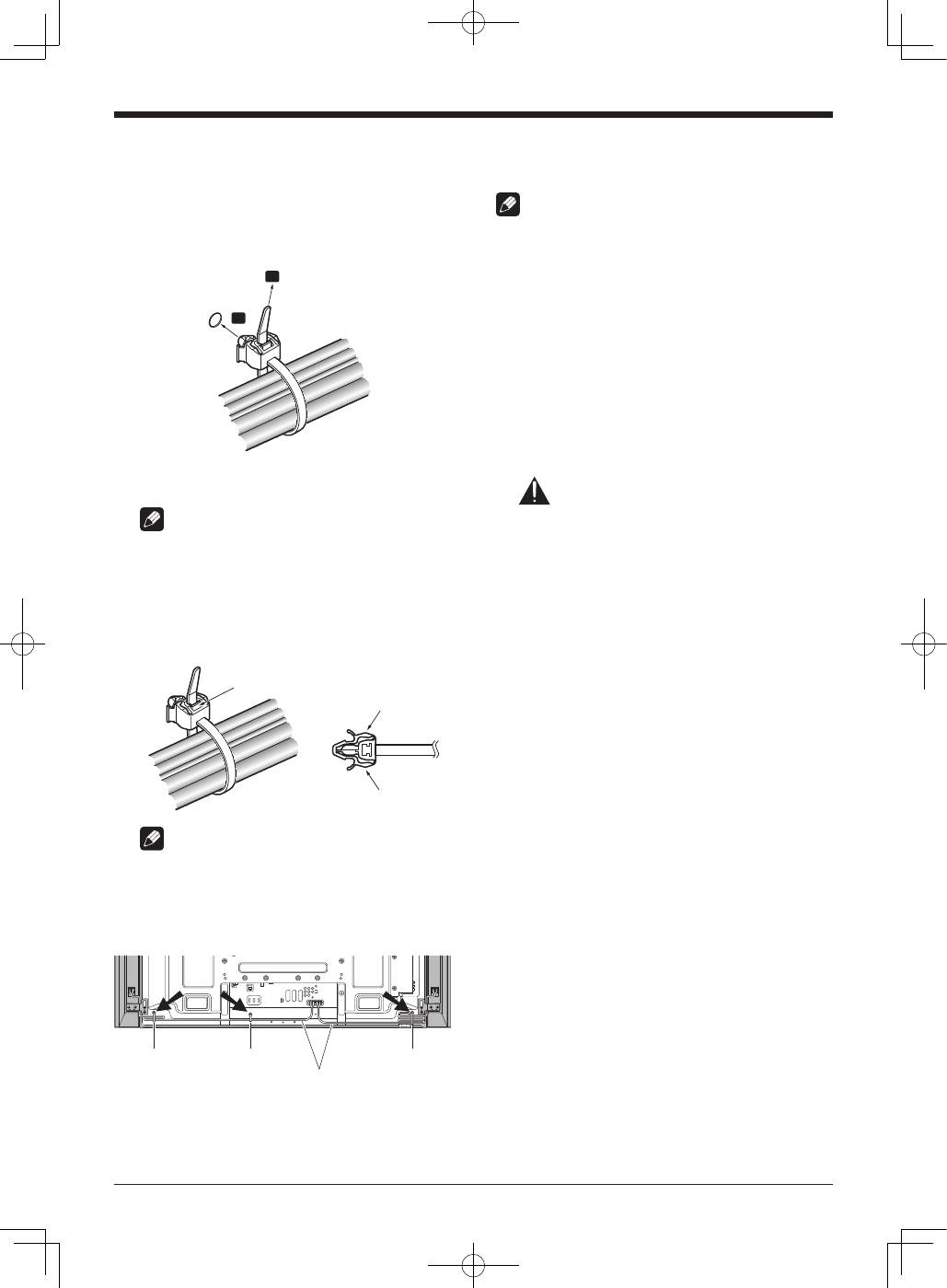

10. Bundling the cables.

Follow the steps below to attach a cable clamp.

1 ) Thread the clamp band through the holder and

bundle the cable(s) in the cable clamp.

2 ) Push and hold the levers then insert the hook into

an appropriate hole on the rear of the ﬂat screen TV.

3 ) Pull up the clamp band to lock.

�

4 ) Conﬁrm that the cable clamp is seated ﬁrmly in the

panel.

NOTE:

Avoid pinching or creating pressure points when routing

or bundling cables.

To remove the clamp band, pull and hold the latch to

release.

To remove the cable clamp, push and hold the levers

then pull it out from the hole.

��

NOTE:

The longer a clamp is in place, the better chance of

deterioration. An older clamp is more easily damaged

while being removed and may not be reusable.



��

When using the hung on wall unit:

NOTE:

First lay the flat screen TV on top of a soft sheet etc., then

attach the speakers.

1. Attach the speakers to the ﬂat screen

TV (See procedures 1 to 10 on pages

3 to 6).

Connect the other cables and power cord to the ﬂat

screen TV.

2. Place the ﬂat screen TV on the

mounting ﬁttings of the hung on

wall unit.

For details, refer to the operating instructions supplied

with the hung on wall unit.

Caution

Do not lift up the flat screen TV by the speakers.

A speakers may come off, so hold it by the bottom.

English

Published by Pioneer Corporation.

��

SPECIFICATIONS

Cabinet ............................................................Bass-reﬂex type

Used speaker (two-way system):

Woofer (for low tones) ............. 6.6 cm

10.6 cm cone type

Tweeter (for high tones) ....................2.5 cm semidome type

Impedance ...........................................................................6

Ω

Frequency Range ........................................60 Hz to 30 000 Hz

Sensitivity (1 m, 1 W) ....................................................... 80 dB

Permissible input :

Max. input ...................................................................... 18 W

Rated input ..................................................................... 6 W

Crossover frequency ........................................................4 kHz

External Dimensions

...............................105 (W) mm

723 (H) mm

66 (D) mm

Weight :

Speaker (one piece) ....................................................1.55 kg

Speakers (pair) with cables, brackets and screws .... 3.6 kg

Accessory parts (for two speakers)

................................................................. Speaker Cables

................................................................... Speaker Brackets

TOP-Left

BOTTOM-Left

TOP-Right

BOTTOM-Right

.................... Speaker Mounting Screws (M5

10 mm)

..................................................... Operating Instructions

NOTE:

Specifications and design subject to possible modification

without notice, due to improvements.

CABINET MAINTENANCE

• Use a polishing cloth or dry cloth to wipe off dust and dirt.

• When the cabinet is very dirty, wipe with a soft cloth

moistened with water-diluted cleanser; then wipe again

with a dry cloth. Do not use furniture wax or cleaners.

They may damage the surface of the cabinet.

• Never use thinner, benzine, insecticide sprays and other

chemicals on or near the cabinets, since these will

corrode the surfaces.

• When a chemical cloth is used, read the cautions for the

chemical cloth carefully.

Français

Merci pour votre achat de cet appareil Pioneer.

Veuillez lire attentivement la totalite de ce mode d’emploi

avant d’utiliser vos enceintes acoustiques de façon à

pouvoir en tirer le meilleur proﬁt. Après lecture complète du

livret d’instructions de fonctionnement, le ranger dans un

endroit sûr aﬁn de pouvoir vous y reporter facilement en cas

de besoin lors de l’utilisation des l’enceintes acoustiques.

ATTENTION

À propos de la compatibilité

Ce produit a été conçu exclusivement en vue d’une

utilisation avec le téléviseur à écran plat Pioneer. Pour de

plus amples informations sur la compatibilité, veuillez vous

adresser au distributeur ou au centre de service Pioneer

agréé le plus proche.

À propos de l’installation et des réglages

• Ne déplacez pas le téléviseur à écran plat en le tenant par

les enceintes ou les supports d’enceinte. Vous risqueriez

de vous blesser ou d’endommager les supports. Pour

déplacer le téléviseur, tenez-le par le haut et par les

poignées.

• À l’installation des enceintes, utilisez uniquement les vis

fournies, car d’autres pourraient se détacher de l’unité

principale et entraîner la chute des enceintes.

• A l’installation des enceintes, serrez les vis à fond.

• Manipuler les enceintes avec sufﬁsamment de soin, car

autrement, l’enjoliveur frontal et le coffret risqueraient d’

être endommagés ou hors d’usage en les soumettant à

des chocs externes exagérés.

• La présence d’un écran d’ordinateur ou d’un moniteur à

tube cathodique près des enceintes peut provoquer des

interférences et une distorsion des couleurs. Si c’est le

cas, éloignez l’écran par rapport aux enceintes.

À propos de l’entrée des signaux

• Aﬁn d’éviter d’endommager les enceintes acoustiques,

suite à une surcharge à l’entrée, veuillez observer les

précautions suivantes:

• Ne raccordez pas ces enceintes à un appareil autre que le

téléviseur à écran plat spéciﬁé. Faute de quoi, des dégâts,

voire un incendie pourraient en résulter.

• Prenez soin de mettre hors tension les appareils

raccordés et de débrancher le cordon d’alimentation

au niveau de la prise secteur avant de changer les

connexions ou la méthode d’installation.

• Si vous utilisez une fonction de contrôle des tonalités

pour accentuer fortement les aigus, n’élevez pas

excessivement le volume sonore.

VÉRIFICATION DES ACCESSOIRES

• Câbles de l’enceinte × 2

• Supports de l’enceinte

��

• Vis de montage de l’enceinte

(M5 × 10 mm : Noir) × 16

• Mode d‘emploi

Installation

• En cas de difﬁcultés, veuillez consulter votre revendeur.

• Pioneer ne saurait être tenu responsable d’aucun

dommage résultant d’une installation ou d’une

utilisation incorrecte de ce produit, de sa modiﬁcation

ou encore de catastrophes naturelles.

Français

INSTALLATION SUR LE TÉLÉVISEUR À ÉCRAN PLAT

��

�

Si vous utilisez un pied de table :

REMARQUE :

Avant de poser l’enceinte, fixez le pied de table série KRP-TS02 (ou un autre pied de table de téléviseur à écran plat Pioneer) au

téléviseur à écran plat.

1. Fixer les supports d’enceinte sur les enceintes.

Il y a un support de ﬁxation inférieur et un support inférieure pour l’enceint gauche et pour l’enceinte droite. Posez les bons

supports en haut et en bas au dos des enceintes à l’aide des vis fournies.

(L’illustration montre la pose des supports de droite. Pour les supports de gauche, procédez de la même façon.)

��

Français

2. Vissez une vis fournie dans le trou

de montage de l’enceinte (le plus bas

des deux) situé en haut au dos du

téléviseur à écran plat.

Ne la serrez pas complètement tout de suite. Laissez du

jeu, arrêtez-vous à environ 5 mm de la ﬁn.

��

3. Suspendez le support de l’enceinte

sur la vis que vous avez installée en

haut en passant la partie large par-

dessus la vis puis baissez le support

dans la fente et vissez la vis du bas

provisoirement.

Une fois que vous avez passé la partie large du trou du

support de l’enceinte (haut) par-dessus la vis, baissez

l’enceinte.

��

4. Ajustez la position de l’enceinte puis

serrez complètement les vis du haut

et du bas.

5. Serrez les deux vis, l’une en haut et

l’autre en bas, pour chaque enceinte

(total de quatre vis). C’est ainsi

que vous ﬁxez les enceintes sur le

téléviseur à écran plat.

6. Passez le câble d’enceinte fourni

entre l’enceinte et le téléviseur à

écran plat (en dessous du support de

l’enceinte) en passant par le dessous.

7. Branchez les câbles d’enceinte sur les

enceintes (voir page suivante).

8. Insérez le câble dans la rainure située

sur l’enceinte.

��

9. Branchez l’autre extrémité des câbles

d’enceinte à l’arrière du téléviseur à

écran plat (voir page suivante).

Français

REMARQUE :

• Appuyez sur le levier et insérez

l’extrémité du câble.

• Quand vous relâchez le levier, il se

resserre autour du câble d’enceinte.

Attention

• Pensez à mettre les appareils hors tension et à retirer

le cordon d’alimentation de la prise murale avant de

modiﬁer les branchements ou l’installation.

• Si vous poussez le câble d’enceinte trop

loin et que l’isolant est en contact avec la

borne d’enceinte, il est possible que vous

n’obteniez aucun son. Une fois le câble

inséré, vous devez toujours pouvoir voir le ﬁl

de cuivre.

• Vérifiez que les extrémités des câbles

d’enceinte sont bien branchées sur les

bornes en tirant légèrement sur le câble

une fois les branchements effectués. Des

câbles mal raccordés peuvent entraîner des

interruptions du son ou du bruit.

• En cas de court-circuit dans les câbles





en raison

d’un ﬁl de sortie exposé, le téléviseur à écran plat risque

de recevoir une charge excessive, ce qui provoquerait un

arrêt de son fonctionnement ou des dysfonctionnements.

• Une erreur de polarité dans le raccordement du câble de

l’enceinte sur les bornes droite ou gauche du téléviseur

à écran plat peut se traduire par des effets stéréo

insufﬁsants, des basses de mauvaise qualité ou une

image sonore instable.

• Rassemblez les câbles sans les tirer.

��



��



��



�

��



��



��



��



�

��



��



��



��

Français

10. Relier les câbles.

Suivez les étapes suivantes pour poser un collier pour

câbles.

1 ) Passez la languette du collier dans le support et

placez le ou les câbles dans le collier pour câbles.

2 ) Poussez et retenez les leviers puis insérez le crochet

dans un trou adapté au dos du téléviseur à écran

plat.

3 ) Tirez la languette du collier pour bloquer les câbles.

�

4 ) Vériﬁez que le collier pour câbles est bien installé

contre le panneau.

REMARQUE :

Evitez de pincer ou de créer des points de pression sur les

câbles lorsque vous les posez ou que vous les reliez.

Pour retirez la languette du collier, tirez le taquet pour

dégager le tout.

Pour retirez le collier pour câbles, poussez les leviers

puis retirez-les du trou.

��

REMARQUE :

Plus un collier reste longtemps en place, plus il risque de

se détériorer. Les vieux colliers ont tendance à s’abîmer

plus facilement lors de la dépose et vous risquez de ne

pas pouvoir les réutiliser.



��

En cas d’utilisation de l’unité d’installation murale :

REMARQUE :

Tout d’abord, couchez le téléviseur à écran plat sur sa face

avant sur un morceau de tissu doux etc., puis installez les

enceintes.

1. Fixez les enceintes sur téléviseur à

écran plat (voir les procédures 1 à 10,

pages 9 à 12).

Branchez les autres câbles et le cordon d’alimentation

sur le téléviseur à écran plat.

2. Placez le téléviseur à écran plat sur

les ferrures de ﬁxation de l’écran

mural.

Pour de plus amples informations, reportez-vous aux

instructions d’utilisation fournies avec l’unité

d’installation murale.

Attention

Ne soulevez pas le téléviseur à écran plat en le tenant par

les enceintes.

Les enceintes pourraient se détacher, alors tenez-le par le

dessous.

Français

SPECIFICATIONS

Coffret .............................................................. Type bass-reﬂex

Haut-parleurs utilisés (système à double voie) :

Haut-parleur de graves ...Type à cône de 6,6 cm × 10,6 cm

Haut-parleur d’aigus ...............Type à semi-dôme de 2,5 cm

Impédance ..........................................................................6

Ω

Plage de fréquences ...................................60 Hz à 30 000 Hz

Sensibilité (1 m, 1 W) ...................................................... 80 dB

Entrée admissible :

Entrée max. ................................................................... 18 W

Entrée nominale ............................................................. 6 W

Fréquence de recouvrement ...........................................4 kHz

Encombrement

.............................. 105 (L) mm × 723 (H) mm × 66 (P) mm

Poids :

Enceinte (une pièce) ...................................................1,55 kg

Enceintes (la paire) avec câbles, supports et vis ...... 3,6 kg

Pièces accessoires (Pour deux enceintes)

............................................................... Câble d’enceinte

............................................................Supports de l’enceinte

Angle supérieur gauche (TOP L)

Angle inférieur gauche (BOTTOM L)

Angle supérieur droit (TOP R)

Angle inférieur droit (BOTTOM R)

................Vis de montage de l’enceinte (M5

10 mm)

.................................................................. Mode d‘emploi

REMARQUE:

Les spécifications et la finition sont susceptibles d’être

modifiées sans préavis en vue de l’amélioration.

ENTRETIEN DU COFFRET

• Utiliser un chiffon à polir ou un chiffon sec pour essuyer

la poussière et éliminer les salissures.

• Si le coffret est très sale, le frotter avec un chiffon doux

imbibé de liquide à nettoyer dilué d’eau. Ensuite, essuyer

à nouveau avec un chiffon sec. Ne pas utiliser de cire

à meuble ou de produits de nettoyage corrosifs. Ils

risqueraient d’endommager la surface du coffret.

• Ne jamais utiliser non plus de diluant, de benzine,

d’insecticides en vaporisateur et autres produits

chimiques sur le coffret ou à proximité, car ils risquent de

corroder les surfaces.

• Si l’on utilise un chiffon chimique, lire et observer

attentivement les précautions à prendre pour son usage

adéquat.

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

Deutsch

Wir danken Ihnen dafür, dass Sie sich für ein Produkt von

Pioneer entschieden haben.

Bitte lesen Sie vor der Verwendung Ihrer Lautsprecheranlage

diese Anleitung aufmerksam durch, um die Vorzüge des

Systems optimal ausnützen zu können. Nachdem Sie die

Bedienungsanleitung durchgelesen haben, bewahren Sie

sie sorgfältig auf, um sich im Bedarfsfall jederzeit darauf

beziehen zu können.

VORSICHT

Hinweis zur Kompatibilität

Dieses Produkt ist ausschließlich für den Gebrauch mit

dem Flachbildfernseher von Pioneer bestimmt. Weitere

Informationen zur Kompatibilität bringen Sie bitte bei

Ihrem autorisierten Pioneer-Händler oder einer Pioneer-

Kundendienststelle in Erfahrung.

Hinweise zur Installation und Einstellung

• Bewegen Sie den Flachbildfernseher nicht fort, indem

sie ihn am Lautsprecher oder an den Lautsprecher-

Halterungen festhalten. Das kann zu Verletzungen oder

zu Schäden an den Montageelementen führen. Halten

Sie den Fernseher beim Fortbewegen oben und an den

Handgriffen fest.

PRÜFEN DES ZUBEHÖRS

• Lautsprecherkabel × 2

• Lautsprecher-Halterungen

��

• Lautsprecher-Montageschrauben

(M5 × 10 mm : schwarz) × 16

• Bedienungsanleitung

• Verwenden Sie zur Installation ausschließlich die

Schrauben im Lieferumfang. Anderenfalls kann sich

der Lautsprecher vom Flachbildfernseher lösen und

herunterfallen.

• Achten Sie bei der Installation des Lautsprechers darauf,

die Schrauben fest anzuziehen.

• Die Lautsprecher sind vorsichtig zu behandeln, da Ziergitter

und Gehäuse durch starke Stöße und Erschütterungen

verkratzt oder beschädigt werden können.

• Wenn ein CRT-Computer-Monitor oder ein CRT-Monitor

in der Nähe des Lautsprechers aufgestellt wird, kann

dies Bildrauschen oder Farbstörungen verursachen. In

einem solchen Fall muss für einen größeren Abstand des

Monitors vom Lautsprecher gesorgt werden.

Hinweise zum Eingang

• Um eine Beschädigung des Lautsprechersystems durch

ein zu starkes Eingangssignal zu vermeiden, müssen die

folgenden Hinweise unbedingt beachtet werden:

• Schließen Sie diese Lautsprecher an nichts anderes

als den angegebenen Flachbildfernseher an. Wird der

Lautsprecher in Verbindung mit irgendeinem anderen

Gerät verwendet, besteht die Gefahr von Beschädigung

und Brandausbruch.

• Achten Sie unbedingt darauf, alle angeschlossenen

Geräte auszuschalten und den Netzstecker von der

Netzsteckdose zu trennen, bevor die Anschlüsse geändert

werden oder die Installation verändert wird.

• Bei Verwendung der Klangfarbenregelungs-Funktion

eines Verstärkers zu einer starken Anhebung der Höhen

darf die Lautstärke am Verstärker nicht auf einen

übermäßig hohen Pegel eingestellt werden.

Installation

• Wenn es bei dieser Installation zu Problemen kommen

sollte, wenden Sie sich bitte an Ihren Händler.

• Pioneer haftet für keinerlei Schäden, die sich auf

falsche Installation, unsachgemäßen Gebrauch,

Modiﬁkationen oder Naturkatastrophen zurückführen

lassen.

Deutsch

INSTALLATION AM FLACHBILDFERNSEHER

��

Bei Verwendung des Tischständers:

HINWEIS:

Bitte bringen Sie vor der Montage des Lautsprechers den Tischständer der Serie KRP-TS02 (oder einen anderen Ständer für einen

Pioneer-Flachbildfernseher) an.

1. Anbringen der Lautsprecher-Halterungen an den Lautsprechern.

Es gibt obere und untere Lautsprecher-Halterungen für den linken und rechten Lautsprecher. Befestigen Sie die jeweils

vorgesehenen Halterungen unter Verwendung der mitgelieferten Schrauben oben und unten an der Rückseite der

Lautsprecher.

(Die Abbildung zeigt die Befestigung der Halterung an der rechten Seite. Auf die gleiche Weise erfolgt die Befestigung auf

der linken Seite.)

��

Deutsch

2. Schrauben Sie eine mitgelieferte

Schraube in das Montage-

Schraubloch (das untere der zwei

Schraublöcher) oben an der Rückseite

des Flachbildfernsehers.

Ziehen Sie die Schraube noch nicht fest, sondern lassen

Sie noch etwa 5 mm Zwischenraum.

4. Richten Sie die Position des

Lautsprechers aus und ziehen Sie

dann die obere und die untere

Schraube fest.

5. Ziehen Sie die zwei Schrauben oben

und unten an jedem Lautsprecher

(insgesamt vier Schrauben) fest und

ﬁxieren Sie die Lautsprecher auf diese

Weise am Flachbildfernseher.

6. Führen Sie das mitgelieferte

Lautsprecherkabel zwischen

dem Lautsprecher und dem

Flachbildfernseher (unter der

Lautsprecher-Halterung) von unten

durch.

7. Schließen Sie die Lautsprecherkabel

an den jeweiligen Lautsprecher an

(siehe nächste Seite).

8. Führen Sie das jeweilige Kabel in

die am betreffenden Lautsprecher

beﬁndliche Nut ein.

��

9. Schließen Sie das andere Ende der

Lautsprecherkabel an die Rückseite

des Flachbildfernsehers an (siehe

nächste Seite).

3. Hängen Sie die Lautsprecher-

Halterung an die Schraube. die Sie

oben installiert haben, indem Sie den

weiten Bereich der Öffnung hindurch-

stecken und das Element dann in

den Schlitz absenken. Schrauben Sie

anschließend die untere Schraube

provisorisch ein.

Senken Sie nach dem Hindurchstecken des

weiten Bereichs der Öffnung des Lautsprecher-

Befestigungselements (oben) durch die Schraube den

Lautsprecher auf diese ab.

��

Deutsch

HINWEIS:

• Drücken Sie den Hebel und führen

Sie das Kabelende ein.

• Beim anschließenden Loslassen des

Hebels wird das Lautsprecherkabel

festgeklemmt.

VORSICHT

• Achten Sie, bevor Sie die Anschlüsse oder die

Installationsweise der angeschlossenen Geräte ändern,

unbedingt darauf, dass die Geräte ausgeschaltet sind und

der Stromstecker aus der Steckdose gezogen worden ist.

• Wenn Sie das Lautsprecherkabel zu

weit einführen, so dass die Isolation den

Lautsprecheranschluss berührt, kann es

sein, dass kein Ton zu hören ist. Führen

Sie daher das Kabel so ein, dass der

Kupferdraht zu sehen ist.

• Prüfen Sie, nachdem Sie die Lautsprecherkabel

angeschlossen haben, ob die Enden dieser Kabel richtig

an den Anschlüssen befestigt sind, indem Sie leicht an

den Kabeln ziehen. Lose Anschlüsse können Tonausfall

oder Geräusche zur Folge haben.

• Wenn es, verursacht durch einen freiliegenden Draht,

einen Kurzschluss im



-Kabel oder im



-Kabel, kann es

zu Überspannungen am Flachbildfernseher kommen, was

zu einem unterbrochenen Betrieb oder zu fehlerhaften

Funktionen führen kann.

• Falsche Anschlüsse des Lautsprecherkabels an die rechte

oder linke Seite des Flachbildfernsehers hinsichtlich der

Polarität können einen ungenügenden Stereoklang in der

Weise führen, dass die Basstöne nur schwach sind oder

dass das Klangbild instabil ist.

• Binden Sie das Kabel zusammen, ohne daran zu ziehen.

��



��



��



��



��



��



��



��



��



��



��

Deutsch

10. Bündelung der Kabel.

Verfahren Sie wie nachfolgend beschrieben, um eine

Kabelhalterung anzubringen.

1) Ziehen Sie das Halterungsband durch die Halterung

und ﬁxieren/bündeln Sie das/die Kabel in der

Kabelhalterung.

2) Drücken Sie den Hebel, halten Sie ihn gedrückt

und führen Sie dann den Haken in eine geeignete

Öffnung an der Rückseite des Flachbildfernsehers

ein.

3) Ziehen Sie das Halterungsband fest.

�

4 ) Überzeugen Sie sich, dass die Kabelhalterung fest

im Bedienfeld sitzt.

HINWEIS:

Vermeiden Sie es, wenn Sie Kabel verlegen oder bündeln,

diese zusammenzudrücken oder Druckpunkte zu schaffen.

Ziehen Sie zur Entfernung des Halterungsbandes die

Arretierung, um sie zu lösen.

Drücken Sie zur Entfernung der Kabelhalterung die

Hebel, halten Sie sie gedrückt und ziehen Sie das Band

aus dem Loch.

��

HINWEIS:

Je länger eine Halterung angebracht ist, um so

wahrscheinlicher ist es, dass ihre Eigenschaften

schlechter werden. Eine ältere Halterung wird leichter

beschädigt, wenn sie entfernt wird, und kann dann

möglicherweise nicht wiederverwendet werden.



��

Bei Verwendung der Wandmontage-Einheit:

HINWEIS:

Legen Sie zuerst den Flachbildfernseher auf eine weiche

Unterlage und montieren Sie dann die Lautsprecher.

1. Montieren Sie die Lautsprecher an

den Flachbildschirmfernseher (siehe

Schritte 1 – 10 auf den Seiten 15 –

18).

Schließen Sie die anderen Kabel und das Netzkabel an

die Rückseite des Flachbildfernsehers an.

2. Platzieren Sie den Flachbildfernseher

an den Montageelementen der

Wandbefestigungseinheit.

Zu Einzelheiten siehe die mit der Wandmontage-Einheit

mitgelieferte Bedienungsanleitung.

VORSICHT

Heben Sie den Flachbildschirmfernseher nicht an den

Lautsprechern an.

Die Lautsprecher könnten herunterfallen, und deshalb ist

der Fernseher unten zu halten.

Deutsch

TECHNISCHE DATEN

Gehäuse .............................................................. Bassreﬂextyp

Verwendete Lautsprecher (Zweiweg-System):

Woofer (für tiefe Frequenzen)

.................................. 6,6 cm × 10,6-cm-Konuslautsprecher

Hochtöner (für hohe Frequenzen)

................................................................. 2,5 cm Semikalotte

Impedanz ..............................................................................6

Ω

Frequenzgang ...........................................60 Hz bis 30 000 Hz

Empﬁndlichkeit (1 m, 1 W) ............................................. 80 dB

Zulässige Eingangswerte:

Maximaler Eingangswert ............................................. 18 W

Nenn-Eingangswert ....................................................... 6 W

Übergangsfrequenz .........................................................4 kHz

Äußere Abmessungen

.............................. 105 (B) mm × 723 (H) mm × 66 (T) mm

Gewicht:

Lautsprecher (ein einzelner) ......................................1,55 kg

Lautsprecher (ein Paar) mit Kabeln,

Halterungen und Schrauben ...................................... 3,6 kg

Zubehörteile (für zwei Lautsprecher)

............................................................ Lautsprecherkabel

........................................... Lautsprecher-Montageelemente

oben links (TOP L)

unten links (BOTTOM L)

oben rechts (TOP R)

unten rechts (BOTTOM R)

........ Lautsprecher-Montageschrauben (M5

10 mm)

....................................................... Bedienungsanleitung

HINWEIS:

Die technischen Daten und das Design können aus Gründen

der Weiterentwicklung jederzeit ohne vorherige Ankündigung

geändert werden.

PFLEGE DES GEHÄUSES

• Zum Abwischen von Staub und Verschmutzung kann ein

Poliertuch oder ein trockener Lappen verwendet werden.

• Wenn das Gehäuse stark verschmutzt ist, kann es mit

einem weichen, mit verdünntem Haushaltsreiniger

angefeuchteten Lappen gesäubert und dann mit einem

trockenen Lappen abgewischt werden. Keine Möbelpolitur

oder Reinigungsmittel verwenden, da diese Mittel die

Oberﬂäche des Gehäuses beschädigen können.

• Niemals Verdünner, Benzol, Insektensprays oder andere

Chemikalien am oder in der Nähe des Gehäuses

verwenden, da hierdurch die Oberﬂäche beschädigt wird.

• Vor der Verwendung eines chemischen Reinigungstuchs

unbedingt die Vorsichtshinweise sorgfältig durchlesen.

Veröffentlicht von Pioneer Corporation.

Italiano

Grazie per avere acquistato questo prodotto Pioneer.

Leggere attentamente queste istruzioni per l’uso prima di

utilizzare il sistema di altoparlanti per avvalersi al massimo

delle sue prestazioni. Conservare poi il manuale in un luogo

sicuro per ogni eventuale futura necessità.

ATTENZIONE

Problemi di compatibilità

Questo prodotto è concepito esclusivamente per l’uso

con una TV Flat-Screen Pioneer. Per maggiori informazioni

sulla loro compatibilità al proprio schermo si raccomanda

di rivolgersi al più vicino rivenditore o centro di riparazioni

Pioneer autorizzato.

Installazione ed impostazione

• Non spostate la TV Flat-Screen sollevandola dagli

altoparlanti o dai relativi supporti: potreste ferirvi o

danneggiare questi ultimi. Quando dovete spostare la TV,

sollevatela dall’alto afferrando le maniglie.

• Per installare l’altoparlante, non usare alcuna vite che

non sia fra quelle in dotazione, o esso potrebbe staccarsi

e cadere.

• Per ﬁssare bene l’altoparlante, stringere sempre bene le

viti.

• Si prega di maneggiare con cura gli altoparlanti; la griglia

di schermo e la cassa esterna possono danneggiarsi o

rompersi se sottoposte a colpi esterni molto forti.

• Se vicino all’altoparlante si trova un monitor televisivo

con tubo a raggi catodici, questo schermo può subite

interferenze e mostrare aberrazioni cromatiche. Se questo

accade, allontanare il monitor dall’altoparlante.

L’ingresso di segnale

• Per evitare danni al sistema di altoparlanti dovuti a

un sovraccarico d’ingresso, osservare le seguenti

precauzioni:

• Collegate questi altoparlanti esclusivamente alla TV Flat-

Screen speciﬁcata. In caso contrario, potreste provocare

danni o incendi.

• Prima di cambiare i collegamenti o il metodo di

installazione, non dimenticare di spegnere tutti i

dispositivi collegati e rimuoverne il cavo di collegamento.

• Se si usa una funzione di controllo dei toni per enfatizzare

molto gli acuti, non usare volume molto alti.

CONTROLLO DEGLI ACCESSORI

• Cavi dell’altoparlante × 2

• Supporti dell’altoparlante

��

• Viti di montaggio per l’altoparlante

(M5 x 10 mm: nero) × 16

• Istruzioni per l’uso

Installazione

• In caso di difﬁcoltà con questa installazione rivolgetevi

al vostro rivenditore.

• Pioneer non accetta alcuna responsabilità per gli

eventuali danni causati da un’installazione non

corretta, da un uso non corretto, da modiﬁche

apportate o da distrastri naturali.

Italiano

INSTALLAZIONE DELLA TV FLAT-SCREEN

��

Per l’uso del supporto di tavolo:

NOTA:

Prima di collegare l’altoparlante, attaccate il supporto di tavolo della serie KRP-TS02 (o un altro supporto per TV Flat-Screen Pioneer)

alla TV Flat-Screen.

1. Fissaggio dei supporti agli altoparlanti.

Vi sono supporti superiori e inferiori per gli altoparlanti destro e sinistro. Fissate i supporti appropriati alla parte superiore e

inferiore del retro degli altoparlanti, usando le viti in dotazione.

(Mostra il ﬁssaggio corretto del supporto sul lato destro. Viene ﬁssato sul lato sinistro seguendo la stesso procedimento.)

��

Italiano

2. Stringete una delle viti in dotazione

nel foro di montaggio

dell’altoparlante (il più basso dei due)

nella parte superiore del retro della

TV Flat-Screen.

Non stringete ﬁno in fondo. Lasciate le viti allentate, con

ancora 5 mm circa da stringere.

��

3. Attaccate il supporto dell’altoparlante

alla vite che avete avvitato passando

la parte larga sopra di esso e

abbassandolo verso la scanalatura;

avvitatelo temporaneamente alla vite

più bassa.

Dopo aver passato la parte larga del foro del supporto

dell’altoparlante (superiore) sopra la vite, abbassate

l’altoparlante su di essa.

��

4. Regolate la posizione dell’

altoparlante, quindi stringete bene la

vite superiore e inferiore.

5. Stringete le due viti, nella parte

superiore e inferiore per ogni

altoparlante (quattro viti in totale)

e ﬁssate così gli altoparlanti alla TV

Flat-Screen.

6. Fate passare il cavo dell’altoparlante

in dotazione tra l’altoparlante e la TV

Flat-Screen (sotto il supporto

dell’altoparlante) dal basso.

7. Collegate i cavi dell’altoparlante

all’altoparlante (vedi pagina

successiva).

8. Inserite il cavo nella scanalatura

dell’altoparlante.

��

9. Collegate l’altra estremità dei cavi

dell’altoparlante al retro della TV

Flat-Screen (vedi pagina seguente).

Italiano

NOTA:

• Premete la levetta e inserite

l’estremità del cavo.

• Una volta lasciata, la levetta blocca

il cavo dell’altoparlante.

Attenzione

• Assicuratevi di spegnere i dispositivi collegati e di

staccare la spina dalla presa a muro, prima di cambiare il

metodo di collegamento o di installazione.

• Se il cavo dell’altoparlante viene inserito

troppo distante e il materiale isolante

tocca il terminale dell’altoparlante, non

si riceverà alcun suono. Vi preghiamo di

inserirlo in modo tale che il ﬁlo di rame sia

visibile.

• Controllate che le estremità dei cavi

dell’altoparlante siano collegate

saldamente ai terminali, tirando

leggermente il cavo dopo aver effettuato i

collegamenti. In caso contrario, potrebbero

veriﬁcarsi interruzioni acustiche o rumore.

• Se si veriﬁca un cortocircuito tra i cavi





provocato

da un ﬁlo di piombo scoperto, una carica eccessiva

potrebbe essere applicata alla TV Flat-Screen, provocando

un’interruzione delle operazioni o un guasto.

• Collegamenti errati del cavo dell’altoparlante ai terminali

destro o sinistro della TV Flat-Screen rispetto alla polarità

possono tradursi in effetti stereofonici insufﬁcienti, un

livello dei bassi non soddisfacente o un’immagine sonora

instabile.

• Legate il cavo senza tirarlo.

��



��



��



��



��



�

��



��



��



��



��



��

Italiano

10. Legare i cavi.

Seguite i passaggi qui sotto per attaccare un morsetto

del cavo.

1) Inﬁlate la banda del morsetto nella staffa di

supporto e legate il/i cavo(i) nel morsetto.

2) Spingete e tenete ferme le leve, quindi inserite il

gancio nell’apposito foro sul retro della TV Flat-

Screen.

3) Tirate verso l’alto la banda del morsetto per

chiuderlo.

�

4 ) Assicuratevi che il morsetto del cavo sia ben saldato

al pannello.

NOTA:

Evitate di comprimere o esercitare pressione sui cavi

quando li posizionate o legate.

Per rimuovere la banda del morsetto, tirate e tenete

fermo il dispositivo di chiusura perché si sblocchi.

Per rimuovere il morsetto del cavo, spingete e tenete

ferme le leve, quindi estraetelo dal foro.

��

NOTA:

Se un morsetto è stato installato da molto tempo, vi

saranno maggiori probabilità che si deteriori. Un morsetto

vecchio è più facilmente danneggiabile mentre viene tolto

e non può essere riutilizzato.



��

Per l’uso dell’unità da parete:

NOTA:

Innanzitutto, appoggiate la TV Flat Screen sulla parte superiore

di un panno morbido, ecc, quindi attaccate i supporti dell’

altoparlante.

1. Attaccate gli altoparlanti alla TV Flat-

Screen (Vedi procedure 1-10 alle

pagine 21- 24).

Collegate gli altri cavi e il ﬁlo di alimentazione alla TV

Flat Screen.

2. Appoggiate la TV Flat-Screen sui

supporti di montaggio dell’unità da

parete.

Per maggiori dettagli, consultate le istruzioni per l’uso

in dotazione con l’unità da parete.

Attenzione

Non sollevate la TV Flat-Screen dagli altoparlanti:

un altoparlante potrebbe staccarsi, per cui tenetelo dal

basso.

Italiano

DATI TECNICI

Cassa esterna ................................................. Tipo Bass-reﬂex

Altoparlanti utilizzati (sistema a due vie) :

Altoparlante per toni bassi .........A cono, 6,6 cm × 10,6 cm

Altoparlante per toni alti .................. A semi-cupola, 2,5 cm

Impedenza ............................................................................6

Ω

Gamma di frequenze ...................................60 Hz a 30 000 Hz

Sensibilità (1 m, 1 W) ...................................................... 80 dB

Ingresso tollerabile :

Ingresso massimo ......................................................... 18 W

Ingresso nominale ......................................................... 6 W

Frequenza di transizione .................................................4 kHz

Dimensioni esterne

...............................105 (L) mm × 723 (A) mm × 66 (P) mm

Peso :

Altoparlante (pezzo unico) .........................................1,55 kg

Altoparlanti (coppia) con cavi, supporti e viti ........... 3,6 kg

Parti accessorie

(per due altoparlanti)

........................................................Cavi dell’altoparlante

.......................................................Supporti dell’altoparlante

Parte superiore sinistra (TOP L)

Parte inferiore sinistra (BOTTOM L)

Parte superiore destra (TOP R)

Parte inferiore destra (BOTTOM R)

...... Viti di montaggio per l’altoparlante (M5

10 mm)

............................................................ Istruzioni per l’uso

NOTA:

I dati tecnici e il design sono soggetti a variazioni senza

preavviso, a seguito di ulteriori miglioramenti del prodotto.

MANUTENZIONE DELLA CASSA ESTERNA

• Per togliere sporco e polvere utilizzare un panno per

lucidare o un normale panno asciutto.

• Se la cassa esterna è molto sporca, pulirla con un panno

morbido bagnato con acqua e detergente, quindi passare

di nuovo un panno asciutto. Non utilizzare cera per mobili

o detersivi. Potrebbero danneggiare la superﬁcie della

cassa esterna.

• Non usare mai diluenti, benzina, insetticidi spray e altri

prodotti chimici sulla cassa esterna o nelle vicinanze.

Questi prodotti sono corrosivi.

• In caso di uso di panni chimici, leggere attentamente le

avvertenze per il loro uso.

Pubblicato da Pioneer Corporation.

Nederlands

Dank u voor de aanschaf van dit Pioneer product.

Lees alvorens het luidsprekersysteem in gebruik te nemen

eerst deze gebruiksaanwijzing door zodat u volledig op

de hoogte bent van de bediening en werking. Bewaar de

gebruiksaanwijzing op een veilige plaats voor het geval u

later nog het een en ander wilt nalezen.

LET OP

Over de compatibiliteit

Dit product is uitsluitend ontworpen voor gebruik

met een Pioneer Flat Screen TV. Voor meer informatie

omtrent compatibiliteit met andere producten dient u uw

dichtstbijzijnde erkende Pioneer dealer of service-centrum

te raadplegen.

Over de installatie en de instellingen

• Als u de Flat Screen TV wilt verplaatsen mag deze niet

bij de luidspreker of luidsprekerbeugels vastgepakt

worden. Dit kan resulteren in letsel of beschadiging van

de beugels. Houd de TV aan de bovenzijde en de hendels

vast wanneer u hem verplaatst.

• Voor de montage van de luidspreker mogen alleen de

bijgeleverde schroeven worden gebruikt, want anders

kan de luidspreker van het hoofdapparaat losraken en

vallen.

• Draai de schroeven stevig vast bij de montage van de

luidspreker.

• Wees uitermate voorzichtig met de luidsprekers.

Het rooster en de behuizing zouden kunnen worden

beschadigd wanneer het luidsprekersysteem aan

schokken of stoten onderhevig wordt gesteld.

• Wanneer u een computerscherm of monitor met een

beeldbuis in de buurt van de luidspreker plaatst, kan dit

resulteren in beeldstoringen of kleurvervorming. Als dit

het geval is, moet u het scherm op een grotere afstand

van de luidspreker zetten.

Over de ingang

• Voorkom beschadiging van het luidsprekersysteem

door overbelasting en let derhalve op de volgende punten:

• De luidsprekers mogen uitsluitend op deze Flat Screen TV

aangesloten worden. Dit kan leiden tot brand of andere

schade.

• Schakel de aangesloten apparatuur uit en trek het

netsnoer uit het stopcontact voordat u begint met het

wijzigen van de aansluitingen of de installatie.

• Bij gebruik van een toonregelfunctie voor het versterken

van de hoge tonen mag u het volume op de versterker niet

te hoog instellen.

CONTROLEREN VAN DE ONDERDELEN

• Luidsprekersnoeren × 2

• Luidsprekerbeugels

��

• Montageschroeven luidspreker

(M5 × 10 mm : Zwart) × 16

• Handleiding

Installatie

• Raadpleeg uw dealer als u problemen ondervindt

tijdens de installatie.

• Pioneer aanvaardt geen aansprakelijkheid als gevolg

van onjuiste installatie, onjuist gebruik, wijziging of

natuurrampen.

Nederlands

INSTALLATIE OP DE FLAT SCREEN TV

��

Indien de tafelbladstaander wordt gebruikt:

N.B.:

Voordat de luidspreker wordt bevestigd, dient de KRP-TS02-serie tafelbladstaander (of andere staander voor de Pioneer Flat Screen TV)

aan de Flat Screen TV te worden bevestigd.

1. Bevestiging van de Luidsprekerbeugels aan de Luidsprekers.

Er zijn boven- en onderluidsprekerbeugels voor de linker- en rechter luidspreker. Bevestig de juiste beugels aan de boven- en

onderzijde aan de achterzijde van de luidsprekers d.m.v. de meegeleverde schroeven.

(De bevestiging van de beugel wordt aan de rechterzijde getoond. De bevestiging aan de linkerzijde vindt op dezelfde wijze

plaats.)

��

Nederlands

2. Draai een meegeleverde schroef in

het montagegat van de luidspreker

(de laagste van de twee) aan de

bovenachterzijde van de Flat Screen

TV.

Draai hem nog niet helemaal aan. Laat het nog half

aangedraaid zodat er nog ongeveer 5 mm moet worden

aangedraaid.

��

3. Hang de luidsprekerbeugel aan de

schroef die u aan de bovenzijde heeft

geïnstalleerd door het brede gedeelte

erover heen te schuiven en het in

de gleuf te laten zakken; draai de

laagste schroef tijdelijk aan.

Nadat het brede gedeelte van het gat van de

luidsprekerbeugel (bovenste gedeelte) over de schroef is

geschoven, laat u de luidspreker erin zakken.

��

4. Stel de positie van de luidspreker bij

en draai vervolgens de bovenste en

onderste schroeven stevig aan.

5. Draai de twee schroeven boven en

beneden aan voor elke luidspreker

(totaal vier schroeven), zodat de

luidsprekers op de Flat Screen TV

worden vastgezet.

6. Leid het meegeleverde

luidsprekersnoer tussen de

luidspreker en de Flat Screen TV

(onder de luidsprekerbeugel) van

onderop.

7. Sluit de luidsprekersnoeren aan op de

luidspreker (zie volgende bladzijde).

8. Voeg het snoer in de sponning op de

luidspreker.

��

9. Sluit het andere uiteinde van de

luidsprekersnoeren aan op de Flat

Screen TV (zie volgende bladzijde).

Nederlands

N.B.:

• Druk op het lipje en breng het

uiteinde van het snoer in.

• Wanneer u het lipje loslaat, wordt het

luidsprekersnoer vastgezet.

Let op

• Zorg ervoor dat de aangesloten apparatuur is

uitgeschakeld en verwijder het netsnoer eerst uit het

wandcontact wanneer u de aansluiting of installatie

wijzigt.

• Indien u het luidsprekersnoer te ver

insteekt zodat de isolatie de eindklem van

de luidspreker raakt, wordt er geen geluid

geproduceerd. Het snoer dient zodanig

te worden ingestoken dat de koperdraad

zichtbaar is.

• Controleer of het uiteinde van de

luidsprekersnoeren goed is aangesloten

op de eindklemmen door enigszins aan het

snoer te trekken nadat de aansluitingen zijn

gedaan. Door loszittende aansluitingen kan de

verbinding worden verbroken of ruis ontstaan.

• Indien er kortsluiting plaatsvindt in de





snoeren

door een blootliggend netsnoer, is het mogelijk de Flat

Screen TV teveel belast wordt waardoor de bediening

onderbroken wordt of een storing ontstaat.

• Door onjuiste aansluitingen voor wat betreft de polariteit

van het luidsprekersnoer op de rechter- of linkerzijde van

de eindklemmen van de Flat Screen TV kan onvoldoende

stereogeluidseffecten tot gevolg hebben, waardoor

een slecht basgeluid of ongebalanceerd geluidsbeeld

ontstaat.

• Voeg de snoeren samen zonder er aan te trekken.

��



��



��



��



��



��



�

��



��



��



��



��

Nederlands

10. Het samenvoegen van de snoeren.

Volg onderstaande stappen om een kabelklem aan te

brengen.

1) Steek het klembandje door de houder en voeg het

snoer/de snoeren samen in de kabelklem.

2) Houd de hendeltjes ingedrukt en leid het haakje

door het juiste gat aan de achterzijde van de Flat

Screen TV.

3) Trek aan het klembandje om het vast te zetten.

�

4) Zorg ervoor dat de kabelklem stevig in het paneel

vastzit.

N.B.:

Zorg dat er geen beknelling of drukpunten ontstaan

wanneer de snoeren worden geleid of samengevoegd.

Houd de vergrendeling ingedrukt zodat deze openspringt

om het klembandje te verwijderen.

Druk de hendeltjes in and trek het bandje uit de opening

om het te verwijderen.

��

N.B.:

Hoe langer een klem op zijn plaats blijft zitten, hoe

groter de kans op slijtage. Een oudere klem raakt sneller

beschadigd wanneer deze wordt verwijderd zodat hij niet

opnieuw gebruikt kan worden.



��

Indien de eenheid voor wandbevestiging wordt gebruikt:

N.B.:

Leg eerst de Flat Screen TV op een zachte doek of iets

dergelijks en bevestig daarna de luidsprekers.

1. Bevestig de luidsprekers aan de Flat

Screen TV (zie procedures 1 tot 10 op

bladzijde 27 tot 30).

Sluit de overige snoeren en het netsnoer aan op de Flat

Screen TV.

2. Plaats de Flat Screen TV op de

montage-onderdelen van de eenheid

voor wandbevestiging.

Zie voor meer informatie de bij de eenheid voor

wandbevestiging meegeleverde bedieningshandleiding.

Let op

Til de Flat Screen TV niet op bij de luidsprekers.

Een luidspreker kan losraken, houd hem daarom aan de

onderzijde vast.

Nederlands

TECHNISCHE GEGEVENS

Behuizing ........................................................... Type basreﬂex

Luidsprekers (tweewegsysteem):

Woofer (voor lage tonen)

.....................................6,6 cm × 10,6 cm hoornvormig type

Tweeter (voor hoge tonen) .......... 2,5 cm halfbolvormig type

Impedantie ...........................................................................6

Ω

Frequentiebereik ...................................... 60 Hz t/m 30 000 Hz

Gevoeligheid (1 m, 1 W) .................................................. 80 dB

Toelaatbare invoer:

Maximaal ingangsvermogen ....................................... 18 W

Nominaal ingangsvermogen ........................................ 6 W

Crossover-frequentie .......................................................4 kHz

Externe afmetingen

............................. 105 (B) mm × 723 (H) mm × 66 (D) mm

Gewicht:

Luidspreker (een stuk) ................................................1,55 kg

Luidsprekers (tweetal) met snoeren,

beugels en schroeven ..................................................3,6 kg

Bijgeleverde onderdelen (voor twee luidsprekers)

.........................................................Luidsprekersnoeren × 2

................................................................ Luidsprekerbeugels

Linksboven (TOP L) × 1

Linksonder (BOTTOM L) × 1

Rechtsboven (TOP R) × 1

Rechtsonder (BOTTOM R) × 1

..........Montageschroeven luidspreker (M5 × 10 mm) × 16

......................................................................Handleiding × 1

OPMERKING:

Technische gegevens en ontwerp zijn ter productverbetering

zonder voorafgaande kennisgeving wijzigbaar.

ONDERHOUD VAN DE BEHUIZING

• Veeg stof en vuil met een poetsdoek of droge, schone

doek van de behuizing.

• Bevochtig een zachte doek in een oplossing van water

en een neutraal reinigingsmiddel en wring de doek goed

uit voor het verwijderen van hardnekkige vlekken. Veeg

na met een droge doek. Gebruik geen meubelwas of

andere reinigingsmiddelen daar deze de behuizing aan

kunnen tasten.

• Gebruik beslist geen thinner, benzine, insectensprays en

andere chemische middelen op of in de buurt van de

behuizing daar dit soort middelen de behuizing aantast.

• Bij gebruik van een chemische doek moet u alvorens

gebruik de aanwijzingen goed lezen en controleren of

deze doek voor dit systeem geschikt is.

Uitgegeven door Pioneer Corporation.

Español

Muchas gracias por comprar este producto Pioneer.

Lea atentamente estas instrucciones de funcionamiento

antes de usar su sistema de altavoces, de modo que sepa

cómo obtener el máximo rendimiento. Después de haber

ﬁnalizado la lectura del manual de instrucciones, guárdelo

en un lugar seguro para futuras consultas.

PRECAUCIÓN

Acerca de la compatibilidad

Este producto ha sido diseñado exclusivamente para ser

utilizado con el televisor de pantalla plana de Pioneer. Para

más información sobre la compatibilidad, consulte su

distribuidor Pioneer autorizado o un centro de servicio.

Acerca de la instalación y el ajuste

• No desplace el televisor de pantalla plana sujetándolo

por los altavoces o los soportes para los altavoces, ya que

usted podría lastimarse o los soportes podrían resultar

dañados. Cuando desplace el televisor, sujételo por la

parte superior y por las asas.

• Cuando instale el altavoz, no emplee tornillos que no sean

los suministrados, dado que el altavoz podría separarse

de la unidad principal y caerse.

• Cuando instale el altavoz, apriete bien los tornillos.

• Manipule los altavoces con mucho cuidado, ya que la red

de rejilla y la caja del altavoz pueden dañarse o romperse

si se encuentran sujetos a fuertes impactos externos.

• Si pone una pantalla TRC o un monitor TRC cerca del

altavoz, pueden producirse interferencias o distorsión del

color. En tal caso, aleje el monitor del altavoz.

Acerca de la entrada

• Para evitar daños al sistema de altavoces como

consecuencia de una sobrecarga de entrada, tenga en

cuenta las precauciones siguientes:

• Estos altavoces deberán conectarse única y

exclusivamente al televisor de pantalla plana

especiﬁcado. De lo contrario, podrían producirse daños o

un incendio.

• Asegúrese de desconectar los dispositivos conectados y

de desenchufar el cable de alimentación de la toma de

corriente antes de cambiar las conexiones o de efectuar

la instalación.

• Cuando emplee una función de control del tono

para acentuar mucho los sonidos agudos, no suba

excesivamente el volumen del ampliﬁcador.

COMPROBACIÓN DE LOS ACCESORIOS

• Cables de altavoz × 2

• Soportes para el altavoz

��

• Pernos de ﬁjación del altavoz

(M5 x 10 mm: negro) × 16

• Manual de instrucciones

Instalación

• Si experimentara alguna diﬁcultad con la instalación,

consulte a su distribuidor.

• Pioneer no se responsabiliza de ningún daño que

pudiera derivarse de una instalación incorrecta, un

uso inadecuado, la realización de modiﬁcaciones o

catástrofes naturales.

Español

INSTALACIÓN EN EL TELEVISOR DE PANTALLA PLANA

��

Si se utiliza el soporte de mesa:

NOTA:

Antes de instalar el altavoz, acople al televisor de pantalla plana el soporte de mesa de la serie KRP-TS02 (u otro soporte para

televisores de pantalla plana de Pioneer).

1. Cómo montar los soportes para los altavoces en los altavoces.

Hay soportes superiores e inferiores para el altavoz de la derecha y para el de la izquierda. Utilice los pernos suministrados

para montar los soportes adecuados en la parte superior e inferior de la cara posterior de los altavoces.

(Seguidamente se indica cómo montar el soporte del lado derecho; para montar el del lado izquierdo, siga el mismo

procedimiento.)

��

�

��

�

��

Español

2. Atornille uno de los pernos

suministrados en el agujero de

montaje del altavoz (el más bajo de

los dos) situado en la parte superior

de la cara posterior del televisor de

pantalla plana.

No lo apriete al máximo todavía. Déjelo algo ﬂojo, de

modo que queden unos 5 mm para atornillar.

��

3. Cuelgue el soporte para el altavoz

en el perno que ha atornillado en la

parte superior. Para ello, deslice la

parte más ancha por encima de él y

después baje el altavoz y encájelo en

la ranura; atornille provisionalmente

el perno inferior.

Después de haber pasado por encima del perno la parte

más ancha del agujero del soporte para el altavoz (parte

superior), baje el altavoz, de modo que descanse sobre

él.

��

4. Ajuste la posición del altavoz y a

continuación asegure ﬁrmemente los

pernos superior e inferior.

5. Apriete los dos pernos, en la parte

superior e inferior de cada altavoz

(un total de cuatro pernos). De este

modo ﬁjará los altavoces al televisor

de pantalla plana.

6. Pase el cable de altavoz suministrado

entre el altavoz y el televisor de

pantalla plana (por debajo del

soporte para el altavoz) desde abajo.

7. Conecte los cables de altavoz al

altavoz (consulte la página siguiente).

8. Introduzca el cable por la ranura del

altavoz.

��

9. Conecte el otro extremo de los cables

de altavoz a la parte posterior del

televisor de pantalla plana (consulte

la página siguiente).

Español

NOTA:

• Presione la palanca e introduzca el

extremo del cable.

• Cuando suelte la palanca, el cable de

altavoz quedará sujeto.

Precaución

• Cuando cambie la conexión o lleve a cabo la instalación,

asegúrese de que apaga los aparatos conectados y de

que desenchufa el cable de alimentación de la toma de

pared.

• Si introduce el cable de altavoz de modo

que el aislamiento esté tocando el terminal

de altavoz, es posible que no obtenga

ningún sonido. No lo introduzca demasiado,

de forma que el hilo de cobre quede visible.

• Para comprobar que los extremos de los cables de altavoz

están bien conectados a los terminales, una vez que haya

realizado la conexión, tire suavemente de cada uno de

los cables. Si las conexiones han quedado algo ﬂojas, es

posible que se ocasionen pérdidas de sonido o ruido.

• Si se produce un cortocircuito en los cables





causado por un cable desnudo, es posible que el

televisor de pantalla plana reciba una carga excesiva, lo

que se traduciría en un funcionamiento interrumpido o

incorrecto.

• Si las conexiones del cable de altavoz a los terminales

derecho o izquierdo del televisor de pantalla plana

no se han realizado correctamente con respecto a la

polaridad, podrían producirse efectos de sonido estéreo

defectuosos, lo que a su vez daría lugar a unos sonidos

graves deﬁcientes o a una imagen sonora inestable.

• Enrolle el cable sobre sí mismo sin tirar de él.

��



�

��



��



��



��



��



��



��



��



��



��

Español

10. Cómo reunir y enrollar los cables

sobre sí mismos.

Para colocar una abrazadera para cables, siga los pasos

que se indican a continuación.

1) Deslice un extremo de la abrazadera por el soporte

de la misma y reúna los cables de modo que éstos

queden sujetos por la abrazadera.

2) Presione las palancas de la abrazadera y, sin

soltarlas, introduzca el gancho en el oriﬁcio que

encontrará en la parte posterior del televisor de

pantalla plana.

3) Tire del extremo de la abrazadera para cerrarla.

�

4) Conﬁrme que la abrazadera para cables queda

ﬁrmemente sujeta en el panel.

NOTA:

Al distribuir o reunir los cables, evite pellizcarlos o crear

puntos de presión.

Para extraer la banda de la abrazadera para cables, tire

de la lengüeta de liberación.

Para extraer la abrazadera para cables, mantenga

presionadas las palancas y extráigala del oriﬁcio.

��

NOTA:

Cuanto más tiempo haga que se haya instalado una

abrazadera, más probabilidades habrá de que la misma se

deteriore. Una abrazadera antigua se dañará con mayor

facilidad al extraerla y es posible que no se pueda utilizar

de nuevo.



��

Si el televisor se instala en la unidad para colgar de la pared:

NOTA:

Primero disponga de forma horizontal el televisor de pantalla

plana sobre una sábana suave, etc. Después, coloque los

altavoces.

1. Coloque los altavoces en el televisor

de pantalla plana (consulte los

procedimientos 1 a 10 en las páginas

33 a 36).

Conecte los otros cables y el cable de alimentación al

televisor de pantalla plana.

2. Coloque el televisor de pantalla plana

en los accesorios de montaje de la

unidad para colgar de la pared.

Para detalles al respecto, consulte el manual de

instrucciones facilitado con la unidad para colgar de la

pared.

Precaución

No levante el televisor de pantalla plana sujetándolo por

los altavoces, ya que éstos podrían soltarse.

Sujételo por la parte inferior.

Español

ESPECIFICACIONES

Caja del altavoz ........................................Tipo reﬂejo de bajos

Altavoces usados (sistema de dos vías):

Woofer (para los sonidos graves)

............................................... Tipo cónico 6,6 cm × 10.6 cm

Tweeter (para los sonidos agudos)

.................................................... Tipo semicúpula de 2,5 cm

Impedancia ..........................................................................6

Ω

Gama de frecuencias ..................................60 Hz a 30 000 Hz

Sensibilidad (1 m, 1 W) ................................................... 80 dB

Entrada permisible:

Entrada máxima ............................................................ 18 W

Entrada nominal ............................................................ 6 W

Frecuencia de cruce ........................................................4 kHz

Dimensiones exteriores

..........................105 (An) mm × 723 (Al) mm × 66 (Pr) mm

Peso:

Altavoz (una sola unidad) ...........................................1,55 kg

Altavoz (dos unidades) con cables,

soportes y pernos ..........................................................3,6 kg

Accesorios (para dos altavoces)

............................................................... Cable de altavoz × 2

......................................................... Soportes para el altavoz

Parte superior izquierda (TOP L) × 1

Parte inferior izquierda (BOTTOM L) × 1

Parte superior derecha (TOP R) × 1

Parte inferior derecha (BOTTOM R) × 1

............. Pernos de ﬁjación del altavoz (M5 × 10 mm) × 16

................................................ Manual de instrucciones × 1

NOTA:

Las especificaciones y el diseño están sujetos a posibles

cambios sin previo aviso a efectos de mejorar el producto.

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

• Para quitar la suciedad y el polvo utilice un paño

abrillantador o un paño seco.

• Si la caja del altavoz está muy sucia, límpiela con un paño

humedecido con algún producto limpiador diluido con

agua. Después, seque la superﬁcie con un paño seco. No

utilice ceras ni productos limpiadores para muebles, ya

que dañarían la superﬁcie de la caja del altavoz.

• Nunca utilice diluyentes, bencinas, rociadores de

insecticidas ni otros productos químicos sobre la caja del

altavoz o cerca de ella, ya que podrían correr la superﬁcie.

• Si utiliza un paño químico, lea cuidadosamente las

instrucciones que acompañen al mismo.

Publicado por Pioneer Corporation.

中文

感謝惠購先鋒產品。

在使用該揚聲器系統之前，請通讀操作手冊，以獲知

如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請

將其妥善保管以備日後參考。

注意

關於兼容性

本產品專門設計適用於先鋒平面電視。有關相容性的

詳情，請就近諮詢先鋒授權經銷商或服務中心。

關於安裝與固定

‧ 請勿以握住揚聲器或揚聲器固定裝置來移動平面電

視，

否則可能會導致人身傷害或固定裝置損壞。若

要移動平面電視，請以握住電視頂部及其把手的方

式搬動。

‧ 安裝揚聲器時，請勿使用附送螺絲以外的螺絲，否

則揚聲器可能會從本機脫開，甚至於掉落。

‧ 安裝揚聲器時，請將螺絲擰緊。

‧ 當揚聲器受到外部的影響時，請充分注意揚聲器的

處理，以免損壞護網和音箱。

‧ 在揚聲器附近放置

CRT

電腦屏幕或

CRT

監視器可

能會導致干擾或色彩失真。如果出現這種情況，請

使監視器遠離揚聲器。

關於輸入端子

‧ 為防止因輸入過載而導致揚聲器系統損壞，請務必

遵循以下注意事項：

‧ 請勿將揚聲器用於指定的平面電視之外的設備。否

則可能導致損壞或火災。

‧ 改變連接或安裝方法時，務必先將連接設備的電源

關掉，並將電線插頭從牆壁上的插座中拔出。

‧ 使用音調控制功能來增強高音時，請勿將放大器音

量開得太大。

檢查配件

‧ 揚聲器連接線

x 2

‧ 揚聲器固定裝置

左側上方

��

左側下方

��

右側上方

��

右側下方

��

‧ 揚聲器固定螺絲

(

M5 x 10 mm

：黑色 )

× 16

‧ 操作手冊

安裝

‧ 如果安裝遇到困難，請與經銷商聯絡。

‧ 對於因安裝不當、使用不當、更改或自然災害

引起的損害，先鋒概不負責。

注意
平面電視配備
使用壁掛裝置時：
規格

Annotation for Pioneer KURO PDP-S62 in format PDF

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Hama VM3

Electrolux EAT5010

Konig Electronic IP baby monitor

Eneo PTB-1025F09

Pioneer KURO PDP-S62: instruction

Manual for Pioneer KURO PDP-S62

CAUTION

CHECKING THE ACCESSORIES

Installation

INSTALLATION ON THE FLAT SCREEN TV

When using the table top stand:

When using the hung on wall unit:

SPECIFICATIONS

CABINET MAINTENANCE

ATTENTION

VÉRIFICATION DES ACCESSOIRES

Installation

INSTALLATION SUR LE TÉLÉVISEUR À ÉCRAN PLAT

Si vous utilisez un pied de table :

En cas d’utilisation de l’unité d’installation murale :

SPECIFICATIONS

ENTRETIEN DU COFFRET

VORSICHT

PRÜFEN DES ZUBEHÖRS

Installation

INSTALLATION AM FLACHBILDFERNSEHER

Bei Verwendung des Tischständers:

Bei Verwendung der Wandmontage-Einheit:

TECHNISCHE DATEN

PFLEGE DES GEHÄUSES

ATTENZIONE

CONTROLLO DEGLI ACCESSORI

Installazione

INSTALLAZIONE DELLA TV FLAT-SCREEN

Per l’uso del supporto di tavolo:

Per l’uso dell’unità da parete:

DATI TECNICI

MANUTENZIONE DELLA CASSA ESTERNA

LET OP

CONTROLEREN VAN DE ONDERDELEN

Installatie

INSTALLATIE OP DE FLAT SCREEN TV

Indien de tafelbladstaander wordt gebruikt:

Indien de eenheid voor wandbevestiging wordt gebruikt:

TECHNISCHE GEGEVENS

ONDERHOUD VAN DE BEHUIZING

PRECAUCIÓN

COMPROBACIÓN DE LOS ACCESORIOS

Instalación

INSTALACIÓN EN EL TELEVISOR DE PANTALLA PLANA

Si se utiliza el soporte de mesa:

Si el televisor se instala en la unidad para colgar de la pared:

ESPECIFICACIONES

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

注意

檢查配件

安裝

Table of contents

Annotation for Pioneer KURO PDP-S62 in format PDF

Top 10 manuals

Additional manuals
