Italiano

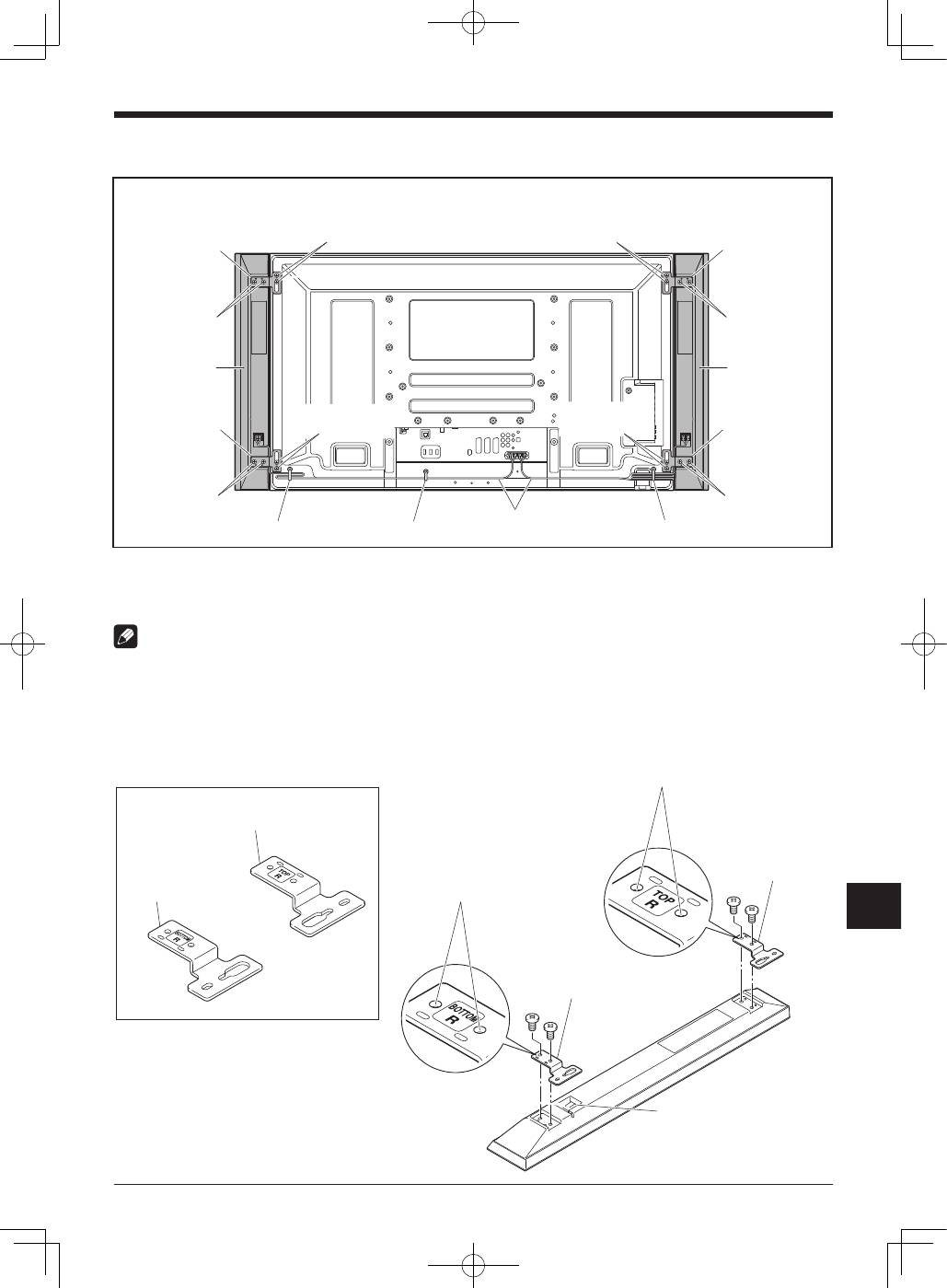

INSTALLAZIONE DELLA TV FLAT-SCREEN

��

Per l’uso del supporto di tavolo:

NOTA:

Prima di collegare l’altoparlante, attaccate il supporto di tavolo della serie KRP-TS02 (o un altro supporto per TV Flat-Screen Pioneer)

alla TV Flat-Screen.

1. Fissaggio dei supporti agli altoparlanti.

Vi sono supporti superiori e inferiori per gli altoparlanti destro e sinistro. Fissate i supporti appropriati alla parte superiore e

inferiore del retro degli altoparlanti, usando le viti in dotazione.

(Mostra il ﬁssaggio corretto del supporto sul lato destro. Viene ﬁssato sul lato sinistro seguendo la stesso procedimento.)

��

Italiano

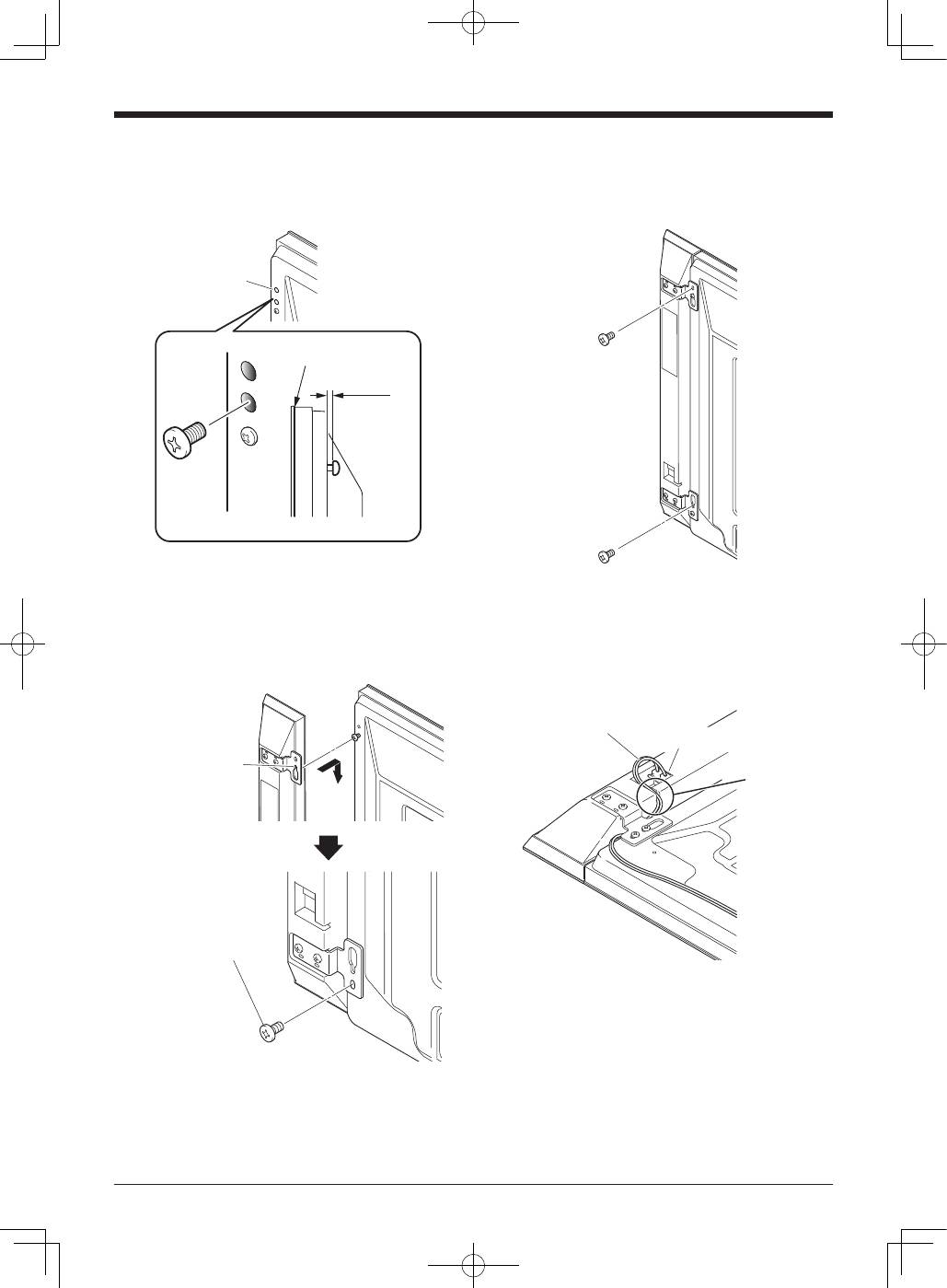

2. Stringete una delle viti in dotazione

nel foro di montaggio

dell’altoparlante (il più basso dei due)

nella parte superiore del retro della

TV Flat-Screen.

Non stringete ﬁno in fondo. Lasciate le viti allentate, con

ancora 5 mm circa da stringere.

��

3. Attaccate il supporto dell’altoparlante

alla vite che avete avvitato passando

la parte larga sopra di esso e

abbassandolo verso la scanalatura;

avvitatelo temporaneamente alla vite

più bassa.

Dopo aver passato la parte larga del foro del supporto

dell’altoparlante (superiore) sopra la vite, abbassate

l’altoparlante su di essa.

��

4. Regolate la posizione dell’

altoparlante, quindi stringete bene la

vite superiore e inferiore.

5. Stringete le due viti, nella parte

superiore e inferiore per ogni

altoparlante (quattro viti in totale)

e ﬁssate così gli altoparlanti alla TV

Flat-Screen.

6. Fate passare il cavo dell’altoparlante

in dotazione tra l’altoparlante e la TV

Flat-Screen (sotto il supporto

dell’altoparlante) dal basso.

7. Collegate i cavi dell’altoparlante

all’altoparlante (vedi pagina

successiva).

8. Inserite il cavo nella scanalatura

dell’altoparlante.

��

9. Collegate l’altra estremità dei cavi

dell’altoparlante al retro della TV

Flat-Screen (vedi pagina seguente).

Italiano

NOTA:

• Premete la levetta e inserite

l’estremità del cavo.

• Una volta lasciata, la levetta blocca

il cavo dell’altoparlante.

Attenzione

• Assicuratevi di spegnere i dispositivi collegati e di

staccare la spina dalla presa a muro, prima di cambiare il

metodo di collegamento o di installazione.

• Se il cavo dell’altoparlante viene inserito

troppo distante e il materiale isolante

tocca il terminale dell’altoparlante, non

si riceverà alcun suono. Vi preghiamo di

inserirlo in modo tale che il ﬁlo di rame sia

visibile.

• Controllate che le estremità dei cavi

dell’altoparlante siano collegate

saldamente ai terminali, tirando

leggermente il cavo dopo aver effettuato i

collegamenti. In caso contrario, potrebbero

veriﬁcarsi interruzioni acustiche o rumore.

• Se si veriﬁca un cortocircuito tra i cavi





provocato

da un ﬁlo di piombo scoperto, una carica eccessiva

potrebbe essere applicata alla TV Flat-Screen, provocando

un’interruzione delle operazioni o un guasto.

• Collegamenti errati del cavo dell’altoparlante ai terminali

destro o sinistro della TV Flat-Screen rispetto alla polarità

possono tradursi in effetti stereofonici insufﬁcienti, un

livello dei bassi non soddisfacente o un’immagine sonora

instabile.

• Legate il cavo senza tirarlo.

��



��



��



��



��



�

��



��



��



��



��



��

Italiano

10. Legare i cavi.

Seguite i passaggi qui sotto per attaccare un morsetto

del cavo.

1) Inﬁlate la banda del morsetto nella staffa di

supporto e legate il/i cavo(i) nel morsetto.

2) Spingete e tenete ferme le leve, quindi inserite il

gancio nell’apposito foro sul retro della TV Flat-

Screen.

3) Tirate verso l’alto la banda del morsetto per

chiuderlo.

�

4 ) Assicuratevi che il morsetto del cavo sia ben saldato

al pannello.

NOTA:

Evitate di comprimere o esercitare pressione sui cavi

quando li posizionate o legate.

Per rimuovere la banda del morsetto, tirate e tenete

fermo il dispositivo di chiusura perché si sblocchi.

Per rimuovere il morsetto del cavo, spingete e tenete

ferme le leve, quindi estraetelo dal foro.

��

NOTA:

Se un morsetto è stato installato da molto tempo, vi

saranno maggiori probabilità che si deteriori. Un morsetto

vecchio è più facilmente danneggiabile mentre viene tolto

e non può essere riutilizzato.



��

Per l’uso dell’unità da parete:

NOTA:

Innanzitutto, appoggiate la TV Flat Screen sulla parte superiore

di un panno morbido, ecc, quindi attaccate i supporti dell’

altoparlante.

1. Attaccate gli altoparlanti alla TV Flat-

Screen (Vedi procedure 1-10 alle

pagine 21- 24).

Collegate gli altri cavi e il ﬁlo di alimentazione alla TV

Flat Screen.

2. Appoggiate la TV Flat-Screen sui

supporti di montaggio dell’unità da

parete.

Per maggiori dettagli, consultate le istruzioni per l’uso

in dotazione con l’unità da parete.

Attenzione

Non sollevate la TV Flat-Screen dagli altoparlanti:

un altoparlante potrebbe staccarsi, per cui tenetelo dal

basso.

Italiano

DATI TECNICI

Cassa esterna ................................................. Tipo Bass-reﬂex

Altoparlanti utilizzati (sistema a due vie) :

Altoparlante per toni bassi .........A cono, 6,6 cm × 10,6 cm

Altoparlante per toni alti .................. A semi-cupola, 2,5 cm

Impedenza ............................................................................6

Ω

Gamma di frequenze ...................................60 Hz a 30 000 Hz

Sensibilità (1 m, 1 W) ...................................................... 80 dB

Ingresso tollerabile :

Ingresso massimo ......................................................... 18 W

Ingresso nominale ......................................................... 6 W

Frequenza di transizione .................................................4 kHz

Dimensioni esterne

...............................105 (L) mm × 723 (A) mm × 66 (P) mm

Peso :

Altoparlante (pezzo unico) .........................................1,55 kg

Altoparlanti (coppia) con cavi, supporti e viti ........... 3,6 kg

Parti accessorie

(per due altoparlanti)

........................................................Cavi dell’altoparlante

.......................................................Supporti dell’altoparlante

Parte superiore sinistra (TOP L)

Parte inferiore sinistra (BOTTOM L)

Parte superiore destra (TOP R)

Parte inferiore destra (BOTTOM R)

...... Viti di montaggio per l’altoparlante (M5

10 mm)

............................................................ Istruzioni per l’uso

NOTA:

I dati tecnici e il design sono soggetti a variazioni senza

preavviso, a seguito di ulteriori miglioramenti del prodotto.

MANUTENZIONE DELLA CASSA ESTERNA

• Per togliere sporco e polvere utilizzare un panno per

lucidare o un normale panno asciutto.

• Se la cassa esterna è molto sporca, pulirla con un panno

morbido bagnato con acqua e detergente, quindi passare

di nuovo un panno asciutto. Non utilizzare cera per mobili

o detersivi. Potrebbero danneggiare la superﬁcie della

cassa esterna.

• Non usare mai diluenti, benzina, insetticidi spray e altri

prodotti chimici sulla cassa esterna o nelle vicinanze.

Questi prodotti sono corrosivi.

• In caso di uso di panni chimici, leggere attentamente le

avvertenze per il loro uso.

Pubblicato da Pioneer Corporation.

Nederlands

Dank u voor de aanschaf van dit Pioneer product.

Lees alvorens het luidsprekersysteem in gebruik te nemen

eerst deze gebruiksaanwijzing door zodat u volledig op

de hoogte bent van de bediening en werking. Bewaar de

gebruiksaanwijzing op een veilige plaats voor het geval u

later nog het een en ander wilt nalezen.

LET OP

Over de compatibiliteit

Dit product is uitsluitend ontworpen voor gebruik

met een Pioneer Flat Screen TV. Voor meer informatie

omtrent compatibiliteit met andere producten dient u uw

dichtstbijzijnde erkende Pioneer dealer of service-centrum

te raadplegen.

Over de installatie en de instellingen

• Als u de Flat Screen TV wilt verplaatsen mag deze niet

bij de luidspreker of luidsprekerbeugels vastgepakt

worden. Dit kan resulteren in letsel of beschadiging van

de beugels. Houd de TV aan de bovenzijde en de hendels

vast wanneer u hem verplaatst.

• Voor de montage van de luidspreker mogen alleen de

bijgeleverde schroeven worden gebruikt, want anders

kan de luidspreker van het hoofdapparaat losraken en

vallen.

• Draai de schroeven stevig vast bij de montage van de

luidspreker.

• Wees uitermate voorzichtig met de luidsprekers.

Het rooster en de behuizing zouden kunnen worden

beschadigd wanneer het luidsprekersysteem aan

schokken of stoten onderhevig wordt gesteld.

• Wanneer u een computerscherm of monitor met een

beeldbuis in de buurt van de luidspreker plaatst, kan dit

resulteren in beeldstoringen of kleurvervorming. Als dit

het geval is, moet u het scherm op een grotere afstand

van de luidspreker zetten.

Over de ingang

• Voorkom beschadiging van het luidsprekersysteem

door overbelasting en let derhalve op de volgende punten:

• De luidsprekers mogen uitsluitend op deze Flat Screen TV

aangesloten worden. Dit kan leiden tot brand of andere

schade.

• Schakel de aangesloten apparatuur uit en trek het

netsnoer uit het stopcontact voordat u begint met het

wijzigen van de aansluitingen of de installatie.

• Bij gebruik van een toonregelfunctie voor het versterken

van de hoge tonen mag u het volume op de versterker niet

te hoog instellen.

CONTROLEREN VAN DE ONDERDELEN

• Luidsprekersnoeren × 2

• Luidsprekerbeugels

��

• Montageschroeven luidspreker

(M5 × 10 mm : Zwart) × 16

• Handleiding

Installatie

• Raadpleeg uw dealer als u problemen ondervindt

tijdens de installatie.

• Pioneer aanvaardt geen aansprakelijkheid als gevolg

van onjuiste installatie, onjuist gebruik, wijziging of

natuurrampen.

Nederlands

INSTALLATIE OP DE FLAT SCREEN TV

��

Indien de tafelbladstaander wordt gebruikt:

N.B.:

Voordat de luidspreker wordt bevestigd, dient de KRP-TS02-serie tafelbladstaander (of andere staander voor de Pioneer Flat Screen TV)

aan de Flat Screen TV te worden bevestigd.

1. Bevestiging van de Luidsprekerbeugels aan de Luidsprekers.

Er zijn boven- en onderluidsprekerbeugels voor de linker- en rechter luidspreker. Bevestig de juiste beugels aan de boven- en

onderzijde aan de achterzijde van de luidsprekers d.m.v. de meegeleverde schroeven.

(De bevestiging van de beugel wordt aan de rechterzijde getoond. De bevestiging aan de linkerzijde vindt op dezelfde wijze

plaats.)

��

Nederlands

2. Draai een meegeleverde schroef in

het montagegat van de luidspreker

(de laagste van de twee) aan de

bovenachterzijde van de Flat Screen

TV.

Draai hem nog niet helemaal aan. Laat het nog half

aangedraaid zodat er nog ongeveer 5 mm moet worden

aangedraaid.

��

3. Hang de luidsprekerbeugel aan de

schroef die u aan de bovenzijde heeft

geïnstalleerd door het brede gedeelte

erover heen te schuiven en het in

de gleuf te laten zakken; draai de

laagste schroef tijdelijk aan.

Nadat het brede gedeelte van het gat van de

luidsprekerbeugel (bovenste gedeelte) over de schroef is

geschoven, laat u de luidspreker erin zakken.

��

4. Stel de positie van de luidspreker bij

en draai vervolgens de bovenste en

onderste schroeven stevig aan.

5. Draai de twee schroeven boven en

beneden aan voor elke luidspreker

(totaal vier schroeven), zodat de

luidsprekers op de Flat Screen TV

worden vastgezet.

6. Leid het meegeleverde

luidsprekersnoer tussen de

luidspreker en de Flat Screen TV

(onder de luidsprekerbeugel) van

onderop.

7. Sluit de luidsprekersnoeren aan op de

luidspreker (zie volgende bladzijde).

8. Voeg het snoer in de sponning op de

luidspreker.

��

9. Sluit het andere uiteinde van de

luidsprekersnoeren aan op de Flat

Screen TV (zie volgende bladzijde).

Nederlands

N.B.:

• Druk op het lipje en breng het

uiteinde van het snoer in.

• Wanneer u het lipje loslaat, wordt het

luidsprekersnoer vastgezet.

Let op

• Zorg ervoor dat de aangesloten apparatuur is

uitgeschakeld en verwijder het netsnoer eerst uit het

wandcontact wanneer u de aansluiting of installatie

wijzigt.

• Indien u het luidsprekersnoer te ver

insteekt zodat de isolatie de eindklem van

de luidspreker raakt, wordt er geen geluid

geproduceerd. Het snoer dient zodanig

te worden ingestoken dat de koperdraad

zichtbaar is.

• Controleer of het uiteinde van de

luidsprekersnoeren goed is aangesloten

op de eindklemmen door enigszins aan het

snoer te trekken nadat de aansluitingen zijn

gedaan. Door loszittende aansluitingen kan de

verbinding worden verbroken of ruis ontstaan.

• Indien er kortsluiting plaatsvindt in de





snoeren

door een blootliggend netsnoer, is het mogelijk de Flat

Screen TV teveel belast wordt waardoor de bediening

onderbroken wordt of een storing ontstaat.

• Door onjuiste aansluitingen voor wat betreft de polariteit

van het luidsprekersnoer op de rechter- of linkerzijde van

de eindklemmen van de Flat Screen TV kan onvoldoende

stereogeluidseffecten tot gevolg hebben, waardoor

een slecht basgeluid of ongebalanceerd geluidsbeeld

ontstaat.

• Voeg de snoeren samen zonder er aan te trekken.

��



��



��



��



��



��



�

��



��



��



��



��

Nederlands

10. Het samenvoegen van de snoeren.

Volg onderstaande stappen om een kabelklem aan te

brengen.

1) Steek het klembandje door de houder en voeg het

snoer/de snoeren samen in de kabelklem.

2) Houd de hendeltjes ingedrukt en leid het haakje

door het juiste gat aan de achterzijde van de Flat

Screen TV.

3) Trek aan het klembandje om het vast te zetten.

�

4) Zorg ervoor dat de kabelklem stevig in het paneel

vastzit.

N.B.:

Zorg dat er geen beknelling of drukpunten ontstaan

wanneer de snoeren worden geleid of samengevoegd.

Houd de vergrendeling ingedrukt zodat deze openspringt

om het klembandje te verwijderen.

Druk de hendeltjes in and trek het bandje uit de opening

om het te verwijderen.

��

N.B.:

Hoe langer een klem op zijn plaats blijft zitten, hoe

groter de kans op slijtage. Een oudere klem raakt sneller

beschadigd wanneer deze wordt verwijderd zodat hij niet

opnieuw gebruikt kan worden.



��

Indien de eenheid voor wandbevestiging wordt gebruikt:

N.B.:

Leg eerst de Flat Screen TV op een zachte doek of iets

dergelijks en bevestig daarna de luidsprekers.

1. Bevestig de luidsprekers aan de Flat

Screen TV (zie procedures 1 tot 10 op

bladzijde 27 tot 30).

Sluit de overige snoeren en het netsnoer aan op de Flat

Screen TV.

2. Plaats de Flat Screen TV op de

montage-onderdelen van de eenheid

voor wandbevestiging.

Zie voor meer informatie de bij de eenheid voor

wandbevestiging meegeleverde bedieningshandleiding.

Let op

Til de Flat Screen TV niet op bij de luidsprekers.

Een luidspreker kan losraken, houd hem daarom aan de

onderzijde vast.

Nederlands

TECHNISCHE GEGEVENS

Behuizing ........................................................... Type basreﬂex

Luidsprekers (tweewegsysteem):

Woofer (voor lage tonen)

.....................................6,6 cm × 10,6 cm hoornvormig type

Tweeter (voor hoge tonen) .......... 2,5 cm halfbolvormig type

Impedantie ...........................................................................6

Ω

Frequentiebereik ...................................... 60 Hz t/m 30 000 Hz

Gevoeligheid (1 m, 1 W) .................................................. 80 dB

Toelaatbare invoer:

Maximaal ingangsvermogen ....................................... 18 W

Nominaal ingangsvermogen ........................................ 6 W

Crossover-frequentie .......................................................4 kHz

Externe afmetingen

............................. 105 (B) mm × 723 (H) mm × 66 (D) mm

Gewicht:

Luidspreker (een stuk) ................................................1,55 kg

Luidsprekers (tweetal) met snoeren,

beugels en schroeven ..................................................3,6 kg

Bijgeleverde onderdelen (voor twee luidsprekers)

.........................................................Luidsprekersnoeren × 2

................................................................ Luidsprekerbeugels

Linksboven (TOP L) × 1

Linksonder (BOTTOM L) × 1

Rechtsboven (TOP R) × 1

Rechtsonder (BOTTOM R) × 1

..........Montageschroeven luidspreker (M5 × 10 mm) × 16

......................................................................Handleiding × 1

OPMERKING:

Technische gegevens en ontwerp zijn ter productverbetering

zonder voorafgaande kennisgeving wijzigbaar.

ONDERHOUD VAN DE BEHUIZING

• Veeg stof en vuil met een poetsdoek of droge, schone

doek van de behuizing.

• Bevochtig een zachte doek in een oplossing van water

en een neutraal reinigingsmiddel en wring de doek goed

uit voor het verwijderen van hardnekkige vlekken. Veeg

na met een droge doek. Gebruik geen meubelwas of

andere reinigingsmiddelen daar deze de behuizing aan

kunnen tasten.

• Gebruik beslist geen thinner, benzine, insectensprays en

andere chemische middelen op of in de buurt van de

behuizing daar dit soort middelen de behuizing aantast.

• Bij gebruik van een chemische doek moet u alvorens

gebruik de aanwijzingen goed lezen en controleren of

deze doek voor dit systeem geschikt is.

Uitgegeven door Pioneer Corporation.

Español

Muchas gracias por comprar este producto Pioneer.

Lea atentamente estas instrucciones de funcionamiento

antes de usar su sistema de altavoces, de modo que sepa

cómo obtener el máximo rendimiento. Después de haber

ﬁnalizado la lectura del manual de instrucciones, guárdelo

en un lugar seguro para futuras consultas.

PRECAUCIÓN

Acerca de la compatibilidad

Este producto ha sido diseñado exclusivamente para ser

utilizado con el televisor de pantalla plana de Pioneer. Para

más información sobre la compatibilidad, consulte su

distribuidor Pioneer autorizado o un centro de servicio.

Acerca de la instalación y el ajuste

• No desplace el televisor de pantalla plana sujetándolo

por los altavoces o los soportes para los altavoces, ya que

usted podría lastimarse o los soportes podrían resultar

dañados. Cuando desplace el televisor, sujételo por la

parte superior y por las asas.

• Cuando instale el altavoz, no emplee tornillos que no sean

los suministrados, dado que el altavoz podría separarse

de la unidad principal y caerse.

• Cuando instale el altavoz, apriete bien los tornillos.

• Manipule los altavoces con mucho cuidado, ya que la red

de rejilla y la caja del altavoz pueden dañarse o romperse

si se encuentran sujetos a fuertes impactos externos.

• Si pone una pantalla TRC o un monitor TRC cerca del

altavoz, pueden producirse interferencias o distorsión del

color. En tal caso, aleje el monitor del altavoz.

Acerca de la entrada

• Para evitar daños al sistema de altavoces como

consecuencia de una sobrecarga de entrada, tenga en

cuenta las precauciones siguientes:

• Estos altavoces deberán conectarse única y

exclusivamente al televisor de pantalla plana

especiﬁcado. De lo contrario, podrían producirse daños o

un incendio.

• Asegúrese de desconectar los dispositivos conectados y

de desenchufar el cable de alimentación de la toma de

corriente antes de cambiar las conexiones o de efectuar

la instalación.

• Cuando emplee una función de control del tono

para acentuar mucho los sonidos agudos, no suba

excesivamente el volumen del ampliﬁcador.

COMPROBACIÓN DE LOS ACCESORIOS

• Cables de altavoz × 2

• Soportes para el altavoz

��

• Pernos de ﬁjación del altavoz

(M5 x 10 mm: negro) × 16

• Manual de instrucciones

Instalación

• Si experimentara alguna diﬁcultad con la instalación,

consulte a su distribuidor.

• Pioneer no se responsabiliza de ningún daño que

pudiera derivarse de una instalación incorrecta, un

uso inadecuado, la realización de modiﬁcaciones o

catástrofes naturales.

Español

INSTALACIÓN EN EL TELEVISOR DE PANTALLA PLANA

��

Si se utiliza el soporte de mesa:

NOTA:

Antes de instalar el altavoz, acople al televisor de pantalla plana el soporte de mesa de la serie KRP-TS02 (u otro soporte para

televisores de pantalla plana de Pioneer).

1. Cómo montar los soportes para los altavoces en los altavoces.

Hay soportes superiores e inferiores para el altavoz de la derecha y para el de la izquierda. Utilice los pernos suministrados

para montar los soportes adecuados en la parte superior e inferior de la cara posterior de los altavoces.

(Seguidamente se indica cómo montar el soporte del lado derecho; para montar el del lado izquierdo, siga el mismo

procedimiento.)

��

�

��

�

��

Español

2. Atornille uno de los pernos

suministrados en el agujero de

montaje del altavoz (el más bajo de

los dos) situado en la parte superior

de la cara posterior del televisor de

pantalla plana.

No lo apriete al máximo todavía. Déjelo algo ﬂojo, de

modo que queden unos 5 mm para atornillar.

��

3. Cuelgue el soporte para el altavoz

en el perno que ha atornillado en la

parte superior. Para ello, deslice la

parte más ancha por encima de él y

después baje el altavoz y encájelo en

la ranura; atornille provisionalmente

el perno inferior.

Después de haber pasado por encima del perno la parte

más ancha del agujero del soporte para el altavoz (parte

superior), baje el altavoz, de modo que descanse sobre

él.

��

4. Ajuste la posición del altavoz y a

continuación asegure ﬁrmemente los

pernos superior e inferior.

5. Apriete los dos pernos, en la parte

superior e inferior de cada altavoz

(un total de cuatro pernos). De este

modo ﬁjará los altavoces al televisor

de pantalla plana.

6. Pase el cable de altavoz suministrado

entre el altavoz y el televisor de

pantalla plana (por debajo del

soporte para el altavoz) desde abajo.

7. Conecte los cables de altavoz al

altavoz (consulte la página siguiente).

8. Introduzca el cable por la ranura del

altavoz.

��

9. Conecte el otro extremo de los cables

de altavoz a la parte posterior del

televisor de pantalla plana (consulte

la página siguiente).

Español

NOTA:

• Presione la palanca e introduzca el

extremo del cable.

• Cuando suelte la palanca, el cable de

altavoz quedará sujeto.

Precaución

• Cuando cambie la conexión o lleve a cabo la instalación,

asegúrese de que apaga los aparatos conectados y de

que desenchufa el cable de alimentación de la toma de

pared.

• Si introduce el cable de altavoz de modo

que el aislamiento esté tocando el terminal

de altavoz, es posible que no obtenga

ningún sonido. No lo introduzca demasiado,

de forma que el hilo de cobre quede visible.

• Para comprobar que los extremos de los cables de altavoz

están bien conectados a los terminales, una vez que haya

realizado la conexión, tire suavemente de cada uno de

los cables. Si las conexiones han quedado algo ﬂojas, es

posible que se ocasionen pérdidas de sonido o ruido.

• Si se produce un cortocircuito en los cables





causado por un cable desnudo, es posible que el

televisor de pantalla plana reciba una carga excesiva, lo

que se traduciría en un funcionamiento interrumpido o

incorrecto.

• Si las conexiones del cable de altavoz a los terminales

derecho o izquierdo del televisor de pantalla plana

no se han realizado correctamente con respecto a la

polaridad, podrían producirse efectos de sonido estéreo

defectuosos, lo que a su vez daría lugar a unos sonidos

graves deﬁcientes o a una imagen sonora inestable.

• Enrolle el cable sobre sí mismo sin tirar de él.

��



�

��



��



��



��



��



��



��



��



��



��

Español

10. Cómo reunir y enrollar los cables

sobre sí mismos.

Para colocar una abrazadera para cables, siga los pasos

que se indican a continuación.

1) Deslice un extremo de la abrazadera por el soporte

de la misma y reúna los cables de modo que éstos

queden sujetos por la abrazadera.

2) Presione las palancas de la abrazadera y, sin

soltarlas, introduzca el gancho en el oriﬁcio que

encontrará en la parte posterior del televisor de

pantalla plana.

3) Tire del extremo de la abrazadera para cerrarla.

�

4) Conﬁrme que la abrazadera para cables queda

ﬁrmemente sujeta en el panel.

NOTA:

Al distribuir o reunir los cables, evite pellizcarlos o crear

puntos de presión.

Para extraer la banda de la abrazadera para cables, tire

de la lengüeta de liberación.

Para extraer la abrazadera para cables, mantenga

presionadas las palancas y extráigala del oriﬁcio.

��

NOTA:

Cuanto más tiempo haga que se haya instalado una

abrazadera, más probabilidades habrá de que la misma se

deteriore. Una abrazadera antigua se dañará con mayor

facilidad al extraerla y es posible que no se pueda utilizar

de nuevo.



��

Si el televisor se instala en la unidad para colgar de la pared:

NOTA:

Primero disponga de forma horizontal el televisor de pantalla

plana sobre una sábana suave, etc. Después, coloque los

altavoces.

1. Coloque los altavoces en el televisor

de pantalla plana (consulte los

procedimientos 1 a 10 en las páginas

33 a 36).

Conecte los otros cables y el cable de alimentación al

televisor de pantalla plana.

2. Coloque el televisor de pantalla plana

en los accesorios de montaje de la

unidad para colgar de la pared.

Para detalles al respecto, consulte el manual de

instrucciones facilitado con la unidad para colgar de la

pared.

Precaución

No levante el televisor de pantalla plana sujetándolo por

los altavoces, ya que éstos podrían soltarse.

Sujételo por la parte inferior.

Español

ESPECIFICACIONES

Caja del altavoz ........................................Tipo reﬂejo de bajos

Altavoces usados (sistema de dos vías):

Woofer (para los sonidos graves)

............................................... Tipo cónico 6,6 cm × 10.6 cm

Tweeter (para los sonidos agudos)

.................................................... Tipo semicúpula de 2,5 cm

Impedancia ..........................................................................6

Ω

Gama de frecuencias ..................................60 Hz a 30 000 Hz

Sensibilidad (1 m, 1 W) ................................................... 80 dB

Entrada permisible:

Entrada máxima ............................................................ 18 W

Entrada nominal ............................................................ 6 W

Frecuencia de cruce ........................................................4 kHz

Dimensiones exteriores

..........................105 (An) mm × 723 (Al) mm × 66 (Pr) mm

Peso:

Altavoz (una sola unidad) ...........................................1,55 kg

Altavoz (dos unidades) con cables,

soportes y pernos ..........................................................3,6 kg

Accesorios (para dos altavoces)

............................................................... Cable de altavoz × 2

......................................................... Soportes para el altavoz

Parte superior izquierda (TOP L) × 1

Parte inferior izquierda (BOTTOM L) × 1

Parte superior derecha (TOP R) × 1

Parte inferior derecha (BOTTOM R) × 1

............. Pernos de ﬁjación del altavoz (M5 × 10 mm) × 16

................................................ Manual de instrucciones × 1

NOTA:

Las especificaciones y el diseño están sujetos a posibles

cambios sin previo aviso a efectos de mejorar el producto.

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

• Para quitar la suciedad y el polvo utilice un paño

abrillantador o un paño seco.

• Si la caja del altavoz está muy sucia, límpiela con un paño

humedecido con algún producto limpiador diluido con

agua. Después, seque la superﬁcie con un paño seco. No

utilice ceras ni productos limpiadores para muebles, ya

que dañarían la superﬁcie de la caja del altavoz.

• Nunca utilice diluyentes, bencinas, rociadores de

insecticidas ni otros productos químicos sobre la caja del

altavoz o cerca de ella, ya que podrían correr la superﬁcie.

• Si utiliza un paño químico, lea cuidadosamente las

instrucciones que acompañen al mismo.

Publicado por Pioneer Corporation.

中文

感謝惠購先鋒產品。

在使用該揚聲器系統之前，請通讀操作手冊，以獲知

如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請

將其妥善保管以備日後參考。

注意

關於兼容性

本產品專門設計適用於先鋒平面電視。有關相容性的

詳情，請就近諮詢先鋒授權經銷商或服務中心。

關於安裝與固定

‧ 請勿以握住揚聲器或揚聲器固定裝置來移動平面電

視，

否則可能會導致人身傷害或固定裝置損壞。若

要移動平面電視，請以握住電視頂部及其把手的方

式搬動。

‧ 安裝揚聲器時，請勿使用附送螺絲以外的螺絲，否

則揚聲器可能會從本機脫開，甚至於掉落。

‧ 安裝揚聲器時，請將螺絲擰緊。

‧ 當揚聲器受到外部的影響時，請充分注意揚聲器的

處理，以免損壞護網和音箱。

‧ 在揚聲器附近放置

CRT

電腦屏幕或

CRT

監視器可

能會導致干擾或色彩失真。如果出現這種情況，請

使監視器遠離揚聲器。

關於輸入端子

‧ 為防止因輸入過載而導致揚聲器系統損壞，請務必

遵循以下注意事項：

‧ 請勿將揚聲器用於指定的平面電視之外的設備。否

則可能導致損壞或火災。

‧ 改變連接或安裝方法時，務必先將連接設備的電源

關掉，並將電線插頭從牆壁上的插座中拔出。

‧ 使用音調控制功能來增強高音時，請勿將放大器音

量開得太大。

檢查配件

‧ 揚聲器連接線

x 2

‧ 揚聲器固定裝置

左側上方

��

左側下方

��

右側上方

��

右側下方

��

‧ 揚聲器固定螺絲

(

M5 x 10 mm

：黑色 )

× 16

‧ 操作手冊

安裝

‧ 如果安裝遇到困難，請與經銷商聯絡。

‧ 對於因安裝不當、使用不當、更改或自然災害

引起的損害，先鋒概不負責。

中文

平面電視配備

已安裝揚聲器的平面電視

紮線扣

�

紮線扣

�

紮線扣

�

揚聲器連接線

揚聲器

揚聲器固定螺絲

��

揚聲器固定螺絲

��

揚聲器固定螺絲

��

揚聲器固定裝置

（左側上方）

揚聲器固定裝置

（左側下方）

揚聲器固定螺絲

��

揚聲器固定螺絲

��

揚聲器固定螺絲

��

揚聲器固定螺絲

��

揚聲器固定螺絲

��

揚聲器固定裝置

（右側上方）

揚聲器固定裝置

（右側下方）

��

平面電視配件

使用桌上支架時：

備註：

安裝揚聲器前，請先安裝平面電視

KRP-TS02

系列桌上支架（或其他先鋒平面電視支架）。

結合揚聲器及固定裝置。

左右揚聲器各設有一組用以固定上下方的裝置。請將正確的固定裝置安裝到揚聲器背面的上及下方，並以隨附

的螺絲鎖上。

（圖例所示為右側固定裝置之安裝，相同步驟亦適用於左側之固定裝置。）

將揚聲器的端子（位於底部）

朝向您。

揚聲器固定裝置（右側上方）

（槽縫的用途為固定至頂端。）

揚聲器固定裝置

（右側下方）

揚聲器固定裝置

（右側下方）

揚聲器固定裝置

（右側上方）

螺絲孔

中文

在平面電視的背面上方，將隨附的一顆

螺絲鎖入揚聲器的固定螺絲孔內（請鎖

入兩個螺絲孔其中較偏下方者）。

請勿鎖緊。留下約

5 mm

的空間，稍後再鎖緊。

��

預留約

��

的空間。

揚聲器固定螺絲孔

平面電視背面頂部

平面電視頂部

將揚聲器固定裝置的槽縫較寬的一端套

入剛鎖上的螺絲，並往下移動使其卡至

定位；且暫時鎖入下方螺絲。

將揚聲器固定裝置（上方）槽縫較寬的一端套入

螺絲後，將揚聲器往下移動使其卡至定位。

以隨附的螺絲，將揚聲器固

定裝置及平面電視（位於底

部）結合並暫時鎖上。

將槽縫較寬的一端

穿過螺絲後，往下

移動揚聲器。

調整揚聲器位置，然後鎖緊上下螺絲。

鎖緊各揚聲器上下方的兩顆螺絲（共四

顆），如此便可將揚聲器固定到平面電視

上。

將隨附的揚聲器連接線，從下方穿過揚

聲器及平面電視中間（位於揚聲器固定

裝置下方）。

將揚聲器連接線接上揚聲器（請見次頁）

。

將連接線塞入揚聲器溝槽中。

揚聲器連接線

揚聲器端子

塞入溝槽

將揚聲器連接線的另一端連接至平面電

視的後方（請參閱次頁）。

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Hama VM3

Electrolux EAT5010

Konig Electronic IP baby monitor

Eneo PTB-1025F09

Pioneer KURO PDP-S62 – page 2

Manual for Pioneer KURO PDP-S62

Table of contents

INSTALLAZIONE DELLA TV FLAT-SCREEN

Per l’uso del supporto di tavolo:

Per l’uso dell’unità da parete:

DATI TECNICI

MANUTENZIONE DELLA CASSA ESTERNA

LET OP

CONTROLEREN VAN DE ONDERDELEN

Installatie

INSTALLATIE OP DE FLAT SCREEN TV

Indien de tafelbladstaander wordt gebruikt:

Indien de eenheid voor wandbevestiging wordt gebruikt:

TECHNISCHE GEGEVENS

ONDERHOUD VAN DE BEHUIZING

PRECAUCIÓN

COMPROBACIÓN DE LOS ACCESORIOS

Instalación

INSTALACIÓN EN EL TELEVISOR DE PANTALLA PLANA

Si se utiliza el soporte de mesa:

Si el televisor se instala en la unidad para colgar de la pared:

ESPECIFICACIONES

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

注意

檢查配件

安裝

平面電視配備

使用桌上支架時：

Top 10 manuals

Additional manuals
