Pioneer S-31C-QL: Specifications

Specifications: Pioneer S-31C-QL

English

Specifications

Enclosure. . . . . . . . . . . . . . . . . . . . . . . . . . . . Bass-reflex bookshelf type

Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-way

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm (4 in.) cone x 2

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5 cm (1 in.) dome

Impedance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frequency response . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz to 40 kHz

Sensitivity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2.83 V)

Maximum input power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Crossover frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Exterior dimensions . . . . . . . 364 (W) mm x 146 (H) mm x 177 (D) mm

(W) in. x 5

(H) in. x 6

(D) in.

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.6 kg (7 lbs 15 oz.)

Supplied accessories

Speaker cable (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Silicon rubber foot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Warranty card

Operating instructions (this document)

Specifications and design subject to possible modification

without notice, due to improvements.

is a trademark placed on a product with Pioneer’s Phase

Control technology. This technology enables high-grade sound

reproduction through each component by improving overall

phase matching.

Published by Pioneer Corporation.

S001_En

Selecting fine audio equipment such as the unit

you’ve just purchased is only the start of your

musical enjoyment. Now it’s time to consider how

you can maximize the fun and excitement your

equipment offers. This manufacturer and the

Electronic Industries Association’s Consumer

Electronics Group want you to get the most out of

your equipment by playing it at a safe level. One that

lets the sound come through loud and clear without

annoying blaring or distortion-and, most importantly,

without affecting your sensitive hearing.

Sound can be deceiving. Over time your hearing

“comfort level” adapts to higher volumes of sound.

So what sounds “normal” can actually be loud and

harmful to your hearing. Guard against this by

setting your equipment at a safe level BEFORE your

hearing adapts.

To establish a safe level:

• Start your volume control at a low setting.

• Slowly increase the sound until you can hear it

comfortably and clearly, and without distortion.

Once you have established a comfortable sound

level:

• Set the dial and leave it there.

Taking a minute to do this now will help to prevent

hearing damage or loss in the future. After all, we

want you listening for a lifetime.

We Want You Listening For A Lifetime

Used wisely, your new sound equipment will

provide a lifetime of fun and enjoyment. Since

hearing damage from loud noise is often

undetectable until it is too late, this manufacturer

and the Electronic Industries Association’s

Consumer Electronics Group recommend you avoid

prolonged exposure to excessive noise. This list of

sound levels is included for your protection.

Decibel

Level Example

Quiet library, soft whispers

40 Living room, refrigerator, bedroom away from traffic

Light traffic, normal conversation, quiet office

Air conditioner at 20 feet, sewing machine

Vacuum cleaner, hair dryer, noisy restaurant

80 Average city traffic, garbage disposals, alarm clock

at two feet.

THE FOLLOWING NOISES CAN BE DANGEROUS

UNDER CONSTANT EXPOSURE

90 Subway, motorcycle, truck traffic, lawn mower

100 Garbage truck, chain saw, pneumatic drill

120 Rock band concert in front of speakers,

thunderclap

140 Gunshot blast, jet plane

180 Rocket launching pad

Information courtesy of the Deafness Research Foundation.

For U.S. model

S-31C_En.fm 5 ページ２００９年７月２９日　水曜日　午後４時１６分

Nous vous remercions d’avoir acheté ce produit Pioneer.

Veuillez lire attentivement ce mode d’emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications,

conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Avant de commencer

• L’impédance nominale de ces enceintes acoustiques est de

. Raccordez ces enceintes à un amplificateur dont

l’impédance de charge va de 4

à 16

(un modèle pour

lequel “4

to 16

” est indiqué sur les bornes de sortie des

enceintes).

Pour éviter d’endommager les enceintes par une surcharge à

l’entrée, observez les précautions suivantes :

• Ne fournissez pas aux enceintes acoustiques une

puissance électrique dépassant l’entrée maximale

autorisée.

• Si vous utilisez un égaliseur graphique pour accentuer les

sons dans la plage des hautes fréquences, n’élevez pas trop

le volume de l’amplificateur.

• N’essayez pas de pousser un amplificateur de faible

puissance à produire un volume sonore élevé, car la

distorsion harmonique de l’amplificateur en serait

accentuée et vous pourriez endommager les haut-parleurs.

Précautions: d’installation

• Ne fixez pas les enceintes sur une paroi ou au plafond. Elles

pourraient tomber et provoquer des blessures.

• N’installez pas les enceintes en hauteur, au plafond ou sur

une paroi. Si elle est mal installée, la grille des haut-parleurs

peut tomber et provoquer des dégâts, voire des blessures à

des personnes.

• Mettez votre système audiovisuel hors tension et débranchez-

le, puis consultez le mode d’emploi avant de brancher des

composants. Prenez soin d’utiliser correctement les cordons

de raccordement.

Précautions: d’utilisation

• Ne placez pas l’enceinte sur une surface instable. En tombant,

elle pourrait entraîner des blessures et être endommagée.

• N’utilisez pas les enceintes pour produire des sons distordus

pendant une longue période. Cela pourrait provoquer un

incendie.

• Ne montez pas et ne vous asseyez pas sur les enceintes et ne

laissez pas des enfants jouer sur celles-ci.

• Ne posez pas d’objets lourds ou volumineux sur le dessus des

enceintes.

Nettoyage du coffret de l’enceinte

Normalement, il suffira de frottez le coffret de ces enceintes avec

un linge sec pour maintenir leur propreté. Au besoin, trempez un

linge dans un détergent neutre allongé de cinq à six fois son

volume d’eau et essorez bien le linge avant de l’utiliser pour frotter

le coffret. N’utilisez pas de cire ou de détergent pour mobilier.

N’employez jamais de diluant, benzine, insecticide en atomiseur

ou autre produit chimique sur les coffrets ou à proximité, car cela

endommagerait leurs surfaces.

Contenu de l’emballage

Cordon d’enceinte (3 m) x 1

Pied en caoutchouc de silicone x 4

Carte de garantie

Mode d’emploi (ce document)

K058_A_Fr

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de

collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l’UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux

centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser

de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon

les impacts néfastes possibles sur l’environnement et la santé humaine.

02_S-31C_Fr.fm 2 ページ２００９年７月２９日　水曜日　午後４時１７分

Français

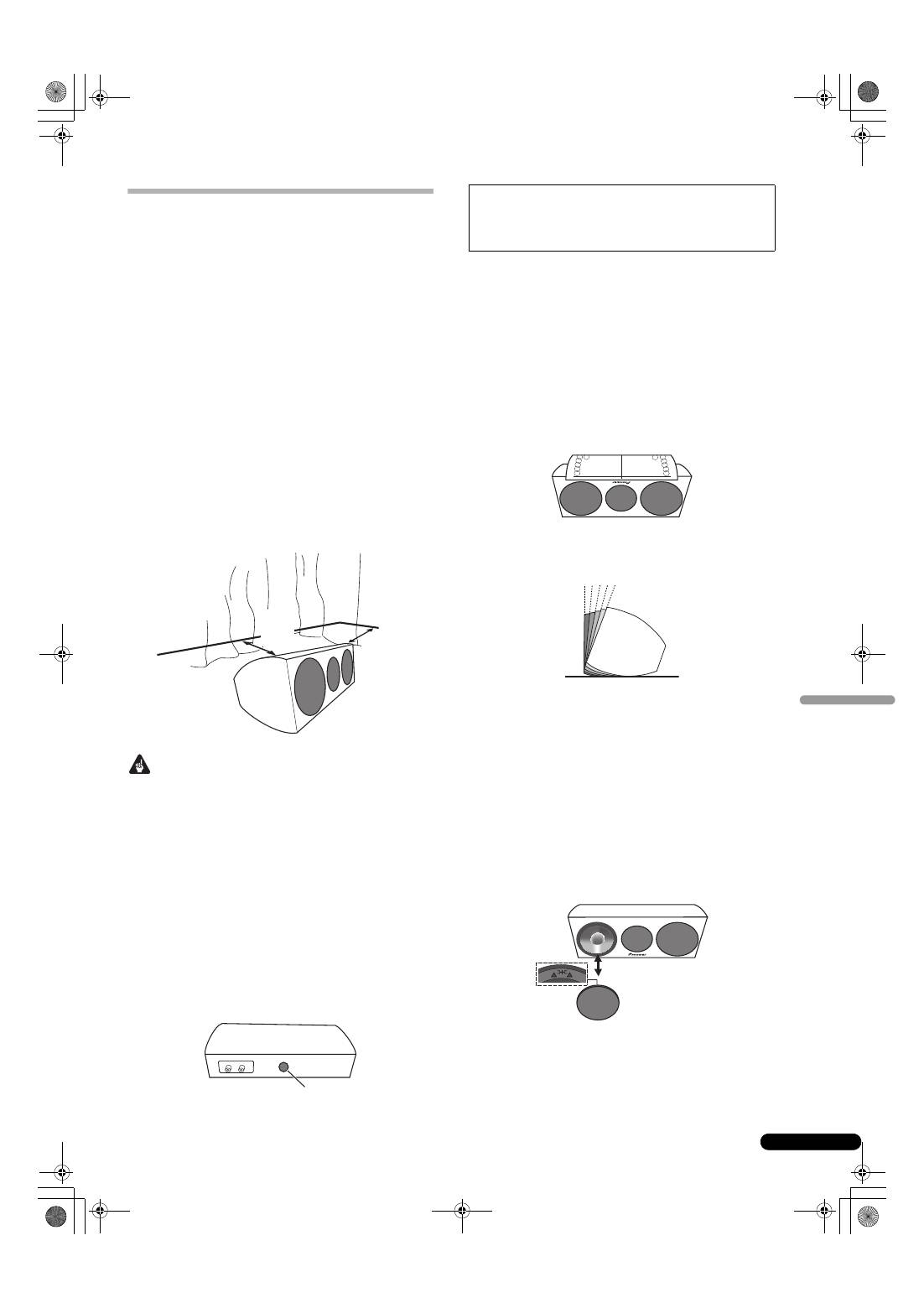

Méthode d’installation

Choix d’un emplacement pour les enceintes

acoustiques

• Les sons reproduits par les enceintes acoustiques sont

facilement affectés de manière subtile par les conditions du

local d’écoute.

• Pour obtenir un son optimal, choisissez un plancher solide

pour disposer les enceintes et positionnez-les comme indiqué

ci-après. Le niveau des sons graves peut être ajusté en

rapprochant ou éloignant les enceintes par rapport aux parois.

Afin d’obtenir un son équilibré, ajustez les enceintes de sorte

qu’elles soient équidistantes de leur mur respectif.

• Si la pièce à tendance à réverbérer les sons, nous conseillons

de suspendre des tentures aux murs et/ou de placer un tapis

sur le plancher afin d’amortir les sons. Pour obtenir les

meilleurs résultats possibles, couvrez complètement les

murs.

• Cette enceinte est du type bibliothèque et elle déploiera donc

ses meilleures performances lorsqu’elle sera placée sur une

surface solide et plate, séparée du plancher. Le fait de placer

l’enceinte directement sur le plancher provoquera un son

ronflant et mal défini.

• Pioneer n’assume aucune responsabilité en cas de dégâts

causés par un assemblage et un montage inadéquats, un

renforcement insuffisant, une erreur d’utilisation, des

catastrophes naturelles, etc.

Utilisation du bouchon de mousse

À l’arrière de l’appareil se trouve bouchon de mousse qui permet

l’ajustement des sons graves. Le bouchon de mousse peut être

retiré si vous souhaitez produire un son grave plus accentué.

Voici des instructions générales pour l’utilisation du bouchon de

mousse:

• Montage au milieu d’un bâti: Laissez le bouchon de mousse

en place

• Montage en haut d’un bâti ou sur le sol: Retirez le bouchon de

mousse

Lors de l’utilisation des pieds en caoutchouc de silicone

Ces enceintes acoustiques sont fournies avec des pieds en

caoutchouc de silicone. Utilisez-les pour ajuster les quatre coins

et obtenir un maximum de stabilité.

L’utilisation du gabarit (voir la dernière page) permet d’ajuster

facilement l’angle d’installation.

Utilisation du gabarit

Ouvrez le trou dans le gabarit le long de la ligne

indiquant l’angle d’installation souhaité.

Alignez la ligne avec l’avant de l’appareil, puis alignez le

gabarit avec le coffret.

Fixez les quatre pieds en caoutchouc de silicone alignés

avec les quatre trous coupés.

Fixation et dépose de la grille

Il est recommandé d’utiliser ces enceintes acoustiques avec la

grille attachée, mais elle peut être retirée si vous le souhaitez.

Pour la retirer, suivez ces instructions:

Pour déposer la grille, placez vos doigts sur l’extérieur de

la grille vers le bas et tirez doucement vers l’extérieur. Puis,

faites de même avec la partie supérieure pour détacher la

grille.

Pour remettre la grille en place, tenez la grille avec le

symbole triangulaire dirigé vers le haut, puis alignez les

quatres ergots situés à l’arrière de la grille avec les trous sur

les enceintes et poussez fermement.

Ne poussez pas trop le bouchon de mousse dans le trou

car il pourrait entrer entièrement dans l’enceinte et

être impossible à retirer.

50 cm

20 cm

Bouchon de mousse

0 5 101520

02_S-31C_Fr.fm 3 ページ２００９年７月２９日　水曜日　午後４時１７分

Connexions

Les cordons d’enceintes, nécessaires pour le branchement à un

ampli, ne sont pas fournis avec cette enceinte acoustique.

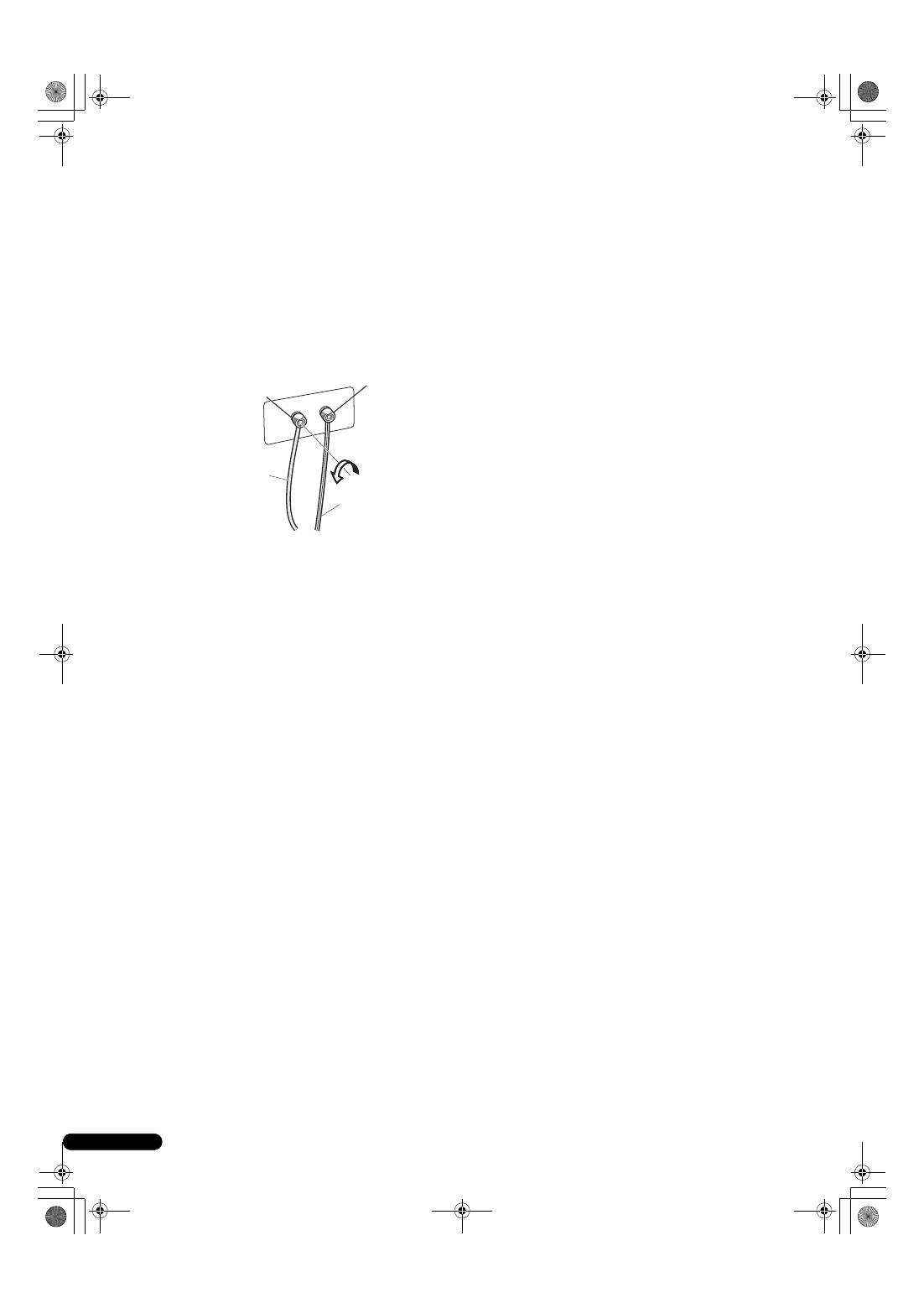

Câblage

Mettez l’amplificateur hors tension.

Branchez les câbles d’enceinte sur les bornes d’entrée à

l’arrière de l’enceinte. En ce qui concerne les polarités des

bornes, la rouge est positive (+) et la noire est négative (–).

Desserrez les boutons des bornes d’entrée et insérez les fils du

câble d’enceinte dans chaque orifice des bornes, puis serrez les

boutons.

Raccordez l’autre bout des câbles sur les bornes de sortie

d’enceinte de l’amplificateur (pour plus d’informations,

consultez le mode d’emploi de votre amplificateur).

• Vous pouvez également utiliser une fiche banane pour cette

connexion.

• Lors de l’utilisation d’une fiche banane, retirez d’abord le

capuchon qui recouvre la prise d’enceinte.

• Après avoir branché les cordons sur les bornes, tirez

légèrement sur ceux-ci pour vous assurer que leur extrémité

est parfaitement immobilisée sur les bornes. De mauvaises

connexions sont la source de parasites, voire d’interruptions

des sons.

• Si les fils des cordons ressortent des bornes et s’ils entrent en

contact mutuellement, l’amplificateur subira une charge

additionnelle, ce qui peut l’obliger à s’arrêter, voire

l’endommager.

• Lors de l’utilisation d’un jeu d’enceintes raccordé à un

amplificateur, si la polarité d’une des enceintes acoustiques

(

–

) est inversée, vous n’obtiendrez pas un effet

stéréophonique normal.

Borne rouge (+)

Borne noire (–)

Côté chaud du

cordon d’enceinte

Côté commun du

cordon d’enceinte

ATTENTION

Les bornes des haut-parleurs sont sous une

tension

ACTIVE DANGEREUSE

. Pour éviter tout risque de

décharge électrique lors du branchement et du

débranchement des câbles de haut-parleur, débranchez

le cordon d’alimentation avant de toucher des parties

non isolées.

D3-4-2-2-3_A_Fr

02_S-31C_Fr.fm 4 ページ２００９年７月２９日　水曜日　午後４時１７分

Français

Fiche technique

Coffret . . . . . . . . . . . . . . . . . . . . . . . . . . Type bibliothèque, basse reflex

Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 voies

Haut-parleur des graves. . . . . . . . . . . . . . . . . . . . . Cône de 10 cm x 2

Haut-parleur des aigus. . . . . . . . . . . . . . . . . . . . . . . . . . . .Dôme de 2,5 cm

Impédance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz à 40 kHz

Sensibilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Puissance d’entrée maximum. . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Fréquence de recouvrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensions extérieures . . . . . 364 (L) mm x 146 (H) mm x 177 (P) mm

Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Accessoires fournis

Cordon d’enceinte (3 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Pied en caoutchouc de silicone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Carte de garantie

Mode d’emploi (ce document)

Spécifications et design sous réserve de modifications sans

préavis en raison d’améliorations éventuelles.

est une marque de commerce, appliquée sur un appareil

doté de la technologie “Phase Control” de Pioneer. Cette

technologie autorise une reproduction sonore de haut niveau par

chaque composant grâce à une amélioration de la

synchronisation d’ensemble des phases.

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

Remarque

02_S-31C_Fr.fm 5 ページ２００９年７月２９日　水曜日　午後４時１７分

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt

erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

• Die Nennimpedanz dieses Lautsprechersystems beträgt 6

Schließen Sie dieses Lautsprechersystem ausschließlich an

einen Verstärker mit einer Lastimpedanz von 4

bis 16

(die Lautsprecherklemmen des Verstärkers müssen mit der

Beschriftung „4

to 16

“ gekennzeichnet sein).

Um eine Beschädigung des Lautsprechersystems durch ein

zu starkes Eingangssignal zu vermeiden, sind die folgenden

Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) dieses

Lautsprechersystems darf auf keinen Fall überschritten

werden.

• Wenn ein Grafik-Equalizer verwendet wird, um den hohen

Frequenzbereich anzuheben, darf die Lautstärke am

Verstärker nicht auf einen übermäßig hohen Pegel

eingestellt werden.

• Versuchen Sie auf keinen Fall, einen sehr hohen

Lautstärkepegel von einem Verstärker mit niedriger

Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung

des Klirrfaktors des Verstärkers und kann eine

Beschädigung des Lautsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Montieren Sie diesen Lautsprecher nicht an einer Wand oder

der Decke. Anderenfalls besteht die Gefahr, dass er

herunterfällt und Verletzungen verursacht.

• Dieser Lautsprecher darf nicht oberhalb des Kopfniveaus an

der Decke oder an einer Wand befestigt werden. Bei

unsachgemäßer Befestigung besteht die Gefahr, dass die

Frontverkleidung herunterfällt und Verletzungen oder eine

Beschädigung verursacht.

• Schalten Sie die AV-Anlage aus, und ziehen Sie alle

Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme

auf die Bedienungsanleitungen der einzelnen Komponenten

herstellen. Achten Sie unbedingt darauf, die richtigen

Anschlusskabel zu verwenden.

Vorsichtshinweise zum Betrieb

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf.

Anderenfalls besteht die Gefahr, dass der Lautsprecher

umkippt und Verletzungen oder eine Beschädigung

verursacht.

• Verwenden Sie den Lautsprecher auf keinen Fall zur

Wiedergabe von verzerrtem Klang über längere Zeiträume

hinweg. Anderenfalls besteht die Gefahr eines

Brandausbruchs.

• Bitte sorgen Sie dafür, dass sich Personen nicht auf den

Lautsprecher setzen oder sich darauf stellen, und dass Kinder

nicht auf dem Lautsprecher spielen.

• Stellen Sie keine großen oder schweren Gegenstände auf den

Lautsprecher.

Reinigen des Lautsprechergehäuses

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke

und leichte Verschmutzungen durch Abreiben des

Lautsprechergehäuses mit einem trockenen Tuch entfernen. Falls

hartnäckige Schmutzflecken an den Außenflächen vorhanden

sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis

6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser,

wringen Sie ihn gründlich aus, und wischen Sie die

Schmutzflecken dann ab. Benutzen Sie dazu keine

Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin,

Insektizide oder andere Chemikalien zur Reinigung des Gehäuses

oder in der Nähe dieses Lautsprechers, da derartige Mittel das

Oberflächenfinish anlösen.

Mitgeliefertes Zubehör

Lautsprecherkabel (3 m) x 1

Silikongummifuß x 4

Garantiekarte

Bedienungsanleitung (dieses Dokument)

K058_A_Ge

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes

Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung

gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an

vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt

kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche

Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung

unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

03_S-31C_De.fm 2 ページ２００９年７月２９日　水曜日　午後４時１８分

Deutsch

Installationsverfahren

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum üben einen starken

Einfluss auf die Art der Schallabstrahlung von Lautsprechern

aus.

• Um die optimale Klangqualität zu erhalten, sollten die

Lautsprecher möglichst auf einem soliden Fußboden

aufgestellt und wie in der nachstehenden Abbildung gezeigt

platziert werden. Der Basspegel kann justiert werden, indem

der Abstand zwischen Lautsprecher und Wand verringert oder

erhöht wird. Stellen Sie die Lautsprecher jeweils im gleichen

Abstand von der seitlichen Wand auf, um einen gut

ausgewogenen Klang zu erzielen.

• Wenn der Hörraum einen starken Nachhall aufweist,

empfiehlt es sich, die Wände mit schwerem Stoff zu behängen

und/oder einen Teppich auf den Boden zu legen, um den

Schall zu dämpfen. Die besten Ergebnisse werden erzielt,

wenn die Wände vollständig abgedeckt werden.

• Bei diesem Lautsprecher handelt es sich um eine Regalbox;

die beste Leistung wird bei Aufstellung auf einer stabilen,

waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei

direkter Aufstellung auf dem Boden wird ein dröhnender,

undefinierter Klang erzeugt.

• Pioneer lehnt jegliche Haftung für Schäden ab, die durch

Fehler bei Zusammenbau oder Aufstellung, eine

unzureichende Verstärkung, zweckentfremdeten Gebrauch

oder höhere Gewalt entstehen.

Verwendung des Schaumstoffpfropfens

An der Rückseite dieses Lautsprechers ist ein

Schaumstoffpropfen vorgesehen, der eine Justierung des Pegels

der Bässe ermöglicht. Auf Wunsch kann dieser

Schaumstoffpfropfen entfernt werden, um ein anderes

Bassverhalten zu erzielen.

Die folgenden Hinweise können als allgemeine Richtlinien zum

Gebrauch des Schaumstoffpfropfens betrachtet werden:

• Bei Aufstellung in der Mitte eines Hi-Fi-Schrankes: Lassen Sie

den Schaumstoffpfropfen eingesetzt

• Bei Aufstellung auf einem Hi-Fi-Schrank oder auf dem

Fußboden: Entfernen Sie den Schaumstoffpfropfen

Verwendung der Silikongummifüße

Diese Lautsprecher werden mit Silikongummifüßen geliefert.

Verwenden Sie diese Kissen nach Bedarf an den vier Ecken, um

eine optimale Stabilität des Lautsprechers zu gewährleisten.

Die Verwendung der Schablone (siehe letzte Seite dieser

Anleitung) gestattet eine bequeme Einstellung des

Aufstellungswinkels.

Verwendung der Schablone

Öffnen Sie das Loch in der Schablone entlang der Linie,

die dem gewünschten Aufstellungswinkel entspricht.

Richten Sie diese Linie auf die Vorderkante des Gerätes

aus, und richten Sie die Schablone dann auf das Gehäuse aus.

Befestigen Sie die vier Silikongummifüße, indem Sie sie

mit den vier Ausschnitten in der Schablone zur Deckung

bringen.

Anbringen und Entfernen der Frontverkleidung

Es wird empfohlen, dieses Lautsprechersystem mit daran

angebrachten Frontverkleidungen zu betreiben, doch können

diese auf Wunsch abgenommen werden. Zum Abnehmen einer

Frontverkleidung gehen Sie wie nachstehend beschrieben vor:

Zum Abnehmen der Frontverkleidung ergreifen Sie sie

den Rand im unteren Bereich mit beiden Händen, und ziehen

Sie sie sacht nach vorn, um den unteren Teil der

Frontverkleidung vom Lautsprechergehäuse zu trennen.

Verfahren Sie dann auf gleiche Weise im oberen Bereich, um

die Frontverkleidung vollständig vom Lautsprecher zu

trennen.

Zum Anbringen der Frontverkleidung halten Sie diese so,

dass die dreieckige Markierung nach oben weist, bringen Sie

die vier Stifte an der Rückseite der Frontverkleidung mit den

Löchern im Lautsprechergehäuse zur Deckung, und drücken

Sie die Frontverkleidung dann fest gegen den Lautsprecher.

50 cm

20 cm

Schaumstoffpfropfen

Drücken Sie den Schaumstoffpfropfen nicht

gewaltsam in das Loch, da er dadurch in das Innere des

Lautsprechers gedrückt werden kann, so dass er sich

anschließend nicht mehr entfernen lässt.

0 5 101520

03_S-31C_De.fm 3 ページ２００９年７月２９日　水曜日　午後４時１８分

Anschlüsse

Lautsprecherkabel für den Anschluss an einen Verstärker

gehören nicht zum Lieferumfang dieses Lautsprechers.

Anschließen der Kabel

Schalten Sie den Verstärker aus.

Schließen Sie die Lautsprecherkabel an die

Eingangsklemmen an der Rückwand jedes Lautsprechers an.

Die roten Klemmen sind positiv (+), die schwarzen Klemmen

negativ (–) gepolt.

Lösen Sie Knöpfe der Eingangsklemmen, führen Sie die Drähte

der Lautsprecherkabel in die Löcher in den Polbolzen ein, und

ziehen Sie dann die Knöpfe wieder an.

Schließen Sie das andere Ende jedes Lautsprecherkabels

an die Lautsprecherausgangsklemmen des Verstärkers an

(Einzelheiten hierzu finden Sie in der Bedienungsanleitung

Ihres Verstärkers).

• Bananenstecker können ebenfalls für den Anschluss an den

Lautsprecherklemmen verwendet werden.

• Wenn Bananenstecker für den Anschluss verwendet werden

sollen, müssen Sie zunächst die Kappen von den

Lautsprecherklemmen entfernen.

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an

jedem Lautsprecherkabel, um sicherzustellen, dass die

Drähte fest in den Klemmen sitzen. Lose Anschlüsse können

Rauschen und Tonaussetzer verursachen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit

aus den Klemmen hervorstehen, dass sie sich gegenseitig

berühren, kann dies eine Überlastung des Verstärkers

verursachen. In einem solchen Fall stellt der Verstärker

möglicherweise den Betrieb ein, und es kann sogar zu einer

Beschädigung des Verstärkers kommen.

• Falls einer der beiden Lautsprecher eines Lautsprecherpaars

versehentlich mit vertauschter Polarität (

–

) an einen

Verstärker angeschlossen wird, kann der normale Stereoeffekt

nicht erzielt werden.

rote Klemme (+)

schwarze Klemme (–)

Lautsprecherkabel

der spannungsführenden

Seite

Lautsprecherkabel

der gemeinsamen

Seite

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine

potentiell

GEFÄHRLICHE Spannung

an. Zur

Vermeidung von Stromschlaggefahr ist unbedingt

darauf zu achten, den Netzstecker beim Anschließen

und Abtrennen der Lautsprecherkabel von der

Netzsteckdose zu trennen, bevor irgendwelche nicht

isolierten Teile berührt werden.

D3-4-2-2-3_A_Ge

03_S-31C_De.fm 4 ページ２００９年７月２９日　水曜日　午後４時１８分

Deutsch

Technische Daten

Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . . Bassreflex-Regalausführung

Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-Wege-System

Tieftöner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-cm-Konus x 2

Hochtöner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5-cm-Kalotte

Impedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz bis 40 kHz

Empfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Übernahmefrequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Außenabmessungen . . . . . . . 364 (B) mm x 146 (H) mm x 177 (T) mm

Masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Mitgeliefertes Zubehör

Lautsprecherkabel (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Silikongummifuß. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Änderungen der technischen Daten und äußeren Aufmachung

bleiben im Sinne der ständigen Produktverbesserung jederzeit

vorbehalten.

ist eine Marke, mit der Geräte gekennzeichnet sind, die

mit Pioneers Phase Control-Technologie ausgestattet sind. Diese

Technologie gewährleistet eine hochwertige Klangreproduktion

des betreffenden Gerätes durch eine Verbesserung der

Gesamtphasenanpassung.

Veröffentlicht von Pioneer Corporation.

Hinweis

03_S-31C_De.fm 5 ページ２００９年７月２９日　水曜日　午後４時１８分

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo istruzioni per l’uso in modo da saperlo utilizzare correttamente. Finito di leggerle, conservarle in

un luogo sicuro per poterle riutilizzare in futuro.

Prima di cominciare

• L’impedenza nominale di questo diffusore è 6

. Collegare il

diffusore ad un amplificatore con un’impedenza di carico che

vada da 4

a 16

(un modello con da “4

to 16

” stampati

sui terminali di uscita dei diffusori).

Per evitare danni al diffusore dovuti al sovraccarico di segnale

in ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza oltre il massimo

concesso.

• Se si usa un equalizzatore grafico per enfatizzare forti suoni

di alta frequenza, non usare volumi eccessivi

dell’amplificatore.

• Non tentare di forzare un amplificatore di bassa potenza a

produrre alti volumi. La distorsione armonica

dell’amplificatore aumenterebbe e potreste danneggiare il

diffusore.

Attenzione: installazione

• Non installare questi diffusori su di un muro o parete. Essi

possono cadere e causare ferite.

• Non installare i diffusori in alto su di un soffitto o su di una

parete. Se male installati, la griglia potrebbe cadere e causare

danni o ferite.

• Prima di fare collegamenti, spegnere i propri componenti AV,

scollegarli e consultarne i manuali. Controllare di avere usato

i cavi di collegamento corretti.

Attenzione: in uso

• Non installare il diffusore su superfici poco stabili. Esso in

caso di caduta può causare incidenti e danneggiarsi.

• Non fare emettere al diffusore suono distorto per lunghi

periodi. Questo può provocare incendi.

• Non sedere o appoggiarsi al diffusore, e non lasciare che i

bambini ci giochino.

• Non posare oggetti grandi o pesanti sul diffusore.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare

un panno morbido ed asciutto. Se necessario, passarlo con un

panno inumidito con un detergente neutro diluito cinque o sei

volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti

per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze

chimiche su o vicino a quest’unità, dato che essi ne corrodono la

superficie.

Contenuto della confezione

Cavo dei diffusori (3 m) x 1

Piedino in gomma siliconica x 4

Scheda di garanzia

Istruzioni per l’uso (questo documento)

K058_A_It

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità

alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell’UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi

servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti

potenzialmente negativi sull’ambiente e sulla vita dell’uomo.

04_S-31C_It.fm 2 ページ２００９年７月２９日　水曜日　午後４時１９分

Itali

Norme di installazione

Scelta della posizione di installazione dei diffusori

• I suoni riprodotti dal diffusore vengono facilmente influenzati

dalle condizioni dell’ambiente di ascolto.

• Per ottenere il suono migliore possibile, scegliere un

pavimento solido sul quale appoggiare i diffusori e posizionarli

nel modo visto di seguito. Il livello dei bassi può venire regolato

avvicinando o allontanando i diffusori dalle pareti. Regolare i

diffusori in modo che siano equidistanti dalle rispettive pareti

in modo che il suono sia bilanciato.

• Se la stanza ha molto riverbero, si raccomandano tendaggi

pesanti sulle pareti e/o tappeti sul pavimento per smorzarlo.

Per ottenere risultati ottimali, coprire del tutto le pareti.

• Questo diffusore è del tipo da scaffale e dà le sue massime

prestazioni se appoggiato su di una superficie solida ed in

piano. Posando il diffusore direttamente sul pavimento si avrà

un suono rimbombante e poco definito.

• Pioneer non si assume alcuna responsabilità per danni

risultanti da una scorretta messa in posa, un insufficiente

rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

Uso dei tappi in schiuma

Sul retro dell’unità, un tappo in schiuma permette di regolare

l’emissione dei bassi. Il tappo in schiuma può venire tolto se

desiderato per enfatizzare i bassi.

Quando segue è una guida generale all’uso del tappo in schiuma.

• Installazione in una posizione intermedia del rack: Lasciare il

tappo in schiuma al suo posto

• Installazione su di un rack o sul pavimento: Rimuovere il tappo

in schiuma

Se si usano il piedini in gomma siliconica

Questi diffusori hanno in dotazione dei piedini in gomma

siliconica. Applicarli ai quattro angoli dei diffusori in modo da

massimizzarne la stabilità.

L’uso della maschera (vedere la fine di questa pagina) permette di

regolare con facilità l’angolo di installazione.

Uso della maschera

Aprire il foro nella maschera lungo la riga che corrisponde

all’angolo di installazione desiderato.

Allineare la linea con il pannello anteriore dell’unità e

quindi la maschera con il cabinet.

Fissare i quattro piedini in gomma siliconica allineandoli

ai quattro fori.

Applicazione e rimozione della griglia

Si raccomanda di usare questi diffusori con la griglia al suo posto,

ma essa può venire tolta se desiderato. Per farlo, fare quanto

segue:

Per togliere la griglia, mettere le dita al suo esterno vicino

al fondo e tirare piano in fuori. Fare lo stesso poi in alto e

staccarla.

Per riapplicarla, tenerla con il simbolo del triangolo

rivolto in alto ed allineare i quattro spinotti sul retro della

griglia con i fori del diffusore, poi spingere.

Non forzare il tappo in schiuma troppo a fondo nel

foro, dato che potrebbe cadere all’interno e non poter

essere più rimosso.

50 cm

20 cm

Importante

Tappo in schiuma

0 5 101520

04_S-31C_It.fm 3 ページ２００９年７月２９日　水曜日　午後４時１９分

Collegamenti

Questo diffusore non include cavi per diffusori usati per il

collegamento con un amplificatore.

Collegamento dei cavi

Spegnere l’amplificatore.

Collegare i cavi dei diffusori ai terminali di ingresso sul

retro del diffusore. Il terminale dei diffusori positivo (+) è

rosso, quello negativo (–) nero.

Allentare le manopole dei terminali di ingresso ed inserire i fili dei

diffusori in ciascun foro dei terminali, quindi stringere le

manopole.

Collegare le estremità dei cavi ai terminali di uscita dei

diffusori dell’amplificatore. Per maggiori dettagli, consultare

il manuale del proprio amplificatore.

• Potete anche collegare i terminali dei diffusori con uno

spinotto a banana.

• Prima di usare connettori a banana, togliere i cappucci che

coprono i terminali dei diffusori.

• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per

controllare che siano ben collegati ai rispettivi terminali.

Collegamenti scadenti possono causare rumore ed

interruzioni del suono.

• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in

contatto l’uno con l’altro, il carico posto sull’amplificatore è

eccessivo. Questo può impedirne il funzionamento o

addirittura danneggiarlo.

• Se si usano dei diffusori collegati ad un amplificatore, non si

otterrà un normale effetto stereo se la polarità (

–

) di uno dei

diffusori (destro o sinistro) viene invertita.

Terminale rosso (+)

Terminale nero (−)

Cavo diffusore conduttore

Cavo diffusore

di terra

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla

stessa

PERICOLOSA tensione

della corrente di rete.

Per prevenire rischi di folgorazioni nel corso delle

operazioni di collegamento o di distacco dei cavi degli

altoparlanti, staccare il cavo di alimentazione principale

prima di toccare qualsiasi parte non isolata.

D3-4-2-2-3_A_It

04_S-31C_It.fm 4 ページ２００９年７月２９日　水曜日　午後４時１９分

Itali

Dati tecnici

Cassa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo bass-reflex da scaffale

Configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . a 2 vie

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cono da 10 cm x 2

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cupola da 2,5 cm

Impedenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Risposta in frequenza. . . . . . . . . . . . . . . . . . . . . . . . . Da 45 Hz a 40 kHz

Sensibilità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Potenza in ingresso massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Frequenza di incrocio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensioni esterne . . . . . . . . 364 (L) mm x 146 (A) mm x 177 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Accessori in dotazione

Cavo dei diffusori (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Piedino in gomma siliconica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Scheda di garanzia

Istruzioni per l’uso (questo documento)

I dati tecnici ed il design sono soggetti a modifiche senza

preavviso a causa di migliorie.

è un marchio di fabbrica messo sul prodotto che utilizza

la tecnologia Phase Control di Pioneer. Questa tecnologia

permette una riproduzione audio di alta qualità attraverso i vari

componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

Nota

04_S-31C_It.fm 5 ページ２００９年７月２９日　水曜日　午後４時１９分

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de handleiding op een veilige

plaats voor eventuele naslag in de toekomst.

Voordat u begint

• De nominale impedantie van deze luidsprekers is 6

. Sluit de

luidsprekers op een versterker aan met een

belastingsimpedantie tussen 4

en 16

(een model met het

opschrift “4

to 16

” op de

luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van

overbelasting te voorkomen, dient u de volgende punten in

acht te nemen:

• De stroomtoevoer naar de luidsprekers mag het maximaal

toelaatbare ingangsvermogen niet overschrijden.

• Bij gebruik van een grafische equalizer voor het versterken

van de hoge tonen, mag het volume van de versterker niet te

hoog worden ingesteld.

• Probeer niet om een versterker met laag vermogen geluid

met overmatig hoog volume te laten weergeven (de

harmonische vervorming van de versterker zal toenemen,

wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Bevestig de luidsprekers niet aan een muur of het plafond. De

luidsprekers kunnen vallen en letsel veroorzaken.

• Monteer de luidsprekers niet boven u aan het plafond of aan

een muur. Als de luidspreker verkeerd is bevestigd, kan het

luidsprekerfront vallen met beschadiging of letsel tot gevolg.

• Schakel de AV-apparatuur uit, haal de stekker uit het

stopcontact en raadpleeg de handleidingen voordat u begint

met het aansluiten van apparatuur. Zorg dat u de juiste

aansluitkabels gebruikt.

Let op: gebruik

• Zet de luidspreker niet op een onstabiele ondergrond. De

luidspreker kan gevaar opleveren wanneer deze omvalt of de

apparatuur kan beschadigd worden.

• Laat de luidspreker niet gedurende langere tijd vervormd

geluid weergeven. Dit kan resulteren in brand.

• Ga niet op de luidspreker zitten of staan en laat ook niet

kinderen op de luidspreker spelen.

• Zet geen grote of zware voorwerpen op de luidspreker.

Schoonmaken van de luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe

met een droge doek afveegt. Voor het verwijderen van hardnekkig

vuil kunt u de doek bevochtigen met een neutraal

reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring

de doek goed uit voordat u begint. Gebruik geen meubelwas of

sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere

chemische middelen op of in de buurt van de luidsprekers, want

deze kunnen de afwerking aantasten.

Inhoud van de doos

Luidsprekerkabel (3 m) x 1

Siliconrubber voet x 4

Garantiebewijs

Handleiding (dit document)

K058_A_Du

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk

voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte

elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor

bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste

verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het

niet schadelijk is voor de gezondheid en het milieu.

05_S-31C_Nl.fm 2 ページ２００９年７月２９日　水曜日　午後４時２０分

Nederlands

Installatie

Kiezen van een plaats voor de luidsprekers

• De geluiden die via de luidsprekers worden weergegeven,

worden op verscheidene manieren beïnvloed door de

omstandigheden in de luisterruimte.

• Voor een optimale geluidsweergave dient u de luidsprekers op

een stevige ondergrond te zetten en in de hieronder

afgebeelde positie. Het niveau van de lage geluiden kan

aangepast worden door de luidsprekers dichter of verder van

de muur te zetten. Plaats de luidsprekers zo dat deze op gelijke

afstand van de zijmuren staan om een gebalanceerde

weergave te verkrijgen.

• Als er veel nagalm in de kamer is, raden wij u aan dikke kleden

aan de wanden te hangen en/of een vloerkleed op de grond te

leggen om het geluid te absorberen. Voor een optimaal

resultaat moet u de wanden volledig bedekken.

• Deze luidspreker is een boekenplanktype luidspreker die de

beste prestaties levert wanneer ze op een stevig en horizontaal

oppervlak wordt geplaatst, dat op enige afstand is van de vloer.

Als u de luidspreker direct op de vloer zet, resulteert dit in een

dreuned en niet goed gedefinieerd geluid.

• Pioneer kan niet aansprakelijk worden gesteld voor

beschadigingen als gevolg van een foutieve montage of

bevestiging, onvoldoende versteviging, verkeerd gebruik van

het product, natuurrampen enz.

Gebruik van de schuimplug

Aan de achterkant van het apparaat is een schuimplug voor het

afstellen van de weergave van de lage tonen. Indien gewenst, kan

de schuimplug worden verwijderd om een andere weergave van

de lage tonen te verkrijgen.

U kunt de volgende algemene richtlijnen aanhouden voor het

gebruik van de schuimplug:

• Apparaat is in het midden van een rek geplaatst: Laat de

schuimplug op z'n plaats zitten

• Bij installatie boven op een rek of op de vloer: Verwijder de

schuimrubber plug

Bij gebruik van de siliconrubber voetsteunen

Deze luidsprekersystemen zijn voorzien van siliconrubber

voetsteunen. Gebruik deze kussentjes op de vier hoeken om een

optimale stabiliteit te verkrijgen.

Gebruik de mal (zie de laatste bladzijde) voor een gemakkelijke

afstelling van de instelhoek.

Gebruik van de mal

Open het gat in de mal langs de streep die uw gewenste

instelhoek aangeeft.

Lijn de streep uit met de voorkant van het apparaat en

lijn dan de mal uit met de behuizing.

Bevestig de vier siliconrubber voetsteunen door ze uit te

lijnen met de vier uitsparingen.

Bevestigen en verwijderen van het front

Het wordt aanbevolen dit luidsprekersysteem te gebruiken met

het front er aan bevestigd, echter dit kan indien gewenst

verwijderd worden. Volg voor het verwijderen onderstaande

instructies:

Om het front te verwijderen, houdt u uw vingers in de

buurt van de onderkant tegen het front en trekt het front

dan voorzichtig naar voren. Doe hetzelfde aan de bovenkant

om het front volledig los te maken.

Om het front te bevestigen, houdt u het front met het

driehoekje naar boven gekeerd vast en brengt dan de vier

pennen aan de achterkant van het front tegenover de gaten

in de luidspreker waarna u het front tegen de luidspreker

drukt.

Duw de schuimplug niet te ver in het gat, want dan kan

deze in de luidspreker worden geduwd waardoor hij

niet meer kan worden verwijderd.

50 cm

20 cm

Belangrijk

Schuimplug

0 5 101520

05_S-31C_Nl.fm 3 ページ２００９年７月２９日　水曜日　午後４時２０分

Aansluitingen

Bij deze luidsprekers worden geen luidsprekerkabels geleverd

voor aansluiting op een versterker.

Aansluiten van de kabels

Schakel de versterker uit.

Sluit de luidsprekerkabels op de ingangsaansluitingen

aan de achterkant van de luidspreker aan. De polariteit van

de ingangsaansluitingen is rood voor positief (+) en zwart

voor negatief (–).

Draai de knopjes op de ingangsaansluitingen los en steek de

draden van de luidsprekerkabels in de aansluitingen, waarna u de

knopjes weer vastdraait.

Sluit het andere uiteinde van de kabels aan op de

luidspreker-uitgangsaansluitingen van de versterker

(raadpleeg de handleiding van de versterker voor verdere

informatie).

• U kunt ook een luidsprekerkabel met banaanstekker

gebruiken.

• Bij gebruik van een banaanstekker moet u eerst de kapjes van

de luidsprekeraansluitingen verwijderen.

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt

u lichtjes aan de kabels om te controleren of de stekkers stevig

vastzitten. Een slecht contact kan resulteren in storingen of

onderbrekingen in het geluid.

• Als de draden uit de aansluitingen steken en met elkaar in

contact komen, zal dit een extra belasting voor de versterker

betekenen. Het is mogelijk dat de versterker dan niet meer

werkt en deze kan zelfs worden beschadigd.

• Als een luidsprekerpaar met de versterker is verbonden, maar

een van de luidsprekers (links of rechts) met omgekeerde

polariteit (

–

) is aangesloten, zal er geen normaal stereo-

effect worden verkregen.

Rode aansluiting (+)

Zwarte aansluiting (–)

Luidsprekersnoer

spanningzijde

Luidsprekersnoer

gemeenschappelijk

LET OP

Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning

. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het

stopcontact halen voordat u niet geïsoleerde

onderdelen aanraakt.

D3-4-2-2-3_A_Du

05_S-31C_Nl.fm 4 ページ２００９年７月２９日　水曜日　午後４時２０分

Nederlands

Technische gegevens

Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . Basreflex, boekenplanktype

Luidsprekersysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-wegsysteem

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 cm conus x 2

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5 cm koepel

Impedantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frequentiebereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz tot 40 kHz

Gevoeligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Maximaal ingangsvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Wisselfrequentie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Buitenafmetingen . . . . . . . . . .364 (B) mm x 146 (H) mm x 177 (D) mm

Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Bijgeleverde accessoires

Luidsprekerkabel (3 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Siliconrubber voet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Garantiebewijs

Handleiding (dit document)

Wijzigingen in ontwerp en technische gegevens voorbehouden,

zonder voorafgaande kennisgeving.

is een handelsmerk dat op een product staat dat is

uitgerust met Pioneer’s Phase Control technologie. Met deze

technologie is een hoogwaardige geluidsweergave via elke

component mogelijk door verbetering van de totale fase-

aanpassing.

Uitgegeven door Pioneer Corporation.

Opmerking

05_S-31C_Nl.fm 5 ページ２００９年７月２９日　水曜日　午後４時２０分

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde

el manual en un lugar seguro para poderlo consultar en el futuro.

Antes de comenzar

• La impedancia nominal de este sistema de altavoces es de

. Conecte el sistema de altavoces a un amplificador que

tenga una impedancia de carga de 4

a 16

(un modelo que

tenga inscrito “4

to 16

” en los terminales de salida de

altavoces del amplificador).

Para evitar daños en el sistema de altavoces debido a una

sobrecarga de entrada, tenga presente las precauciones

siguientes:

• No suministre potencia al sistema de altavoces si excede la

entrada máxima permisible.

• Cuando emplee un ecualizador gráfico para acentuar los

sonidos altos de la gama de agudos, no aplique un volumen

excesivo del amplificador.

• No trate de forzar a un amplificador de poca potencia para

que produzca altos volúmenes de sonido (se incrementaría

la distorsión armónica del amplificador, y podría dañarse el

altavoz).

Precaución: instalación

• No monte los altavoces en la pared ni en el techo. Podrían

caerse y ocasionar heridas.

• No instale los altavoces en una posición elevada ni en la

pared. La rejilla de altavoz, si se monta incorrectamente,

puede caerse y ocasionar daños o heridas personales.

• Desconecte la alimentación y desenchufe su equipo

audiovisual y consulte las instrucciones antes de conectar

componentes. Asegúrese de emplear unos cables de

conexión adecuados.

Precaución: durante la utilización

• No ponga el altavoz sobre una superficie inestable. Correría el

peligro de caídas, pudiendo ocasionar heridas y daños en el

equipo.

• No emplee el altavoz para emitir sonido distorsionado durante

largos períodos de tiempo. Correría el peligro de incendios.

• No se suba ni se siente encima del altavoz, y no permita que

los niños jueguen sobre el altavoz.

• No ponga objetos grandes ni pesados sobre el altavoz.

Limpieza de la caja acústica

En condiciones normales de utilización, emplee un paño seco

para frotar la superficie y mantener limpias las cajas acústicas. Si

es necesario, límpielas con un paño humedecido en un

detergente neutro diluido en cinco o seis partes de agua, y

enjuáguelo bien. No emplee cera para muebles ni detergentes.

No utilice nunca, ni en la unidad como cerca de ella, disolventes,

bencina, pulverizadores de insecticida u otros productos

químicos, ya que estos productos podrían corroer la superficie.

Contenido de la caja

Cable de altavoz (3 m) x 1

Pata de goma de silicona x 4

Tarjeta de garantía

Manual de instrucciones (este manual)

K058_A_Sp

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación

vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de

tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados

en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el

método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y

reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

06_S-31C_Es.fm 2 ページ２００９年７月２９日　水曜日　午後４時２１分

Españo

Modo de instalación

Selección del lugar de colocación de los sistemas de

altavoces

• Los sonidos reproducidos por los sistemas de altavoces

quedan fácilmente afectados de formas sutiles por las

condiciones del lugar de audición.

• Para obtener el mejor sonido, seleccione un piso sólido para

colocar los altavoces, y sitúe los altavoces como se muestra a

continuación. El nivel de los sonidos bajos puede ajustarse

acercando o alejando los altavoces de la pared. Ajuste los

altavoces de modo que queden equidistantes de sus paredes

laterales respectivas para poder obtener un sonido

equilibrado.

• Si la habitación tiene mucha reverberación, le recomendamos

que cuelgue tela gruesa en las paredes, y/o que ponga una

alfombra en el piso para amortiguar el sonido. Para obtener

los mejores resultados, cubra las paredes por completo.

• Este altavoz es del tipo estante, y ofrece su mejor rendimiento

cuando se ponen sobre una superficie sólida y nivelada

apartada del piso. Si se pone el altavoz directamente sobre el

piso se producirá un sonido con retumbo y sin definición.

• Pioneer no se hace responsable por ningún tipo de daño

debido al montaje y a la instalación inadecuados, al refuerzo

insuficiente, a la utilización indebida del producto, a desastres

naturales, etc.

Empleo del tapón de espuma

En el lado posterior de la unidad hay un tapón de espuma que

permite el ajuste del sonido de los graves. El tapón de espuma

puede extraerse si así se desea para producir una acentuación de

graves distinta.

Las indicaciones siguientes son guías generales para emplear el

tapón de espuma:

• Montado en el centro de un bastidor: Deje el tapón de espuma

en su lugar

• Montado en la parte superior de un bastidor o en el suelo:

Extraiga el tapón de espuma

Cuando emplee las patas de goma de silicona

Estos sistemas de altavoces están provistos de patas de goma de

silicona. Utilícelas para ajustar las cuatro esquinas a fin de

conseguir la óptima estabilidad.

El empleo de la plantilla (vea la última página) le permitirá ajustar

con más facilidad el ángulo de montaje.

Empleo de la plantilla

Abra el orificio de la plantilla a lo largo de la línea

indicando el ángulo de montaje que usted desee.

Alinee la línea con la parte frontal de la unidad, y luego

alinee la plantilla con la caja acústica.

Fije las cuatro patas de goma de silicona alineándolas con

los cuatro orificios cortados.

Colocación y extracción de la rejilla

Se recomienda emplear este sistema de altavoces con la rejilla

instalada, pero puede extraerse cuando así se desee. Para

extraerla, siga las instrucciones siguientes:

Para extraer la rejilla, ponga los dedos en la parte exterior

de la rejilla hacia la parte inferior y tire con cuidado de la

misma hacia fuera. Luego, haga lo mismo en la parte superior

para separarla.

Para volver a colocar la rejilla, sostenga la rejilla del

altavoz con el símbolo triangular señalando hacia arriba,

alinee los cuatro apéndices de la parte posterior de la rejilla

con los orificios del altavoz y ejerza firmemente presión.

No fuerce excesivamente la entrada del tapón de

espuma al orificio, porque podría introducirse en el

altavoz y sería imposible recuperarlo.

50 cm

20 cm

Importante

Tapón de espuma

0 5 101520

06_S-31C_Es.fm 3 ページ２００９年７月２９日　水曜日　午後４時２１分

Conexiones

Este altavoz no se suministra con los cables de altavoz utilizados

para la conexión a un amplificador.

Conexión de los cables

Desconecte la alimentación del amplificador.

Conecte los cables de altavoz a los terminales de entrada

de la parte posterior del altavoz. En cuanto a la polaridad de

los terminales, el rojo es positivo (+) y el negro es negativo (–).

Afloje los bornes de los terminales de entrada e inserte los cables

de altavoz en cada uno de los orificios de los terminales, y luego

apriete los bornes.

Conecte el otro extremo del cable a los terminales de

salida de altavoz en el amplificador, en el canal asignado a al

altavoz y manteniendo la polaridad (para más detalles al

respecto, consulte el manual de instrucciones del

amplificador).

• También podrá conectar los terminales del altavoz con una

clavija de punta cónica.

• Cuando emplee una clavija de punta cónica, quite primero las

tapas que cubren el terminal del altavoz.

• Después de haber efectuado la conexión tire ligeramente del

cable para asegurar la seguridad y solidez de la conexión. Las

conexiones defectuosas pueden ocasionar ruido e

interrupción del sonido.

• Si los hilos de los cables salen de los terminales y entran en

contacto entre sí, el amplificador recibirá una carga adicional

excesiva. Esto puede hacer que el amplificador deje de

funcionar y incluso pueda dañarse.

• Cuando emplee un juego de altavoces conectados a un

amplificador, no podrá obtener el efecto estéreo normal si se

ha invertido la polaridad (

–

) de uno de los altavoces

(izquierdo o derecho).

Terminal rojo (+)

Terminal negro (–)

Cable de altavoz

del lado activo

Cable de altavoz

del lado común

PRECAUCIÓN

Por estos terminales de altavoz circula

tensión ACTIVA

que es PELIGROSA

. Para evitar el peligro de descargas

eléctricas al conectar o desconectar los cables de

altavoz, desenchufe el cable de alimentación antes de

tocar las partes de los cables que no están aisladas.

D3-4-2-2-3_A_Sp

06_S-31C_Es.fm 4 ページ２００９年７月２９日　水曜日　午後４時２１分

Españo

Especificaciones

Caja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bass-réflex para estantería

Configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 vías

Altavoz de graves . . . . . . . . . . . . . . . . . . . . . . . . . . Cono de 10 cm x 2

Altavoz de agudos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . domo de 2,5 cm

Impedancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Respuesta en frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz a 40 kHz

Sensibilidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Potencia de entrada máxima. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Frecuencia de cruce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensiones exteriores

. . . . . . . . . . . . . . . . . . . . . . 364 (An) mm x 146 (Al) mm x 177 (Prf) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Accesorios suministrados

Cable de altavoz (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Pata de goma de silicona. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Tarjeta de garantía

Manual de instrucciones (este manual)

Especificaciones y diseño sujetos a posibles cambios sin previo

aviso debido a mejoras del producto.

es una marca comercial que llevan los productos que

incorporan la tecnología de control de fase de Pioneer. Esta

tecnología permite la reproducción del sonido de alta calidad a

través de cada componente mediante la mejora de la

correspondencia de fase general.

Publicado por Pioneer Corporation.

Nota

06_S-31C_Es.fm 5 ページ２００９年７月２９日　水曜日　午後４時２１分

Obrigado por ter adquirido este produto Pioneer.

Leia por favor estas manual de instruções na sua totalidade para ficar a saber como operar adequadamente o seu aparelho. Depois de

terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Antes de começar

• A impedância nominal deste sistema de colunas é de 6

Ligue o sistema de colunas a um amplificador com uma

impedância de carga entre 4

e 16

(um modelo com a

indicação “4

to 16

” afixada nos terminais de saída para as

colunas).

De modo a prevenir danos nas colunas resultantes de

sobrecarga na entrada, observe por favor as seguintes

precauções:

• Não forneça potência ao sistema de colunas para além da

entrada máxima permitida.

• Quando utilizar um equalizador gráfico para dar ênfase a

sons altos na faixa das altas frequências, não utilize um

volume de amplificação excessivo.

• Não force um amplificador de baixa potência a produzir

altos volumes de som (a distorção harmónica do

amplificador aumentará, além de poder danificar a coluna).

Precaução instalação

• Não fixe estas colunas à parede ou ao tecto. Podem cair,

causando ferimentos.

• Não instale as as suas colunas sobre a cabeça, na parede ou

no tecto. Se mal fixadas, a grelha das colunas pode cair,

causando danos e ferimentos.

• Desligue da tomada o seu equipamento audio-visual e

consulte o manual de instruções quando ligar os

componentes entre si. Certifique-se que utiliza os cabos de

ligação adequados.

Precaução utilização

• Não coloque a coluna numa superfície instável. Pode tornar-

se perigosa em caso de queda, para além de danificar o

equipamento.

• Não utilize a coluna para produzir som distorcido durante

longos períodos de tempo. Tal pode resultar em incêndio.

• Não se sente nem se ponha em pé em cima das colunas. Não

deixe as crianças brincar com as colunas.

• Não coloque objectos grandes ou pesados sobre as colunas.

Limpeza da caixa das colunas

Em condições de utilização normais, a passagem com um pano

seco é suficiente para manter a caixa limpa. Se necessário limpe

com um pano embebido num detergente neutro diluído cinco ou

seis vezes em água, e torcido bem. Não utilize cera ou detergentes

para mobília.

Não utilize nunca diluentes, benzina, sprays insecticidas ou outro

produto químico neste ou próximo deste aparelho, pois tal

corroerá as superfícies.

O que encontra na caixa

Cabos de colunas (3 m) x 1

Pé de borracha de silicone x 4

Ficha de garantia

Manual de instruções (o presente documento)

K058_A_Po

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha

separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em

determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem

adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.

07_S-31C_Pt.fm 2 ページ２００９年７月２９日　水曜日　午後４時２２分

Português

Como instalar

Escolha do local onde colocar os sistemas de colunas

• Os sons produzidos através do sistema de colunas são

facilmente afectados, de modo subtil, pelas condições do

espaço de audição.

• Para uma melhor audição, escolha uma superfície sólida para

a colocação das colunas, e posicione as colunas tal como

apresentado abaixo. O nível dos baixos pode ser ajustado

aproximando ou afastando as colunas da parede. Ajuste as

colunas de modo a que fiquem equidistantes das paredes

laterais, de modo a assegurar um som equlibrado.

• Se o quarto tiver muita reverberação, recomendamos

pendurar tecidos fortes nas paredes, e/ou colocar uma

carpete no chão para absorver o som. Para os melhores

resultados, cubra as paredes completamente.

• Esta coluna é uma coluna tipo prateleira que apresenta o seu

melhor desempenho quando colocada sobre uma superfície

sólida e de nível, afastada do chão. A colocação da coluna

directamente sobre o solo resulta num som de estrondo,

indefinido.

• A Pioneer não assume qualquer responsabilidade sobre

danos resultantes da montagem, fixação deficiente, reforço

insuficiente, má utilização do produto, actos da natureza, etc.

Utilização do Tampão de Espuma

Na face anterior do aparelho encontra um tampão de espuma

destinado ao ajuste dos sons graves. O tampão de espuma pode

ser removido se pretendido, de modo a produzir um diferente

ênfase dos graves.

Os seguintes pontos podem ser utilizados como linhas

orientadoras na utilização do tampão de espuma:

• Montado no meio de um suporte: deixe o tampão no seu local

• Montado num rack ou no chão: retire o tampão de espuma

Quando utilizar os pés de borracha de silicone

Estes sistemas de colunas estão preparados com pés de borracha

de silicone. Utilize-as para ajustar os quatro cantos, de modo a

obter a estabilidade óptima.

A utilização do molde (ver fim da página) permite um fácil ajuste

do ângulo.

Utilização do molde

Abra um furo no molde sobre a linha que indica o ângulo

pretendido.

Alinhe a linha com a parte frontal do aparelho; alinhe

depois o molde com a caixa da coluna.

Fixe os quatro pés de borracha de silicone alinhados com

os quatro furos.

Colocar e Retirar a Grelha

Recomendamos a utilização deste sistema de colunas com a

grelha colocada, mas esta pode ser retirada se assim pretendido.

Para retirar siga estas instruções:

Para retirar a grelha, coloque os seus dedos na parte

exterior da grelha, junto à parte inferior e puxe suavemente

para fora.

Para voltar a colocar a grelha, segure a grelha da coluna

com o símbolo triangular apontando para cima, alinhe depois

os quatro espigões existentes na parte anterior da grelha

com os orifícios na coluna e pressione firmemente.

Não exerça demasiada força sobre o tampão de

espuma no orifício, pois este pode entrar na coluna

sendo impossível a sua remoção.

50 cm

20 cm

Importante

Tampão de espuma

0 5 101520

07_S-31C_Pt.fm 3 ページ２００９年７月２９日　水曜日　午後４時２２分

Ligações

Esta coluna não inclui cabos de coluna para ligar a um

amplificador.

Ligação dos cabos

Desligue a alimentação do seu amplificador.

Ligue os cabos da coluna aos terminais de entrada na

parte anterior da coluna. No que diz respeito à polaridade de

entrada, o encarnado é positivo (+) e o preto é negativo (–).

Afrouxe as porcas nos terminais de entrada e insira os cabos em

cada um dos oríficios do poste do terminal. Aperte depois as

porcas.

Ligue as outras extremidades dos cabos aos terminais de

saída para colunas, no amplificador (para mais detalhes,

consulte o manual de utilizador do seu amplificador).

• Pode também ligar os terminais da coluna utilizando uma

ficha banana.

• Quando utilizar uma ficha em banana, retire primeiro as

tampas que cobrem os terminais das colunas.

• Depois de ligar as fichas, puxe os cabos levemente para se

certificar que as extremidades destes se encontram ligadas

firmemente aos terminais. Ligações deficientes podem criar

ruído e interrupção no som.

• Se os fios dos cabos sairem dos terminais e entrarem em

contacto um com o outro, induzirão uma carga excessiva no

amplificador. Tal pode fazer com que o amplificador deixe de

funcionar, podendo mesmo danificar o amplificador.

• Quando utilizar o conjunto de colunas ligadas a um

amplificador, não conseguirá obter o efeito estereofónico

usual se a polaridade (

–

) de uma das colunas (esquerda ou

direita) estiver invertida.

Terminal encarnado (+)

Terminal preto (–)

Cabo de colunas positivo

Cabo de colunas

negativo

CUIDADO

Estes te

minais de coluna estão sob

voltagem

PERIGOSA

. Pa

a evita

isco de choque eléct

ico ao

liga

ou desliga

os cabos de coluna, desligue o cabo

de alimentação de ene

gia antes de toca

em quaisque

com

onentes não isolados.

D3-4-2-2-3_A_Po

07_S-31C_Pt.fm 4 ページ２００９年７月２９日　水曜日　午後４時２２分

Português

Especificações

Caixa . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo prateleira, reflexo de baixos

Configuração. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 vias

Altifalante de graves (Woofer) . . . . . . . . . . . . . . . . . . .10 cm cone x 2

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5 cm em cúpula

Impedância . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Resposta em frequência . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz a 40 kHz

Sensibilidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Potência máxima de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Frequência de crossover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensões exteriores . . . . . . . 364 (L) mm x 146 (A) mm x 177 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Acessórios fornecidos

Cabos de colunas (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Pé de borracha de silicone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ficha de garantia

Manual de instruções (o presente documento)

Especificações e concepção sujeitas a possíveis modificações

sem aviso prévio, devido a melhoramentos.

é um marca registada colocada num produto com

tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma

reprodução sonora de alto grau através de cada componente,

melhorando o emparelhamento geral de fases.

Publicado por Pioneer Corporation.

Nota

07_S-31C_Pt.fm 5 ページ２００９年７月２９日　水曜日　午後４時２２分

Gratulerar till ditt inköp av denna Pioneer-högtalare.

Läs noggrant igenom denna bruksanvisning, så att du vet hur du skall hantera högtalaren på rätt sätt. När du har läst igenom

bruksanvisningen, skall du förvara den på en säker plats för framtida bruk.

Innan du startar

• Detta högtalarsystems nominella impedans är 6

. Anslut

högtalarsystemet till en förstärkare med en

belastningsimpedans i omfånget från 4

till 16

(en modell

där “4

to 16

” visas intill högtalarutgången).

För att förhindra att högtalarsystemet skadas på grund av

överbelastad inmatning, skall du följa följande

säkerhetsföreskrifter:

• Mata inte uteffekt till högtalarsystemet som överskrider den

maximalt tillåtna ingången.

• När du använder en grafisk equalizer för att betona kraftiga

diskantljud, skall du inte använda för hög ljudnivå för

förstärkaren.

• Försök inte att tvinga en lågeffektsförstärkare att mata ut

kraftiga ljudnivåer (förstärkarens harmoniska distorsion

ökas och du kan skada högtalaren).

Observera: Placering

• Sätt inte fast dessa högtalare på väggen eller i taket. De kan

falla ned och orsaka personskador.

• Montera inte högtalarna högt i taket eller på väggen. Om de

sätts fast på fel sätt, kan högtalargrillen falla ned och orsaka

materiella skador eller personskador.

• Stäng av och lossa din AV-utrustning från elnätet samt se i

bruksanvisningarna vid anslutning av apparater. Kontrollera

att du använder korrekta anslutningskablar.

Observera: Vid användning

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara

om den tippar över och detta kan också skada utrustningen.

• Använd inte högtalaren för utmatning av förvrängt ljud under

långa tidsperioder. Detta kan leda till fara för brand.

• Du får inte sitta eller stå på högtalaren och inte låta barn leka

på den.

• Placera inte stora eller tunga föremål ovanpå högtalaren.

Rengöring av högtalarhöljet

Vid normal användning bör det räcka med att torka av med en torr

duk för att hålla höljet rent. Om så erfordras, kan du rengöra med

en duk som har doppats i ett neutralt rengöringsmedel som har

spätts ut fem eller sex gånger med vatten och vridits ur ordentligt.

Använd inte möbelvax eller kraftiga rengöringsmedel.

Använd aldrig thinner, bensen, insektssprayer eller andra

kemikalier på eller nära högtalaren, därför att sådana kommer att

korrodera ytorna.

Detta finns i kartongen

Högtalarkabel (3 m) x 1

Silikongummifot x 4

Garantibevis

Bruksanvisning (detta dokument)

K058_A_Sw

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat

för särskild hantering och återvinning.

I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och

återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt).

I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på

miljö och människors hälsa.

08_S-31C_Sv.fm 2 ページ２００９年７月２９日　水曜日　午後４時２４分

Sve

nska

Placering

Val av högtalarsystemets placering

• Ljud som spelas genom högtalarna påverkas lätt på subtila

sätt av förhållandena i lyssningsrummet.

• För att få bästa tänkbara ljud skall du välja ett stabilt golv för

att ställa upp högtalarna och placera dem på det sätt som

bilden nedan visar. Nivån för basljuden kan justeras genom att

du ställer högtalarna närmare eller längre bort från väggen.

Ställ högtalarna så att de står lika långt från sidoväggarna för

att få ett balanserat ljud.

• Om rummet har mycket återklanger rekommenderar vi att du

hänger tunga gardiner på väggarna och/eller lägger en matta

på golvet för att dämpa ljudet. För att få bästa tänkbara ljud

skall du täcka väggarna helt.

• Denna högtalare är avsedd att användas i en bokhylla och ger

bästa ljudåtergivning när den placeras på ett solitt och jämnt

underlag ovanför golvnivå. På golvet ger högtalaren ett

dånande och odefinierat ljud.

• Pioneer tar inte på sig något som helst ansvar för skador som

uppstår på grund av ihopsättning, felaktig montering,

otillräcklig förstärkning, felaktig användning av högtalaren,

naturkatastrofer, etc.

Användning av skumgummiproppen

På enhetens baksida finns en skumgummipropp för justering av

basljudet. Du kan ta bort skummgummiproppen om du vill, för att

skapa en annan basbetoning.

Följande är en allmän vägledning för användning av

skumgummiproppen:

• Placering i mitten av ett stereorack: Lämna

skumgummiproppen på plats

• Placerad ovanpå ett rack eller på golvet: Tag bort

skumgummiproppen

När silikongummifötter används

Dessa högtalare har försetts med silikongummifötter. Justera

dem i de fyra hörnen för att ge bästa tänkbara stabilitet.

Genom att använda mallen (se sista sidan) blir det allra enklast att

justera inställningsvinkeln.

Användning av mallen

Öppna hålet i mallen längs den linje som indikerar din

önskade inställningsvinkel.

Passa in linjen längs enhetens framsida och passa

därefter in mallen mot högtalarhöljet.

Sätt fast de fyra silikongummifötterna i de fyra utskurna

hålen.

Fastsättning och borttagning av grillen

Vi rekommenderar att dessa högtalare används med grillen

fastsatt, men den kan tas bort om du så vill. Följ dessa anvisningar

vid borttagning:

Tag bort grillen genom att sätta fingrarna på utsidan av

den nedre delen av grillen och dra varsamt utåt. Gör därefter

samma sak vid den övre delen för att lossa grillen.

För att sätta tillbaka grillen skall du hålla den med

triangelsymbolen pekande uppåt, därefter passa in de fyra

tapparna på grillens baksida mot hålen i högtalaren och

trycka in ordentligt.

Tvinga inte in skumgummiproppen för långt i hålet,

därför att den då kan pressas in i högtalaren så att det

blir omöjligt att ta bort den.

50 cm

20 cm

Viktigt

Skumgummipropp

0 5 101520

08_S-31C_Sv.fm 3 ページ２００９年７月２９日　水曜日　午後４時２４分

Anslutningar

Till dessa högtalare medföljer inga högtalarkablar för anslutning

till en förstärkare.

Anslutning av kablarna

Stäng av strömmen till förstärkaren.

Anslut högtalarkablarna till ingången på högtalarens

baksida. Den röda ingångens polaritet är positiv (+) och den

svarta är negativ (–).

Lösgör knopparna på ingångarna och anslut högtalarkablarna till

var sitt hål på terminalerna och dra fast knopparna.

Anslut de andra ändarna av kablarna till förstärkarens

högtalarutgångar (för ytterligare upplysningar hänvisas till

förstärkarens bruksanvisning).

• Du kan också ansluta till högtalarterminalerna med en

banankontakt.

• När en banankontakt används, skall du först ta bort de kåpor

som täcker högtalarterminalen.

• Efter anslutningarna skall du dra lätt i kablarna för att

kontrollera att kabeländarna sitter fast ordentligt i

terminalerna. Slarviga anslutningar kan leda till störningar

och ljudavbrott.

• Om kablarnas kärntrådar lossnar från terminalerna, så att

kärntrådarna kommer i beröring med varandra, skapar det en

för hög belastning på förstärkaren. Detta kan göra att

förstärkaren slutar att fungera och förstärkaren kan till och

med skadas.

• Om du använder ett högtalarpar anslutet till en förstärkare,

kommer du inte att få normal stereoeffekt om polariteten

(

–

) för en av högtalarna (vänster eller höger) har förväxlats.

Röd terminal (+)

Svart terminal (–)

Strömmatningssidan

av högtalarledning

Jordningssidan av

högtalarledning

VIKTIGT

Dessa högtala

kontakte

ömfö

ande och

innehålle

FARLIG SPÄNNING

. Fö

att minska

isken fö

elekt

isk stöt nä

du anslute

elle

högtala

sladda

na ska nätkabeln d

as u

innan någon

oisole

ad del vid

D3-4-2-2-3_A_Sw

08_S-31C_Sv.fm 4 ページ２００９年７月２９日　水曜日　午後４時２４分

Sve

nska

Specifikationer

Hölje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bokhylletyp med basreflex

Utformning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-vägs

Woofer-element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm kon x 2

Diskantelement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,5 cm dome

Impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frekvensomfång . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz till 40 kHz

Känslighet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Maximal ineffekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Brytfrekvens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Yttermått . . . . . . . . . . . . . . . . .364 (B) mm x 146 (H) mm x 177 (D) mm

Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Medföljande tillbehör

Högtalarkabel (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Silikongummifot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Garantibevis

Bruksanvisning (detta dokument)

Tekniska data och utförande kan, i förbättringssyfte, ändras utan

föregående meddelande.

är ett varumärke som finns på en produkt med Pioneers

Phase Control-teknologi. Denna teknologi möjliggör högklassig

ljudåtergivning från varje komponent genom en förbättrad total

fasanpassning.

Utgiven av Pioneer Corporation.

Kopiering förbjuden.

Anmärkning

08_S-31C_Sv.fm 5 ページ２００９年７月２９日　水曜日　午後４時２４分

Tak for købet af dette produkt fra Pioneer.

Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan du skal anvende din model på korrekt vis. Gem brugsvejledningen

på et sikkert sted, når du er færdig med at læse den, så du senere kan konsultere den.

Inden du begynder

• Dette højttalersystems nominelle impedans er 6

. Slut

højttalersystemet til en forstærker med en

belastningsimpedans i området fra 4

til 16

(en model med

“4

to 16

” vist på højttalerudgangsterminalerne).

Iagttag venligst de følgende sikkerhedsforskrifter, således at

skade på højttalersystemet på grund af

indgangsoverbelastning undgås:

• Strømforsyningen til højttalersystemet må ikke overstige

den højeste tilladte indgang.

• Anvend ikke en for kraftig forstærkerlydstyrke, når du

anvender en grafisk equalizer til at fremhæve kraftig lyd i det

højfrekvente område.

• Tving ikke en forstærker med svag strømforsyning til at

producere en kraftig lyd (forstærkerens harmoniske

forvrængning vil blive øget, hvorved højttaleren kan lide

skade).

Forsigtig: installation

• Monter ikke disse højttalere på væggen eller loftet. De kan

falde ned og være årsag til tilskadekomst.

• Monter ikke højttalerne i højden i loftet eller på væggen. Hvis

de monteres forkert, kan højttalergitteret falde ned og være

årsag til materiel skade og personskade.

• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter

anvisningerne, når du tilslutter apparaterne. Sørg for at

anvende de rigtige tilslutningskabler.

Forsigtig: i brug

• Anbring ikke højttaleren på en ustabil flade. Den kan i så fald

udgøre en fare, hvis den vælter, og desuden øve skade på

udstyret.

• Anvend ikke højttaleren til at frembringe forvrænget lyd i et

længere tidsrum. Dette kan resultere i fare for brand.

• Lad være med at sidde eller stå på højttaleren og lad ikke børn

lege på højttaleren.

• Anbring ikke store og tunge genstande oven på højttaleren.

Rengøring af højttalerkabinettet

Ved normal brug bør aftørring med en tør klud være tilstrækkeligt

til at holde kabinettet rent. Om nødvendigt rengøres med en klud,

som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem

eller seks gange med vand og derefter vredet godt op. Anvend ikke

møbelpolitur eller rensemidler.

Anvend aldrig fortynder, rensebenzin, insektspray eller andre

kemikalier på eller i nærheden af denne enhed, da disse midler vil

ødelægge overfladerne.

Kassen indeholder

Højttalerkabel (3 m) x 1

Silikonegummifod x 4

Garantibevis

Brugsanvisning (dette dokument)

EU’s

K058_Da

09_S-31C_Da.fm 2 ページ２００９年７月２９日　水曜日　午後４時２４分

Dansk

Installationsanvisninger

Valg af installationssted for højttalersystemet

• Lyd fra højttalersystemet påvirkes nemt på en umærkelig

måde af forholdene på lyttestedet.

• Den bedste lyd opnås ved at man stiller højttalerne på et solidt

gulv og placerer dem som vist herunder. Niveauet af baslyd

kan reguleres ved at man flytter højttalerne nærmere til eller

længere fra væggen. Indstil højttalerne, så de er i samme

afstand fra deres respektive sidevægge, således at en

balanceret lyd garanteres.

• Hvis der er meget efterklang i rummet, anbefaler vi at du

hænger noget tungt stof på væggene og/eller lægger et tæppe

på gulvet for at dæmpe lyden. Det bedste resultat opnås ved at

man dækker væggene helt.

• Denne højttaler er af bogreol-typen, som vil yde dens bedste,

hvis den anbringes på en solid, plan flade og ikke på gulvet.

Anbringelse af højttaleren direkte på gulvet, vil resultere i en

buldrende, udefineret lyd.

• Pioneer påtager sig intet ansvar for skader, som er et resultat

af samling, fejlagtig montering, utilstrækkelig forstærkning,

misbrug af produktet, naturrelaterede påvirkninger og

lignende.

Anvendelse af skumplastproppen

På bagsiden af apparatet er der en skumplastprop, som gør det

muligt at regulere baslyden. Om ønsket kan skumplastproppen

fjernes, således at en anderledes basfremhævelse opnås.

Følgende kan tages som generelle retningslinjer for brug af

skumplastproppen:

• Monteret i midten af en et rack: Lad skumplastproppen være,

hvor den er

• Monteret oven på et rack eller på gulvet: Fjern

skumplastproppen

Når silikonegummifødderne anvendes

Dette højttalersystem er udstyret med silikonegummifødder.

Anvend dem til at indstille de fire hjørner, så optimal stabilitet

opnås.

Anvendelse af skabelonen (se sidste side) gør det nemmest at

indstille indstillingsvinklen.

Anvendelse af skabelonen

Åbn hullet i skabelonen langs den linje, som angiver den

indstillingsvinkel, der ønskes.

Sæt linjen ud for apparatets forside og sæt derefter

skabelonen ud for kabinettet.

Fastgør de fire silikonegummifødder på linje med de fire

udskårne huller.

Påsætning og aftagning af gitteret

Det anbefales, at dette højttalersystem anvendes med gitteret

påsat, men om ønskes kan det tages af. Følg disse anvisninger for

aftagning:

Gitteret tages af ved at du anbringer fingrene på

ydersiden af gitteret mod undersiden og forsigtigt trækker

det udad. Udfør derefter det same på oversiden for at aftage.

For at sætte gitteret på igen, skal du holde gitteret med

det trekantede symbol vendende opad og derefter sætte de

fire tapper på gitteret ud for hullerne i højttaleren og trykke

fast ind.

Undlad at bruge ekstrem kraft til at sætte den ind i

hullet, da den derved kan blive trykket ind i

højttaleren og blive umulig at tage ud igen.

50 cm

20 cm

Vigtigt

Skumplastprop

0 5 101520

09_S-31C_Da.fm 3 ページ２００９年７月２９日　水曜日　午後４時２４分

Tilslutninger

Denne højttaler inkluderer ikke højttalerkabler, som anvendes til

tilslutning af en forstærker.

Tilslutning af kablerne

Sluk for forstærkeren.

Sæt højttalerkablerne i indgangsterminalerne på

bagsiden af højttaleren. Med hensyn til

indgangsterminalernes polaritet er rød positiv (+) og sort

negativ (–).

Løsn knapperne på indgangsterminalerne og sæt

højttalerkabeltrådene ind i hver terminalklemmeåbning.

Sæt den anden ende af kablerne i udgangsterminalerne

på forstærkerens højttaler udgangsterminaler (vi henviser til

brugsanvisningen for din forstærker angående yderligere

detaljer).

• Du kan også anvende højttalerer’ terminaler med bananstik til

denne tilslutning.

• Når et bananstik anvendes, skal de hætter, der sidder over

højttalerterminalen, tages af.

• Træk let i kablerne, når du har sat stikkene i, for at sikre dig, at

kabelenderne er sat ordentligt i terminalerne. Mangelfuld

tilslutning kan frembringe støj i og afbrydelser af lyden.

• Hvis kabeltrådene skulle falde ud af terminalerne, således at

der er risiko for at de kan komme i kontakt med hinanden, vil

forstærkeren blive udsat for en ekstra stor belastning. Dette

kan bevirke, at forstærkeren holder op med at fungere og kan

endog medføre skade på forstærkeren.

• Hvis du anvender et sæt højttalere, som er sluttet til en

forstærker, vil du ikke kunne opnå den normale stereovirkning,

hvis polariteten (

–

) af en af højttalerne (venstre eller højre)

er i modfase.

Rød terminal (+)

Sort terminal (–)

Højttalerledning

på strømside

Højttalerledning

på jordside

FORSIGTIG

Disse højttalerterminaler kan ståunder

FARLIG

SPÆNDING

. For at undgå fare for elektriske stød måder

i forbindelse med tilslutning og fjernelse af

højttalerledningerikke røres ved uisolerede dele, inden

strømforsyningen er afbrudt.

D3-4-2-2-3_Da

09_S-31C_Da.fm 4 ページ２００９年７月２９日　水曜日　午後４時２４分

Dansk

Tekniske specifikationer

Kabinet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Basrefleks, bogreol-type

Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-vejs

Bashøjttaler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm kegle x 2

Diskanthøjttaler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,5 cm dome

Impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frekvensgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz til 40 kHz

Følsomhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Maks. indgangseffekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Delefrekvens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Udvendige mål . . . . . . . . . . . .364 (B) mm x 146 (H) mm x 177 (D) mm

Vægt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Medfølgende tilbehør

Højttalerkabel (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Silikonegummifod. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Garantibevis

Brugsanvisning (dette dokument)

Tekniske specifikationer og design kan ændres uden varsel på

grund af forbedringer.

er et varemærke for et produkt med Pioneers fasekontrol-

teknologi. Denne teknologi muliggør højkvalitets lydgengivelse via

hver enkelt komponent ved forbedring af den generelle

faseoverensstemmelse.

Published by Pioneer Corporation.

Alle rettigheder forbeholdes.

Bemærk

09_S-31C_Da.fm 5 ページ２００９年７月２９日　水曜日　午後４時２４分

Vi takker for innkjøpet av dette Pioneer-produktet.

Vennligst les gjennom denne bruksanvisning slik at du blir godt fortrolig med riktig betjening av denne modellen. Etter å ha nøye

gjennomlest brukerveiledningen bør den oppbevares på et trygt sted for fremtidig konsultasjon.

Før du går i gang

• Den nominelle impedansen for høyttalersystemet er 6

Koble høyttalersystemet til en forsterker som har en

belastningsimpedanse på mellom 4

og 16

(modeller som

er merket med “4

to 16

” på høyttalernes

utgangsterminaler).

For å unngå skade på høyttalerne pga. overbelastning, bør du

vennligst iaktta følgende forholdsregler:

• Ikke belast høyttalersystemet i overkant av det som er

spesifisert som maksimal inngangseffekt.

• Ved bruk av en grafisk equalizer for å forsterke lydbildet i

høyfrekvensområdet, må det ikke benyttes et overdrevent

høyt volumnivå med forsterkeren.

• Forsøk aldri å trekke høye volumnivåer fra en forsterker med

lav yteevne (forsterkerens harmoniske forvrengning vil øke

og kan dermed påføre skade på høyttaleren).

Forsiktig: Installasjon

• Ikke fest disse høyttalerne til vegger eller tak. De kan falle ned

og dermed påføre personskader.

• Ikke monter høyttalerne høyt opp i et tak eller på en vegg. Hvis

de festes uforsvarlig kan de falle ned og dermed påføre skade

på person eller utstyr.

• Slå av og frakoble alt stereoutstyr og følg brukerveiledningene

når komponenter skal tilkobles. Pass på å bruke egnede kabler

for tilkoblingene.

Forsiktig: Ved bruk

• Ikke plasser høyttalerne på ustabile flater. Risiko for

personskade oppstår hvis de velter, så vel som at utstyret kan

skades.

• Ikke benytt høyttalerne til avspilling av forvrengte lyder i lengre

tid. Dette medfører risiko for brann.

• Ikke sitt eller stå på høyttalerne eller la barn leke oppå

høyttalerne.

• Ikke plasser store eller tunge gjenstander oppå høyttalerne.

Rengjøring av høyttalerkabinettet

Ved normal bruk er det tilstrekkelig å rengjøre kabinettet ved å

tørke det av med en tørr klut. Om nødvendig kan det tørkes av med

en klut dyppet i et nøytralt rensemiddel som har blitt uttynnet fem

til seks ganger med vann og deretter vridd godt opp. Unngå bruk

av møbelvoks og skuremidler.

Bruk aldri tynningsmidler, bensin, insektspray eller andre

kjemikalier på eller i nærheten av enhetene da disse kan tære på

overflatene.

Eskens innhold

Høyttalerkabel (3 m) x 1

Silikon-gummifot x 4

Garantikort

Bruksanvisning (dette dokumentet)

pluss

K058_No

10_S-31C_No.fm 2 ページ２００９年７月２９日　水曜日　午後４時２５分

Norsk

Installering

Valg av høyttalersystemets plassering

• Lyd som avspilles via et høyttalersystem kan lett bli påvirket på

diverse måter av forholdene i rommet hvor lyttingen pågår.

• For å oppnå best mulig lyd bør du velge å plassere høyttalerne

på et solid gulv og stille de som anvist nedenfor.

Bassregisterets nivå kan justeres ved å flytte høyttalerne i

kortere eller lengre avstand fra veggen. Juster høyttalerne slik

at de står i samme avstand fra sine respektive vegger slik at du

oppnår et balansert lydbilde.

• Hvis rommet har mye gjenklang anbefales det å henge et tykt

tøystykke på veggene og/eller plassere et teppe på gulvet for å

dempe lyden. Best resultat oppnås ved å dekke veggene

fullstendig.

• Disse høyttalerne er beregnet for bokhyller og vil gi best ytelse

når de plasseres på en solid, jevn flate i avstand fra gulvet.

Plassering av høyttalerne direkte på gulvflater vil som regel

resultere i drønnende lyd som mangler definisjon.

• Pioneer påtar seg ikke ansvar for skader som eventuelt

oppstår ved sammenstilling, feil montering, utilstrekkelige

forsterkninger, feil bruk av produktet, naturkatastrofer eller

lignende.

Bruk av skumplugger

På enhetens bakside er det plassert en skumplugg som gjør det

mulig å justere basslyden. Hvis det ønskes kan skumpluggen

fjernes for å oppnå en annerledes fremheving av bassen.

Følgende punkter kan betraktes som generelle retningslinjer for

bruk av skumpluggen:

• Når plassert på midtre hylle: La pluggen bli sittende på plass

• Ved montering på toppen av et stativ eller på gulvet: Fjerne

skumpluggen

Bruk av silikon-gummifot

Dette høyttalersystemet er utstyrt med føtter laget av silikon-

gummi. Bruk disse til å justere de fire hjørnene slik at du oppnår

maksimal stabilitet.

Stensilen (se siste side) vil gjøre det enklere å finne riktig

atillingsvinkel.

Bruk av stensil

Åpne hullene på stensilen som ligger på linje med ønsket

oppstillingsvinkelen.

Still hullene på linje med enhetens front og legg stensilen

på linje med kabinettet.

Fest de fire silikon-gummiføttene på linje med de fire

innfelte hullene.

Montering og fjerning av grillen

Vi anbefaler at dette høyttalersystemet blir brukt med grillnettet

satt på selv om det kan tas av om så ønskes. Følg disse

anvisningene for å ta det av:

Ta av grillen ved først å plassere fingrene på grillens

nedre ytterkanter og trekk den forsiktig mot deg. Gjør

deretter det samme med øvre del av grillen for å ta den av.

Sett grillen på igjen ved holde høyttalergrillen slik at

trekantmerket peker opp, før de fire tappene på grillens

bakside kant-i-kant med høyttalerens hull og gi et fast trykk.

Bruk aldri overdreven kraft når du skyver

skumpluggen inn i hullet da den kan bli skjøvet så

langt inn at den ikke lenger kan fjernes.

50 cm

20 cm

Viktig

skumplugg

0 5 101520

10_S-31C_No.fm 3 ページ２００９年７月２９日　水曜日　午後４時２５分

Tilkoblinger

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette

høyttalersystemet.

Tilkobling av kablene

Skru av forsterkerens strøm.

Koble høyttalerkablene til inngangsterminalene på hver

høyttalers bakside. Inngangsterminalenes polaritet: rød er

positiv (+) og sort er negativ (–).

Løsne knotten på hver inngangsterminal og skyv kabeltrådene inn

i hver av terminalstolpenes hull og stram deretter til knottene.

Koble kabelens andre ender til forsterkerens

utgangsterminaler (se forsterkerens brukerveiledning for en

mer detaljert forklaring).

• Du kan også bruke bananplugger for denne tilkoblingen.

• Hvis du benytter en bananplugg må du først fjerne hettene

som dekker høyttalerterminalene.

• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for

å bekrefte at de er godt nok festet til terminalene. Dårlige

tilkoblinger er ofte årsak til støy og brudd på lyden.

• Dersom det skulle forekomme at kabeltrådene skyves ut av en

terminal kan de komme i kontakt med hverandre, noe som kan

føre til at forsterkeren overbelastes. Dette kan medføre at

forsterkeren slutter å fungere og til og med påføre skade på

forsterkeren.

• Ved bruk av høyttalere som har blitt koblet til en forsterker, vil

du ikke oppnå normal stereoeffekt dersom polariteten (

–

) på

en av høyttalerne (høyre eller venstre) har blitt reversert.

Rød terminal (+)

Sort terminal (–)

Strømførende

høyttalerkabel

Jordet

høyttalerkabel

ADVARSEL

Disse høyttale

kontaktene lede

LIVSFARLIG strøm

a ut st

ømledningen fø

du koble

til elle

høyttale

ledningene og fø

du be

noen uisole

dele

, dette fo

å unngå fa

e fo

elekt

isk støt.

D3-4-2-2-3_A_No

10_S-31C_No.fm 4 ページ２００９年７月２９日　水曜日　午後４時２５分

Norsk

Spesifikasjoner

Kammer . . . . . . . . . . . . . . . . . . . . . . . Bassrefleks beregnet for bokhylle

Konfigurasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-veis

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 cm cone x 2

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,5 cm dome

Impedans. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frekvensrespons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz til 40 kHz

Sensitivitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Maksimal inngangeffekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Crossover-frekvens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Utvendige dimensjoner . . . . .364 (B) mm x 146 (H) mm x 177 (D) mm

Vekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Medfølgende utstyr

Høyttalerkabel (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Silikon-gummifot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Garantikort

Bruksanvisning (dette dokumentet)

Spesifikasjoner og utforming kan bli endret uten forutgående

varsel grunnet produktutbedringer.

er et varemerke som finnes på produkter som inneholder

Pioneers fasekontrollteknologi (Phase Control). Denne

teknologien muliggjør lydgjengivelse gjennom hver komponent

ved å forbedre helhetlig fasetilpasning.

Utgitt av Pioneer Corporation.

Alle rettigheter reservert.

Merk

10_S-31C_No.fm 5 ページ２００９年７月２９日　水曜日　午後４時２５分

Kiitämme tämän Pioneer-laitteen hankinnasta.

Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta mallin käyttötoimet tulevat tutuiksi. Kun ohjeet on luettu, pane ne säilöön

johonkin varmaan paikkaan, josta ne tarvittaessa löytyvät.

Ennen kuin aloitat

• Tämän kaiutinjärjestelmän nimellisimpedanssi on 6

. Liitä

kaiutinjärjestelmä vahvistimeen, jonka kuormitusimpedanssi

on 4

- 16

(malli, jossa on “4

to 16

” näkyvissä

kaiuttimien lähtöliittimissä).

Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta

johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun

tulon.

• Kun graafista taajuuskorjainta käytetään korkeataajuisen

alan äänekkäiden äänien korostamiseen, älä käytä liian

suurta äänenvoimakkuutta vahvistimessa.

• Älä pakota matalatehoista vahvistinta antamaan kovaa

ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet

saattavat vahingoittua).

Huomautus: asennus

• Älä kiinnitä näitä kaiuttimia seinälle tai kattoon. Kaiuttimet

saattavat pudota ja aiheuttaa vammoja.

• Älä asenna kaiuttimia istuma-asennon päälle kattoon tai

seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja

aiheuttaa vahinkoja tai henkilövammoja.

• Kun liität laitteita, katkaise AV-laitteesta virta, irrota

verkkojohto ja katso ohjeita. Varmista, että käytät oikeita

liitäntäjohtoja.

Huomautus: käytössä

• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin

saattaa aiheuttaa vahinkoja ja mennä rikki.

• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä

saattaa aiheuttaa tulipalovaaran.

• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä

sen kanssa.

• Älä aseta suuria tai painavia esineitä kaiuttimen päälle.

Kaiuttimen pintojen puhdistaminen

Tavallisessa käytössä pintojen pyyhkimen kuivalla kankaalla riittää

kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka

on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun

neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Älä käytä

huonekaluvahoja tai puhdistimia.

Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita

kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet

syövyttävät sen pintaa.

Mitä pakkaukseen kuuluu

Kaiutinjohto (3 m) x 1

Silikonikumijalka x 4

Takuutodistus

Käyttöohjeet (tämä asiakirja)

K058_Fi

11_S-31C_Fi.fm 2 ページ２００９年７月２９日　水曜日　午後４時２６分

Suo

Asennus

Kaiuttimien paikan valinta

• Kuuntelupaikan äänet vaikuttavat helposti kaiutinjärjestelmän

kautta toistuvaan ääneen.

• Jotta ääni toistuisi parhaalla mahdollisella tavalla, aseta

kaiuttimet vakaalle lattiapinnalle ja sijoita ne alla kuvatulla

tavalla. Matalien äänten tasoa voidaan säätää siirtämällä

kaiuttimet lähemmäs tai kauemmas seinästä. Säädä

kaiuttimet niin, että ne ovat samalla etäisyydellä

seinäpinnoista, jotta ääni olisi tasapainossa.

• Jos huoneessa on paljon jälkikaiuntaa, suosittelemme

raskaan kankaan ripustamista seinille ja/tai maton

asettamista lattialle, jotta ääni vaimenee. Peitä seinät

kokonaan, jotta tulos olisi paras mahdollinen.

• Tämä kaiutin on kirjahyllytyyppinen kaiutin, joka toimii

parhaiten asennettuna tukevalle, tasaiselle pinnalle pois

lattialta. Kaiuttimen asentaminen suoraan lattialle antaa

samean ja epäselkeän äänen.

• Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat

seurausta sijoittamisesta, virheellisestä asennuksesta,

riittämättömästä vahvuuden voimistamisesta, laitteen

virheellisestä käytöstä, luonnonmullistuksista jne.

Vaahtomuovipistokkeen käyttö

Tämän laitteen takana on vaahtomuovipistoke bassoäänen säätöä

varten. Tämä vaahtomuovipistoke voidaan ottaa pois tarvittaessa

erilaisen bassokorostuksen saamiseksi.

Seuraavassa on yleisiä sääntöjä vaahtomuovipistokkeen käyttöä

varten:

• Asennettaessa telineen keskelle: Anna

vaahtomuovipistokkeen olla paikallaan

• Asennettaessa telineelle tai lattialle: Irrota

vaahtomuovipistoke

Käytettäessä silikonikumijalkoja

Näissä kaiuttimissa on silikonikumijalat. Pane ne neljän kulmaan,

jotta kaiuttimet pysyvät mahdollisimman vakaina.

Säätökulma on helppo säätää kaavaimen avulla (katso sivun

lopusta).

Kaavaimen käyttö

Avaa kaavaimessa oleva aukko haluttua säätökulmaa

osoittavalta viivalta.

Sovita viiva laitteen etuosaan ja sovita kaavain sitten

koteloon.

Kiinnitä neljä silikonikumijalkaa neljän leikkausaukon

kohdalle.

Verkon kiinnittämien ja irrottaminen

Suosittelemme, että näitä kaiuttimia käytetään verkko

kiinnitettynä, mutta haluttaessa se voidaan kuitenkin irrottaa.

Irrota verkko noudattamalla seuraavia ohjeita:

Irrota verkko ottamalla sormillasi kiinni verkon alaosasta

ja vetämällä varovasti eteenpäin. Irrota sitten samalla tavalla

yläpuolelta.

Verkko kiinnitetään takaisin paikalleen pitämällä

verkkoa niin, että kolmiotunnus osoittaa ylöspäin,

kohdistamalla verkon takana olevat neljä tappia

kaiuttimessa oleviin aukkoihin ja painamalla lujaa.

Älä pane vaahtomuovipistoketta aukkoon väkisin, sillä

se saattaa painautua kaiuttimen sisään, jolloin sitä ei

saa pois.

50 cm

20 cm

Tärkeää

Vaahtomuovipistoke

0 5 101520

11_S-31C_Fi.fm 3 ページ２００９年７月２９日　水曜日　午後４時２６分

Liitännät

Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja

vahvistimeen tapahtuvaa liittämistä varten.

Johtojen liittäminen

Katkaise virta vahvistimesta.

Liitä kaiutinjohdot kaiuttimen takana oleviin

tuloliittimiin. Tuloliittimen napaisuus: punainen on

positiivinen (+) ja musta negatiivinen (–).

Löysennä tuloliittimien nupit, aseta kaiutinkaapelijohtimet

kumpaankin liitinaukkoon ja kiristä lopuksi nupit.

Liitä johtojen toinen pää vahvistimen kaiuttimen

lähtöliittimiin (katso tarkemmat tiedot vahvistimen

käyttöohjeista).

• Kaiutinliittimet voidaan liittää myös banaanipistokkeella.

• Kun käytät banaanipistoketta, ota ensin pois suojukset, jotka

peittävät kaiutinliittimen.

• Kun pistokkeet on liitetty, varmista johdoista kevyesti

vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin.

Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.

• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet

pääsevät koskettamaan toisiaan, vahvistimeen kohdistuu

ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että

vahvistin lakkaa toimimasta ja vahingoittuu.

• Kun käytetään vahvistimeen liitettyjä kaiutinpareja, normaalia

stereotehostetta ei saada, jos yhden kaiuttimen (vasemman

tai oikean) napaisuus (

–

) on päinvastainen.

Punainen liitin (+)

Musta liitin (–)

Plus-kaiutinjohto

Miinus-kaiutinjohto

VAROTOIMET

Kaiutin

äätteet ovat

HENGENVAARALLISIA, kun virta

on päällä

. Estä sähköiskun vaa

a i

ottamalla

sähköjohto, ennen kuin kosketat e

istämättömiä osia

kaiutinkaa

eleita kytkettäessä tai i

otettaessa.

D3-4-2-2-3_A_Fi

11_S-31C_Fi.fm 4 ページ２００９年７月２９日　水曜日　午後４時２６分

Suo

Tekniset tiedot

Kotelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Bassorefleksi, kirjahyllytyyppi

Rakenne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-teinen

Bassokaiutin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm kartio x 2

Diskanttikaiutin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5 cm kalotti

Impedanssi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Taajuusvaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz – 40 kHz

Herkkyys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2,83 V)

Suurin tuloteho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 W

Jakosuodatintaajuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Ulkoiset mitat . . . . . . . . . . . . . 364 (L) mm x 146 (K) mm x 177 (S) mm

Paino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6 kg

Vakiovarusteet

Kaiutinjohto (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Silikonikumijalka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Takuutodistus

Käyttöohjeet (tämä asiakirja)

Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä

ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.

on Pioneerin vaihesäätötekniikalla varustettuihin

tuotteisiin merkitty tavaramerkki. Tämä teknologia mahdollistaa

korkealaatuisen äänentoiston kustakin osasta parantamalla

kokonaisvaiheen sopivuutta.

Julkaisija : Pioneer Corporation.

Kaikki oikeudet pidätetään.

Huom

11_S-31C_Fi.fm 5 ページ２００９年７月２９日　水曜日　午後４時２６分

Благодарим

вас

за

покупку

изделия

компании

Pioneer.

Пожалуйста

ознакомьтесь

настоящей

инструкцией

по

эксплуатации

чтобы

узнать

как

правильно

обращаться

приобретенной

вами

моделью

После

того

как

вы

закончите

ознакомление

инструкцией

сохраните

ее

надежном

месте

для

обращения

ней

будущем

Перед

началом

эксплуатации

•

Номинальное

полное

сопротивление

данной

акустической

системы

составляет

Подсоединяйте

акустическую

систему

только

усилителям

полным

сопротивлением

нагрузки

пределах

от

до

(

модели

на

выходных

контактах

на

колонки

которых

указано

“4

to 16

”).

целях

предотвращения

повреждения

акустической

системы

результате

входной

перегрузки

пожалуйста

соблюдайте

следующие

меры

предосторожности

•

Не

допускайте

подачу

на

акустическую

систему

сигналов

мощность

которых

превышает

значение

максимально

допустимой

мощности

на

входе

•

При

использовании

графического

эквалайзера

для

выделения

звучания

громких

звуков

высокочастотном

диапазоне

не

устанавливайте

на

усилителе

чрезмерно

высокий

уровень

громкости

•

Не

перегружайте

маломощный

усилитель

пытаясь

повысить

уровень

громкости

звучания

(

гармоническое

искажение

усилителя

увеличится

это

может

повредить

колонки

Внимание

установка

•

Не

закрепляйте

эти

колонки

на

стене

или

потолке

Они

могут

упасть

причинить

травму

•

Не

устанавливайте

колонки

над

головой

на

потолке

или

на

стене

При

неправильном

или

ненадежном

креплении

решетка

колонки

может

упасть

что

может

стать

причиной

повреждения

оборудования

или

травм

•

При

подсоединении

компонентов

выключайте

отсоединяйте

ваше

аудио

видеооборудование

из

розетки

читайте

соблюдайте

все

инструкции

Убедитесь

том

что

вы

используете

правильные

соединительные

кабели

Внимание

во

время

эксплуатации

•

Не

размещайте

колонки

на

неустойчивой

поверхности

Падение

колонки

может

создавать

опасности

для

людей

также

стать

причиной

повреждения

оборудования

•

Не

допускайте

вывод

через

колонки

искаженного

звука

течение

длительного

периода

времени

Это

может

создавать

опасность

возгорания

пожара

•

Не

садитесь

не

вставайте

на

колонки

также

не

позволяйте

детям

играть

на

колонках

•

Не

помещайте

на

колонки

большие

или

тяжелые

предметы

Чистка

корпуса

колонки

обычных

условиях

эксплуатации

достаточно

периодически

протирать

корпус

сухой

тканью

чтобы

поддерживать

корпус

чистоте

При

необходимости

протирайте

тканью

смоченной

нейтральным

моющим

средством

разбавленным

пяти

или

шести

частях

воды

хорошо

выжатой

Не

пользуйтесь

воском

или

моющими

средствами

для

мебели

Никогда

не

пользуйтесь

растворителями

бензином

инсектицидными

распылителями

или

другими

химическими

веществами

на

данном

устройстве

или

рядом

ним

поскольку

это

вызовет

коррозию

поверхности

Комплект

поставки

Колоночный

кабель

) x 1

Ножка

из

силиконового

каучука

x 4

Гарантийный

сертификат

Инструкции

по

эксплуатации

(

данный

документ

)

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует

отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая

предполагает соответствующее обращение, возврат и переработку.

Чacтные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные

изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в

cooтветcтвующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан,

передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья

людей.

K058_A_Ru

12_S-31C_Ru.fm 2 ページ２００９年７月２９日　水曜日　午後４時２７分

Pycc

ки

Правила

установки

Выбор

места

для

размещения

акустических

систем

•

Условия

помещении

прослушивания

оказывают

тонкое

воздействие

на

качество

звуков

воспроизводимых

через

акустические

системы

•

Для

достижения

наилучшего

качества

звучания

выберите

место

на

твердом

прочном

полу

расположите

колонки

как

это

показано

на

рисунке

внизу

Уровень

низкочастотных

звуков

можно

отрегулировать

передвигая

колонки

ближе

или

дальше

от

стены

Настройте

колонки

таким

образом

чтобы

они

были

расположены

на

одинаковом

расстоянии

от

стены

соответствующей

стороны

чтобы

обеспечить

сбалансированное

звучание

•

Если

комнате

наблюдается

значительный

эффект

реверберации

рекомендуется

повесить

плотную

материю

на

стены

или

постелить

на

пол

ковер

для

приглушения

звука

Для

достижения

лучших

результатов

полностью

закройте

стены

материей

•

Данные

колонки

представляют

собой

колонки

полочного

типа

»,

который

проявляет

свои

наилучшие

эксплуатационные

качества

при

размещении

на

твердой

ровной

поверхности

над

полом

Размещение

колонок

непосредственно

на

полу

усилит

реверберацию

что

приведет

гулкому

неясному

звучанию

•

Компания

Pioneer

не

несет

ответственность

по

возмещению

каких

либо

убытков

понесенных

результате

сборки

неправильного

монтажа

недостаточного

крепления

неправильной

эксплуатации

изделия

явлений

природы

Использование

втулки

из

пеноматериала

задней

стороны

данного

устройства

имеется

втулка

из

пеноматериала

позволяющая

выполнять

регулировку

звучания

низкочастотных

звуков

При

желании

втулку

из

пеноматериала

можно

удалить

для

получения

другой

силы

(

выразительности

)

низкочастотных

звуков

Следующие

рекомендации

представляют

собой

общие

правила

для

пользования

втулкой

из

пеноматериала

•

Установка

центре

стойки

Оставьте

втулку

из

пеноматериала

на

месте

•

Установка

сверху

на

стойке

или

на

полу

Удалите

втулку

из

пеноматериала

При

использовании

ножек

из

силиконового

каучука

Данные

акустические

системы

оснащены

ножками

из

силиконового

каучука

Используйте

их

при

установке

по

четырем

углам

чтобы

обеспечить

оптимальную

стабильность

Использование

трафарета

(

см

последнюю

страницу

)

поможет

максимально

просто

отрегулировать

угол

установки

Использование

трафарета

Сделайте

отверстие

трафарете

вдоль

линии

указывающей

желаемый

угол

установки

Совместите

линию

передней

панелью

устройства

затем

выровняйте

трафарет

по

корпусу

Прикрепите

четыре

ножки

из

силиконового

каучука

выровняв

их

по

четырем

вырезанным

основании

отверстиям

Установка

снятие

решетки

Данную

акустическую

систему

рекомендуется

использовать

установленной

решеткой

которую

то

же

время

при

желании

можно

снять

Чтобы

снять

решетку

следуйте

изложенным

ниже

инструкциям

Чтобы

снять

решетку

расположите

пальцы

внешней

стороны

нижней

части

решетки

осторожно

потяните

решетку

наружу

Повторите

то

же

действие

верхней

части

чтобы

отсоедините

решетку

Чтобы

снова

подсоединить

решетку

возьмите

решетку

колонки

треугольной

меткой

вверх

затем

совместите

четыре

штырька

на

обратной

стороне

решетки

отверстиями

корпусе

колонки

силой

нажмите

на

решетку

50 см

20 см

Важно

втулка из пеноматериала

Не

прилагайте

излишней

силы

при

установке

втулки

из

пеноматериала

отверстие

поскольку

она

может

войти

слишком

глубоко

колонку

ее

будет

невозможно

удалить

0 5 101520

12_S-31C_Ru.fm 3 ページ２００９年７月２９日　水曜日　午後４時２７分

Соединения

данной

колонке

не

прилагаются

колоночные

кабели

используемые

для

подсоединения

усилителю

Подсоединение

кабелей

Выключите

питание

усилителя

Подсоедините

колоночные

кабели

входным

контактным

разъемам

на

задней

панели

колонки

Полярность

входных

контактных

разъемов

обозначается

следующим

образом

красный

—

положительный

(+),

черный

—

отрицательный

(–).

Ослабьте

головки

на

входных

контактных

разъемах

вставьте

жилы

кабелей

колонки

отверстия

контактных

клеммах

затем

затяните

головки

Подсоедините

другие

концы

кабелей

выходным

контактным

разъемам

усилителя

(

за

подробным

описанием

обращайтесь

инструкциям

по

эксплуатации

вашего

усилителя

•

Для

подсоединения

контактным

разъемам

колонки

вы

также

можете

использовать

вилку

штекерного

(

бананового

)

типа

•

При

использовании

вилки

штекерного

типа

сначала

удалите

колпачки

закрывающие

контактные

разъемы

колонки

•

После

подсоединения

штепселей

слегка

потяните

за

кабели

чтобы

убедиться

том

что

концы

кабелей

надежно

закреплены

контактных

разъемах

Плохой

контакт

может

стать

причиной

возникновения

шумов

пропадания

звука

•

Если

провода

кабелей

будут

случайно

выдернуты

из

контактных

разъемов

войдут

контакт

между

собой

это

вызовет

чрезмерную

дополнительную

нагрузку

на

усилитель

Это

может

стать

причиной

сбоев

работе

даже

поломки

усилителя

•

Когда

вы

пользуетесь

комплектом

колонок

подсоединенных

усилителю

вы

не

сможете

получить

нормальный

эффект

стереофонического

звучания

если

полярность

(

–

)

подключения

одной

из

колонок

(

левого

или

правого

)

изменена

на

обратную

Красный контактный разъем (+)

Черный контактный

разъем (–)

Колоночный кабель

под напряжением

Нулевой колоночный

кабель

ВНИМАНИЕ

Если

система

ВКЛЮЧЕНА

прикосновение

контактам

громкоговорителей

ОПАСНО

Во

избежание

опасности

поражения

электрическим

током

при

подключении

или

отключении

кабелей

громкоговорителей

отсоединяйте

кабель

питания

прежде

чем

прикасаться

любым

неизолированным

деталям

D3-4-2-2-3_A_Ru

12_S-31C_Ru.fm 4 ページ２００９年７月２９日　水曜日　午後４時２７分

Pycc

ки

Технические

характеристики

Корпус

. . . . . . . . . . . . . . . . . . . . .

Полочного

типа

отражателем

басов

Конфигурация

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

полосы

Низкочастотный

динамик

. . . . . . . . . . . . . . . . . . . . . . .10-

см

конус

x 2

Высокочастотный

динамик

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5

см

купол

Сопротивление

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Частотная

характеристика

. . . . . . . . . . . . . . . . . . . . . .

от

Гц

до

кГц

Чувствительность

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

дБ

(2,83

)

Максимальная

входная

мощность

. . . . . . . . . . . . . . . . . . . . . . . . . 120

Вт

Частота

разделения

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

кГц

Габаритные

размеры

. . . . . . . . . .364 (

)

мм

x 146 (

)

мм

x 177 (

)

мм

Вес

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6

кг

Поставляемые

комплекте

принадлежности

Колоночный

кабель

) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Ножка

из

силиконового

каучука

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Гарантийный

сертификат

Инструкции

по

эксплуатации

(

данный

документ

)

Технические

характеристики

конструкция

могут

изменяться

без

предварительного

уведомления

связи

вносимыми

усовершенствованиями

является

товарным

знаком

наносимым

на

продукты

которых

применяется

технология

регулировки

фазы

Pioneer Phase

Control.

Данная

технология

позволяет

получать

высококачественное

звучание

воспроизводимых

каждым

компонентом

звуков

посредством

повышения

точности

настройки

уровня

фазировки

Издано

Pioneer Corporation.

Все

права

защищены

Замечание

12_S-31C_Ru.fm 5 ページ２００９年７月２９日　水曜日　午後４時２７分

Zhtw

感謝您購買本台先鋒產品。

徹底閱讀本操作手冊，以便正確地操作您的產品。在您閱讀完後，請將手冊置於安全的地方以備未來參考。

開始之前

•

本揚聲器系統標稱阻抗

。請將揚聲器系統連接到負載阻抗

為

至

（揚聲器輸出端子標有 “

to 16

＂的型

號）範圍內的擴大機。

為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用

前的注意事項：

•

請勿對揚聲器提供超出輸入最大容許量的電源。

•

為強調高頻率的大音響而使用圖形等化器時，請勿過度使用

擴大機的音量。

•

請試一下勿使低音頻的擴大機輸出大音量的噪音（由于擴大

機諧波失真而加大音量有可能破壞揚聲器）。

注意：

安裝

•

請勿將揚聲器安置在牆壁或天花板上。落下時有可能帶來傷

害。

•

請勿將揚聲器安置在頭上的天花板或牆壁上。安裝不正確時，

揚聲器護網有可能落下而損壞或帶來人體的傷害。

•

連接組件時，請關掉

設備並把插銷拔下來。請參考操作手

冊，務必確認清楚正確的連接電纜。

注意：

使用中

•

請勿將揚聲器放置在不穩定的平面台。這樣掉下來時，會受害

或使裝置設備損壞。

•

請勿長時間使用揚聲器輸出失真音效。這可能會導致起火。

•

請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊玩。

•

請勿在揚聲器上放置大型物或重量大的物件。

揚聲器機箱的維護

平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。必要時請

用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布

擦拭。請勿用家具用的打蠟或清潔劑。

由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、

揮發油、殺虫劑或其他化學藥品。

包裝箱中的內容

揚聲器電纜（

3 m

）

x 1

矽膠腳墊

x 4

保修卡

操作手冊（本手冊）

S-31C_Zhtw.fm Page 2 Wednesday, July 29, 2009 2:42 PM

Zhtw

中國語

如何安裝

選擇安置揚聲器系統的地方

•

透過揚聲器播放的聲音會受到聆聽空間情況的微妙影響。

•

為了得到最好的音效，請選擇將揚聲器放置在實心地板上，並

依照如下所示的位置擺放揚聲器。將揚聲器朝向離牆壁更近或

更遠的位置移動可以調整低音位準調整揚聲器。使揚聲器與周

遭的牆壁保持等距以確保聲音的平衡。

•

如果房間有很嚴重的迴響情況，建議您在牆壁上懸掛厚的織

品，並且／或在地板上放置地毯以減輕迴響。若要得到最好的

效果，請將牆壁完全覆蓋。

•

此揚聲器是書架式揚聲器，放在地板以外的實心水平表面上才

能發揮最佳效能。將揚聲器直接放在地板上會產生因低音過強

造成模糊的轟隆聲。

•

日本先鋒公司對於部件的組裝，錯誤設置、加強不夠充分、誤

用以及由自然行為所引起的故障，不負責一切損害的賠償責

任。

使用填充塞

在本機後側隨附有填充塞以供調整低音。若想產生不同的重低

音，可取下填充塞。

下列為填充塞的一般使用說明：

•

安裝在架子中間：

固定填充塞

•

安裝在架子頂部或地板上：

取下填充塞

使用矽膠腳墊時

這些揚聲器系統皆隨附矽膠腳墊。請利用矽膠腳墊調整四角，以

達到最佳穩定性。使用範本（請參看最後一頁）便能進行最輕鬆

的設定角度調整。

使用範本

沿所需設定角度的指示線打開範本中的孔洞。

將線條對齊本機前端，然後再對齊範本與機箱。

放上四個矽膠腳墊片，對齊四個切下的孔洞。

護網及裝卸

建議在本揚聲器系統上安裝護網，但如有需要可取下。若要取下，

請遵循指示：

如要拆下護網，將手指置於護網外側，朝外輕拉出。接著再

以相同的方式拆下上方護網。

如要重新安裝護網，請先固定住三角指標朝上的揚聲器護

網，再對齊護網後側四個腳位與揚聲器的孔洞，然後緊緊壓下。

請勿以重力強壓填充塞至孔洞中，這麼做可能會將填充塞

壓入揚聲器內部且無法取出。

50 cm

20 cm

२्

༳щ༭

0 5 101520

S-31C_Zhtw.fm Page 3 Wednesday, July 29, 2009 2:42 PM

Zhtw

連接

此揚聲器並不含有用於連接擴大機的揚聲器電纜。

電纜的連接

關閉擴大機的電源。

連接揚聲器接線於揚聲器背面的輸入端（下方）。輸入端子

的極性是紅色為正極（

），而黑色為負極（

–

）。

鬆開輸入端子上的旋鈕並將揚聲器連接線插入每個端子柱孔中，

然後鎖緊旋鈕。

將電纜的另一端連接於擴大機的揚聲器輸出端子上（詳細請

參照擴大機的操作手冊）。

•

您也可用一個香蕉插頭來連接揚聲器的端子。

•

使用香蕉插頭時，請先取下揚聲器端子的端蓋。

•

當連接插座後，請輕拉一下電纜的短部與端子確認是否確實的

連接好。不良的連接，將導致噪音與聲音的中斷。

•

如果電纜的接線時有脫落，使接線互相接觸導致擴大機的過度

負荷。這樣可能造成擴大機停止工作或損壞。

•

使用連接於擴大機的揚聲器套接時，揚聲器（左置或右置）的

正負極（

，

–

）連接錯誤的話，將無法得到正確的立體聲效果。

कՔᆓφ

(+)

༄Քᆓφ

(

−

)

ዦᆓඵᖑᏣጤ

೾ңᆓඵᖑᏣጤ

S-31C_Zhtw.fm Page 4 Wednesday, July 29, 2009 2:42 PM

Zhtw

中國語

規格

機殼

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

低音反射書架型

配置

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

路

低音揚聲器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm

錐形

x 2

高音揚聲器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5 cm

球頂型

電阻

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

頻率響應

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz

至

40 kHz

靈敏度

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB

(

2.83 V

)

最大輸入功率

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120 W

交越頻率

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

外形尺寸

. . . . . . . .364 mm

（寬）

x 146 mm

（高）

x 176 mm

（深）

重量

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.6 kg

附件

揚聲器電纜（

3 m

）

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

矽膠腳墊

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

保修卡

操作手冊（本手冊）

規格及設計有因產品改善而有所變更，恕不另行通知。

是根據日本先鋒公司開發的相控制的技術概念。這是通過

從錄音到播放改善階段匹配特性的產品所授予的商標。

日本先鋒公司出版。

版權

2009

日本先鋒公司。

S-31C_Zhtw.fm Page 5 Wednesday, July 29, 2009 2:42 PM

Zhcn

感谢惠购先锋产品。

请通读本使用说明书，以便掌握如何正确操作本装置。阅读本说明之后，请妥善保存以备日后参考。

使用之前

•

本扬声器系统的额定阻抗为

。将此扬声器系统连接到负载

阻抗范围为

至

的放大器上（扬声器输出端子上标记

有 “

至

”型号）。

为了避免因输入过载而损坏扬声器，请遵守以下注意事项：

•

不得给扬声器系统供给超过最大容许使用输入值的电源。

•

当利用图像均衡器增强高频范围内的声音时，不要使用过大

的放大器音量。

•

不要强制低功率放大器产生很大的音量（由于增加放大器的

谐波失真而损坏扬声器）。

注意：

安装

•

不要将这些扬声器安装在墙壁或屋顶上。否则，会跌落并引起

伤害。

•

不要将扬声器安装在屋顶或墙壁上。如果安装不当，扬声器格

栅就会跌落损坏或导致人身伤害。

•

在连接零部件时，请关闭并拔掉视听设备，同时请参考说明

书。必须保证使用正确的连接电缆。

注意：

使用中

•

请勿将扬声器放到不稳定的表面上。如果其跌落，就会引起伤

害以及设备损坏。

•

不得用扬声器长时间播放失真的声音。否则，会引发火灾。

•

不得坐在或站在扬声器上，不得让儿童在扬声器上玩耍。

•

不要在扬声器顶上放置大型或很重的物品。

清理扬声器机壳

常规使用过程中，用干布擦拭就足以保持机壳洁净。如有必要，

用一块蘸有稀释五至六倍的中性清洁剂且拧干的清洁布擦拭。不

得使用家具蜡或清洁剂。

不要在本装置上或附近使用稀释剂、汽油、昆虫喷雾剂或其他化

学制品，否则会腐蚀表面。

包装箱内的零部件

扬声器电缆（

3 m

）

x 1

硅橡胶支脚

x 4

保修证

使用说明书（即本说明书）

S-31C_Zhcn.fm Page 2 Wednesday, July 29, 2009 2:41 PM

Zhcn

中文

如何安装

选择安放扬声器系统的位置

•

扬声器系统播放的声音极易受到收听环境的影响，虽然影响

往往很细微。

•

为获得最佳音质，选择硬地板放置扬声器，请根据如下所示放

置扬声器。移动扬声器使之接近或远离墙壁，可调节低音电

平。调节扬声器，使之与相应侧壁等距，以确保声音均衡。

•

假若房间内有大量混响，建议在墙壁上悬挂厚重织物和／或

在地板上铺设地毯以减弱声音。为获得最佳效果，应完全覆盖

墙壁。

•

此扬声器属于书架式扬声器，置于坚硬地板平面时将达到最

佳性能。此扬声器直接安置于地板上将产生轰鸣且模糊的声

音。

•

日本先锋公司对于因装配、安装不当、加固不足、产品误用以

及自然作用等导致的损坏不承担责任。

使用泡沫插塞

本机后侧具有可调节低音的泡沫插塞。若要播放不同的低音重

音，可取下泡沫插塞。

以下部分可作为使用泡沫插塞的一般指南：

•

安装在机架中间：

将泡沫插塞留在原处

•

安装在机架顶部或地板上方：

取下泡沫插塞

使用硅橡胶支脚时

这些扬声器系统提供了硅橡胶支脚。用于调节四个角以实现最佳

稳定性。使用模板（请参见最后一页）最容易调节设定角度。

使用模板

沿着指示所需设定角度的线打开模板中的孔。

将线与装置前部对齐，然后将模板与机壳对齐。

安装四个硅橡胶支脚，使之与四个开孔对齐。

安装及拆除格栅

建议将此扬声器系统与随附的格栅网配合使用，但也可根据需要

拆除格栅网。若要拆除，请遵循以下说明：

若要拆除格栅，双手抓住格栅外侧（朝向扬声器底部）并轻

轻向外拉动。然后在顶部执行相同的操作以进行拆卸。

若要重新安装格栅，握住扬声器格栅，并使三角形符号朝

上，然后将格栅后侧的四个销子对准扬声器中的孔并紧紧压入。

由于可能塞入扬声器内部并无法取出，因此不得强行插入

泡沫插塞。

50 cm

20 cm

䞡㽕

സಪن๰

0 5 101520

S-31C_Zhcn.fm Page 3 Wednesday, July 29, 2009 2:41 PM

Zhcn

连接

本扬声器不带连接到放大器的扬声器电缆。

连接电缆

断开放大器电源。

将扬声器电缆连接到扬声器背面的输入端子上。输入端子的

极性：红色为正（

），黑色为负（

–

）。

松开输入端子上的旋钮并将扬声器电缆线插入每个端子浅孔，然

后拧紧旋钮。

将电缆的另一端连接到放大器的扬声器输出端子上（有关更

多详细情况，请参见放大器使用说明书）。

•

还能够用香蕉插头连接扬声器端子。

•

使用香蕉插头时首先拆除扬声器端子上的盖帽。

•

连接插头之后，要轻轻拉动电缆确认电缆终端可靠连接到端

子上。不良连接会使声音中出现噪音和中断。

•

如果电缆线偶然从端子中拔出而使线缆彼此接触，就会对放

大器产生过大的附加载荷。这可能会导致放大器停止工作，甚

至损坏放大器。

•

当使用放大器上连接的一组扬声器时，如果某一扬声器（左

置或右置）的极性（

，

–

）反接，则不能获得正常的音效。

ऽ๾ޤᏊ

(+)

फ๾ޤᏊ

(

−

)

ᆲ໌ධጸসܷღ

ᆲ໌ධࢥসܷღ

S-31C_Zhcn.fm Page 4 Wednesday, July 29, 2009 2:41 PM

Zhcn

中文

规格

扬声器箱

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

低音反射书架式

配置

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

声道

低音扬声器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm

音盆

x 2

高音扬声器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5 cm

球顶形

阻抗

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

频率响应

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz

至

40 kHz

灵敏度

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (2.83 V)

最大输入功率

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120 W

交叉频率

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

外形尺寸

. . . . . . . 364 mm

（宽）

x 146 mm

（高）

x 177 mm

（深）

重量

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.6 kg

随附附件

扬声器电缆（

3 m

）

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

硅橡胶支脚

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

保修证

使用说明书（即本说明书）

规格和设计因改进如有变更，恕不另行通知。

是印制到配备日本先锋公司相位控制技术产品上的商标。

通过改进整个相位匹配，利用此项技术就可由各个元器件获得高

品质的声音再现。

日本先锋公司出版。

版权

日本先锋公司。

⊼

S-31C_Zhcn.fm Page 5 Wednesday, July 29, 2009 2:41 PM

S-31C_Tem1.indd 1

2009/07/29 17:41:35

<SRD1396-B>

Published by Pioneer Corporation.

Publication de Pioneer Corporation.

Tous droits de reproduction et de

traduction réservés.

2009

ᄁ༌ຟġĻġ჏ࠝݢᏊĩ፩࣭ĪခᏁ቏ქ࢞ཌྷ

ݓፐġĻġ

፩࣭ຢࣴ༁༁ִࢗᇖኍฏਘ٠๲௸Ĳĳķखĵل

K002PCH*_A2_Zhcn

back_cover_31C.fm 6 ページ２００９年８月２８日　金曜日　午後８時０分

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Kiev Camera CT1-7462-000

Pioneer S-31C-K

Elta 2322USB

Konig Electronic Door phone intercom

Pioneer S-31C-QL: Specifications

Specifications: Pioneer S-31C-QL

Table of contents

Connexions

Anschlüsse

Collegamenti

Aansluitingen

Conexiones

Ligações

Anslutningar

Tilslutninger

Tilkoblinger

Liitännät

Соединения

Top 10 manuals

Additional manuals
