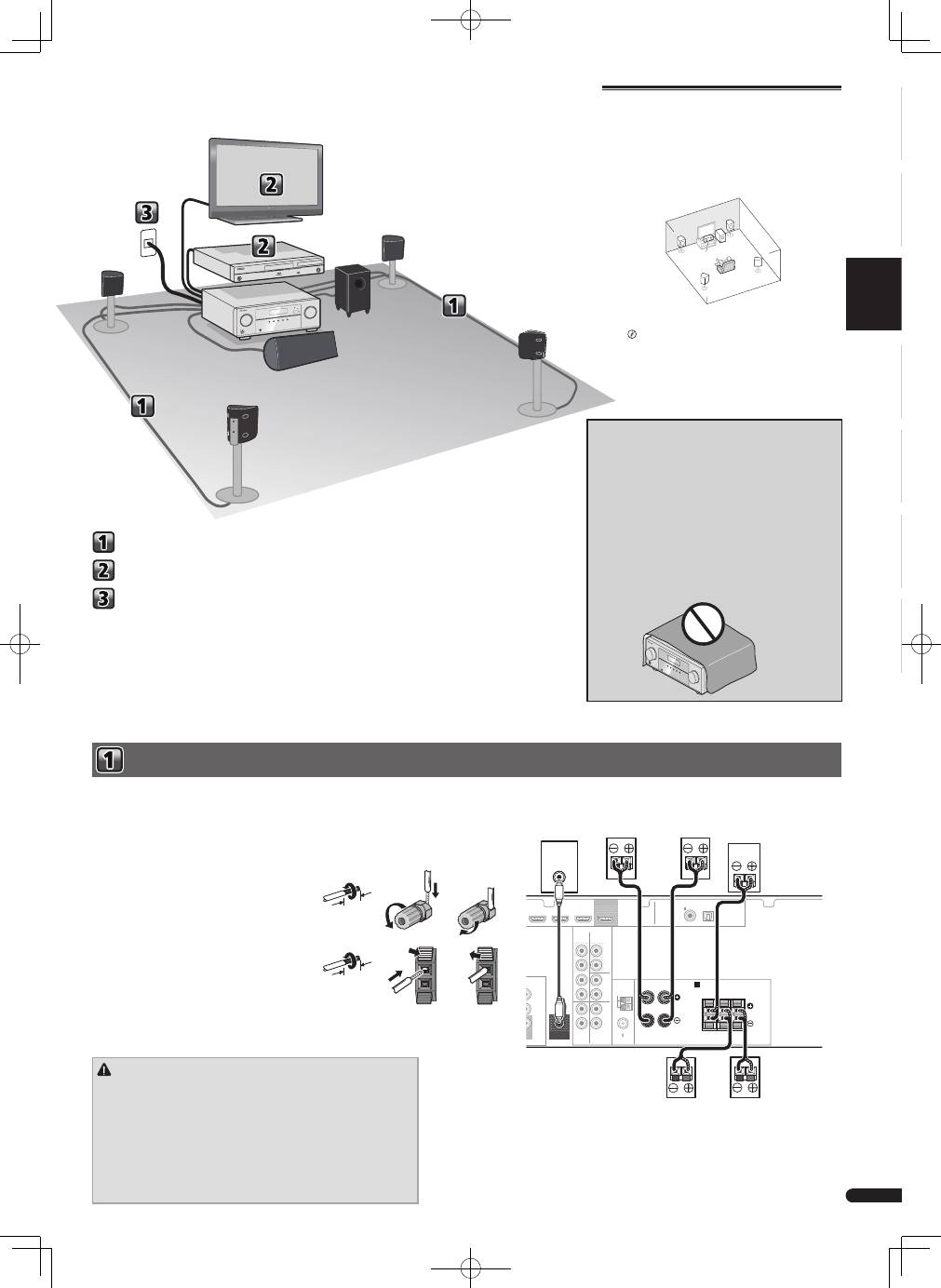

 Collegamento degli altoparlanti

 Collegamento degli altoparlanti

 Connettere una TV e componenti playback

 Collegamento del ricevitore

 ATTENZIONE

• I terminali degli altoparlanti sono sotto tensione, la stessa

PERICOLOSA tensione della corrente di rete. Per prevenire rischi di

folgorazioni nel corso delle operazioni di collegamento o di distacco

dei cavi degli altoparlanti, staccare il cavo di alimentazione principale

prima di toccare qualsiasi parte non isolata.

• Assicurarsi che il filo nudo dell’altoparlante sia attorcigliato e inserito

completamente nel terminale dell’altoparlante. Se la parte scoperta

di un cavo dovesse entrare in contatto con il pannello posteriore, può

prodursi un’interruzione di corrente per l’attivazione dell’interruttore

differenziale.

Assicuratevi di connettere l’altoparlante a destra al terminale destro (R) e quello a sinistra al terminale sinistro (L). Inoltre, assicurarsi che i terminali positivo e negativo (+/–)

del ricevitore corrispondano a quelli degli altoparlanti.

È possibile utilizzare altoparlanti con una nominale impedenza compresa tra 6

Ω

 e 16

Ω

.

Completate tutti i collegamenti prima collegare quest’unità alla presa d’alimentazione CA.

Collegamenti a fili nudi

Terminali degli altoparlanti anteriori:

1

Attorcigliare i trefoli esposti.

2

Allentare il terminale e inserire il filo

esposto.

3

Serrare il terminale.

Terminali dell’altoparlante centrale e degli

altoparlanti surround:

1

Attorcigliare i trefoli esposti.

2

Premere le linguette per aprirle e inserire

la parte scoperta del cavo.

3

Rilasciare le linguette.

Posizionamento degli altoparlanti

Il ricevitore funziona anche con due soli altoparlanti

stereo (gli altoparlanti anteriori dello schema); si

consiglia tuttavia di utilizzare almeno tre altoparlanti.

Una configurazione completa risulta ottimale per il

suono surround.

Per ottenere il miglior suono surround possibile,

installare gli altoparlanti come segue.

Sistema surround a 5.1 canali:

R

SL

L

SW

C

SR

• Inoltre, si possono connettere anche gli altoparlanti

surround posteriori.

l

“Connettere gli altoparlanti surround posteriori”

Flusso delle impostazioni del ricevitore

O

L

R

R

L

COAXIAL

AUDIO

SPEAKERS

ANTENNA

OPTICAL

ASSIGNABLE

OUT

A

CD-R/TAPE SURR BACK

PRE OUT

L

R

(Single)

(

CD-R / TAPE)

IN

CD/SAT

TOR

T

CD/SAT

DVD

IN

TV

IN

IN

IN

DVD

DVD IN

BD IN

CD/SAT IN

(

TV)

IN

1

IN

1

FM UNBAL

75

AM LOOP

CENTER

SURROUND

R

L

SUBWOOFER

PRE OUT

FRONT

R

L

OUT

LINE LEVEL

INPUT

Destro

anteriore

Centro

Sinistro

anteriore

Subwoofer

Destro

surround

Sinistro

surround

Completate tutti i

collegamenti prima di

collegare quest’unità alla

presa d’alimentazione CA.

Questa unità è un potente ricevitore AV dotato di molte

funzioni e molti terminali. Può venire usato senza

difficoltà dopo aver eseguito la procedura seguente per

fare i collegamenti e le impostazioni.

L

Sinistro

anteriore

SW

Subwoofer

C

Centro

Questo ricevitore

(VSX-322-K)

Lettore Blu-ray

Disc

TV

R

Destro

anteriore

SL

Sinistro surround

SR

Destro surround

AVVERTENZA PER LA VENTILAZIONE

Installare l’apparecchio avendo cura di lasciare un certo

spazio all’intorno dello stesso per consentire una adeguata

circolazione dell’aria e migliorare la dispersione del calore

(almeno 40 cm sulla parte superiore, 20 cm sul retro, e 20 cm

su ciascuno dei lati).

ATTENZIONE

L’apparecchio è dotato di un certo numero di fessure e di

aperture per la ventilazione, allo scopo di garantirne un

funzionamento affidabile, e per proteggerlo dal

surriscaldamento. Per prevenire possibili pericoli di incendi

le aperture non devono mai venire bloccate o coperte con

oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e

l’apparecchio non deve essere utilizzato appoggiandolo su

tappeti spessi o sul letto.

D3-4-2-1-7b*_A1_It

1

2

3

1

2

3

10 mm

10 mm
