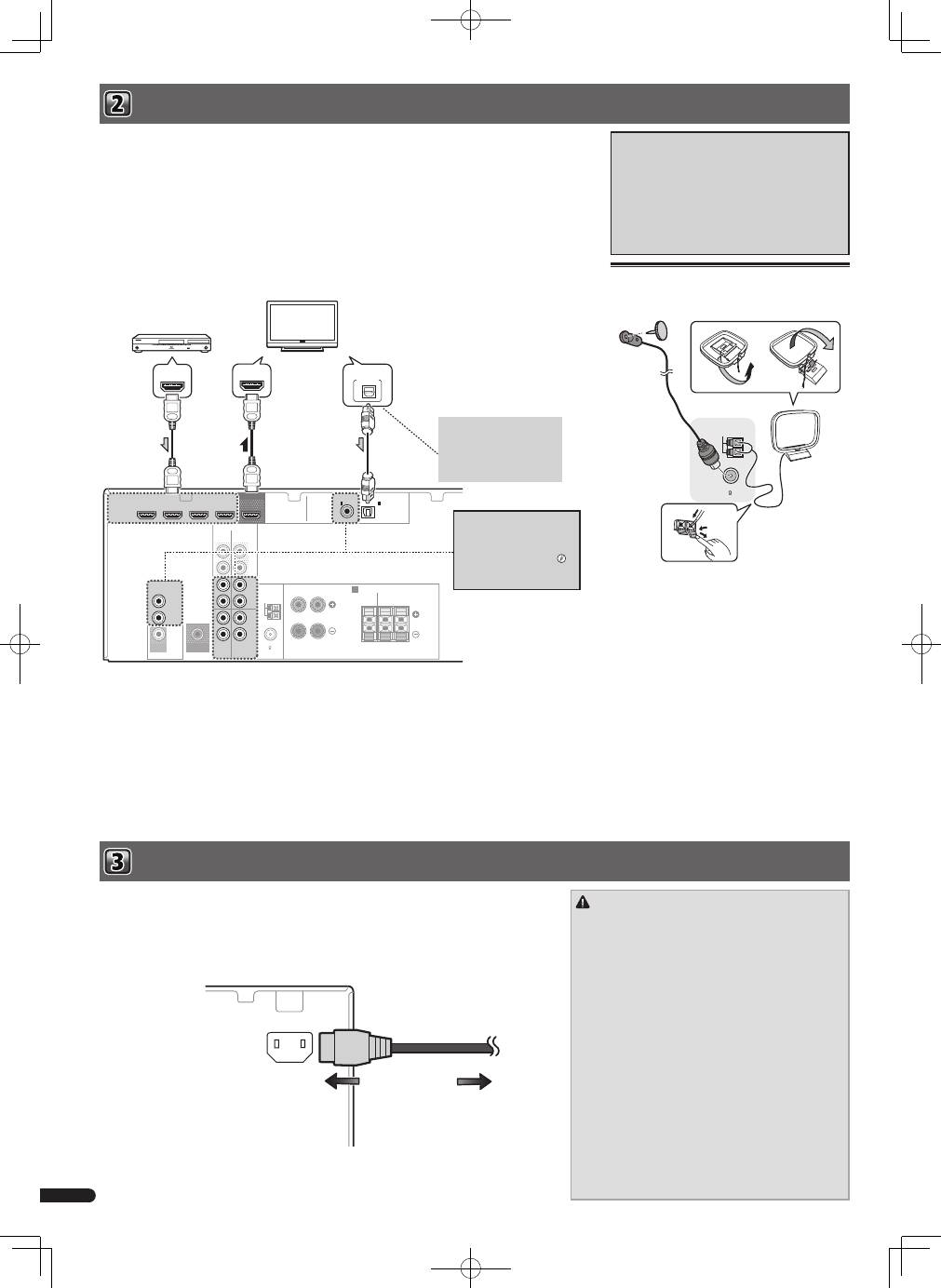

 Anschließen eines Fernsehers und von Wiedergabe-Geräten  Anschluss des Receivers an das Stromnetz

Wenn Sie über ein mit HDMI oder DVI (mit HDCP) ausgestattete Gerät verfügen (Blu-ray-Disc Player, usw.), können

Sie diese mit einem handelsüblichen HDMI-Kabel an diesen Receiver anschließen.

• Der folgende Anschluss/die folgende Einstellung ist erforderlich, um den Ton des Fernsehers über diesen

Receiver zu hören.

– Wenn der Fernseher die HDMI-Audio-Rückkanal- Funktion nicht unterstützt, den Receiver und den Fernseher

mit Audio-Kabeln anschließen (wie dargestellt).

– Wenn der Fernseher die HDMI-Audio-Rückkanal- Funktion unterstützt, wird der Ton des Fernsehers über den

HDMI-Anschluss in den Receiver eingegeben, so dass es nicht erforderlich ist, ein Audiokabel anzuschließen.

In diesem Falle ist ARC beim HDMI Setup auf ON einzustellen.

– Es kann sein, dass die ARC-Funktion nicht arbeitet, auch wenn die oben angegebenen Anschlüsse

vorgenommen worden sind. Verbinden Sie in diesem Falle den Receiver und den Fernseher mit einem

Audiokabel.

Über den Anschluss von Video-Ausgängen

Dieser Receiver ist nicht mit einem Videokonverter

bestückt. Wenn Sie HDMI-Kabel für das Anschließen

an das Eingangs-Gerät verwenden, müssen die

gleichen Kabel für das Anschließen an den Fernseher

verwendet werden.

Die vom analogen (Composite)- Videoeingang dieser

Einheit eingegebenen Signale werden nicht von

HDMI OUT ausgegeben.

HDMI

VIDEO

L

R

R

L

COAXIAL

AUDIO

SPEAKERS

ANTENNA

OPTICAL

ASSIGNABLE

OUT

A

CD-R/TAPE SURR BACK

PRE OUT

L

R

(Single)

(

CD-R / TAPE

)

IN

CD/SAT

MONITOR

OUT

CD/SAT

DVD

IN

TV

IN

IN

IN

DVD

DVR/BDR IN

DVD IN

BD IN

CD/SAT IN

(

TV

)

IN

1

IN

1

FM UNBAL

75

AM LOOP

CENTER

SURROUND

R

L

SUBWOOFER

PRE OUT

FRONT

R

L

OUT

HDMI IN

HDMI OUT

DIGITAL AUDIO OUT

OPTICAL

HDMI/DVI-kompatible Geräte

(Blu-ray-Disc Player, usw.)

HDMI-/DVI-kompatibler Fernseher

Wenn der Fernseher die HDMI-

Audio-Rückkanal- Funktion

nicht unterstützt, ist dieser

Anschluss erforderlich, um den

Ton der Fernsehers über den

Receiver zu hören.

Wenn das Gerät, das Sie

anschließen wollen, keinen

HDMI-Ausgang hat, kann

es über diese Anschlüsse

angeschlossen werden.

l

„Anschließen Ihres Gerätes

ohne HDMI-Anschluss“

 AUHTUNG

• Beim Anschließen und Trennen des Netzkabels immer

den Stecker anfassen. Ziehen Sie den Stecker nicht durch

Ziehen am Kabel heraus, und berühren Sie das Netzkabel

niemals mit nassen Händen, da dies einen Kurzschluss

oder einen elektrischen Schlag verursachen könnte. Das

Gerät, Möbelstücke oder andere Gegenstände nicht auf

das Netzkabel stellen und jegliches Einklemmen des

Netzkabels vermeiden. Niemals einen Knoten ins Netzkabel

machen oder es an anderen Kabeln festbinden. Das

Netzkabel sollte so verlegt werden, dass niemand darauf

treten kann. Ein beschädigtes Netzkabel kann einen Brand

oder einen elektrischen Schlag verursachen. Überprüfen

Sie das Netzkabel hin und wieder. Bei Beschädigung

wenden Sie sich bitte wegen Ersatz an die nächste Pioneer-

Kundendienststelle.

• Verwenden Sie kein anderes als das mit dem Gerät

mitgelieferte Netzkabel.

• Verwenden Sie das mitgelieferte Netzkabel für keinen

anderen als den unten beschriebenen Zweck.

• Der Receiver muss, wenn er nicht regelmäßig betrieben

wird, wie z.B. während längerer Abwesenheit, durch

Ziehen des Netzsteckers aus der Wandsteckdose vom Netz

getrennt werden.

Anschluss der Antennen

Schließen Sie eine FM-Drahtantenne und die AM-

Rahmenantenne wie unten dargestellt an.

ANTENNA

FM UNBAL

75

AM LOOP

Den Receiver erst dann ans Netz anschließen, wenn alle Geräte, einschließlich der Lautsprecher, am

Receiver angeschlossen sind.

1

Stecken Sie das mitgelieferte Netzkabel in die AC IN-Buchse auf der Rückseite des

Receivers.

2

Stecken Sie das andere Ende in eine Wandsteckdose.

AC IN

Zur Netzsteckdose
