Pioneer VSX-322-K: Aansluiting van uw TV en weergave-apparatuur De receiver aansluiten op het stopcontact

4

Nl

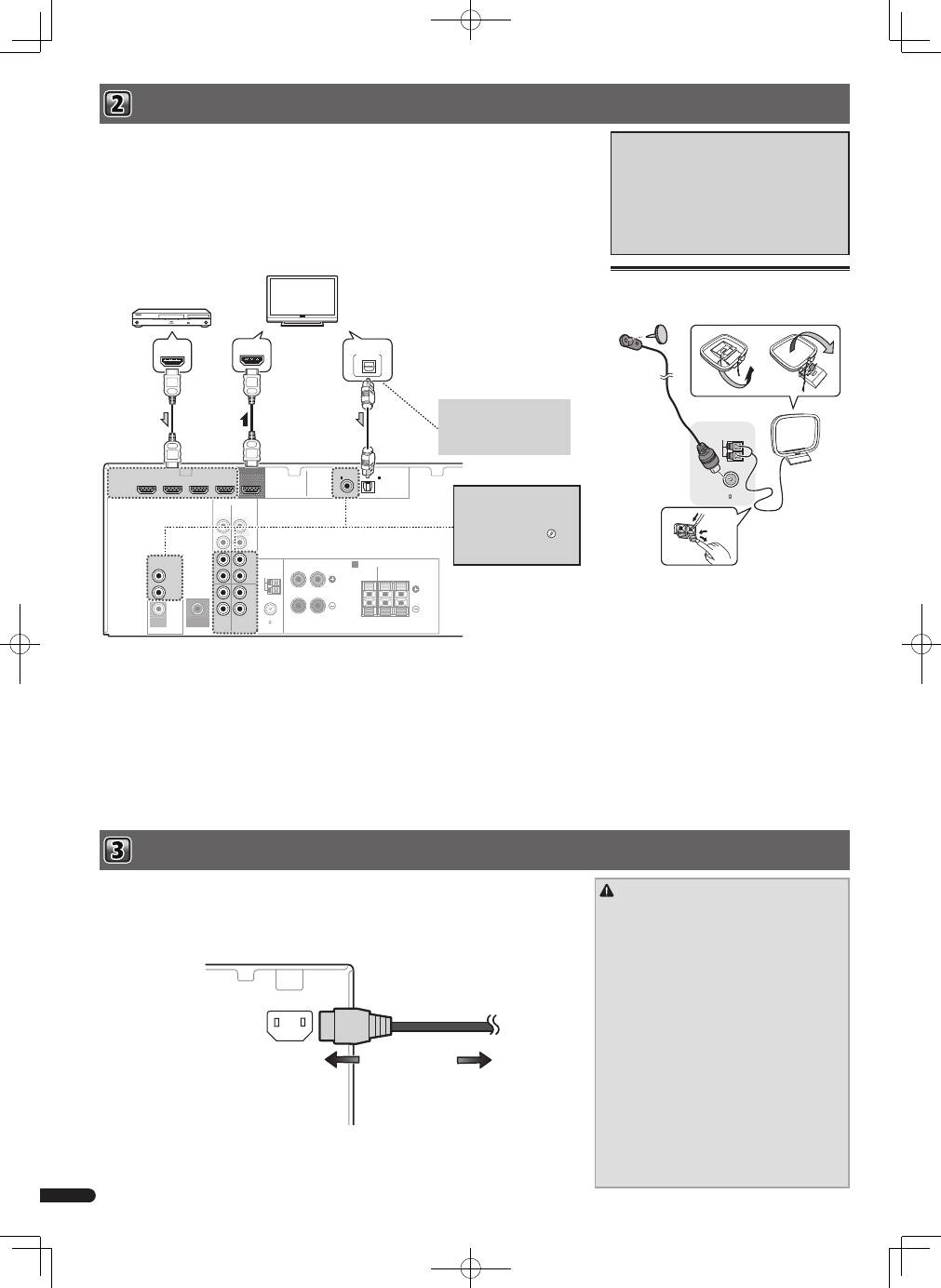

 Aansluiting van uw TV en weergave-apparatuur  De receiver aansluiten op het stopcontact

Als u een apparaat hebt dat is uitgerust met HDMI of DVI (met HDCP) (zoals een Blu-ray Disc-speler enz.), kunt u

dit aansluiten op de receiver met een algemeen verkrijgbare HDMI-kabel.

• De volgende aansluiting/instelling is vereist om naar geluid van de TV via deze receiver te luisteren.

– Als de TV de HDMI Audio Return Channel-functie niet ondersteunt, sluit dan de receiver en de TV met

audiokabels aan (zoals getoond).

– Als de TV de HDMI Audio Return Channel-functie ondersteunt, dan wordt het geluid van de TV via het HDMI-

aansluitpunt op de receiver weergegeven, zodat aansluiting van een audiokabel niet nodig is. Zet in dat geval

ARC bij HDMI Setup op ON.

– De ARC-functie werkt mogelijk ook niet met de hierboven aangegeven aansluitingen. Sluit de receiver en de TV

in dat geval aan via een audiokabel.

Informatie over aansluitingen voor de

video-uitgangen

Deze receiver is niet voorzien van een videoconverter.

Als u HDMI-kabels gebruikt voor aansluiting op het

ingangsapparaat, dienen dezelfde kabels te worden

gebruikt voor aansluiting op de TV.

De signaalinvoer van de analoge (composiet) video-

ingang van dit apparaat wordt niet via de HDMI OUT

uitgevoerd.

HDMI

VIDEO

L

R

R

L

COAXIAL

AUDIO

SPEAKERS

ANTENNA

OPTICAL

ASSIGNABLE

OUT

A

CD-R/TAPE SURR BACK

PRE OUT

L

R

(Single)

(

CD-R / TAPE

)

IN

CD/SAT

MONITOR

OUT

CD/SAT

DVD

IN

TV

IN

IN

IN

DVD

DVR/BDR IN

DVD IN

BD IN

CD/SAT IN

(

TV

)

IN

1

IN

1

FM UNBAL

75

AM LOOP

CENTER

SURROUND

R

L

SUBWOOFER

PRE OUT

FRONT

R

L

OUT

HDMI IN

HDMI OUT

DIGITAL AUDIO OUT

OPTICAL

HDMI/DVI-compatible componenten

(Blu-ray Disc-apparaat,enz.)

HDMI/DVI-compatible TV

Als de TV de HDMI Audio Return

Channel-functie niet ondersteunt,

dan moet deze aansluiting

worden uitgevoerd om naar TV-

geluid via de receiver te luisteren.

Als het apparaat dat u wilt

aansluiten geen HDMI-

uitgangaansluitpunt heeft, kan

het via deze aansluitpunten

worden aangesloten.

l

“Een

apparaat zonder HDMI-ingang

aansluiten”

 WAARSCHUWING

• Pak het netsnoer alleen bij het stekkerdeel beet. Trek

de stekker niet uit door aan het snoer te rukken en

raak het netsnoer nooit met natte handen aan; dit

kan een kortsluiting of elektrische schok tot gevolg

hebben. Plaats het apparaat, een meubelstuk of

enig ander voorwerp niet op het netsnoer en knel

het netsnoer op geen enkele manier af. Maak nooit

een knoop in het netsnoer of knoop deze samen met

andere kabels. Leid de netsnoeren zodanig dat de

kans klein is dat er iemand op trapt. Een beschadigd

netsnoer kan brand of een elektrische schok

veroorzaken. Controleer regelmatig de staat van het

netsnoer. Wanneer u beschadigingen aantreft, vraagt

u uw dichtstbijzijnde Pioneer-erkende, onafhankelijke

servicecentrum om het netsnoer te vervangen.

• Gebruik uitsluitend het netsnoer dat bij dit apparaat is

meegeleverd.

• Gebruik het netsnoer uitsluitend voor het doel dat

hieronder staat beschreven.

• Wanneer de receiver niet geregeld wordt gebruikt,

bijv. tijdens vakanties, moet hij losgekoppeld zijn door

de stekker van het netsnoer uit het stopcontact te

trekken.

Antennes aansluiten

Sluit de FM-draadantenne en de AM-lusantenne aan

zoals hieronder aangegeven.

ANTENNA

FM UNBAL

75

AM LOOP

Sluit de receiver pas aan, nadat u al uw componenten op deze receiver hebt aangesloten, waaronder

de luidsprekers.

1

Steek het meegeleverde netsnoer in de AC IN-aansluiting aan de achterzijde van de

receiver.

2

Steek de stekker van het netsnoer in het stopcontact.

AC IN

Naar het stopcontact
