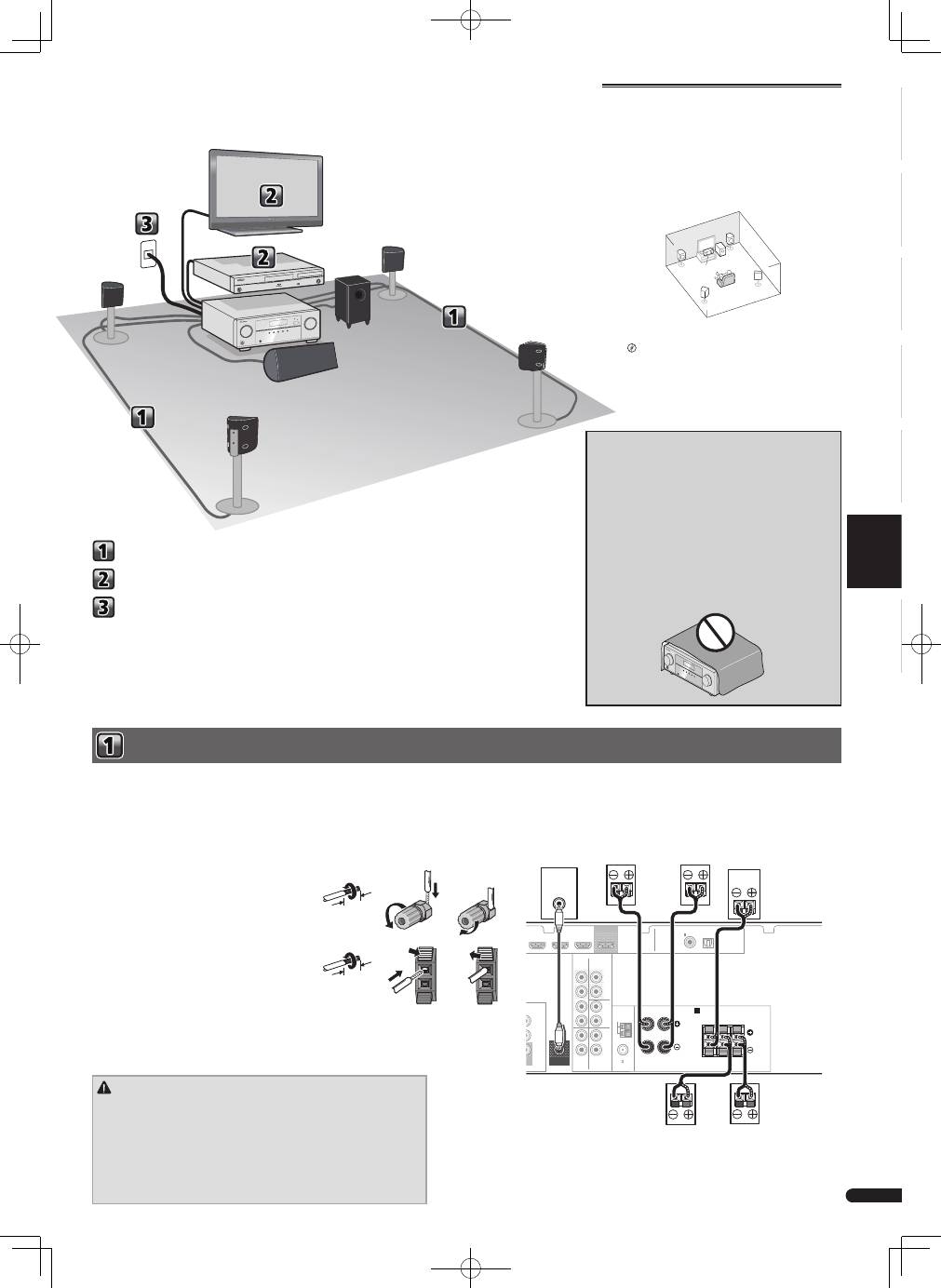

 Anschluss der Lautsprecher

 Anschluss der Lautsprecher

 Anschließen eines Fernsehers und von Wiedergabe-Geräten

 Anschluss des Receivers an das Stromnetz

 AUHTUNG

• An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell

GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr

ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und

Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen,

bevor irgendwelche nicht isolierten Teile berührt werden.

• Stellen Sie sicher, dass der blanke Lautsprecherdraht verdrillt und

vollständig in den Lautsprecher-Anschluss eingeschoben ist. Wenn

einer der blanken Lautsprecherdrähte die Rückseite berührt, kann es als

Sicherheitsmaßnahme zum Ausschalten der Stromversorgung kommen.

O

L

R

R

L

COAXIAL

AUDIO

SPEAKERS

ANTENNA

OPTICAL

ASSIGNABLE

OUT

A

CD-R/TAPE SURR BACK

PRE OUT

L

R

(Single)

(

CD-R / TAPE)

IN

CD/SAT

TOR

T

CD/SAT

DVD

IN

TV

IN

IN

IN

DVD

DVD IN

BD IN

CD/SAT IN

(

TV)

IN

1

IN

1

FM UNBAL

75

AM LOOP

CENTER

SURROUND

R

L

SUBWOOFER

PRE OUT

FRONT

R

L

OUT

LINE LEVEL

INPUT

Vorn rechts

Center

Vorn links

Subwoofer

Surround

rechts

Surround

links

Es ist darauf zu achten, den Lautsprecher rechts an den rechten Anschluss (R) und den Lautsprecher links an den linken Anschluss (L) anzuschließen. Stellen Sie außerdem

sicher, dass die positiven und negativen (+/–) Anschlüsse am Receiver denen an den Lautsprechern entsprechen.

Sie können Lautsprecher mit einer nominalen Impedanz zwischen 6

Ω

 und 16

Ω

 verwenden.

Führen Sie unbedingt alle Anschlüsse durch, bevor Sie das Gerät an eine Netzstromquelle

anschließen.

Blanke Kabelanschlüsse

Front-Lautsprecheranschlüsse:

1

Verdrillen Sie die hervorstehenden

Drahtstränge miteinander.

2

Lösen Sie den Anschluss und setzen Sie

den hervorstehenden Draht ein.

3

Ziehen Sie den Anschluss wieder an.

Center- und Surround-Lautsprecheranschlüsse:

1

Verdrillen Sie die hervorstehenden

Drahtstränge miteinander.

2

Öffnen Sie die Klemmen und schieben Sie

den hervorstehenden Draht ein.

3

Lassen Sie die Klemmen los.

Aufstellung der Lautsprecher

Der Receiver funktioniert auch bei Verwendung von nur

zwei Stereolautsprechern (die Front-Lautsprecher in der

Abbildung), aber wir empfehlen Ihnen die Verwendung

von mindestens drei Lautsprechern, wobei ein

vollständiges Setup immer noch den besten Raumklang

liefert.

Stellen Sie Ihre Lautsprecher wie unten dargestellt auf,

um den bestmöglichen Surroundklang zu erzielen.

5.1-Kanal-Surround-System:

R

SL

L

SW

C

SR

• Außerdem können auch hintere Surround-

Lautsprecher angeschlossen werden.

l

„Die hinteren Surround-Lautsprecher anschließen“

Ablauf der Einstellungen auf dem  Receiver

Führen Sie unbedingt alle

Anschlüsse durch, bevor

Sie das Gerät an eine

Netzstromquelle anschließen.

Dieses Gerät ist ein kompletter AV-Receiver mit

einer Vielfalt von Funktionen und Anschlüssen. Die

Bedienung ist leicht, nachdem alle Verbindungen und

Einstellungen wie folgt vorgenommen sind.

L

Vorn links

SW

Subwoofer

C

Center

Dieser Receiver

(VSX-322-K)

Blu-ray-Disc-

Player

Fernseher

R

Vorn rechts

SL

Surround links

SR

Surround rechts

VORSICHTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung dieses Gerätes muss für einen

ausreichenden Freiraum gesorgt werden, um eine

einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 40

cm oberhalb des Gerätes, 20 cm hinter dem Gerät und jeweils

20 cm an der Seite des Gerätes).

WARNUNG

Im Gerätegehäuse sind Ventilationsschlitze und andere

Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des

Gerätes zu verhindern und einen zuverlässigen Betrieb zu

gewährleisten. Um Brandgefahr auszuschließen, dürfen diese

Öffnungen auf keinen Fall blockiert oder mit Gegenständen

(z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt

werden, und das Gerät darf beim Betrieb nicht auf einem

dicken Teppich oder Bett aufgestellt sein.

D3-4-2-1-7b*_A1_De

1

2

3

1

2

3

10 mm

10 mm
