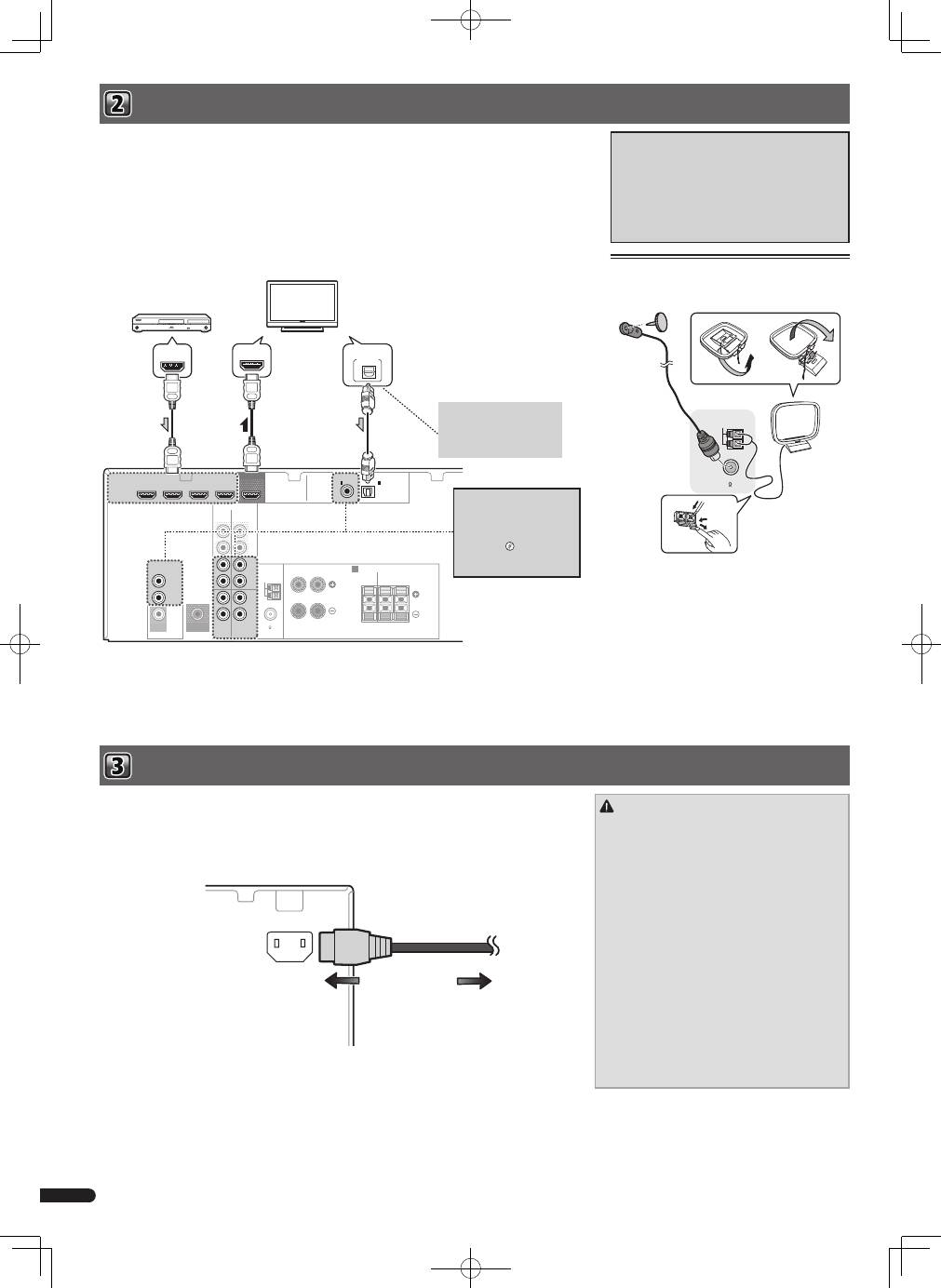

 Connettere una TV e componenti playback  Collegamento del ricevitore

Se si dispone di un componente dotato di funzionalità HDMI o DVI (con HDCP) (lettore di Blu-ray Disc o altro), sarà

possibile collegarlo a questo ricevitore utilizzando un cavo HDMI reperibile in commercio.

• La seguente connessione/impostazione è richiesta per ascoltare il suono della TV da questo ricevitore.

– Se la TV non supporta la funzione HDMI Audio Return Channel, connettete il ricevitore e la TV ai cavi audio

(come mostrato).

– Se la TV supporta la funzione HDMI Audio Return Channel, il suono della TV viene immesso al ricevitore

attraverso il terminale HDMI, in modo che non sia necessario connettersi a un cavo audio. In questo caso,

impostate ARC nel HDMI Setup su ON.

– La funzione ARC non può essere attivata nemmeno con le connessioni di cui sopra. In tal caso, connettere il

ricevitore e la TV tramite un cavo audio.

Le connessioni di emissione video

Questo ricevitore non dispone di convertitore

video. Se si usano cavi HDMI per connettersi

all’apparecchio di entrata, gli stessi cavi dovrebbero

essere usati per connettersi alla TV.

I segnali di entrata dal video analogico (composito)

di questa unità non saranno emessi dal terminale

HDMI OUT.

HDMI

VIDEO

L

R

R

L

COAXIAL

AUDIO

SPEAKERS

ANTENNA

OPTICAL

ASSIGNABLE

OUT

A

CD-R/TAPE SURR BACK

PRE OUT

L

R

(Single)

(

CD-R / TAPE

)

IN

CD/SAT

MONITOR

OUT

CD/SAT

DVD

IN

TV

IN

IN

IN

DVD

DVR/BDR IN

DVD IN

BD IN

CD/SAT IN

(

TV

)

IN

1

IN

1

FM UNBAL

75

AM LOOP

CENTER

SURROUND

R

L

SUBWOOFER

PRE OUT

FRONT

R

L

OUT

HDMI IN

HDMI OUT

DIGITAL AUDIO OUT

OPTICAL

Componenti compatibili HDMI/DVI

(Bluray Disc, ecc.)

TV compatibile HDMI/DVI

Se la TV non supporta la

funzione HDMI Audio Return

Channel, questa connessione è

indispensabile per ascoltare il

suono della TV dal ricevitore.

Se l’apparecchio che desiderate

collegare non possiede un

terminale di uscita HDMI,

la connessione può essere

eseguita attraverso questi

terminali.

l

“Connettere il

vostro componente senza un

terminale HDMI”

 ATTENZIONE

• Maneggiare il cavo di alimentazione dal lato della

spina. Non estrarre la spina tirando il cavo e non

toccare mai il cavo d’alimentazione con le mani

bagnate, altrimenti si può verificare un corto circuito

o scosse elettriche. Non appoggiare l’apparecchio,

mobili o altri oggetti sul cavo di alimentazione, né

comprimerlo in alcun modo. Non fare mai nodi

al cavo, né legarlo ad altri cavi. Far passare i cavi

d’alimentazione in modo tale che non sia possibile

calpestarli. Un cavo d’alimentazione danneggiato

può causare un incendio o folgorazione. Controllare il

cavo d’alimentazione ogni tanto. Se si dovesse trovare

il cavo danneggiato, rivolgersi al più vicino centro

di assistenza autorizzato Pioneer per richiederne la

sostituzione.

• Utilizzare solo ed esclusivamente il cavo di

alimentazione fornito con questo apparecchio.

• Utilizzare il cavo di alimentazione fornito solo ed

esclusivamente al fine descritto qui di seguito.

• Quando si prevede di non utilizzare il ricevitore per un

certo tempo, ad esempio se si va in vacanza, staccare

la spina dalla presa a muro.

Collegamento delle antenne

Connettete un’antenna FM a cavo e la loop antenna AM

come mostrato qui sotto.

ANTENNA

FM UNBAL

75

AM LOOP

Procedere al collegamento solo dopo aver connesso al ricevitore tutti i componenti, ivi compresi gli

altoparlanti.

1

Collegare il cavo di alimentazione fornito alla presa AC IN sul retro del ricevitore.

2

Inserire l’altra estremità in una presa di corrente.

AC IN

All’uscita di corrente
