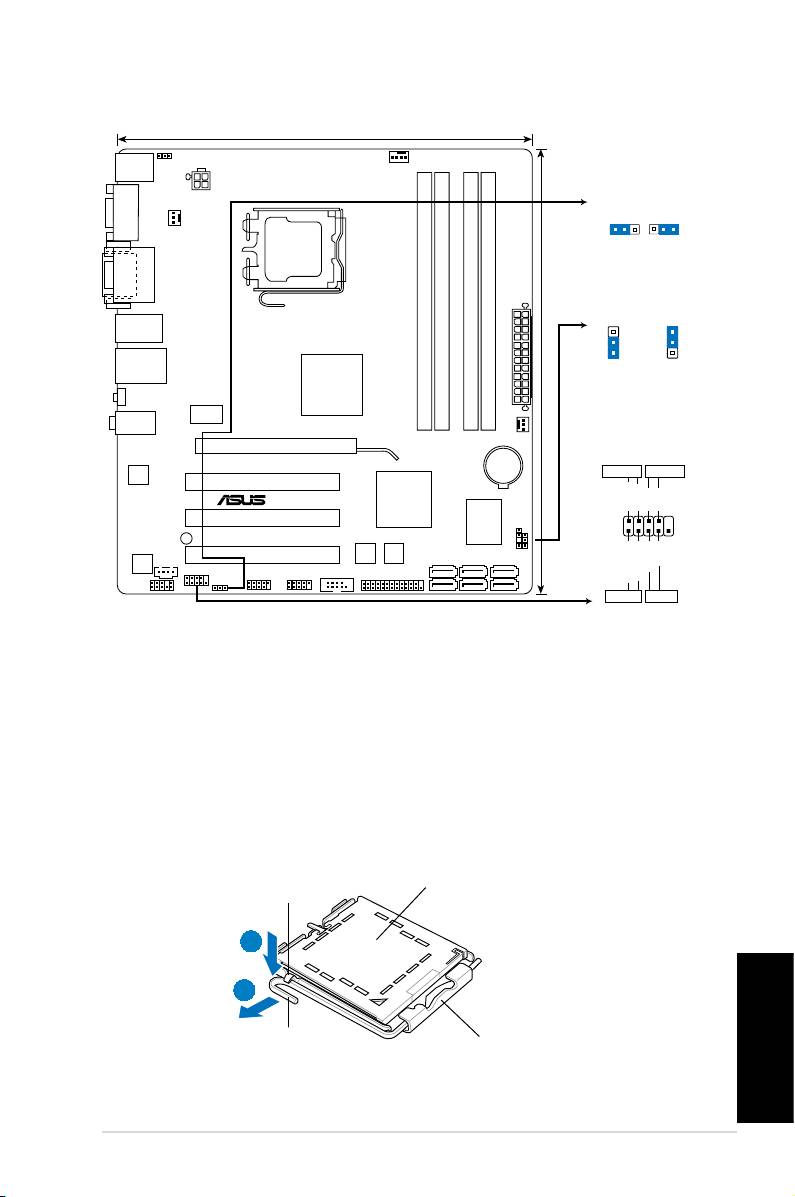

1. Izgled matične ploče

2. Instalacija procesora

Da bi instalirali procesor:

1. Pritisnite polugu palcem (A), potom je pomerite na levo (B) dok je ne

oslobodite.

Zaštitni poklopac

Držač

A

B

Poluga

Strana okrenuta ka vama

Srpski

35ASUS P5Q-VM DO

22.9cm(9.0in)

KBPWR

CPU_FAN

KBMS

ATX12V

USBPW7-10

COM1

CHA_FAN

21

2 3

+5V

+5VSB

(Default)

LGA775

DVI_VGA

CLRTC

USB3-6

2 3

1 2

LAN1_USB12

Normal

Clear RTC

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_A2 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

DDR2 DIMM_B2 (64bit, 240-pin module)

Intel

®

(Default)

Q45

SERVICE_MODE2

24.4cm(9.6in)

EATXPWR

ICS

9LPRS916

AUDIO

PWR_FAN

PCIEX16

F_PANEL

Lithium Cell

CMOS Power

Intel

®

PWR LED

PWR BTN

82567LM

PCI1

Intel

®

ICH10DO

PLED+

PLED-

PWR

GND

PCI2

Super

I/O

SB_PWR

P5Q-VM DO

PIN 1

CHASSIS

CLRTC

16Mb

16Mb

PCI3

BIOS

BIOS

SATA1SATA3SATA5

VIA

SATA2SATA4SATA6

VT1705

CD

Reset

F_PANEL

Ground

USB910 USB78

COM2

USBPW7-10

LPT

IDE_LED+

IDE_LED-

AAFP

HD_LED RESET
