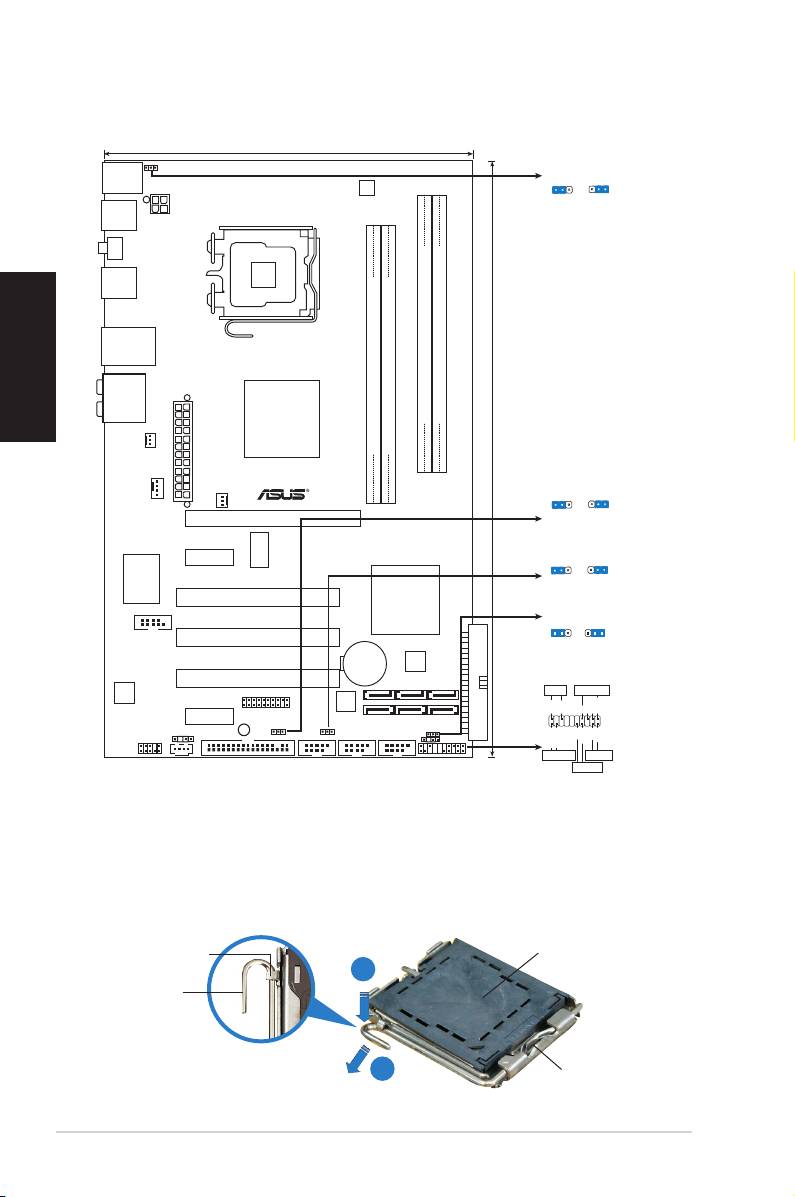

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

®

Folgen Sie diesen Schritten, um einen Intel

-Prozessor auf dem LGA 775-Sockel

zu installieren.

1. Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn

nach links (B), bis er von dem Halteriegel losgelassen wird.

Halteriegel

PnP-Kappe

A

Ladehebel

B

B

Diese Seite der Cam-Box

sollte zu Ihnen zeigen.

6

ASUS P5Q SEQ SE

19.3cm (7.6in)

PS2_USBPW56

PS/2KBMS

PS2_USBPW56

T:Mouse

1

2

2

3

B:Keyboard

EPU

+5

V

+5VSB

(D

e

fault)

USB56

ATX12V

LGA775

SPDIF_O1

USB34

LAN1_USB12

AUDIO

Intel

DDR2 DIMMB1 (64 bit,240-pin module)

DDR2 DIMMB2 (64 bit,240-pin module)

P45

DDR2 DIMMA1 (64 bit,240-pin module)

DDR2 DIMMA2 (64 bit,240-pin module)

CHA_FAN

P5Q SE

ATXPWR

E

30.5cm (12in)

USBPW1112

CPU_FAN

1

2

2

3

PWR_FAN

+5

V

+5VSB

PCIEX16

(D

e

fault)

ICS

PCIEX1_1

USBPW7-10

9LPRS916JGLF

1

2

2

3

+5

V

+5VSB

(Defau

lt

)

Super I/O

Intel

PCI1

ICH10

CLRTC

1 2 2 3

COM1

PCI2

Normal

Clear RTC

(Default)

CR2032 3V

8Mb

Lithium Cell

BIOS

CMOS Power

PCI3

PANEL

ALC

PLED SPEAKER

1200

Marvell

PLED+

PLED-

Ground

Ground

Speaker

88SE6102

+5V

TPM

PCIEX1_2

SB_PWR

SPDIF_OUT

USBPW1112

CLRTC

IDE_LED+

IDE_LED-

PWR

Ground

Reset

Ground

CD

USBPW7-10

AAFP

FLOPPY

USB1112 USB78 USB910

CHASSIS

PANEL

+IDE_LED

RESET

PWRSW

*

Requires an ATX power supply
