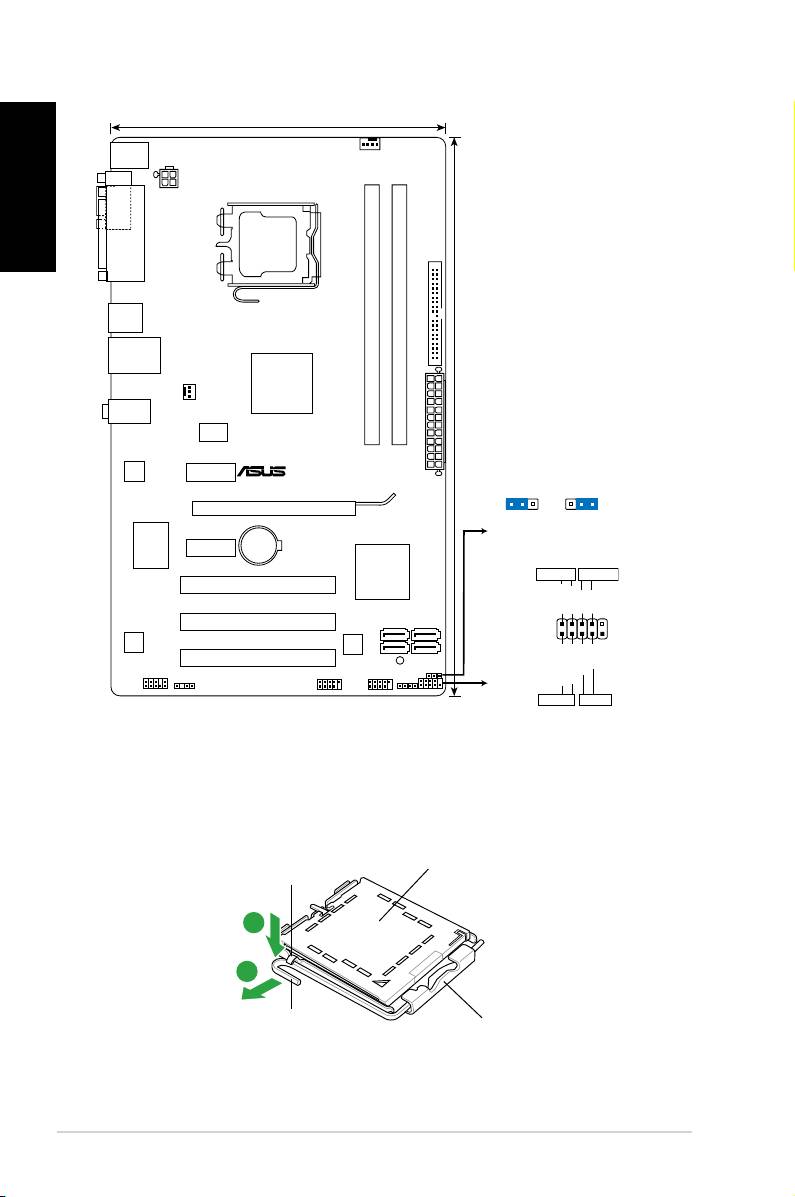

Asus P5P41T LE: 1. Rozmieszczenie elementów płyty głównej

1. Rozmieszczenie elementów płyty głównej: Asus P5P41T LE

20

ASUS P5P41T LE

18.3cm(7.2in)

CPU_FAN

KBMS

ATX12V

COM1

LPT

PRI_IDE

LGA775

USB34

LAN1_USB12

Intel

®

CHA_FAN

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

G41

AUDIO

ICS

30.5cm(12.0in)

9LRS954

EATXPWR

ATHEROS

AR8121

PCIEX1_1

CLRTC

P5P41T LE

1

2 2 3

PCIEX16_1

Normal

Clear RTC

(Default)

Lithium Cell

I/O

PCIEX1_2

CMOS Power

Super

Intel

®

ICH 7

PWR LED

PWR BTN

PCI1

PLED+

PLED-

PWR

GND

SATA1

SATA2

PCI2

SATA3

SATA4

ALC

F_PANEL

8Mb

PIN 1

662

BIOS

PCI3

SB_PWR

Reset

CLRTC

Ground

USB78USB56

SPDIF_OUT

SPEAKER

IDE_LED+

IDE_LED-

AAFP

F_PANEL

HD_LED RESET

1. Rozmieszczenie elementów płyty głównej

Polski

2. Instalacja procesora

Aby zainstalować procesor:

1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo (B),

aż do jej zwolnienia z zatrzasku mocującego.

Pokrywka PnP

Zatrzask podtrzymujący

A

B

Dźwignia

Ta strona obudowy mimośrodowej

ładowania

powinna być skierowana do użytkownika.
