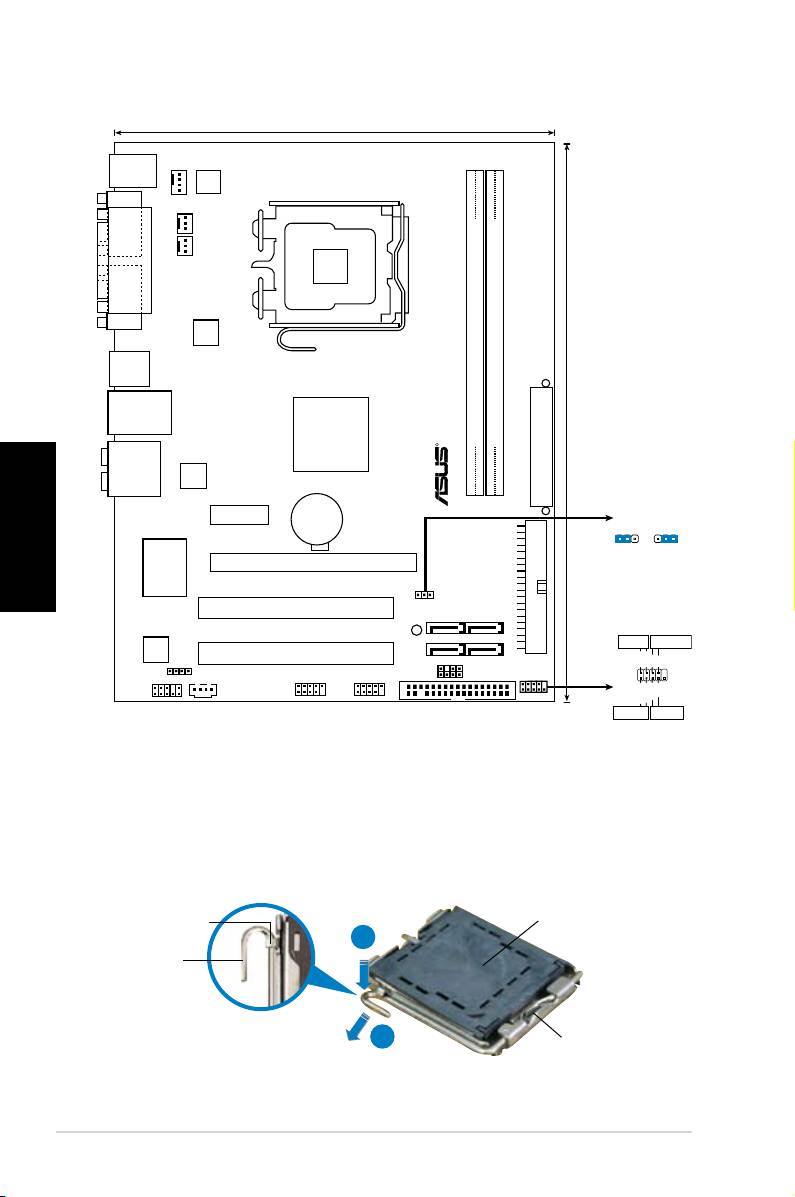

Asus P5N73-AM: 1. Diagramma disposizione scheda madre

1. Diagramma disposizione scheda madre: Asus P5N73-AM

1. Diagramma disposizione scheda madre

Italiano

2. Installazione della CPU

®

Attenersi alle seguenti fasi per installare un processore Intel

nel pacchetto 775.

1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B) nché

è liberata dalla linguetta di trattenimento.

Linguetta di

Copertura PnP

trattenimento

A

Levetta di

carico

B

B

Questo lato del modulo deve

essere rivolto verso sé stessi.

8

ASUS P5N73-AM

19.3cm (7.6in)

PS/2KBMS

CPU_FAN

T: Mouse

B: Keyboard

COM1

ATX12V

CHA_FAN

)

LGA775

PWR_FAN

PARALLEL PORT

VGA1

8Mb

BIOS

2 (64 bit,240-pin module

USB34

)

LAN1_USB12

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

MCP73V

24.5cm (9.6in

R

TXPWR

AUDIO

A

RTL

E

8201CP

P5N73-AM

CR2032 3V

PCIEX1_1

Lithium Cell

CLRTC

CMOS Power

1 2 2 3

Normal

Clear RTC

(Default)

PCIEX16

Super I/O

CLRTC

PCI1

PRI_IDE

SATA1

SATA2

SATA4

SATA3

F_PANEL

SB_PWR

VIA

PLED

PWRBTN

VT1708B

PCI2

PLED+

PLED-

PWR

GND

SPDIF_OUT

CHASSIS

USB56

USB78

SPEAKER

FLOPPY

F_PANE

L

AAFP

CD

Ground

Reset

IDELED+

IDELED-

+HDLED

RESET
