Asus P5LD2-X 1333: 1. Motherboard-Layout

1. Motherboard-Layout: Asus P5LD2-X 1333

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

®

Folgen Sie diesen Schritten, um einen Intel

Prozessor auf dem LGA 775-

Sockel zu installieren.

1. Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn nach

links (B), bis er von dem Halteriegel losgelassen wird.

Halteriegel

PnP-Kappe

A

Ladehebel

B

B

Diese Seite der Cam-Box

sollte zu Ihnen zeigen.

ASUS P5LD2-X/1333

5

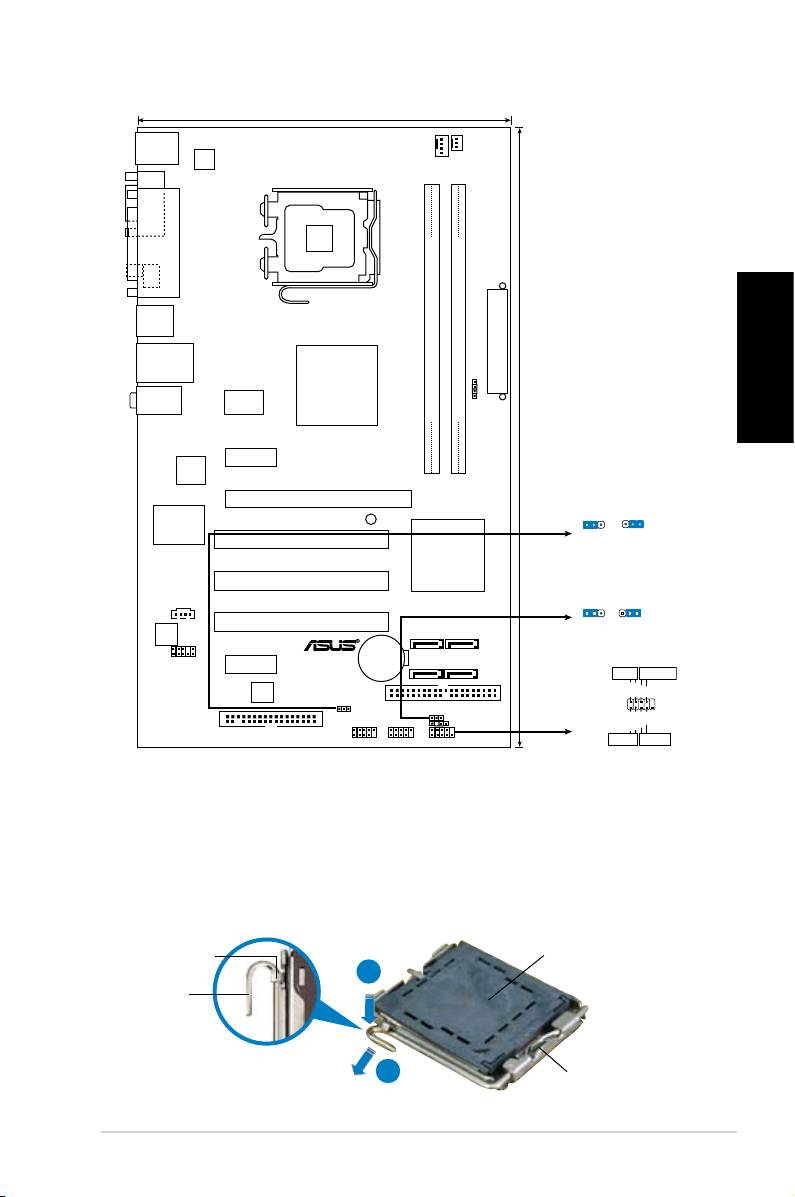

18.3cm (7.2in)

PS/2KBMS

ATX12V

T: Mouse

B: K yboard

e

CPU_FAN

CHA_FAN

COM1

LGA775

PARALLE PORT

SPDIF_O1

USB34

EATXPWR

LAN_USB12

SPEAKER

Intel 945GC

AUDIO

RTM876-660-LF

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

PCIEX1_1

30.5cm (12in)

Attansic

L2

PCIEX16

SB_PWR

PS2_USBPW

1

2

2

3

Super I/O

+5

V

+5VSB

PCI1

(Defau

lt

)

Intel ICH7

PCI2

CLRTC

CD

P5LD2-X/1333

1 2 2 3

PCI3

Normal

Clear RTC

ALC662

SATA1

SATA2

(Default)

CR2032 3V

AAFP

Lithium Cell

PCIEX1_2

CMOS Power

SATA3

SATA4

PLED PWRSW

4Mb

BIOS

PLED+

PLED-

PWR

GNDReset

PRI_IDE

PS2_USBPW

F_PANEL

CLRTC

CHASSIS

IDELED+

IDELED-

Ground

FLOPPY

USB56 USB78 F_PANEL

HD LED RESET
