ASUS P5KPL-E

Česky

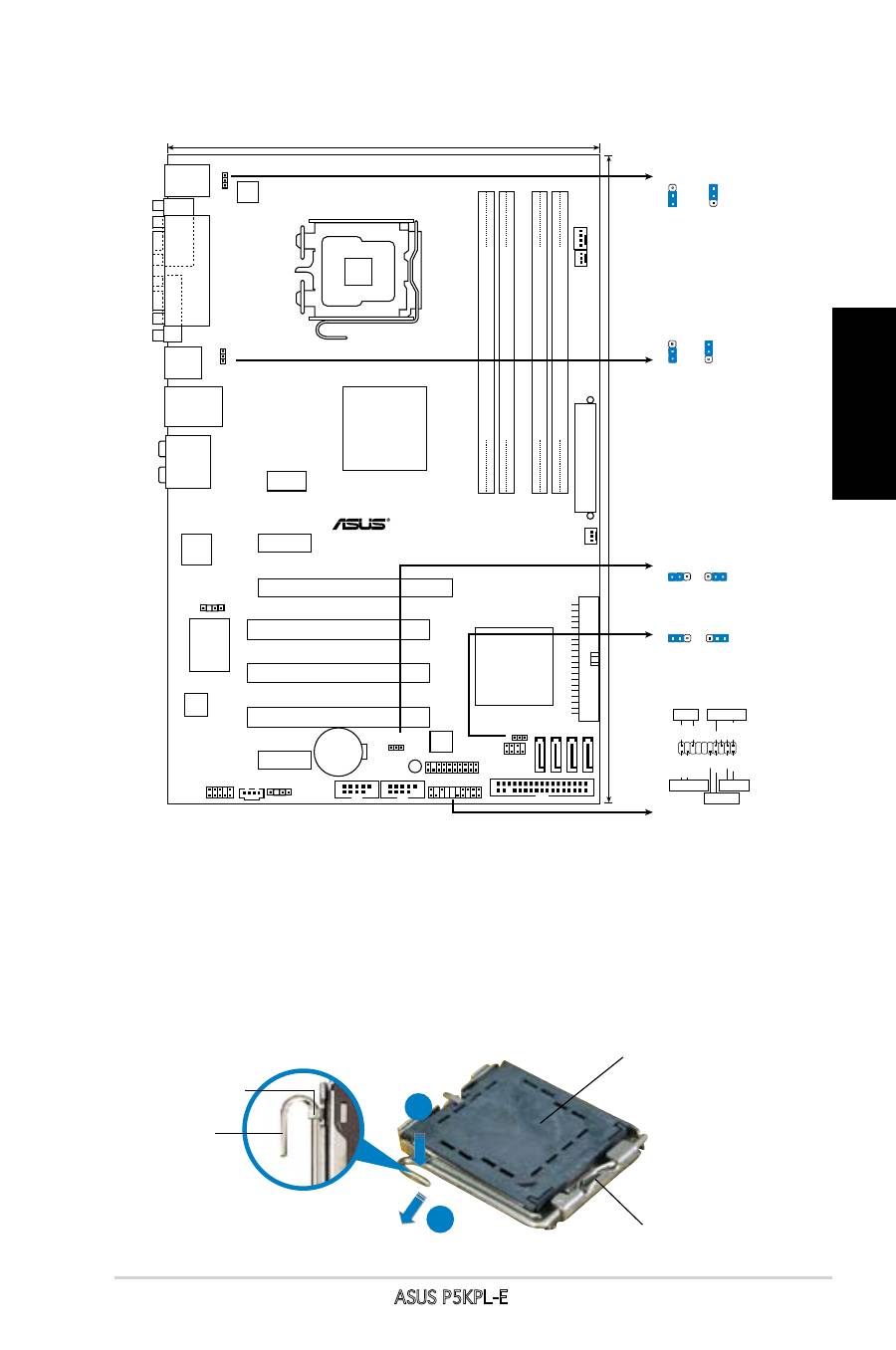

1.  Schéma základní desky 2.  Instalace procesoru

Pro instalaci procesoru Intel

®

 do patice 775 postupujte podle níže uvedených

kroků.

1.  Prstem zatlačte na zajišťovací páčku (A – load lever) , poté páčku odtlačte

doleva (B), dokud se neuvolní z drážky.

Zajišťovací

jazýček

Zaváděcí

páčka

Tato strana skříňky procesoru

musí směřovat k vám.

Víčko PnP

A

B

B
