Asus M4A785TD-V EVO: 1. Dispunerea pe placa de bază2. Instalarea CPU

2

ASUS M4A785TD-V EVO

Română

1.   Dispunerea pe placa de bază 2.  Instalarea CPU

Pentru instalarea CPU:

1.  Amplasaţi mufa CPU pe placa de bază.

2.  Ridică pârghia socketului la cel puţin 90 de grade.

3.  Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu

triunghiul aurit să corespundă acelui colţ al soclului care are un triunghi mic.

4.  Introduceţi cu atenţie procesorul în socket.

5.   Când procesorul este bine introdus în socket, apăsaţi pe pârghia socket-ului

pentru a fixa procesorul. Pârghia va produce un scurt click pentru a indica că

este în poziţia închis.

Procesorul poate fi montat doar într-o singură poziţie. Pentru a preveni îndoirea pinilor

sau deteriorarea, NU forţaţi introducerea procesorului în socket!

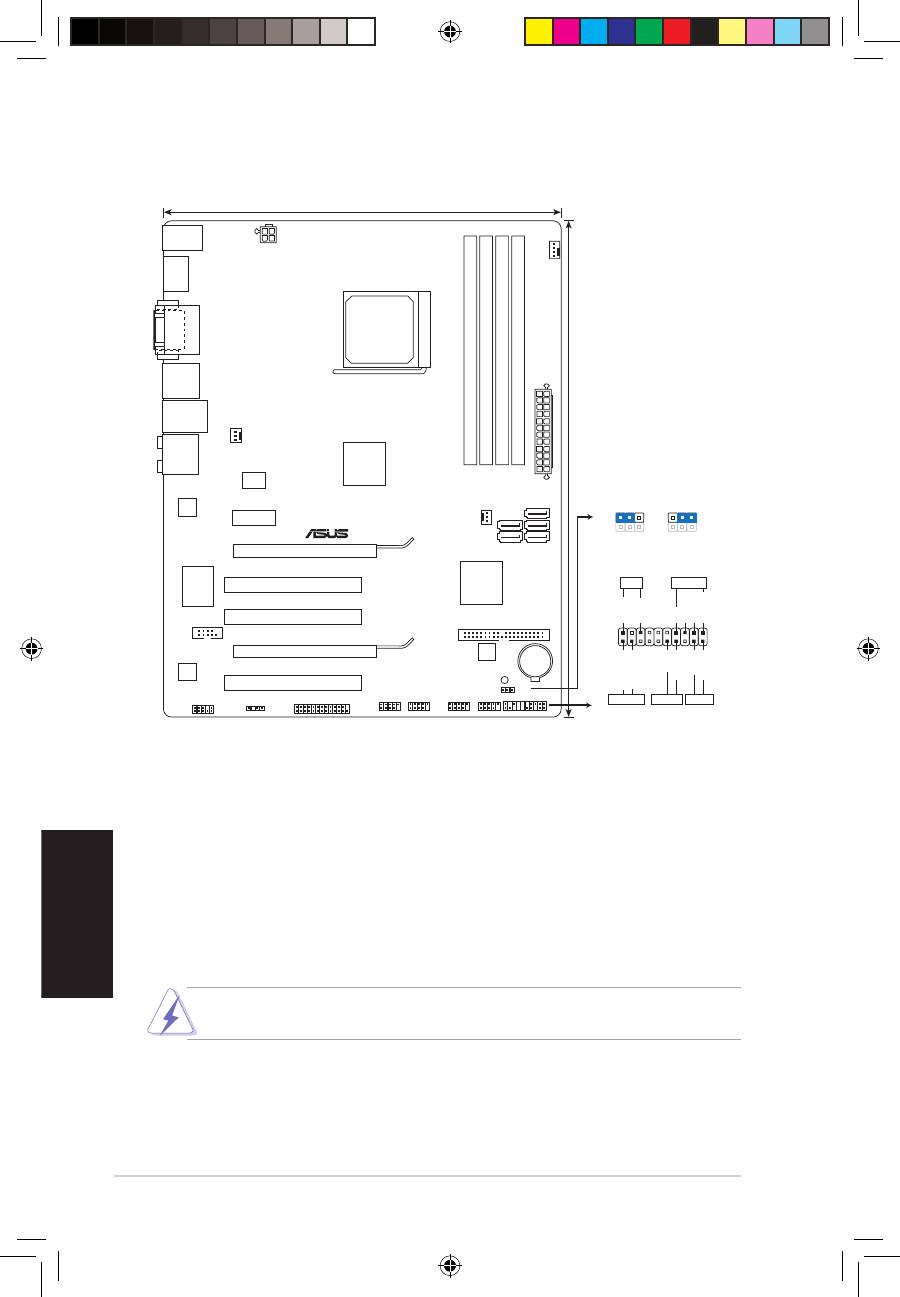

M4A785TD-V EVO

PCIEX16_1

PCIEX16_2

PCIEX1_1

PCI1

PCI2

PCI3

PRI_IDE

USB1112

USB910

USB78

AAFP

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

SPDIFO_

HDMI

8Mb

BIOS

SB_PWR

CLRTC

24.4cm(9.6in)

AMD

®

785G

AMD

®

SB710

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA5

SATA6

AUDIO

LAN1_USB12

F_

ESATA_

USB34

PWR_FAN

CHA_FAN

PANEL

SPDIF_OUT

LPT

COM1

DVI_VG

A

30.5cm(12.0in)

IE1394_1

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

+IDE_LED

PWRSW

RESET
