Asus M4A78-EM: 1. Schéma základní desky 2. Instalace procesoru

ASUS M4A78-EM

23

Česky

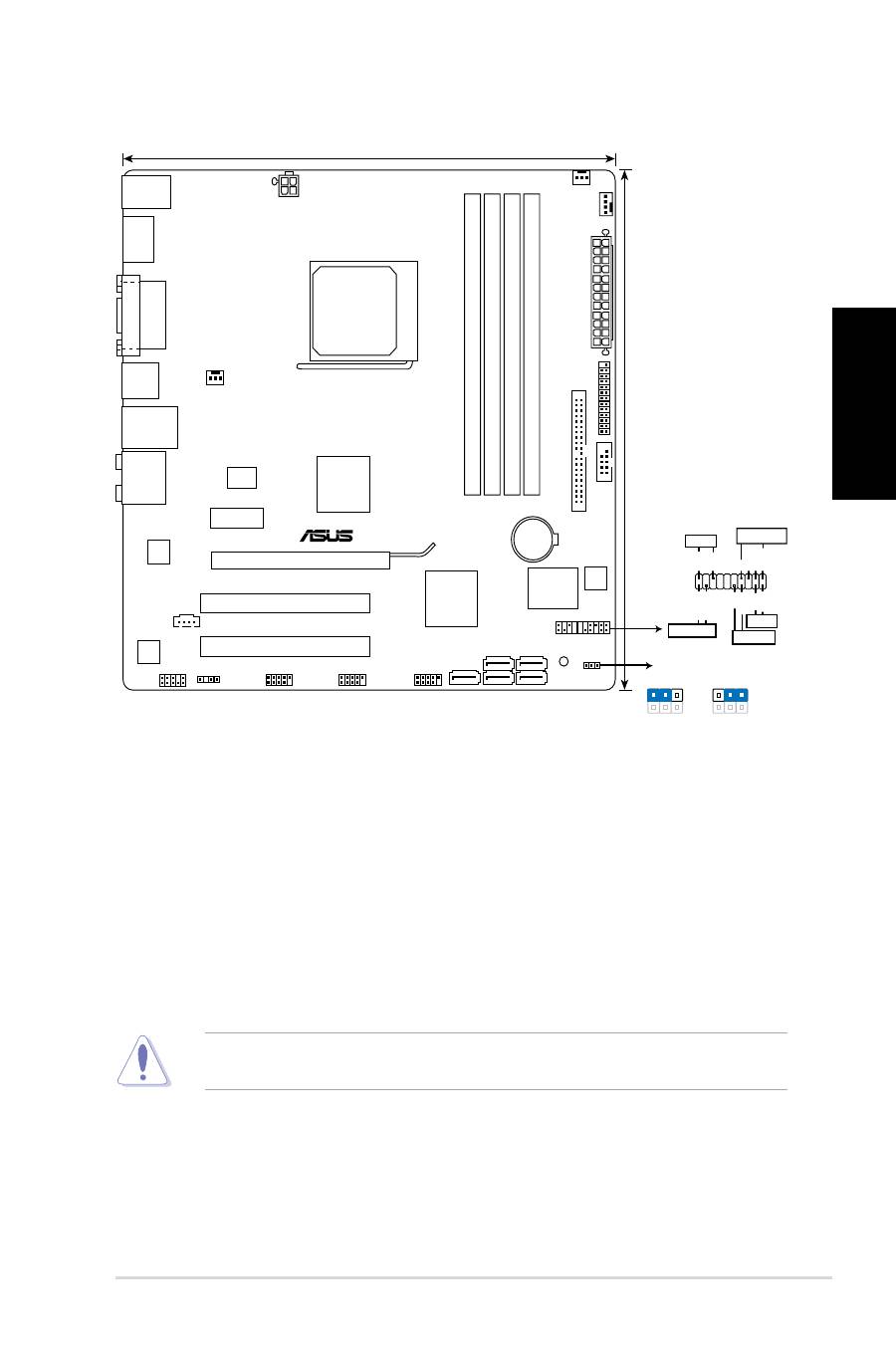

1.  Schéma základní desky 2.  Instalace procesoru

Montáž procesoru:

1.  Vyhledejte patici procesoru na základní desce.

2.  Nadzvedněte páčku socketu přinejmenším do úhlu 90º.

3.  Zorientujte procesor nad patici tak, aby roh procesoru označený

zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.

4.  Opatrně usad’te procesor do socketu dokud nebude uložen správně.

5.  Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění

procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.

M4A78-EM

PCIEX16

PCIEX1_1

PCI1

PCI2

PRI_IDE

USB1112

USB910

USB78

AAFP

CD

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

ALC

887

RTL

8112

ICS

9LPRS485

KB_USB56

SPDIFO_

HDMI

8Mb

BIOS

SB_PWR

CLRTC

24.4cm(9.6in)

24.4cm(9.6in)

AMD

®

RS780G

AMD

®

SB700

DDR2 DIMM_A2 (64bit, 240-pin module)

SOCKET AM2

+

DDR2 DIMM_B2 (64bit, 240-pin module)

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA5

SATA6

VG

A

AUDIO

DV

I

LAN1_USB12

ESATA_

USB34

PWR_FAN

CHA_FAN

PANEL

SPDIF_OUT

LPT

COM1

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PANEL

PLED

-

+5

V

Speake

r

SPEAKER

PLED

Ground

Reset

Reset

Ground Ground

PLED

+

IDE_LED-

IDE_LED+

+IDE_LED

PW

R

Ground

PWRSW

Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do socketu silou,

zabráníte tak ohnutí kolíčků a poškození procesoru.
