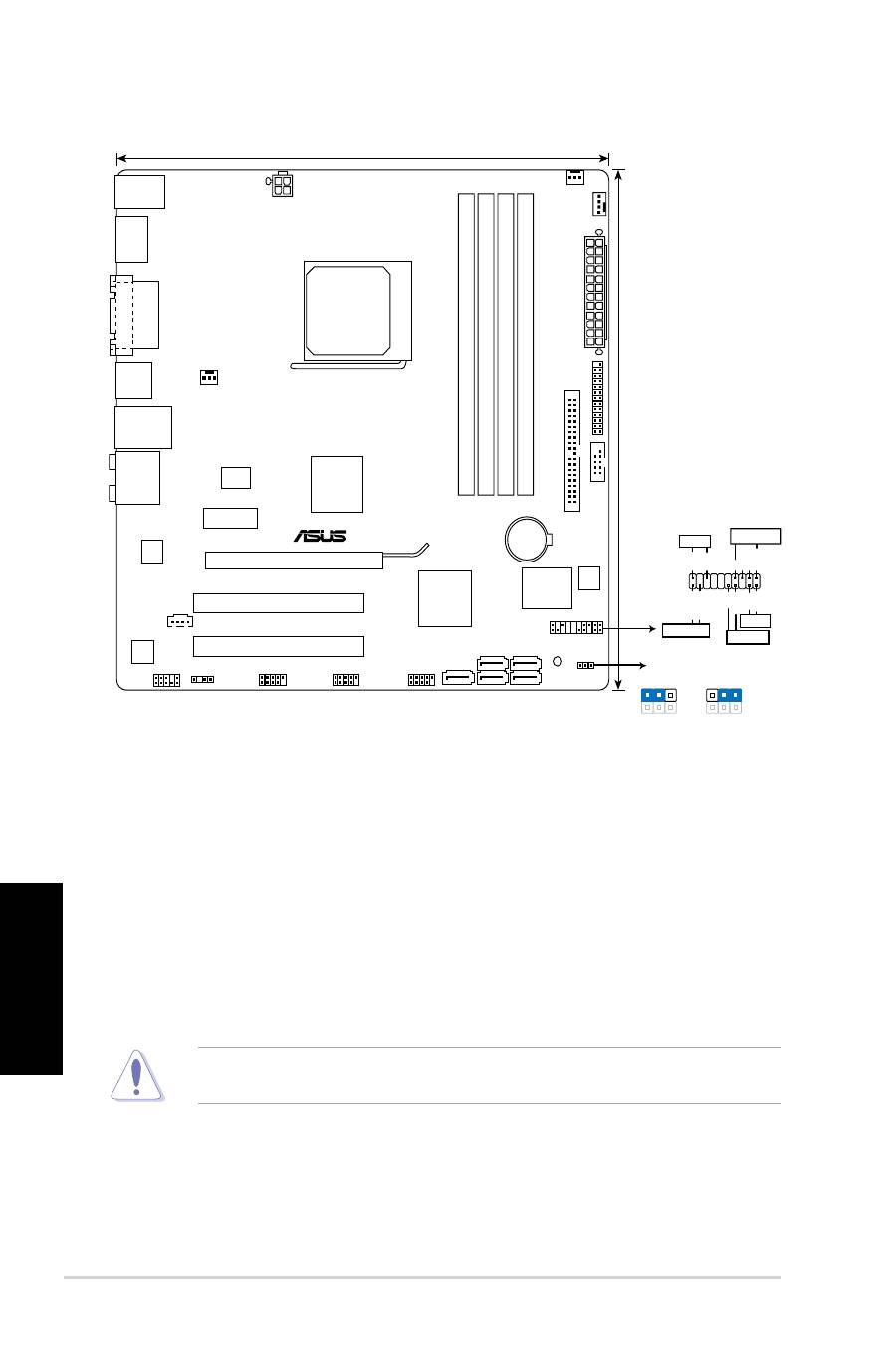

Asus M4A78-EM: 1. Формат материнской платы 2. Установка процессора

14

ASUS M4A78-EM

Ру

сс

ки

й

1.  Формат материнской платы 2.  Установка процессора

Для установки процессора:

1.

Найдите на материнской плате сокет для процессора.

2.

Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.

3.

Расположите процессор над сокетом так, чтобы золотой треугольник процессора

совпал с углом сокета, обозначенным  маленьким треугольником.

4.

Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.

5.

Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор.

Рычажок должен защелкнуться за боковой выступ. Это значит, что процессор

зафиксирован.

M4A78-EM

PCIEX16

PCIEX1_1

PCI1

PCI2

PRI_IDE

USB1112

USB910

USB78

AAFP

CD

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

ALC

887

RTL

8112

ICS

9LPRS485

KB_USB56

SPDIFO_

HDMI

8Mb

BIOS

SB_PWR

CLRTC

24.4cm(9.6in)

24.4cm(9.6in)

AMD

®

RS780G

AMD

®

SB700

DDR2 DIMM_A2 (64bit, 240-pin module)

SOCKET AM2

+

DDR2 DIMM_B2 (64bit, 240-pin module)

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA5

SATA6

VG

A

AUDIO

DV

I

LAN1_USB12

ESATA_

USB34

PWR_FAN

CHA_FAN

PANEL

SPDIF_OUT

LPT

COM1

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PANEL

PLED

-

+5

V

Speake

r

SPEAKER

PLED

Ground

Reset

Reset

Ground Ground

PLED

+

IDE_LED-

IDE_LED+

+IDE_LED

PW

R

Ground

PWRSW

Существует только одно правильное положение процессора при установке. Не применяйте излишнюю

силу при установке процессора в разъем, чтобы не погнуть контакты и не повредить процессор!
