ASUS M4A78-EM

Magyar

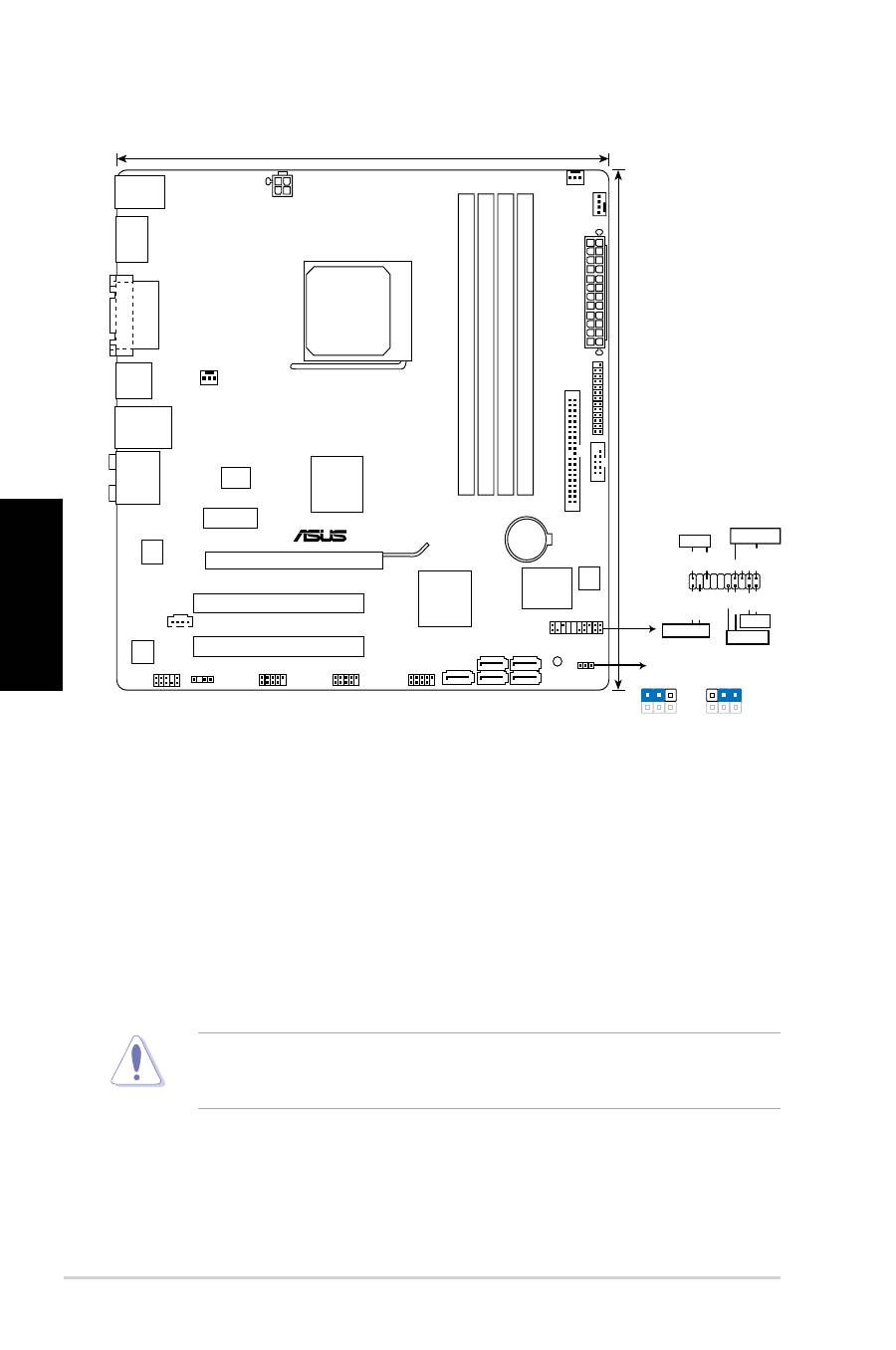

1.  Az alaplap felépítése 2.  A CPU beszerelése

A központi feldolgozó egység telepítéséhez:

1.  Keresse meg a processzor aljzatát az alaplapon.

2.  Legalább 90°-os szögben hajtsa fel a foglalat rögzítőkarját.

3.  Helyezze a CPU-t a foglalatra úgy, hogy az CPU-n lévő aranyszínű

háromszög egybeessen a foglalat kis háromszöggel jelölt sarkával.

4.  Óvatosan engedje a processzort a foglalatba.

5.   Ha a CPU benne van a foglalatban, hajtsa le a rögzítőkart, és húzza be a

foglalat oldalán lévő tartófül alá.

M4A78-EM

PCIEX16

PCIEX1_1

PCI1

PCI2

PRI_IDE

USB1112

USB910

USB78

AAFP

CD

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

ALC

887

RTL

8112

ICS

9LPRS485

KB_USB56

SPDIFO_

HDMI

8Mb

BIOS

SB_PWR

CLRTC

24.4cm(9.6in)

24.4cm(9.6in)

AMD

®

RS780G

AMD

®

SB700

DDR2 DIMM_A2 (64bit, 240-pin module)

SOCKET AM2

+

DDR2 DIMM_B2 (64bit, 240-pin module)

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA5

SATA6

VG

A

AUDIO

DV

I

LAN1_USB12

ESATA_

USB34

PWR_FAN

CHA_FAN

PANEL

SPDIF_OUT

LPT

COM1

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PANEL

PLED

-

+5

V

Speake

r

SPEAKER

PLED

Ground

Reset

Reset

Ground Ground

PLED

+

IDE_LED-

IDE_LED+

+IDE_LED

PW

R

Ground

PWRSW

A CPU csak egyféleképpen illik a foglalatba; a helyes irányban könnyedén belecsúszik

abba. NE ERŐLTESSE a processzort rossz irányban a foglalatba, mert a processzor alján

lévő tűk elgörbülhetnek és a CPU működésképtelenné válhat!
