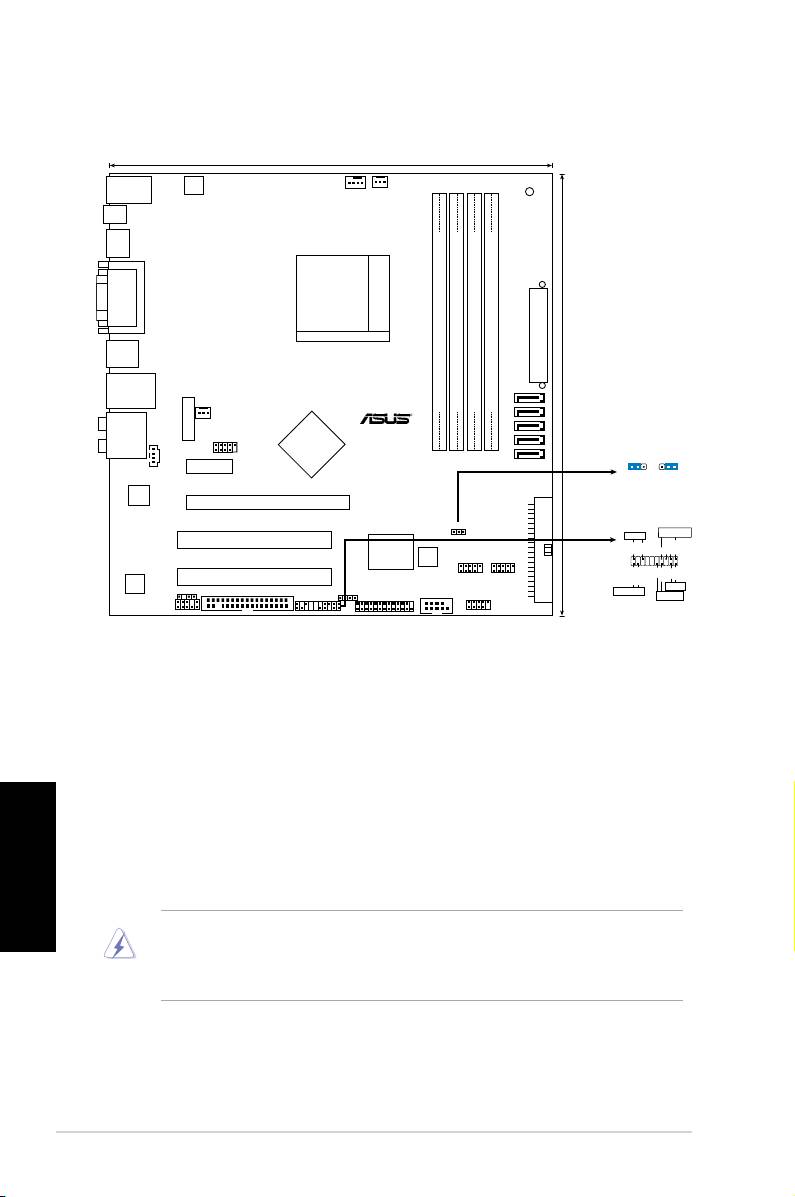

1. Схемасистемнойплаты

2. Установкапроцессора

Для установки процессора:

1. Найдите на системной плате 940-выводной разъем типа

AM2+/AM2.

Русский

2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.

ПРЕДУПРЕЖДЕНИЕ!

Существует только одно правильное положение процессора при установке. Не применяйте

излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не

повредить процессор!

14

ASUS M3N78-EM

24.4cm (9.6in)

PWR_FAN

KB_USB56

CPU_FAN

ATX12V

SB_PWR

SPDIF_O2

HDMI

VGA_DVI

Socket AM2+

TXPWR

A

F_ESATA_USB34

E

CR2032 3V

LAN1_USB12

Lithium Cell

CMOS Power

SATA6

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

24.4cm (9.6in)

CHA_FAN

R

SATA5

SATA2

AUDIO

IE1394_1

NVIDIA

SATA3

GeForce

CLRTC

CD

SATA1

8300

1 2 2 3

PCIEX1_1

Normal

Clear RTC

(Default)

Realtek

8211

PCIEX16

M3N78-EM

CLRTC

PANEL

PRI_IDE

PLED

SPEAKER

PCI1

Super I/O

8Mb

PLED+

PLED-

+5V

Ground

Ground

Speaker

BIOS

PWR

PCI2

USB1112USB78

Ground

Reset

Ground

ALC1200

IDE_LED+

IDE_LED-

Reset

SPDIF_OUT

FLOPP

Y

CHASSIS

COM1

+IDE_LED

PANEL

LPT

PWRSW

AAFP

USB910
