Asus M3N78-EM: 1. Схема на дънната платка 2. Монтаж на процесор

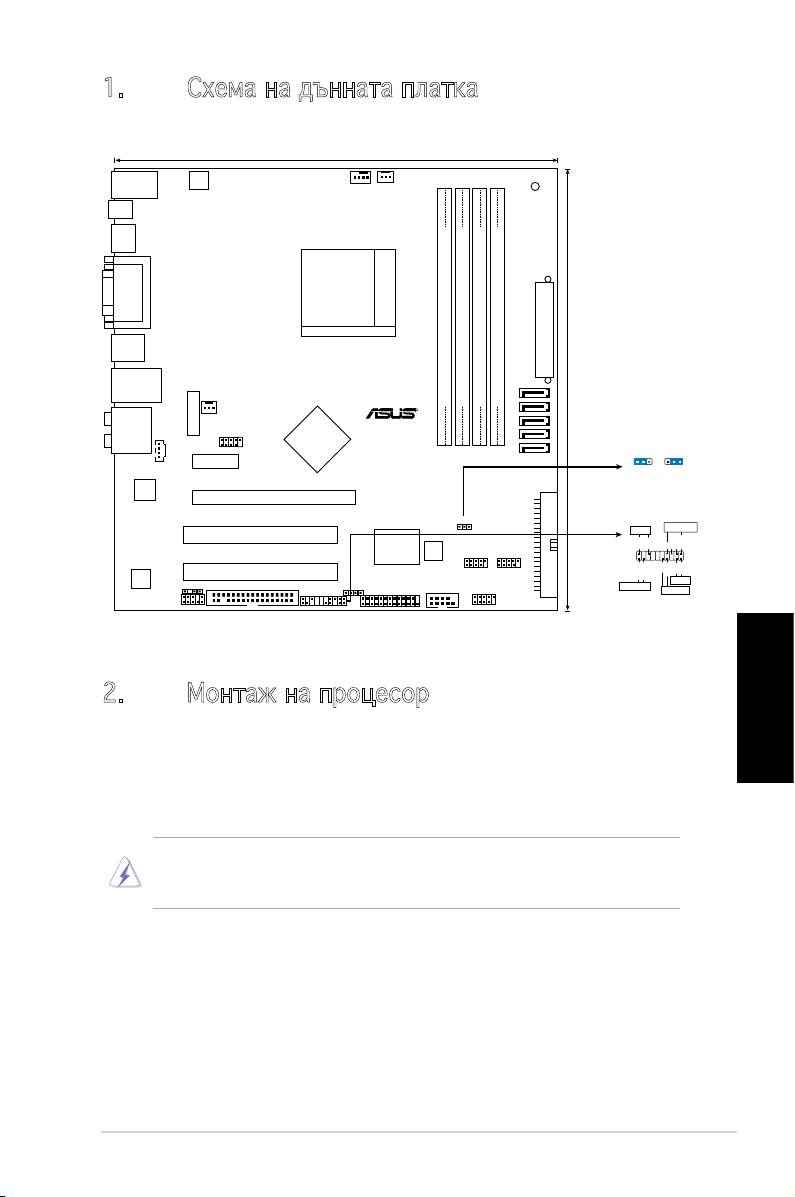

1. Схема на дънната платка

2. Монтаж на процесор

Моля, следвайте описаните по-долу инструкции за инсталиране на процесора.

Български

1. Намерете 940-пиновия

AM2+/AM2 сокет върху дънната платка.

2. Повдигнете лостчето на сокета до 90°.

Внимание

Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ

процесора в сокета, за да избегнете огъване на пиновете и повреда на продукта!

3. Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с

изпъкналостта в основата на лоста на сокета.

4. Внимателно спуснете процесора в сокета, докато застане на място.

5. След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача

отстрани на сокета.

ASUS M3N78-EM

29
