Asus M3N78-EM: 1. Disposição da placa-principal 2. Instalação da CPU

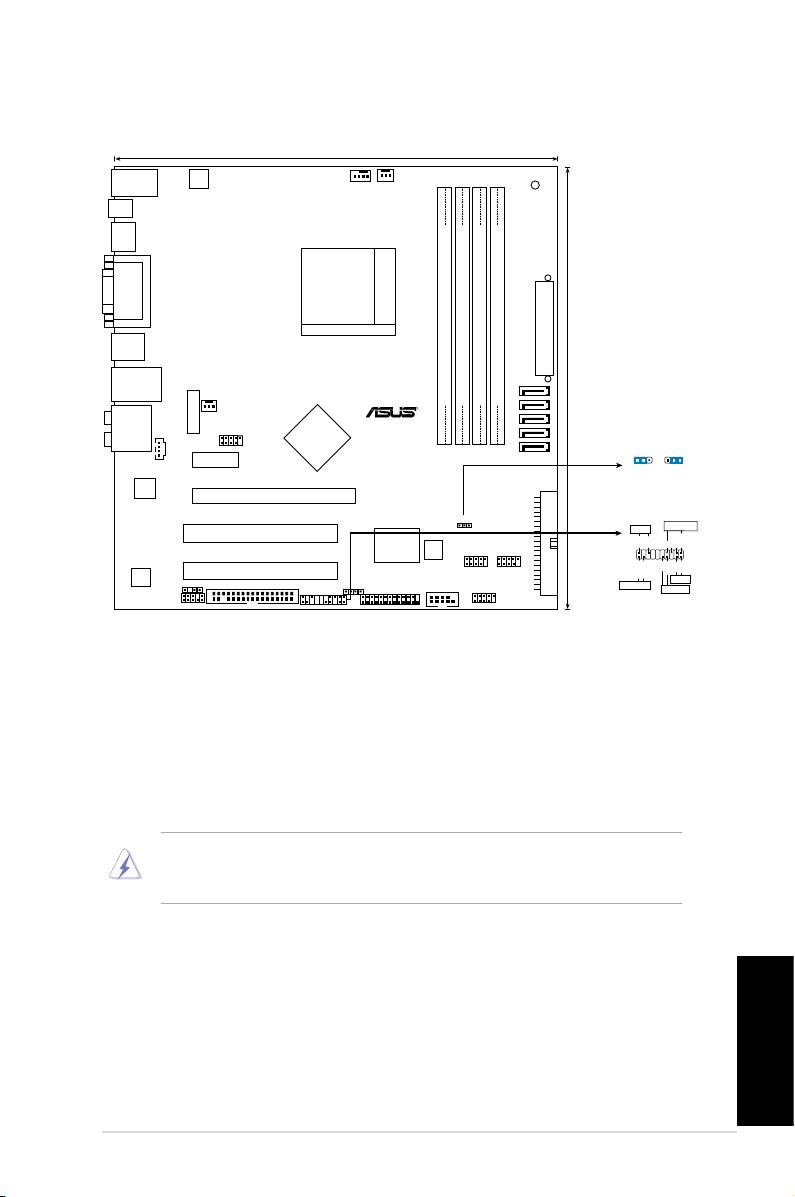

1. Disposição da placa-principal

2. Instalação da CPU

Siga estas etapas para instalar a CPU.

1. Procure o socket AM2+/AM2 de 940 pinos na placa-principal.

2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

ADVERTÊNCIA

!

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da

CPU no socket para evitar dobrar os pinos e danicar a CPU

!

3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o

triângulo dourado que alinhado com o canto do socket contendo um pequeno

triângulo.

4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido

lugar.

5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para

xar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a

CPU está devidamente xada.
