Asus M3N78-EM: 1. Diagramma disposizione scheda madre 2. Installazione della CPU

1. Diagramma disposizione scheda madre 2. Installazione della CPU: Asus M3N78-EM

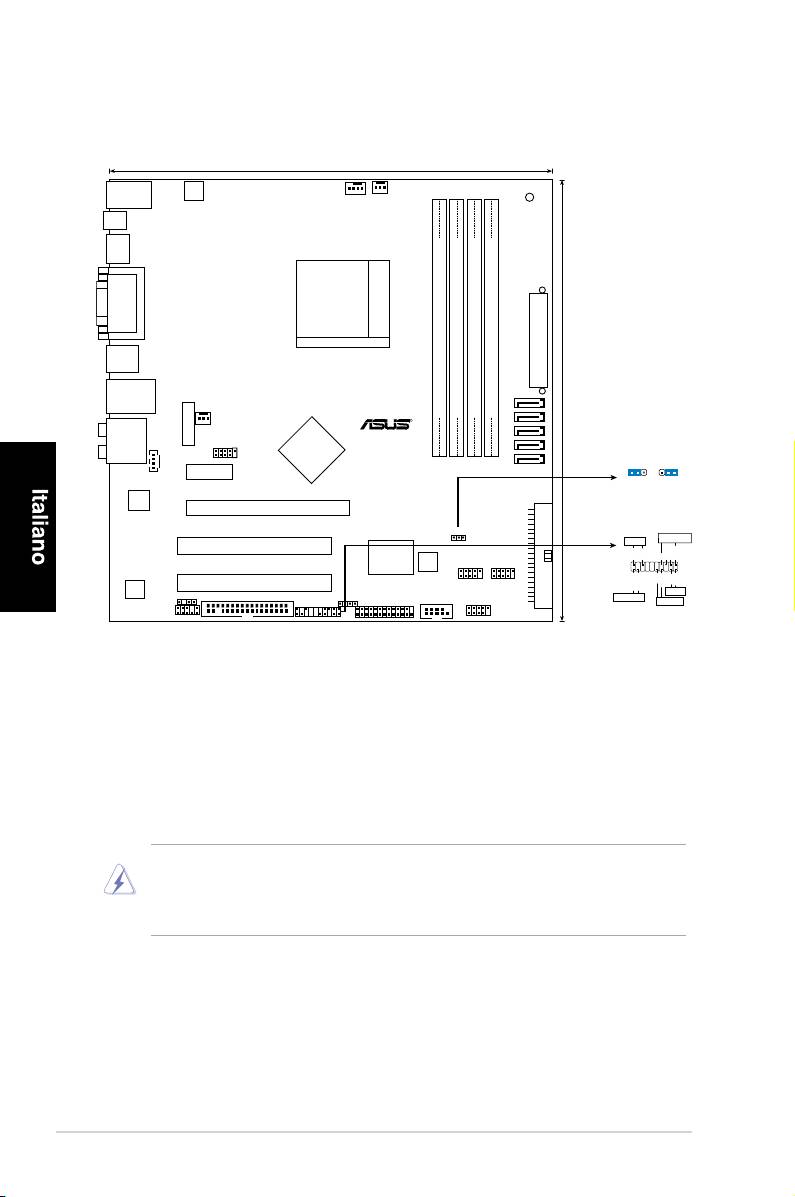

1. Diagramma disposizione scheda madre

2. Installazione della CPU

Attenersi alle fasi seguenti per installare una CPU.

1. Ubicare la presa

AM2+/AM2 a 940 pin sulla scheda madre.

2. Sollevare la leva della presa ad un angolo di almeno 90°.

AVVISO!

La CPU può essere inserita solamente con un corretto orientamento. NON

forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare

la CPU!

3. CollocarelaCPUsulsocketinmodotalechel’angoloconiltriangolodorato

dellaCPUcombaciconl’angolodelsocketdovec’èiltirandolo.

4. Inserire completamente con delicatezza la CPU nella presa.

5.QuandolaCPUèalsuoposto,abbassarelalevadellapresaperbloccare

laCPU.Lalevascattasullalinguettalateraleindicandocheèbloccata.

8

ASUS M3N78-EM

24.4cm (9.6in)

PWR_FAN

KB_USB56

CPU_FAN

ATX12V

SB_PWR

SPDIF_O2

HDMI

VGA_DVI

Socket AM2+

TXPWR

A

F_ESATA_USB34

E

CR2032 3V

LAN1_USB12

Lithium Cell

CMOS Power

SATA6

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

24.4cm (9.6in)

CHA_FAN

R

SATA5

SATA2

AUDIO

IE1394_1

NVIDIA

SATA3

GeForce

CLRTC

CD

SATA1

8300

1 2 2 3

PCIEX1_1

Normal

Clear RTC

(Default)

Realtek

8211

PCIEX16

M3N78-EM

CLRTC

PANEL

PRI_IDE

PLED

SPEAKER

PCI1

Super I/O

8Mb

PLED+

PLED-

+5V

Ground

Ground

Speaker

BIOS

PWR

PCI2

USB1112USB78

Ground

Reset

Ground

ALC1200

IDE_LED+

IDE_LED-

Reset

SPDIF_OUT

FLOPP

Y

CHASSIS

COM1

+IDE_LED

PANEL

LPT

PWRSW

AAFP

USB910
