2.  Монтаж на процесор

Моля, следвайте описаните по-долу инструкции за инсталиране на процесора.

1.

Намерете 940-пиновия AM2+ сокет върху дънната платка.

2.

Повдигнете лостчето на сокета до 90°.

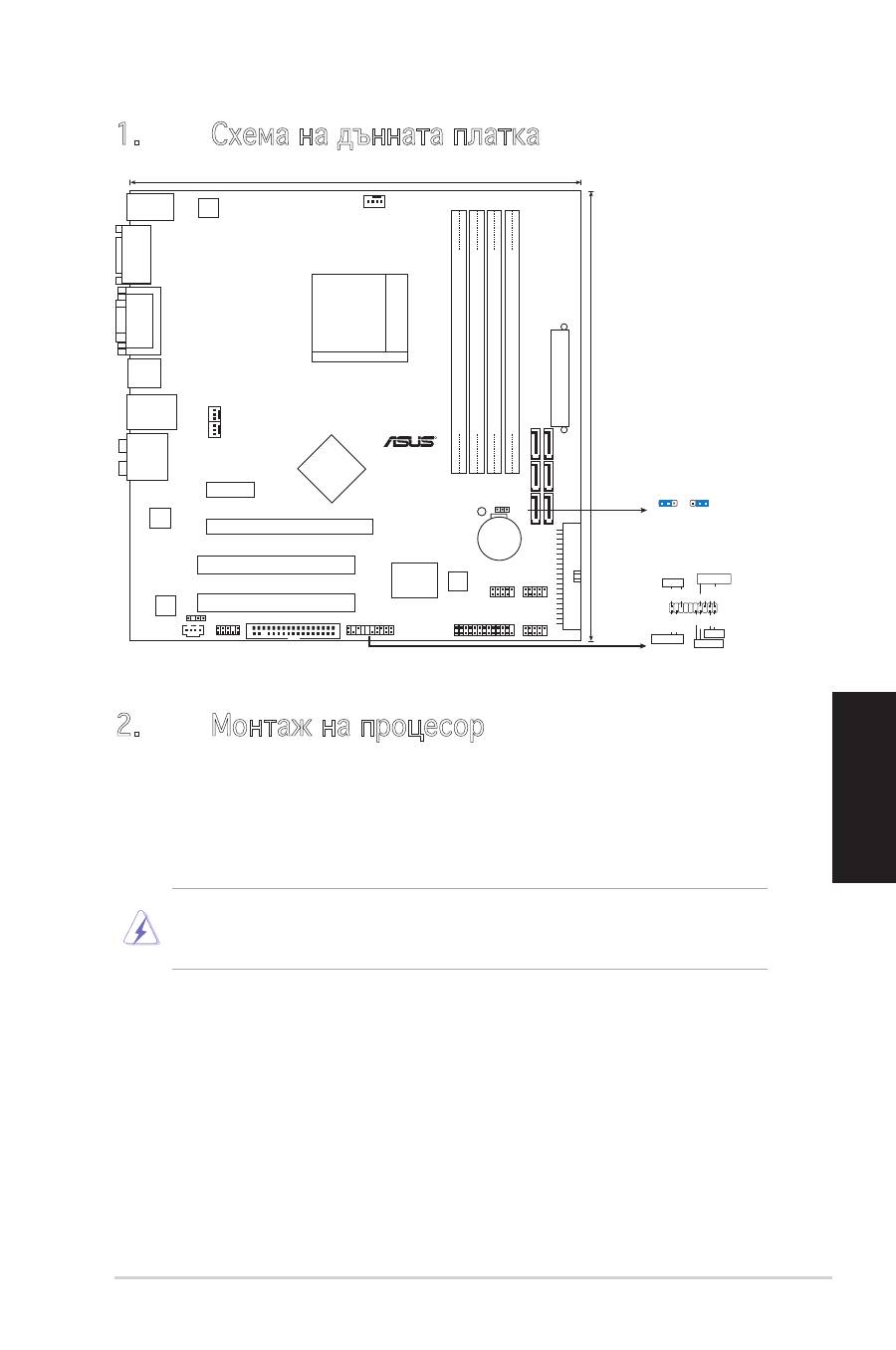

1.  Схема на дънната платка

Внимание

Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ

процесора в сокета, за да избегнете огъване на пиновете и повреда на продукта!

3.  Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с

изпъкналостта в основата на лоста на сокета.

4.  Внимателно спуснете процесора в сокета, докато застане на място.

5.   След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача

отстрани на сокета.

24.4cm (9.6i

n

24.4cm (9.6in)

)
