Asus M3A78-EH: 1. Izgled matične ploče 2. Instalacija procesora
1. Izgled matične ploče 2. Instalacija procesora: Asus M3A78-EH

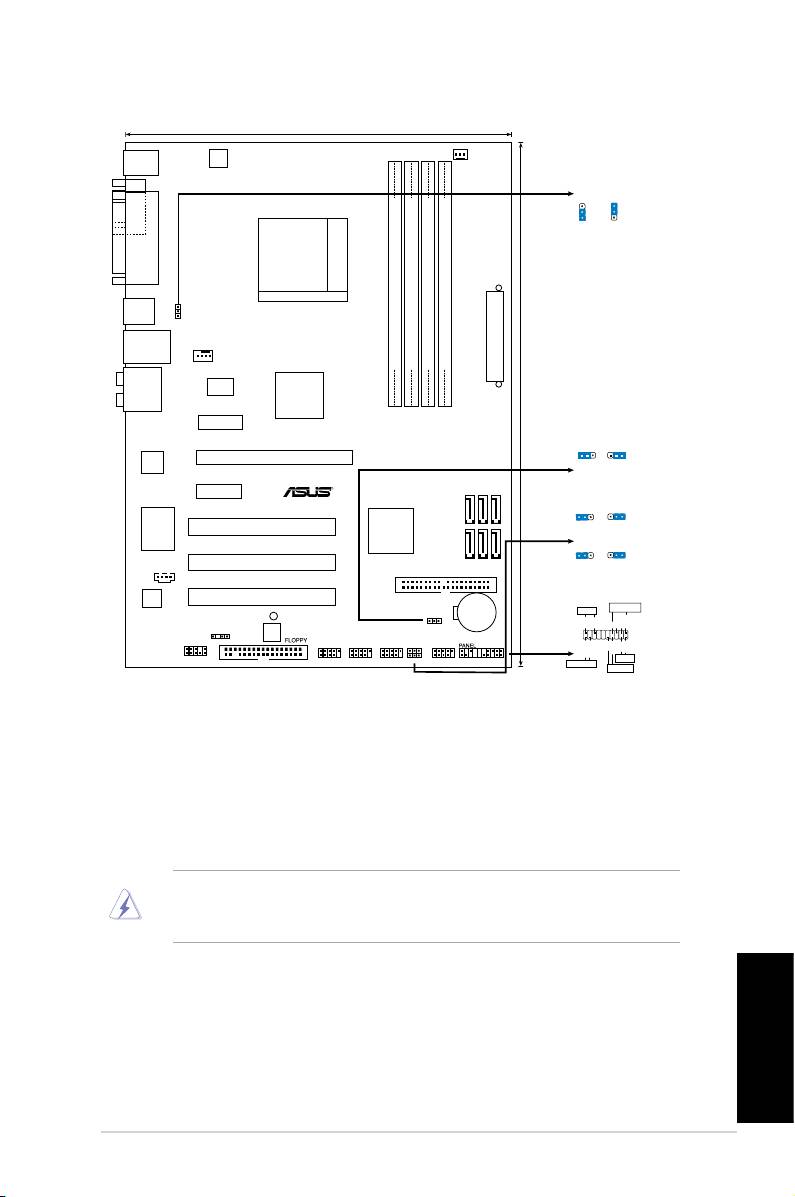

1. Izgled matične ploče
2. Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite priključak 940-pin AM2+/AM2 na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
Srpski
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
ASUS M3A78-EH
35
22.4cm (8.8in)
CHA_FAN
PS/2KBMS
T: Mouse
B: Keyboard
ATX12V
PS2_USBPW1-4
3
2
2
COM1
T
1
+5
V
+5VSB
POR
(D
e
fault)
PARALLEL
SocketAM2+/AM2
USB34
PS2_USBPW1-4
LAN1_USB12
TXPWR
A
E
CPU_FAN
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
ICS
9LPRS485CGLF
AUDIO
AMD 780G
PCIEX1_1
30.5cm (12in)
M3A78-EH
CLRTC
1 2 2 3
Attansic
PCIEX16
F1
Normal
Clear RTC
(Default)
R
PCIEX1_2
SATA4
SATA5
SATA6
USBPW5-8
1
2
2
3
+5
V
+5VSB
PCI1
SB700
(D
e
fa
u
lt
)
Super I/O
USBPW9-12
1
2
2
3
PCI2
+5
V
+5VS
B
CD
SATA1
SATA2
SATA3
(D
e
fault)
ALC883
PCI3
PRI_IDE
PANEL
CR2032 3V
PLED
SPEAKER
SB_PWR
CLRTC
Lithium Cell
CMOS Power
PLED+
PLED-
+5V
8Mb
Ground
Ground
Speaker
SPDIF_OUT
BIOS
USBPW5-8
PWR
Ground
Reset
AAFP
Ground
IDE_LED+
IDE_LED-
USB1112 USB910 USB78 USB56
USBPW9-12
Reset
+IDE_LED
PWRSW
