Asus M2V-MX SE: 1. Disposição da placa-principal 2. Instalação da CPU

ASUS M2V-MX SE

Português

17

1.  Disposição da placa-principal 2.  Instalação da CPU

Siga estas etapas para instalar a CPU.

1.  Procure o socket AM2 de 940 pinos na placa-principal.

2.  Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

ADVERTÊNCIA!

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU

no socket para evitar dobrar os pinos e danificar a CPU

!

19.3cm (7.6in)

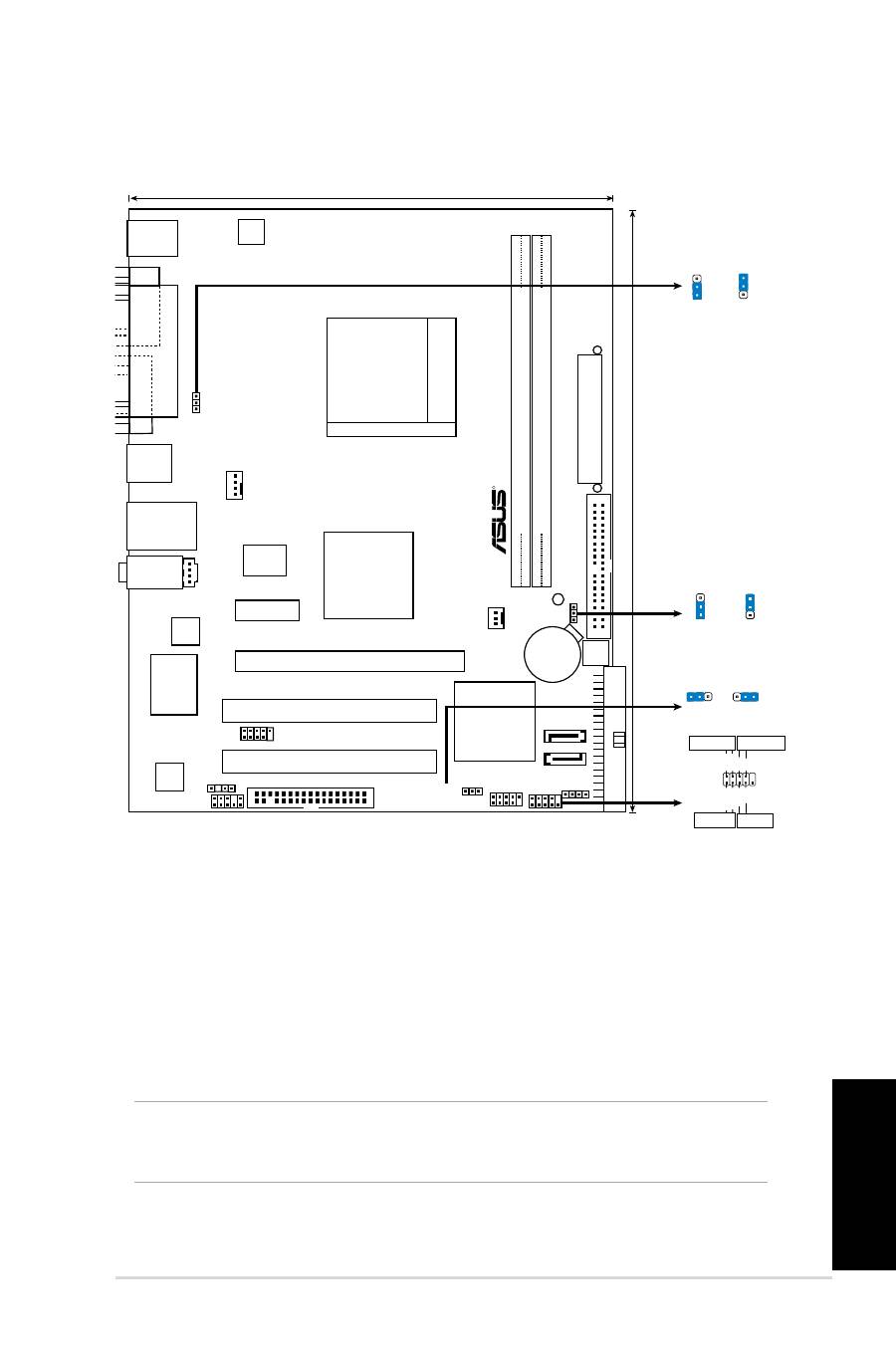

DDR2 DIMM_A1 (64 bit,240-pin module)
