1. Schemaplăciidebază

2. Instalarea procesorului

Română

Urmează următorii paşi pentru a instala procesorul.

1. Instalati piciorusul mufei 940 AM2+ in placa de baza a calculatorului.

2. Ridică pârghia socketului la cel puţin 90 de grade.

ATENŢIE:

Procesorul poate  montat doar într-o singură poziţie. Pentru a preveni îndoirea

pinilor sau deteriorarea, NU forţaţi introducerea procesorului în socket!

32

ASUS M2N68

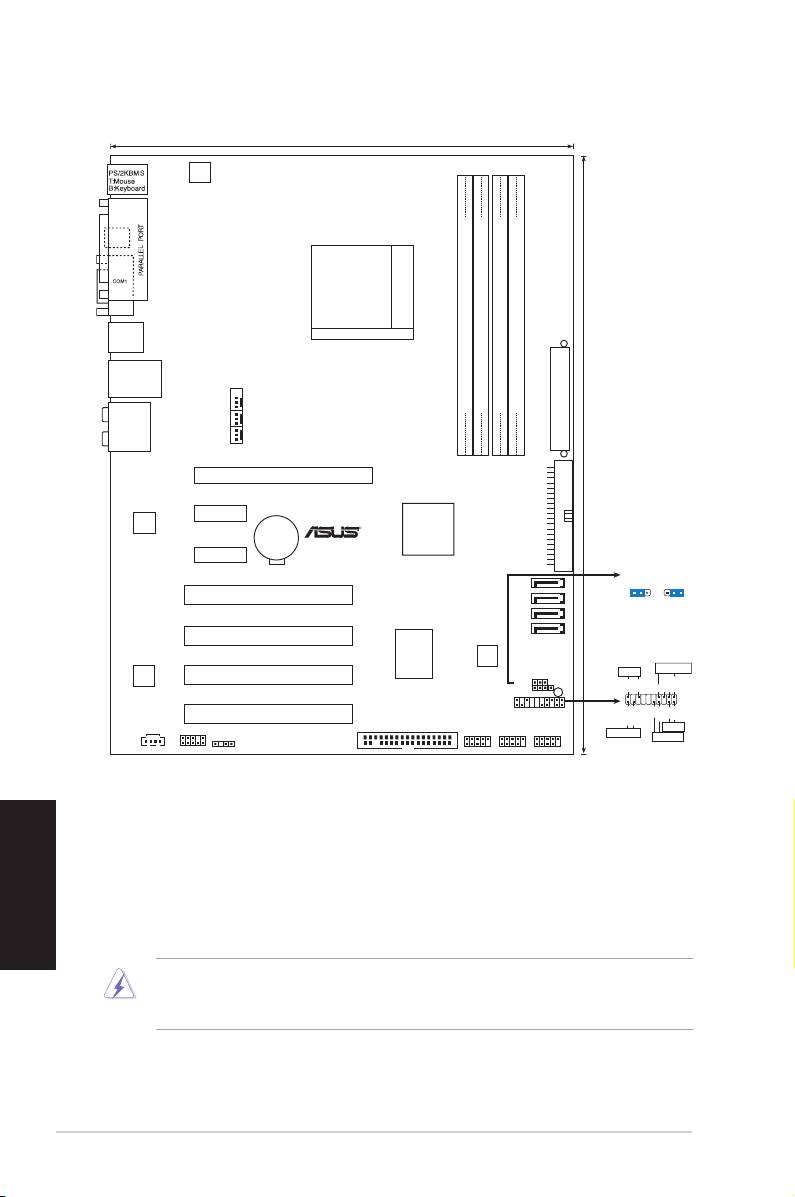

CPU_FAN

23.5cm(9.25in)

ATX12V

SPDOF_O

SocketAM2+

USB34

LAN1_USB12

CPU_FAN

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

CHA_FAN

EATXPWR

AUDIO

PWR_FAN

M2N68

PCIEX16

30.5cm (12in)

PRI_IDE

JMB

381

PCIEX1_1

Realtek

Nvidia

8211

R

CR2032 3V

Lithium Cell

MCP68

CMOS Power

PCIEX1_2

CLRTC

SATA2

1 2

2 3

PCI1

SATA1

Normal

Clear RTC

(Default)

SATA3

SATA4

PCI2

8Mb

BIOS

PANEL

Super I/O

VIA

PLED

SPEAKER

VT1708B

PCI3

CLRTC

SB_PWR

CHASSIS

PLED+

PLED-

+5V

Ground

Ground

Speaker

PANEL

PCI4

PWR

Ground

Reset

Ground

IDE_LED+

IDE_LED-

CD

FLOPPY

Reset

+IDE_LED

SPDIF_OUT

PWRSW

AAFP

USB56 USB78 USB910
