Asus M2N-SLI: 1. Схема на дънната платка 2. Монтаж на процесор

Български

ASUS M2N-SLI

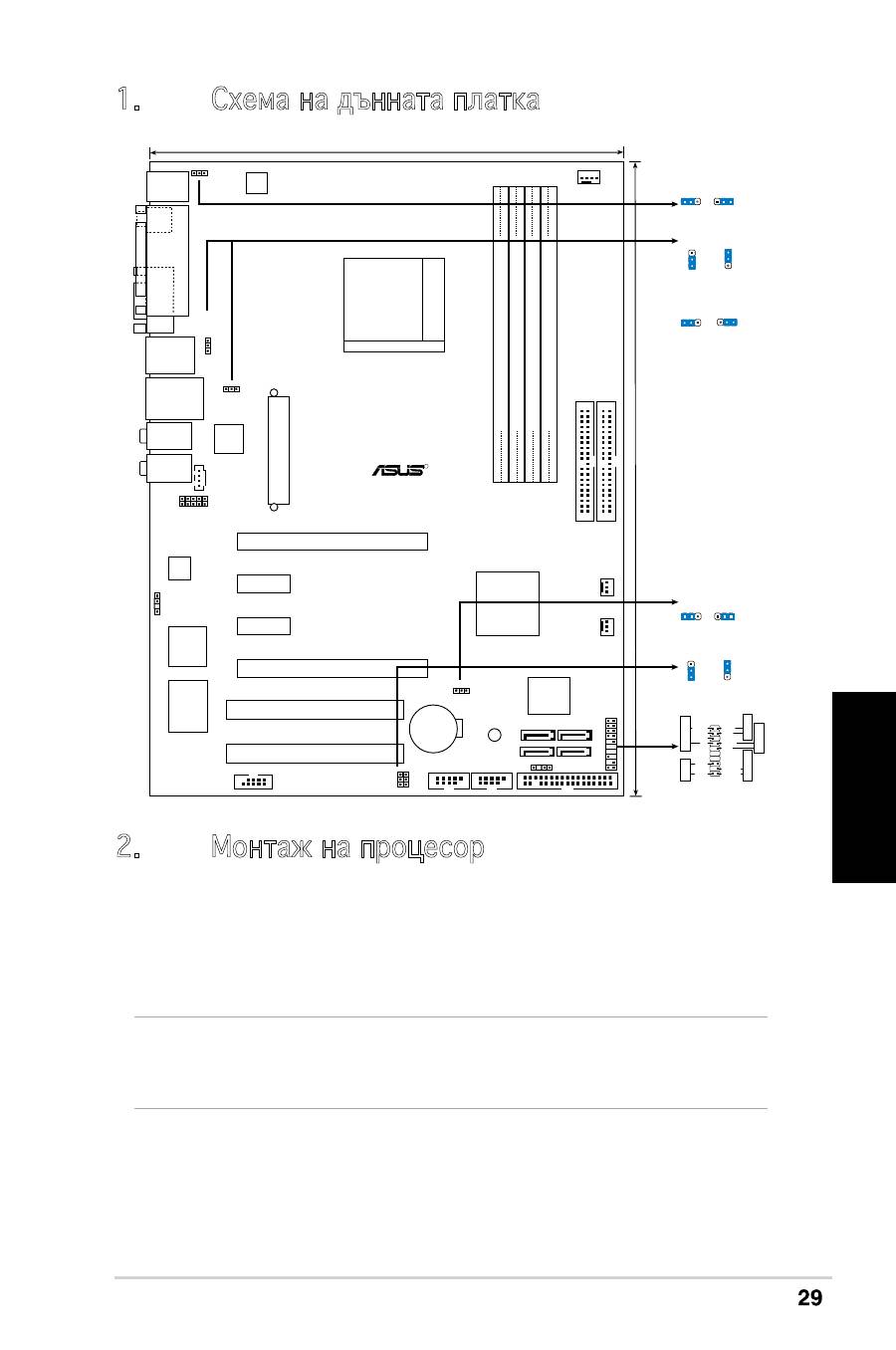

1.  Схема на дънната платка 2.  Монтаж на процесор

Моля,  следвайте  описаните  по-долу  инструкции  за  инсталиране  на

процесора.

1.  Намерете 940-пиновия AM2 сокет върху дънната платка.

2.  Повдигнете лостчето на сокета до 90°.

Внимание

Процесорът пасва на сокета само ако се постави в правилната посока. НЕ

НАТИСКАЙТЕ процесора в сокета, за да избегнете огъване на пиновете и

повреда на продукта!

3.  Поставете процесора над сокета така, че маркираният ъгъл на процесора

да съвпадне с изпъкналостта в основата на лоста на сокета.

4.  Внимателно спуснете процесора в сокета, докато застане на място.

5.  След като процесорът е поставен, спуснете надолу лостчето. Закачете

лостчето на държача отстрани на сокета.

21.8cm(8.6in)

30.5cm(12.0in)

Socket

AM2

CPU_FAN

PRI_IDE

SEC_IDE

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

PWR_FA

N

CHA_FAN

PANEL

SATA1

SATA3

SATA2

SATA4

8Mb

BIOS

SB_PWR

CR2032 3V

Lithium Cell

CMOS Power

USB56

USB78

FLOPPY

CHASSIS

PCI1

PCI2

PCIEX16_2

PCIEX16_1

PCIEX1_1

PCIEX1_2

EA

TXPW

R

USBPW7

8

USBPW5

6

Super I/O

SPDIF_OU

T

FP_AUDIO

CD

USBPW34

R

M2N-SLI

AUDIO2

AUDIO1

LAN_USB12

SPDIF_O1

PA

RA

LL

E

 P

OR

T

COM1

PS/2KBMS

T: Mouse

B: Keyboard

Attansic

F1

CM6501

USBPW1

2

KBPWR

ATX12V

CLRTC

*

Requires an ATX power supply

NEL

PLED-

PWR

+5V

Speaker

Ground

RESET

Ground

Reset

Ground

Ground

PWRS

W

PLED+

IDE_LED-

IDE_LED+

IDE_LE

D

PLED

SPEAKER

PA

3

2

2

1

USBPW5-8

+5V

(Default)

+5VSB

3

2

2

1

USBPW12

+5V

(Default)

+5VSB

3

2

2

1

USBPW34

+5V

(Default)

+5VSB

CLRTC

Normal

Clear RTC

(Default)

1 2

2 3

(Default)

1 2

2 3

+5V

+5VSB

KBPWR

Nvidia

NF560 SLI

IE1394_1

1394_USB34

VIA

VT6308P
