 Bewahren Sie diese Bedienungsanleitung bitte

sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen

können. Sorgen Sie dafür, dass sie im Falle eines

Verkaufs, eines Umzugs oder einer Übergabe an

einen anderen Benutzer das Gerät stets begleitet,

damit auch der Nachbesitzer die Möglichkeit hat,

darin nachschlagen zu können.

!

 Lesen Sie bitte folgende Hinweise aufmerksam

durch, sie liefern wichtige Informationen hinsichtlich

der Installation, dem Gebrauch und der Sicherheit.

Aufstellung

!

 Verpackungsmaterial ist kein Spielzeug für Kinder.

Es ist entsprechend den Vorschriften bezüglich der

getrennten Müllsammlung zu entsorgen (

siehe

Vorsichtsmaßregeln und Hinweise

).

!

 Die Installation ist gemäß den vorliegenden

Anweisungen und von Fachpersonal durchzuführen.

Jede unsachgemäße Installation kann Menschen und

Tiere gefährden oder Sachschaden verursachen.

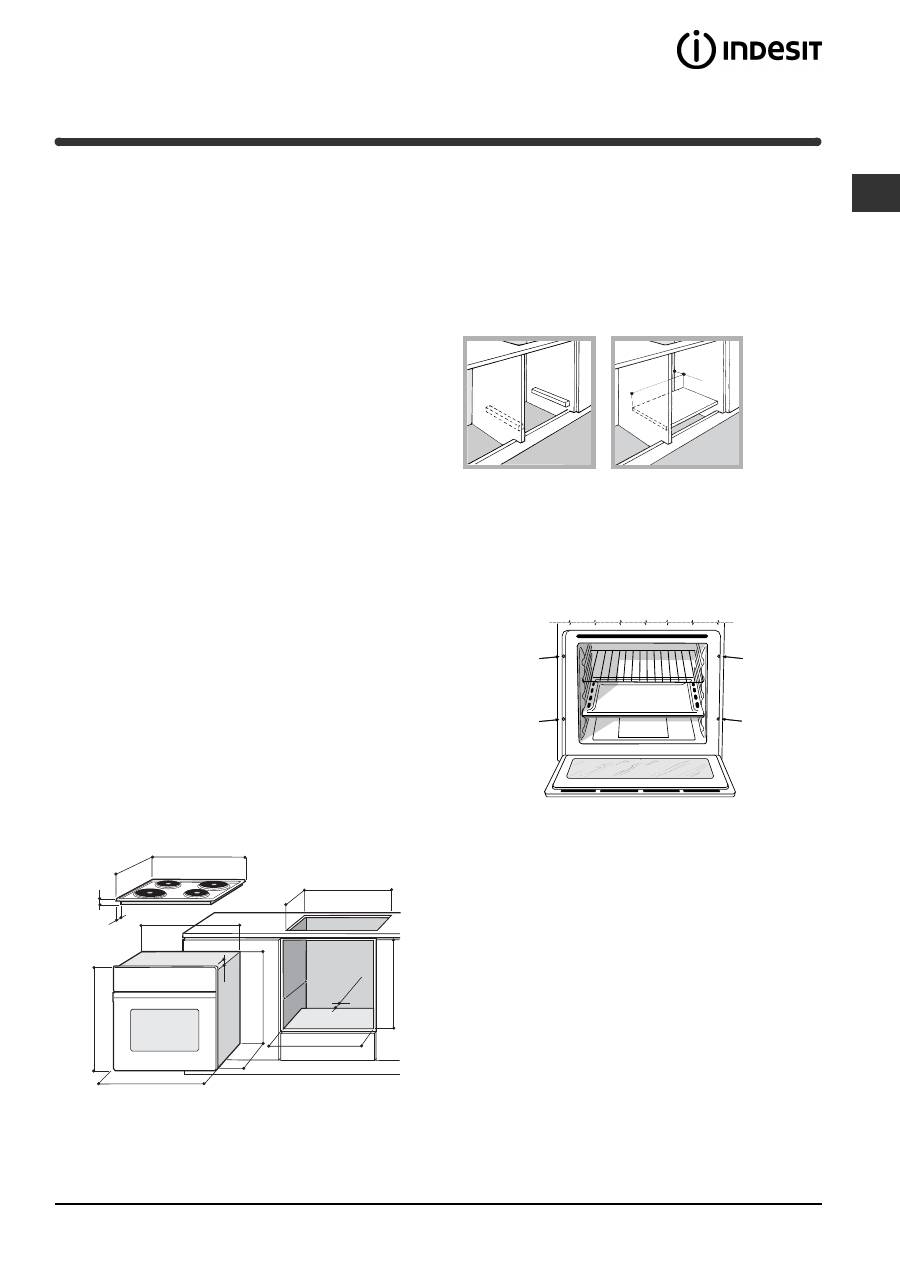

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu

gewährleisten, muss der Umbauschrank folgende

Eigenschaften aufweisen:

• Die an den Backofen angrenzenden Schrankwände

müssen aus hitzebeständigem Material gefertigt sein.

• Bei Möbeln aus Furnierholz muss der verwendete

Leim einer Temperatur von 100°C standhalten.

• Für den Einbau des Backofens in einen

Unterschrank

 (

siehe Abbildung

) oder in einen

Hochschrank

, muss das entsprechende Möbel

über folgende Abmessungen verfügen:

!

 Nach dem Einbau des Gerätes muss eine Berührung

mit den Elektroteilen ausgeschlossen sein. Die auf

dem Typenschild enthaltenen Verbrauchsangaben

wurden bei dieser Art der Installation ermittelt.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten,

muss die Rückwand des Schrankumbaus

abgenommen werden. Der Backofen sollte möglichst

so installiert werden, dass er auf zwei Holzleisten oder

aber auf einer durchgehenden Fläche aufliegt, die

über einen Ausschnitt von mindestens 45 x 560 mm

verfügt (

siehe Abbildungen

).

Zentrierung und Befestigung

Befestigung des Gerätes am Möbel: Öffnen Sie die

Backofentür und schrauben Sie die 4 Holzschrauben

in die 4 im Backofenrahmen vorgesehenen Löcher

ein.

!

 Alle zum Schutz dienenden Teile müssen so

befestigt werden, dass ein Entfernen derselben ohne

Zuhilfenahme eines Werkzeugs nicht möglich ist.

595

558

 min

45

 min

575-585

 min

560

+4 -0

480

+4 -0

547 min

555

580

500

39

15

595

23

572

543

54

3

545

560 mm.

45 mm.

Installation

36

DE

Elektroanschluss

Der Anschluss an das Stromnetz ist am Herd

vorzunehmen, der werkseitig für den Betrieb mit

Wechselstrom zu der auf dem Typenschild (

siehe

nachfolgende Seite

) angegebenen Spannung und

Frequenz ausgelegt ist.

Das Kochfeld wird mittels eines geeigneten

Verbinders an den Herd angeschlossen.

EINBAU-KOCHFELD

EINBAUHERD

WEISS

ROT

GELB

BLAU

GRÜN

Nur bei

einigen

Modellen

Bringen Sie den metallenen Schutz nach Anschluss

des Kochfeldes wieder an. Im Falle eines Ausbaus

des Kochfeldes muss der rote Originalstöpsel wieder

auf den roten Verbinder aufgesetzt werden.

Anschluss des Netzkabels

1. Öffnen Sie das

Klemmengehäuse,

indem Sie unter

Zuhilfenahme eines

Schraubenziehers die

seitlichen Zungen des

Klemmengehäusedeckels

anheben. Ziehen Sie

den Deckel ab (

siehe

Abbildung

).

2. Installation des Netzkabels: Schrauben Sie die

Schraube der Kabelklemme sowie die Schrauben der

Kontakte L-N-

 heraus. Befestigen Sie die Drähte

dann unter Beachtung der entsprechenden Farben

unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/

Grün (

).

Das Klemmengehäuse ist werkseitig für den

Anschluss an ein 400 V/3-Phasen-Netz voreingestellt

(

siehe untenstehende Abbildung

).

400V 3N~H05RR-F

5x2.5 CEI-UNEL 35363

Sollte die Hausanlage andere Eigenschaften

aufweisen (

siehe untenstehende Abbildung

), sind

beim Elektroanschluss die im Gehäuse P

untergebrachten Brücken zu verwenden.

230V ~H05RR-F 3x4

CEI-UNEL 35363

400V 2N~H05RR-F 4x4

CEI-UNEL 35363

3. Befestigen Sie das Zuleitungskabel in der

entsprechenden Kabelklemme.

4. Schließen Sie den Deckel des Klemmengehäuses.

N

L1

L3

L2

1

3

2

4

5

N

L2

L1

L3

P

N

L

1

3

2

4

5

N

L1 L2

1

3

2

4

5

37

DE

Anschluss des Versorgungskabels an das

Stromnetz

Versehen Sie das Kabel mit einem Normstecker für

die auf dem Typenschild angegebene Belastung

(

siehe nebenstehende Tabelle

).

Wird das Gerät direkt an das Stromnetz

angeschlossen, ist zwischen Stromnetz und Gerät ein

allpoliger, der Last und den einschlägigen

Vorschriften entsprechender Schalter mit einer

Mindestöffnung der Kontakte von 3 mm

zwischenzuschalten. (Der Erdleiter darf vom Schalter

nicht unterbrochen werden.) Das Versorgungskabel

muss so verlegt werden, dass es an keiner Stelle einer

Temperatur ausgesetzt wird, die 50°C über der

Raumtemperatur liegt.

!

 Der Installateur ist für den ordnungsgemäßen

elektrischen Anschluss sowie die Einhaltung der

Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den

gesetzlichen Bestimmungen entspricht;

• die Netzsteckdose für die maximale

Leistungsbelastung des Gerätes ausgelegt ist, die

auf dem Typenschild angegeben ist (

siehe unten

);

• die Versorgungsspannung im Bereich der auf dem

Typenschild angegebenen Werte liegt (

siehe

unten

);

• die Netzsteckdose mit dem Netzstecker kompatibel

ist. Sollte dies nicht der Fall sein, wechseln Sie bitte

die Netzsteckdose oder den Netzstecker aus;

verwenden Sie keine Verlängerungen und

Mehrfachsteckdosen.

!

 Elektrokabel und Netzsteckdose müssen bei

installiertem Gerät leicht zugänglich sein.

!

 Das Kabel darf nicht gebogen oder eingeklemmt

werden.

!

 Das Kabel muss regelmäßig kontrolliert werden und

darf nur durch autorisiertes Fachpersonal

ausgetauscht werden (

siehe Kundendienst

).

!

Der Hersteller lehnt jede Verantwortung ab, falls diese

Vorschriften nicht eingehalten werden sollten.

TYPENSCHILD

Abmessungen

Breite 43,5 cm

Höhe 32 cm

Tiefe 40 cm

Nutzvolumen

Liter 56

Elektrischer

Anschluss

Spannung 230V/400V~ 3N

50/60Hz

Maximale Leistungsaufnahme

9450W

ENERGIE-ETIKETT

Richtlinie 2002/40/EG über die

Etikettierung von Elektrobacköfen.

Norm EN 50304

Energieverbrauch Erzwungene

Konvektion Heizfunktion:

Echte Heißluft

Deklarierte

Energieverbrauchsklasse

Natürliche Konvektion

Heizfunktion:

Standard Plus

Dieses Gerät entspricht den

folgenden EG-Richtlinien:

- 2006/95/EWG vom 12/12/06

(Niederspannung) und

nachfolgenden Änderungen

- 2004/108/EWG vom 15/12/04

(elektromagnetische

Verträglichkeit) und nachfolgenden

Änderungen

- 93/68/EWG vom 22.07.93 und

nachfolgenden Änderungen

- 2002/96/EC und nachfolgenden

Änderungen
