Conexión de las unidades
3
Nota:
Dependiendo del tipo de vehículo, la función
de 3* y 5* puede ser diferente. En este caso,
asegúrese de conectar 2* a 5* y 4* a 3*.
1*
3*
2*
5*
4*
Conecte los conductores del
mismo color uno a otro.
Tapa (1*)
No quite la tapa cuando
no se utiliza este terminal.
Amarillo (3*)
Amarillo (2*)
Reserva
Conecte el terminal de
(o accesorio)
suministro de 12 V constante.
Rojo (5*)
Rojo (4*)
Accesorio
Conecte al terminal controlado
(o reserva)
por del interruptor de encendido
(12 V CC).
Negro (masa de la carrocería)
Conecte a un punto de metal limpio, libre de pintura.
Notas:
Conector ISO
• Cambie el ajuste inicial de esta unidad (refiérase al
Nota:
manual de operación). La salida de altavoz de subgraves
En algunos vehículos, el conector ISO
de esta unidad es monofónica.
puede estar dividido en dos partes.
• Cuando utilice un altavoz de subgraves de 70 W (2 Ω),
En este caso, asegúrese de conectar a
asegúrese de conectarlo con los hilos Violeta y
ambos conectores.
Violeta/negro de esta unidad. No conecte nada con los
hilos Verde y Verde/negro.

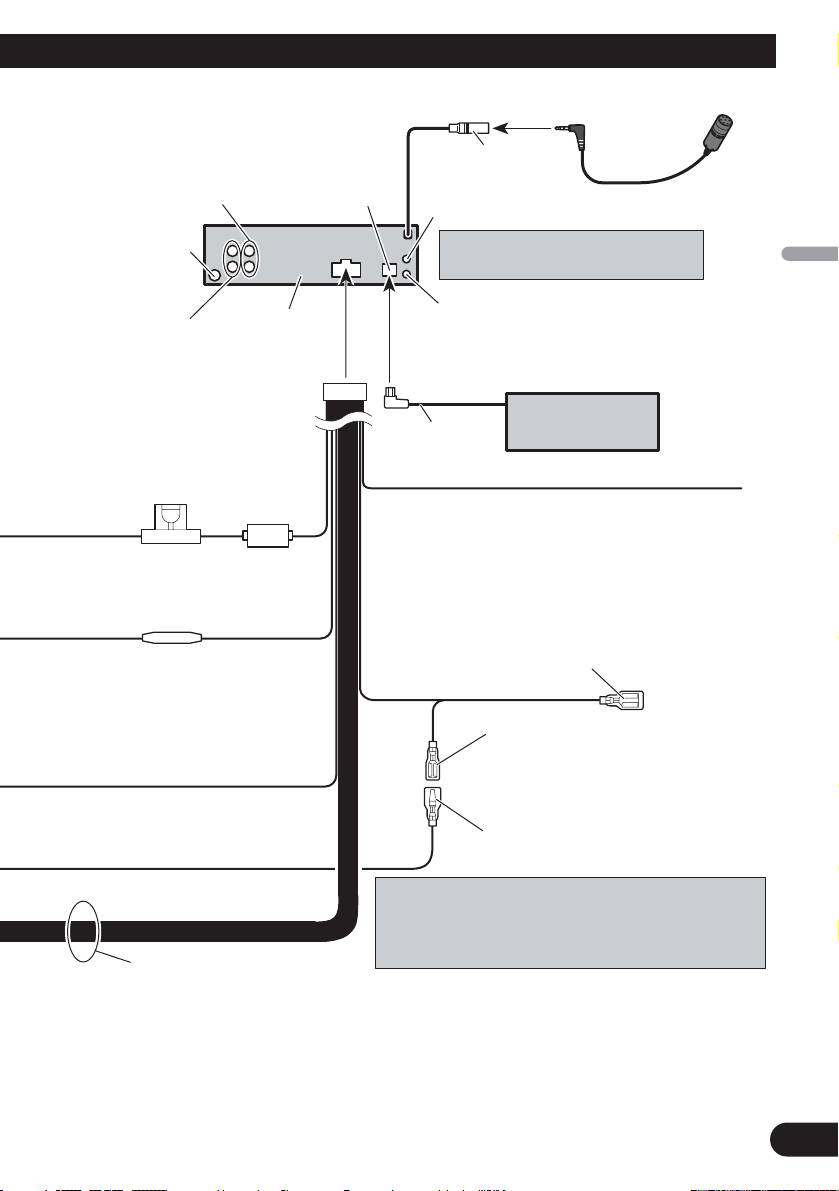

Conexión del cable de alimentación
English
Español
Deutsch
Français
Italiano
Nederlands
4
Micrófono
Entrada del micrófono
4 m
Salida delantera
14 cm
(Consulta la página 5 a 6.)
Entrada IP-BUS
(Azul)
Jack AUX (3.5 ø)
Toma de antena
Utilice un cable con clavija mini estéreo
con el equipo auxiliar.
Entrada remota cableada
Este producto
Se puede conectar el adaptador de control
Salida trasera o salida
remoto cableado (vendido separadamente).
de altavoz de subgraves
(Consulta la página 5 a 6.)
Reproductor de
Multi-CD (vendido
Cable IP-BUS
separadamente)
Amarillo/negro
Si se utiliza un equipo con función de silenciamiento,
conecte este conductor con el conductor de
silenciamiento de audio en tal equipo. Si no, mantenga
Fusible (10 A)
el enmudecimiento de audio libre de cualquier
conexión.
Azul/blanco
Conecte al terminal de control de sistema del
amplificador de potencia (máx. 300 mA 12 V CC).
Resistencia de fusible
Azul/blanco (7*)
Conecte al terminal de control de relé
de antena automática (máx. 300 mA
12 V CC).
Azul/blanco (6*)
La posición de los contactos del conector ISO difiere
dependiendo del tipo del vehículo. Conecte 6* y 7*
cuando el contacto 5 es del tipo de control de antena. En
otros tipos de vehículo, no conecte nunca 6* y 7*.
Hilos de altavoz
Blanco: Izquierda delantera +
Blanco/negro: Izquierda delantera ≠
Gris: Derecha delantera +
Gris/negro: Derecha delantera ≠
Verde: Izquierda trasera + o altavoz de subgraves +
Verde/negro: Izquierda trasera ≠ o altavoz de subgraves ≠
Violeta: Derecha trasera + o altavoz de subgraves +
Violeta/negro: Derecha trasera ≠ o altavoz de subgraves ≠
