Pioneer DEH-P65BT: Collegamento delle unità

Sommario

Collegamento delle unità

Collegamento delle unità ........................ 1

Nota:

Collegamento del cavo di alimentazione .......... 3

• Qualora l’unità venga installata in un veicolo la

cui chiavetta di accensione è sprovvista della

Collegamento ad un amplificatore di

posizione ACC (accessori), il cavo rosso deve

potenza venduto separatamente .................. 5

essere collegato al terminale in grado di rilevare

il funzionamento della chiavetta stessa.

Installazione .............................................. 7

In caso contrario la batteria si scaricherebbe.

Installazione DIN forntale/posteriore ................ 7

Installazione DIN frontale ................................ 7

Installazione DIN posteriore ............................ 8

Fissaggio del pannello anteriore ........................ 9

Installazione del microfono .............................. 9

Regolazione dell’angolo del microfono .......... 10

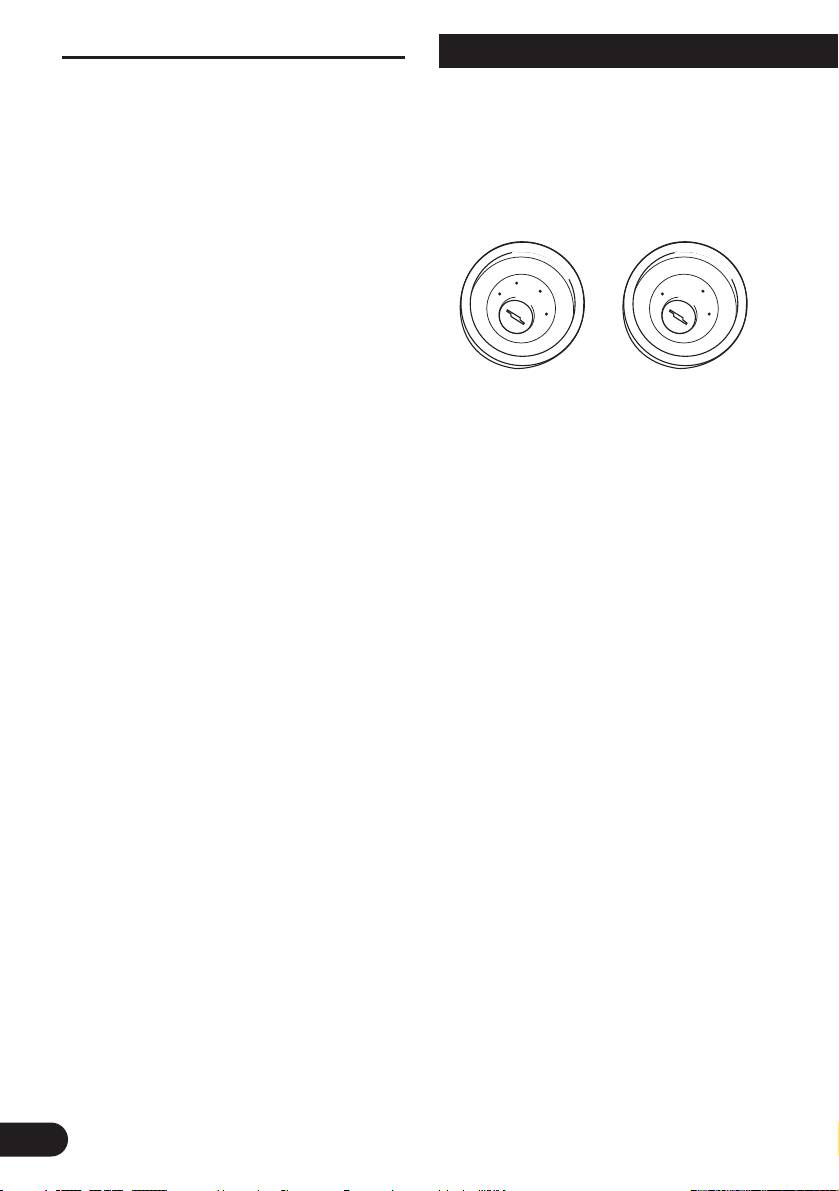

Posizione ACC

Assenza di posizione ACC

• L’impiego dell’unità in condizioni diverse dalle

seguenti potrebbe dar luogo a incendi o

malfunzionamenti:

— Veicoli provvisti di batteria da 12 V con

messa a terra sul negativo.

— Altoparlanti da 50 W (uscita) e da 4 ohm a

8 ohm (impedenza).

• Per impedire il verificarsi di cortocircuiti, di

surriscaldamento o di malfunzionamenti

raccomandiamo di osservare le seguenti

istruzioni.

— Prima di procedere con l’installazione

scollegate il terminale negativo della batteria.

— Bloccate i cavi con apposite fascette o con

del nastro adesivo. Per proteggere i cavi che

scorrono contro le parti metalliche del

veicolo avvolgeteli inoltre con del nastro

adesivo.

— Allontanate tutti i cavi da qualsiasi parte in

movimento quali, ad esempio, la leva del

cambio e le guide dei sedili.

— Allontanate tutti i cavi da punti ad elevata

temperatura quali, ad esempio, gli effusori

del sistema di riscaldamento del veicolo.

— Per collegare il cavo giallo alla batteria non

fatelo passare per un foro ricavato nella

struttura di separazione dal vano del motore.

— Proteggete con del nastro adesivo tutti i

connettori non usati.

— Non accorciate alcun cavo di collegamento.

— Non tagliate la guaina d’isolamento del cavo

di alimentazione di questa unità in modo da

prelevare corrente per alimentare altri

apparecchi. La capacità di corrente di questo

cavo è infatti limitata.

— Usate solo un fusibile della capacità

prescritta.

1
