Pioneer DEH-P65BT: Aansluiten van de toestellen

Aansluiten van de toestellen

3

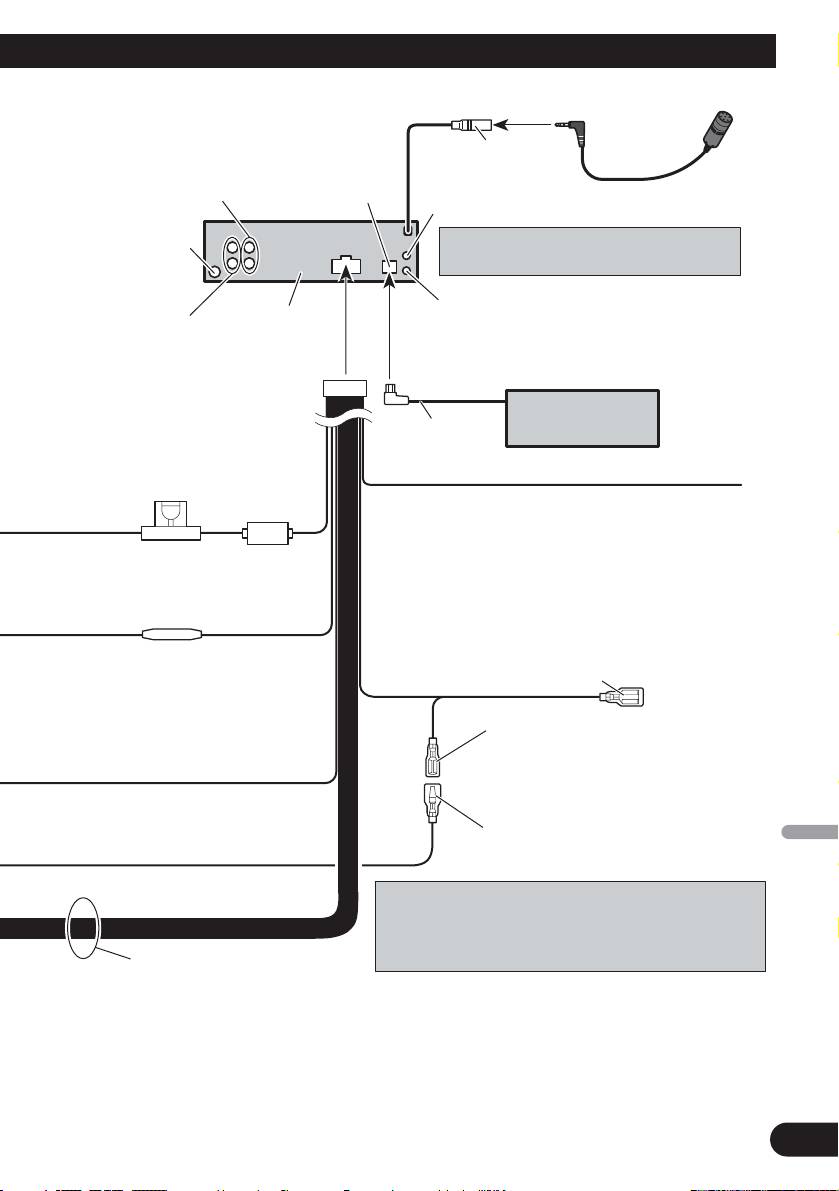

Aansluiten van de stroomdraad

English

Español

Deutsch

Français

Italiano

Nederlands

4

Microfoon

Microfoon

ingangsaansluiting

4 m

Vooruitgang

IP-BUS

14 cm

(Zie bladzijde 5 t/m 6.)

ingangsaansluiting

(Blauw)

AUX aansluiting (3.5 ø)

Gebruik een kabel met een stereo ministekker

Antenne-aansluiting

voor het aansluiten van externe apparatuur.

Afstandsbediening met draad

Dit product

Er kan een adapter voor een

Uitgang achter of

afstandsbediening met draad worden

subwoofer uitgang

aangesloten (los verkrijgbaar).

(Zie bladzijde 5 t/m 6.)

Multi CD-wisselaar

IP-BUS-kabel

(los verkrijgbaar)

Geel/zwart

Als u apparatuur met een zg. Mute functie

(geluid uit/dempen) gebruikt, dient u deze draad te

verbinden met de audio-dempingsdraad van de

Zekering (10 A)

betreffende apparetuur. Maakt u daarvan geen gebruik,

laat de Audio Mute dempingsaansluniting dan vrij,

zonder hierop iets aan te sluiten.

Blauw/wit

Verbinden met de systeembedieningsaansluiting van

Zekering

de eindversterker (max. 300 mA 12 V gelijkstroom).

Blauw/wit (7*)

Verbinden met de stuuraansluiting van

het relais van de antenne van het

voertuig (max. 300 mA 12 V

gelijkstroom).

Blauw/wit (6*)

De penposities van de ISO stekker hangen mede af van het

type voertuig. Sluit 6* en 7* aan wanneer pen 5 de antenne

aanstuurt. In andere typen voertuigen hoeft u 6* en 7*

Luidsprekerdraden

helemaal niet aan te sluiten.

Wit: Links voor +

Wit/zwart: Links voor ≠

Grijs: Rechts voor +

Grijs/zwart: Rechts voor ≠

Groen: Links achter + of subwoofer +

Groen/zwart: Links achter ≠ of subwoofer ≠

Paars: Rechts achter + of subwoofer +

Paars/zwarte: Rechts achter ≠ of subwoofer ≠
