Pioneer DEH-P65BT: Aansluiten van de toestellen

Inhoud

Aansluiten van de toestellen

Aansluiten van de toestellen .................. 1

Opmerking:

Aansluiten van de stroomdraad ........................ 3

• Wanneer dit toestel geïnstalleerd is in een

voertuig zonder ACC (accessoire) stand op het

Aansluiten op een los verkrijgbare

contactslot, moet de rode draad worden

eindversterker ............................................ 5

verbonden met een aansluiting die de stand van

de contactsleutel kan herkennen.

Installatie .................................................... 7

Anders kan de accu leeglopen.

DIN Voor/achter montage ................................ 7

DIN Voor-montage .......................................... 7

DIN Achter-montage ........................................ 8

Vastzetten van het voorpaneel .......................... 9

Bevestigen van de microfoon ............................ 9

Instellen van de hoek van de microfoon .......... 10

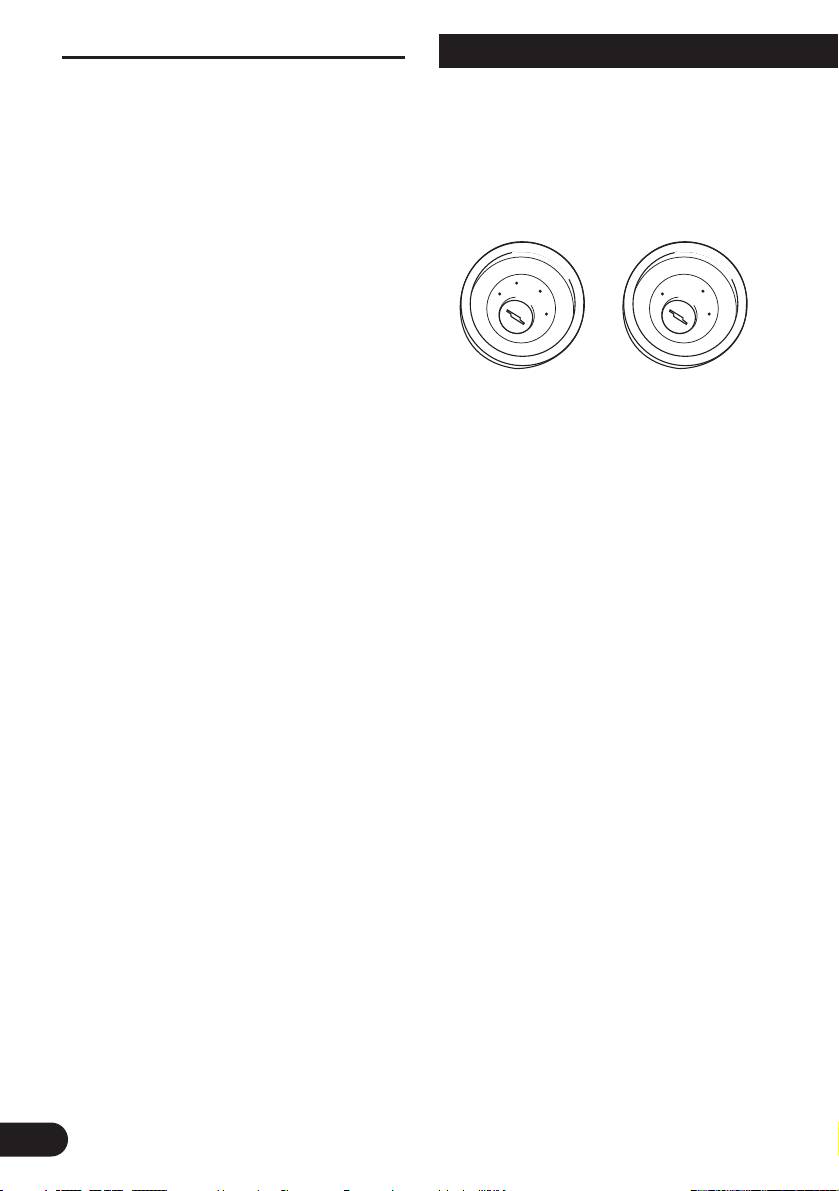

Geen ACC standACC stand

• Gebruik van dit toestel onder andere dan de

volgende omstandigheden kan leiden tot brand

of storingen.

— Voertuigen met een negatief geaarde 12 V

accu.

— Luidsprekers van 50 W (uitgangsvermogen)

en 4 Ohm tot 8 Ohm (impedantie).

• Om kortsluiting, oververhitting of andere

storingen te voorkomen moet u de onderstaande

instructies opvolgen.

— Koppel de negatieve pool van de accu los

voor u begint met de installatie.

— Zet alle bedrading vast met kabelklemmen of

isolatieband. Ter bescherming van de

bedrading dient u deze te omwikkelen met

isolatieband waar de bedrading met metalen

onderdelen in aanraking komt.

— Houd alle bedrading uit de buurt van

bewegende onderdelen, zoals de

versnellingspook en de stoelenrails.

— Houd de bedrading uit de buurt van zeer

warme plekken, zoals bij een

verwarmingsrooster.

— Leid de gele draad niet door een gat naar het

motorcompartiment om aan te sluiten op de

accu.

— Plak eventuele losse aansluitingen,

draadeinden of stekkers netjes af met

isolatieband.

— Maak de kabels niet korter.

— Tap in geen geval de stroomkabel voor dit

toestel af om andere apparatuur van stroom te

voorzien. Het vermogen van de draad is

beperkt.

— Gebruik een zekering met het

voorgeschreven vermogen.

1

— Sluit de negatieve luidsprekerdraden in geen

English

geval direct op aarde aan.

— Bundel de negatieve luidsprekerdraden in

geen geval samen.

• Via de blauw/witte draad wordt een stuursignaal

geproduceerd wanneer dit toestel is ingeschakeld.

Verbind deze met de systeemafstandsbediening

van een externe eindversterker, of met de

stuuraansluiting voor het relais van de antenne

Español

van het voertuig (max. 300 mA, 12 V

gelijkstroom). Als het voertuig een ruitantenne

heeft, dient u deze draad te verbinden met de

stroomaansluiting van de

antennesignaalversterker (booster).

• Verbind de blauw/witte draad in geen geval met

de stroomaansluiting van een externe

eindversterker. Verbind deze draad ook in geen

Deutsch

geval met de stroomaansluiting zelf van de

antenne van de auto. Doet u dit toch, dan kan de

accu leeglopen of kunnen zich andere storingen

voordoen.

• IP-BUS stekkers zijn kleurgecodeerd. Let erop

dat u alleen stekkers van dezelfde kleur op elkaar

aansluit.

Français

• De zwarte draad is de aarding. Deze draad en de

aardingen van andere apparatuur (in het bijzonder

producten met een hoog vermogen, zoals een

eindversterker), moeten onafhankelijk van elkaar

worden aangesloten. Doet u dit niet, dan kan er

brand ontstaan of kunnen zich storingen

voordoen wanneer de bedrading onbedoeld los

raakt.

Italiano

• De functies van de draden zijn afhankelijk

van het product waar ze bij horen, ook al

hebben ze dezelfde kleuren als andere draden.

Controleer daarom bij het aansluiten van dit

systeem alle handleidingen van de betrokken

apparatuur zodat u er zeker van kunt zijn dat u

de bedrading correct aansluit.

Nederlands

2
