Pioneer DEH-P65BT: Anschließen der Geräte

Inhalt

Anschließen der Geräte

Anschließen der Geräte .......................... 1

Hinweise:

Anschluss des Stromkabels ................................ 3

• Wenn dieses Gerät in einem Auto eingebaut

wird, as auf dem Zündschalter keine ACC

Anschluss an einen getrennt erhältlichen

(Zubehör)-Position hat, sollte die rote Leitung

Leistungsverstärker .................................... 5

des Geräts an eine Klemme angeschlossen wer-

den, die die Position des Zündschalters erfassen

Einbau .......................................................... 7

kann.Anderenfalls kann die Autobatterie entleert

DIN Einbau an der Vorderseite/Rückseite ........ 7

werden.

DIN Einbau an der Vorderseite ........................ 7

DIN Einbau an der Rückseite ............................ 8

Befestigung der Frontplatte .............................. 9

Einbau des Mikrofons ...................................... 9

Einstellung des Mikrofonwinkels .................... 10

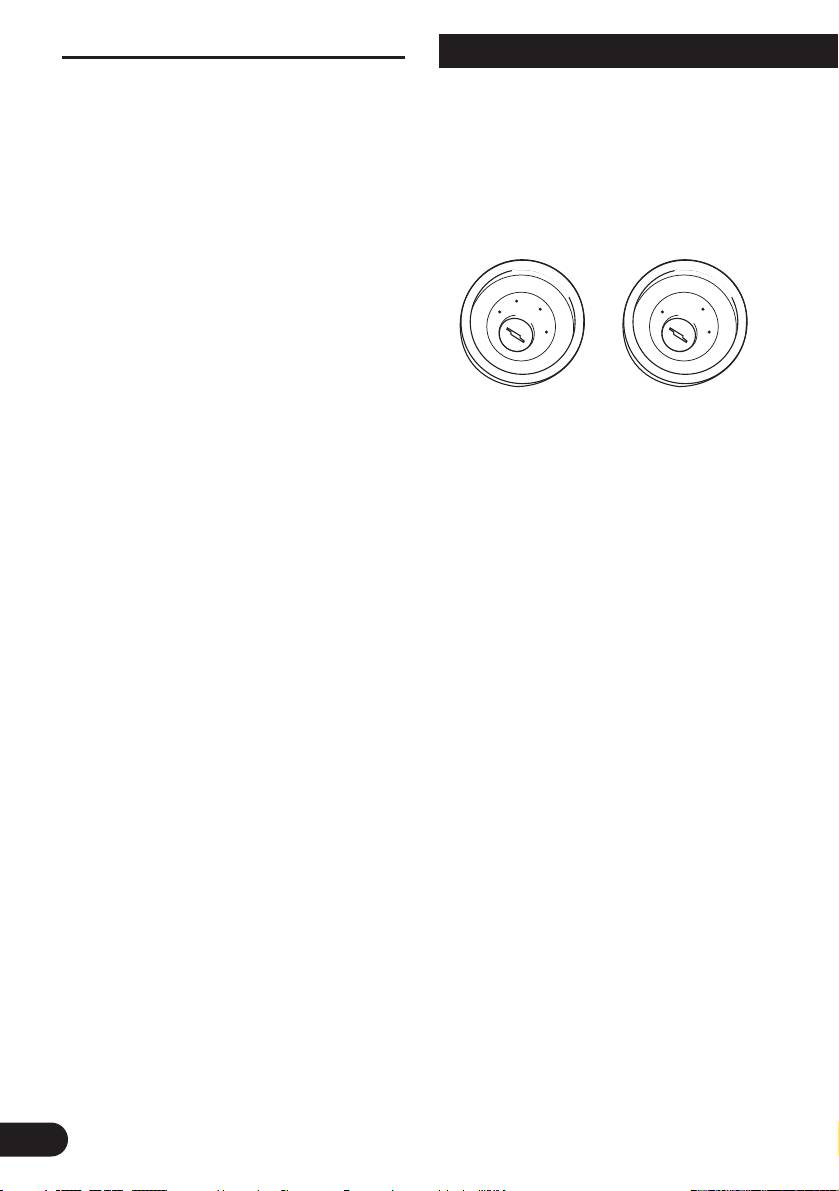

Keine ACC-PositionACC-Position

• Wenn das Gerät nicht unter den folgenden

Bedingungen eingebaut wird, kann ein Brand

oder eine Funktionsstörung auftreten.

— Fahrzeuge mit einer 12-Volt-Batterie und

negativer Erdung.

— Lautsprecher mit 50 W (Ausgangsleistung)

und 4 bis 8 Ohm (Impedanz).

• Um Kurzschlüsse, eine Überhitzung oder

Funktionsstörung zu verhindern, befolgen Sie

bitte die folgenden Hinweise:

— Trennen Sie die negative Klemme der

Batterie vor dem Einbau ab.

— Sichern Sie die Leitungen mit Kabelklemmen

oder Klebeband. Zum Schutz der Leitungen

sollten sie an Stellen, wo sie Metallteile

berühren, mit Klebeband umwickelt werden.

— Verlegen Sie alle Leitungen so, dass keine

beweglichen Teile, wie die Gangschaltung

und die Sitzschienen, berühren.

— Verlegen Sie alle Kabel so, dass sie von

heißen Stellen, wie etwa der

Heizungsauslassöffnung entfernt sind.

— Führen Sie die gelbe Leitung zum Anschluss

an die Batterie nicht durch ein Loch in den

Motorraum ein.

— Umwickeln Sie abgetrennte Leitungen mit

Isolierband.

— Verkürzen Sie keine Kabel.

— Führen Sie niemals anderen Geräten Strom

zu, indem Sie die Isolierung der

Stromversorgungsleitung dieses Geräts

durchschneiden und davon Strom abzapfen.

Die Strombelastbarkeit der Leitung ist

begrenzt.

— Verwenden Sie eine Sicherung mit dem

vorgeschriebenen Nennwert.

1

— Schließen Sie das negative Lautsprecherkabel

English

nie direkt an die Erdung an.

— Bündeln Sie nie die negativen Kabeln

mehrerer Lautsprecher.

• Das Steuersignal wird über das blaue/weiße

Kabel ausgegeben, wenn dieses Geräts

eingeschaltet wird. Schließen Sie es an eine

System-Fernbedienung eines externen

Leistungsverstärkers oder an die

Español

Autoantennenrelais-Steuerungsklemme des

Fahrzeugs an (max. 300 mA, 12 V

Gleichspannung). Wenn das Fahrzeug mit einer

Fensterantenne ausgestattet ist, schließen Sie es

an die Antennenverstärker-

Stromversorgungsklemme an.

• Schließen Sie das blaue/weiße Kabel nie an die

Leistungsklemme des Verstärkers an. Außerdem

Deutsch

darf das blaue/weiße Kabel nicht an die

Leistungsklemme der Auto-Antenne

angeschlossen werden. Ein solcher Anschluss

könnte zu einer Belastung der Batterie führen und

Funktionsstörungen verursachen.

• Die IP-BUS-Leitungen sind farbcodiert. Achten

Sie immer darauf, Leitungen derselben Farbe

miteinander zu verbinden.

Français

• Das schwarze Kabel ist das Erdungskabel. Dieses

Kabel ist getrennt von der Erde von Hochstrom-

Geräten, wie z. B. Leistungsverstärkern, zu erden.

Anderenfalls besteht die Gefahr einer

Beschädigung der Geräte oder eines Brandes,

falls die Erdungsstelle versehentlich abgetrennt

wird.

Italiano

• Die Kabelfunktion kann je nach Produkt

verschieden sein, selbst wenn die Farbe der

Kabel dieselbe ist. Beachten Sie daher alle

Bedienungsanleitungen, und schließen Sie die

Kabel korrekt an.

Nederlands
